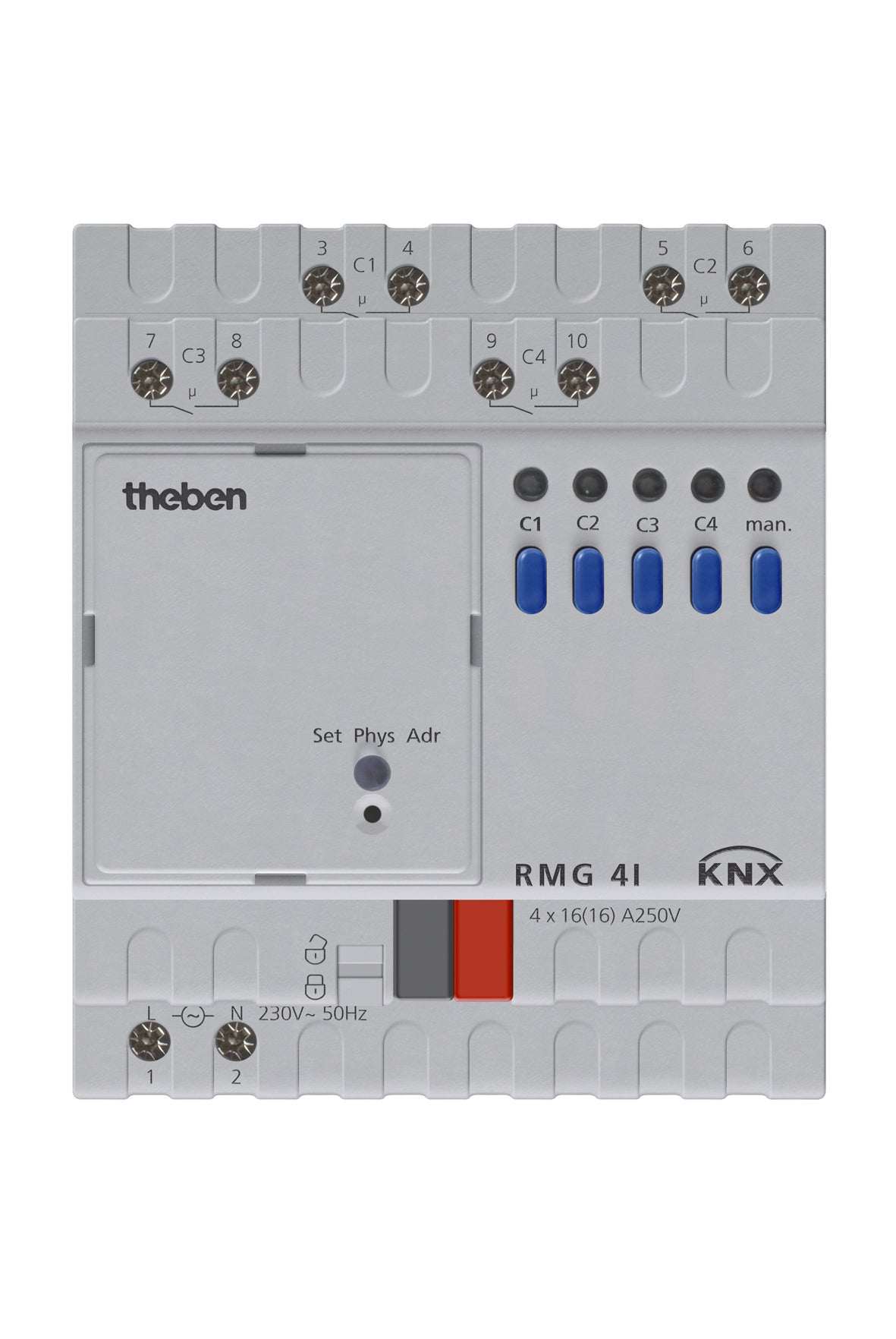

THEBEN 4930210 RMG 4 I KNX Spínací aktor 4násobný na DIN lištu, kapacitní zátěž, základní přístroj

Spínáte velké skupiny LED svítidel nebo zářivek a potřebujete relé pro vyšší světelné zátěže? RMG 4 I KNX je základní modul řady MIX2 se čtyřmi výkonnými reléovými kanály pro kapacitní zátěže a vysoké zapínací proudy. Každý kanál navíc měří protékající proud. K základnímu modulu můžete připojit až dva rozšiřovací moduly řady MIX nebo MIX2.

Je to pro mě?

Ano, pokud:

• spínáte velké skupiny LED svítidel s elektronickými předřadníky nebo zdroji
• potřebujete kanál pro kapacitní zátěž nebo vysoké zapínací proudy
• chcete znát proud v každém spínaném okruhu
• spínáte i induktivní zátěže s nízkým účiníkem
• chcete instalaci později rozšířit o další moduly MIX nebo MIX2
• potřebujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• potřebujete ovládat žaluzie nebo rolety, pak zvolte kombinovaný aktor RMG 8 T KNX
• spínáte proudy nad 16 A, pak zvolte výkonový aktor RM 4 H KNX s kontakty 25 A
• potřebujete víc kanálů pro běžné zátěže, pak zvolte osminásobný RMG 8 S KNX
• chcete osvětlení stmívat, pak zvolte univerzální stmívací aktor DMG 2 T KNX

Hlavní vlastnosti

• 4 reléové kanály s bezpotenciálovými spínacími kontakty
• 16 A při cos φ 1 a 10 A při cos φ 0,6
• kapacitní zátěž do 200 µF, LED do 850 W na kanál
• integrované měření proudu v každém kanálu
• základní modul MIX2 pro až dva rozšiřovací moduly
• odnímatelný sběrnicový modul KNX, KNX Data Secure
• LED stavu a ruční ovládání u každého kanálu, šířka 4 moduly

Co produkt umí

Relé jsou dimenzovaná pro vyšší světelné zátěže. Na jeden kanál připojíte 2600 W klasických a halogenových žárovek, 1650 W zářivek s elektronickým předřadníkem nebo odporovou zátěž 3680 W. Zapínací proud zvládnou až 1500 A po dobu 200 µs, což je u velkých skupin LED svítidel rozhodující údaj.

Měření proudu v každém kanálu pracuje od 150 mA. Nad 1 A s přesností plus minus 8 % z naměřené hodnoty, pod 1 A s přesností plus minus 100 mA.

Kanály nabízejí zapnutí a vypnutí, zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení s varováním před zhasnutím. Pro každý kanál zvolíte chování spínacího, nebo rozpínacího kontaktu. Logické funkce blokování, uvolnění, A a NEBO a účast na centrálních povelech trvale zapnuto, trvale vypnuto a centrální spínání i na scénách doplňují běžné spínání.

Ovládání a komunikace

Aktor se nastavuje v ETS verze 5.7.3 nebo novější, databázi pro ETS najdete na www.theben.de. Podporuje KNX Data Secure. Sběrnicový modul KNX je odnímatelný, přístroj a sběrnicový modul vyměníte nezávisle na sobě a přístroj nahradíte bez nového programování.

U každého kanálu ukazuje LED stav kontaktu. Tlačítkem kanálu kontakt sepnete a dalším stiskem rozepnete, ruční ovládání funguje i bez sběrnicového modulu a bez napětí sběrnice. Ruční spínání je nutné povolit v ETS. Po stisku tlačítka man. se rozsvítí jeho LED a přístroj nevykonává telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Instalace a použití

RMG 4 I se montuje na DIN lištu TH 35 do rozvaděče v uzavřených suchých prostorách. Napájí se ze sítě 110 až 240 V AC s tolerancí plus 10 a minus 15 %, 50 až 60 Hz, v pohotovostním režimu odebírá asi 1,3 W. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kanály mohou spínat různé fáze.

Kde najde využití

• kancelářské budovy s velkými skupinami LED svítidel na jednom okruhu
• veřejné budovy a hotely, kde se světla spínají centrálně nebo scénami
• okruhy, u kterých chcete mít přehled o odebíraném proudu
• osvětlení se zářivkami s paralelní kompenzací
• chodby a schodiště s funkcí schodišťového osvětlení

Důležité před nákupem

• Přístroj má čtyři kanály. Pro víc výstupů připojte až dva rozšiřovací moduly MIX nebo MIX2, například RME 4 I KNX se stejnými parametry a měřením proudu.
• U LED svítidel rozhoduje kromě výkonu i zapínací proud. Při velkém počtu svítidel na jednom kanálu ověřte, že jejich souhrnná proudová špička nepřekročí zapínací proud, který kanál snese.
• U LED zdrojů do 2 W je zatížitelnost jen 75 W na kanál, u kompaktních zářivek 410 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem smí mít na kanál nejvýše 2000 W a kapacitu 200 µF.
• Měření proudu začíná na 150 mA, malé zátěže pod touto hodnotou neodečtete.
• Bezpečné malé napětí SELV smíte spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Přístroj potřebuje kromě sběrnice KNX i síťové napájení, ze sběrnice odebírá nejvýše 4 mA.
• Minimální zátěž kontaktu je 5 V DC a 100 mA.
• Krytí je IP 20 a okolní teplota minus 5 až plus 45 °C, přístroj patří do suchého rozvaděče.

Časté dotazy

Co znamená údaj o zapínacím proudu?
Je to nejvyšší krátká proudová špička při sepnutí, kterou kontakt snese. Čím je vyšší, tím větší skupinu svítidel s elektronickými předřadníky můžete na jeden kanál připojit.

Kolik kanálů mohu mít s rozšiřovacími moduly?
K základnímu modulu připojíte až dva rozšiřovací moduly MIX nebo MIX2, sestava tedy má nejvýše tři přístroje. Se dvěma moduly RME 4 I KNX má 12 kanálů se stejnými parametry, se dvěma osminásobnými moduly RME 8 S KNX nebo RME 8 T KNX 20 kanálů.

Musím po výměně přístroje znovu programovat?
Ne, odnímatelný sběrnicový modul KNX umožňuje přístroj vyměnit bez nového programování.

Funguje ruční ovládání bez sběrnice?
Ano, kontakty sepnete tlačítky na přístroji i bez napětí sběrnice a bez sběrnicového modulu, pokud je ruční spínání povolené v ETS.

Mohu spínat různé fáze?
Ano, kontakty jsou bezpotenciálové a spínání různých fází je možné.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější.

RMG 4 I KNX nebo RMG 4 U KNX?

RMG 4 I KNX zvolte pro velké skupiny LED svítidel, kapacitní zátěže a okruhy, kde chcete měřit proud. RMG 4 U KNX zvolte pro běžné spínání čtyř okruhů s nižším pohotovostním příkonem.
