BENNING 11001235 CM 3-PV Klešťový multimetr TRUE RMS pro fotovoltaiku 1500 V DC, CAT IV 1000 V

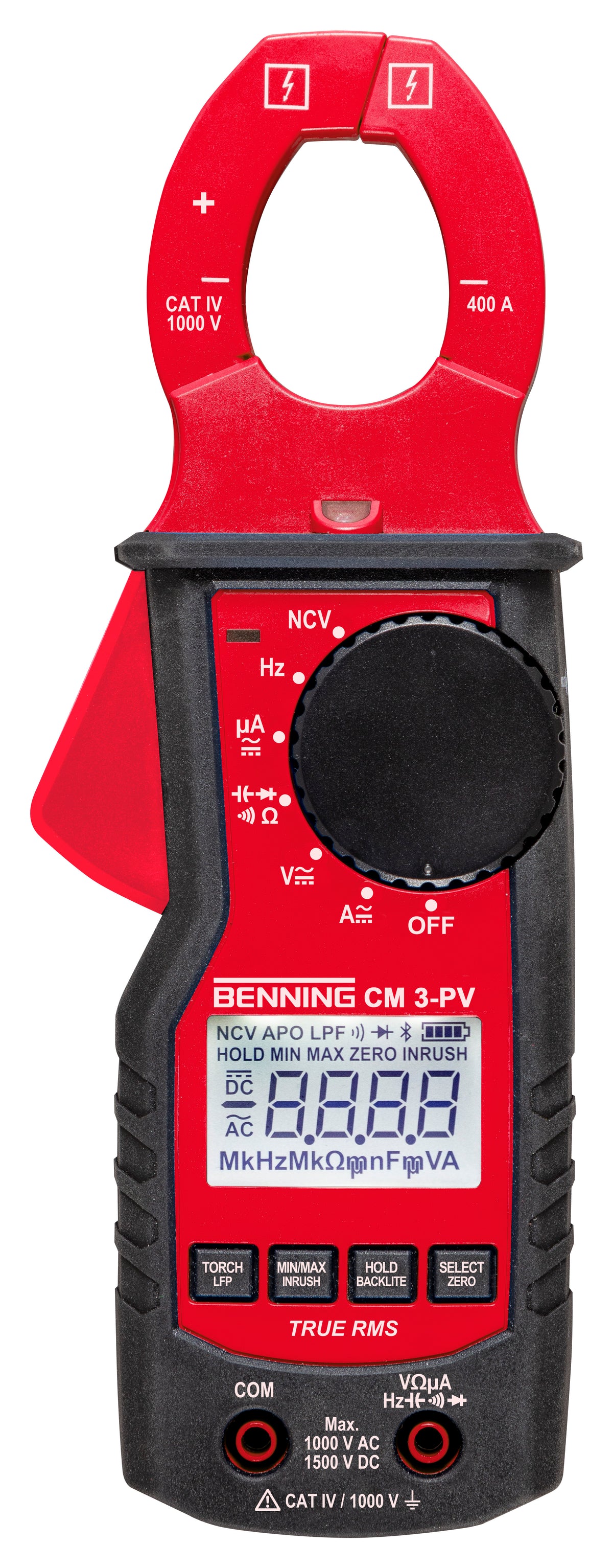

Měříte na fotovoltaice a běžný multimetr vám končí u 600 V? BENNING CM 3-PV je klešťový multimetr s pravou efektivní hodnotou postavený právě pro systémová napětí 1000 V AC a 1500 V DC. Střídavý i stejnosměrný proud do 400 A změříte obemknutím vodiče, malé proudy do 400 μA přes měřicí vodiče. K tomu umí napětí, odpor do 40 MΩ, zkoušku průchodnosti a diod, kapacitu a frekvenci do 5 MHz. Čelisti mají otvor 30 mm, přístroj je zařazen do měřicí kategorie CAT IV 1000 V a jeho displej zobrazuje nejvýše 4000 digitů.

Je to pro vás?

Ano, pokud

• pracujete na fotovoltaice se systémovým napětím až 1500 V DC
• potřebujete měřicí kategorii CAT IV 1000 V proti zemi
• měříte provozní proud řetězce i malé proudy v mikroampérech jedním přístrojem
• chcete zachytit rozběhový proud nebo filtrem LPF potlačit vysokofrekvenční impulzy, například u taktovaných motorových pohonů
• oceníte svítilnu u čelistí a bezdotykové hledání fáze při práci v rozvaděči

Ne, pokud

• vám stačí běžná instalace do 600 V
• potřebujete proud nad 400 A přímo kleštěmi nebo měření teploty
• měříte mimo budovy nebo ve vlhku, výrobce povoluje jen vnitřní a suché prostředí

Hlavní vlastnosti

• napětí do 1000 V AC a 1500 V DC, měřicí kategorie CAT IV 1000 V
• střídavý i stejnosměrný proud do 400 A kleštěmi, rozsahy 40 A a 400 A
• malé proudy do 400 μA přes měřicí vodiče, střídavé i stejnosměrné
• odpor do 40 MΩ, kapacita do 100 μF, frekvence do 5 MHz
• zkouška průchodnosti s bzučákem a zkouška diod
• měření pravé efektivní hodnoty TRUE RMS
• měření rozběhového proudu INRUSH a dolní propust LPF s mezní frekvencí 1 kHz
• nulování ZERO, HOLD a paměť nejnižší a nejvyšší hodnoty
• bezdotykové hledání fáze s vlastní LED a svítilna u čelistí
• bezdrátový přenos naměřených hodnot do kompatibilních PV testerů
• maximální otvor čelistí 30 mm, rozměry 220 x 80 x 42 mm, hmotnost 0,27 kg bez baterií

Co produkt umí

Napětí přístroj měří do 1000 V střídavých a 1500 V stejnosměrných se vstupním odporem 11 MΩ. Stejnosměrné napětí má v rozsazích 4 V až 400 V přesnost ±1 % z naměřené hodnoty plus 3 digity, v rozsahu 1500 V ±1 % plus 5 digitů a v rozsahu 400 mV ±1,5 % plus 5 digitů. Střídavé napětí má od rozsahu 4 V výše přesnost ±1 % plus 5 digitů a je specifikováno pro 40 Hz až 1 kHz. Proud kleštěmi se měří v rozsazích 40 A a 400 A s přesností ±2 % plus 5 digitů, malé proudy v rozsahu 400 μA s rozlišením 0,1 μA, střídavé s přesností ±1,8 % plus 5 digitů a stejnosměrné ±2 % plus 5 digitů.

Odpor sahá do 40 MΩ s přesností ±1,5 % plus 3 digity. Bzučák průchodnosti se ozve při odporu nižším než 10 až 50 Ω. Kapacita má pět rozsahů do 100 μF, frekvence sedm rozsahů od nejnižšího rozsahu 5 Hz až po 5 MHz s přesností ±0,1 % plus 1 digit. Zkouška diod pracuje v rozsahu 1,0 V, napětí naprázdno je asi 1,5 V.

Naměřená hodnota u střídavých veličin vzniká jako pravá efektivní hodnota. U signálů, které nejsou sinusové, přesnost klesá. Pro činitel výkmitu 1,0 až 2,0 přibývá chyba 0,3 %, pro 2,0 až 2,5 pak 0,5 % a pro 2,5 až 3,0 přibývá 1,5 %. Nejvyšší přípustný činitel výkmitu klesá s rostoucí hodnotou. U napětí je to 3,0 do 330 V, 2,0 do 600 V a 1,41 nad 600 V, u proudu 2,5 do 100 A, 2,0 do 200 A a 1,41 nad 200 A.

Ovládání a signalizace

Funkci vybíráte otočným přepínačem, měřicí rozsah si přístroj volí sám. Tlačítko SELECT/ZERO přepíná druhou až čtvrtou funkci dané polohy, tedy například střídavé a stejnosměrné napětí nebo postupně odpor, průchodnost, diodu a kapacitu. Podržením asi na 2 sekundy provede nulování před měřením stejnosměrného proudu kleštěmi, přičemž přístroj nesmí být blízko vodiče pod proudem.

Tlačítko HOLD/BACKLIGHT krátkým stiskem podrží hodnotu, podržením rozsvítí podsvícení displeje. Tlačítko MIN/MAX/INRUSH krátkým stiskem zapne záznam nejnižší a nejvyšší hodnoty, který funguje u všech měření. Podržením zapne měření rozběhového proudu. Jakmile přístroj rozpozná proud vyšší než 1 A, začne vzorkovat po dobu jedné sekundy a z 1024 vzorků rozběhový proud vypočítá. Tlačítko TORCH/LPF krátkým stiskem rozsvítí svítilnu u čelistí, podržením zapne dolní propust s mezní frekvencí 1 kHz, kterou lze použít při měření střídavého proudu kleštěmi a střídavého napětí.

Displej je 3 3/4místný s výškou číslic 9 mm a nejvyšší zobrazenou hodnotou 4000 digitů. Stav baterií ukazují čtyři segmenty, polarita se hlásí znaménkem automaticky. Překročení rozsahu se ukáže jako 0L nebo -0L, u některých funkcí i zvukem. Přístroj se po zhruba 15 minutách sám vypne. Automatické vypnutí zrušíte tak, že podržíte tlačítko SELECT/ZERO a otočíte přepínač z polohy OFF, zpět je zapnete stejným způsobem tlačítkem HOLD/BACKLIGHT.

Instalace a použití

Černý měřicí vodič patří do zdířky COM, červený do zdířky pro měřicí vodiče. Při měření v obvodech kategorie III a IV nasaďte na hroty nástrčné krytky. Holých měřicích hrotů se nedotýkejte, vodiče držte jen v místě rukojeti. Při odpojování měřicího obvodu odpojte vždy nejprve vodič pod napětím a teprve potom nulový vodič. Před přepnutím otočného přepínače odtáhněte přístroj i měřicí vodiče od měřeného místa.

Při měření proudu kleštěmi nesmí být na zdířkách žádné napětí, měřicí vodiče proto odpojte. Stiskněte otevírací páku a obemkněte jednožilový vodič pod proudem tak, aby ležel uprostřed čelistí. U stejnosměrného proudu předtím proveďte nulování. Před měřením kapacity kondenzátor zcela vybijte, vodiče přiložte podle vyznačené polarity a na zdířky během měření nepřivádějte napětí.

Bezdotykové hledání fáze zapnete polohou NCV. Anténa je vpravo vedle otočného přepínače a je označena symbolem. Když se rozsvítí kontrolka NCV, je v daném místě fáze uzemněného střídavého napětí, počet čárek na displeji zhruba odpovídá výši napětí. Otevírat se smí jen prostor baterií, jinou vyměnitelnou součást přístroj nemá. Před otevřením přístroj odpojte od napětí a přepněte do polohy OFF.

Kde najde využití

• uvádění do provozu a servis fotovoltaických polí do 1500 V DC
• měření provozního proudu fotovoltaického řetězce
• měření malých proudů v mikroampérech přes měřicí vodiče
• servis rozvaděčů, strojů a technologických celků
• ověření rozběhového proudu motorů a osvětlovacích soustav
• hledání přerušeného vodiče indikátorem NCV v otevřeně vedených kabelech

Důležité před nákupem

• Při přetížení nepřijde žádné zobrazení ani varování. Značka 0L hlásí jen překročení rozsahu.
• Indikátor napětí neslouží ke zjištění beznapěťového stavu. Nebezpečné dotykové napětí může být přítomno i tehdy, když přístroj nic nehlásí ani nezobrazuje. Indikace je specifikována pro fázi uzemněného střídavého napětí a funkční rozsah začíná na 230 V. Před bezdotykovou zkouškou odpojte měřicí vodiče, na zdířkách nesmí být napětí.
• Používat se smí výhradně v obvodech do přepěťové kategorie IV s nejvýše 1000 V mezi vodičem a zemí.
• Přiložené měřicí vodiče mají s nasazenými krytkami CAT IV 1000 V, bez krytek jen CAT II 1000 V.
• Uvedené přesnosti platí pro 5 až 100 % koncové hodnoty rozsahu, při 23 °C ±5 °C a vlhkosti pod 80 %. Mimo tento rozsah se přičítá teplotní koeficient.
• U střídavého napětí přesnost od 400 Hz s rostoucí frekvencí klesá. U střídavého napětí i u střídavého proudu kleštěmi se ze smíšených signálů započítá jen střídavá složka.
• Proud kleštěmi přístroj měří v pásmu 15 až 400 Hz, přesnost je ale udána pro 40 až 400 Hz.
• Přesnost kapacity platí až pro hodnoty nad 10 nF. Rozsahy 51,2 nF, 51,2 μF a 100 μF mají přesnost pouze ±10 %. V rozsahu 100 μF trvá měření nejdéle 15 sekund.
• Zkouška diod má přesnost ±10 % plus 10 digitů, slouží tedy k rozlišení dobré a vadné diody, ne k přesnému měření.
• Hodnota zobrazená při zkoušce průchodnosti je méně přesná než při měření odporu.
• Měření rozběhového proudu se spustí, až když přístroj rozpozná proud vyšší než 1 A.
• U dolní propusti výrobce uvádí mezní frekvenci 1 kHz, při které je zobrazená hodnota 0,707 násobkem skutečné, a dále jen to, že přídavná chyba je možná. Číslo neudává.
• Před měřením odporu zjistěte zkratováním měřicích vodičů offset a odečtěte jej od naměřené hodnoty.
• Obemkněte vždy jen jeden jednožilový vodič vedený středem čelistí.
• Krytí je IP40 a druhá číslice 0 znamená žádnou ochranu proti vodě. Pracovní teplota je 0 až 50 °C při vlhkosti do 80 % bez kondenzace a do nadmořské výšky 2000 m, přičemž výrobce zakazuje trvalé sluneční záření. Skladovací teplota je -10 až 60 °C a baterie se před uložením vyjímají.
• Hmotnost 0,27 kg výrobce uvádí bez baterií. Dvě baterie 1,5 V AAA vydrží asi 60 hodin bez podsvícení.
• Bezdrátový přenos návod popisuje obecně jako přenos do kompatibilních PV testerů. Konkrétní přístroje BENNING PV 125 a PV 225 uvádí výrobce ve svém katalogu a dodávají se samostatně.
• Přístroj patří do rukou elektrikáře nebo elektrotechnicky poučené osoby. Už napětí od 30 V AC a 60 V DC může být pro člověka životu nebezpečné. Před každým uvedením do provozu přístroj zkontrolujte, používejte jen schválené měřicí vodiče a ověřte jejich jmenovité údaje, izolaci a průchodnost.
• Výrobce garantuje uvedené specifikace první rok od dodání. Plán údržby předepisuje kalibraci každých 12 měsíců servisem BENNING.
• Přítomné napětí měřte vždy nejprve bez dolní propusti LPF. Se zapnutým filtrem se nebezpečné napětí nemusí projevit.
• Výrobce povoluje použití pouze uvnitř budov a v suchém prostředí a zakazuje použití v prostředí s nebezpečím výbuchu.
• Vybité baterie vyměňte neprodleně, jinak hrozí chybná měření.
• Silné zdroje rušení v okolí mohou způsobit nestabilní údaj a chyby měření.
• Střídavý proud v mikroampérech je specifikován pro 40 Hz až 1 kHz, od 400 Hz přesnost s rostoucí frekvencí klesá.
• Návod uvádí volitelné příslušenství BENNING CFlex 1 se střídavými rozsahy 30, 300 a 3000 A. Přesnost ani způsob připojení k tomuto přístroji návod neuvádí a příslušenství se dodává samostatně.

Časté dotazy

Zvládne přístroj napětí fotovoltaického řetězce?
Ano, stejnosměrné napětí měří do 1500 V a střídavé do 1000 V. Měřicí kategorie je CAT IV 1000 V proti zemi.

K čemu je vstup pro mikroampéry?
Malé proudy do 400 μA se měří přes měřicí vodiče, nikoli kleštěmi, a to střídavé i stejnosměrné. Rozlišení je 0,1 μA.

Jak funguje měření rozběhového proudu?
Podržte tlačítko MIN/MAX/INRUSH asi 2 sekundy. Jakmile přístroj rozpozná proud vyšší než 1 A, vzorkuje jednu sekundu a z 1024 vzorků rozběhový proud vypočítá.

Co přenáší bezdrátové rozhraní?
Přístroj plynule odesílá naměřené hodnoty do kompatibilních PV testerů. Výrobce k tomu ve svém katalogu uvádí modely BENNING PV 125 a PV 225, které jsou samostatným příslušenstvím.

Co je v balení?
Přístroj, měřicí vodiče o délce 1,0 m v červené a černé, jeden kus od každé, kompaktní ochranné pouzdro, dvě baterie 1,5 V AAA a návod k obsluze.
