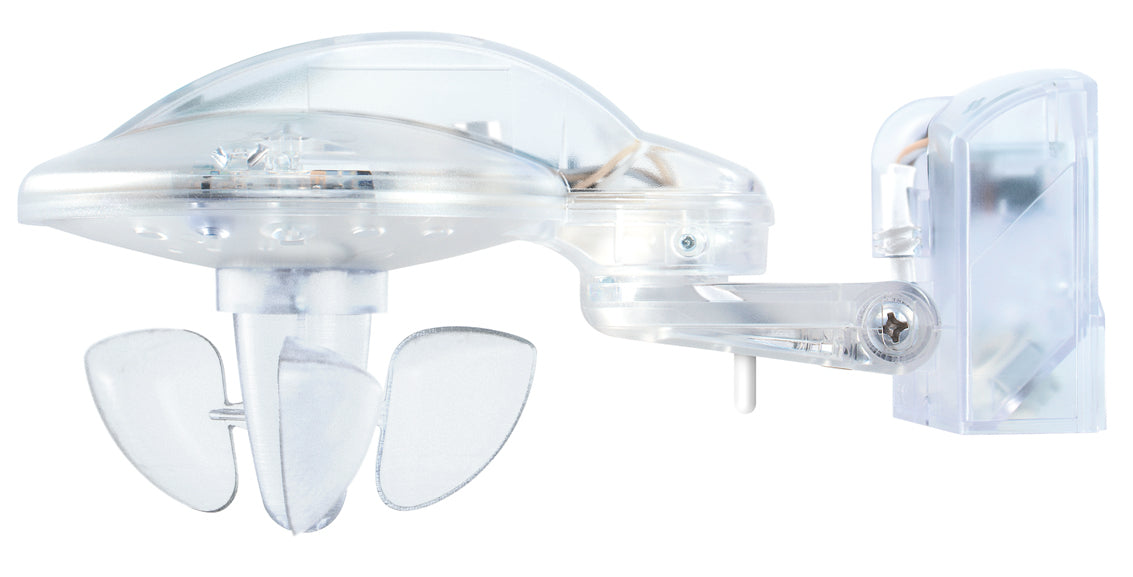

THEBEN 1409201 Meteodata 140 S 24V KNX Meteostanice pro řízení stínění, vyhřívané čidlo deště

Chcete, aby žaluzie, rolety a markýzy na budově reagovaly na slunce, vítr a déšť samy? Meteodata 140 S 24V KNX je meteostanice pro sběrnici KNX, která měří vítr, teplotu, jas ze tří směrů a déšť vyhřívaným čidlem. Naměřené hodnoty vyhodnocuje přímo v přístroji a řídí stínění až pro 8 fasád, s natáčením lamel podle polohy slunce. Vyhřívání čidla deště napájí ze zdroje bezpečného malého napětí, buď z vlastního zdroje 24 V DC, nebo z pomocného výstupu napájecího zdroje KNX.

Je to pro mě?

Ano, pokud:

• řídíte stínění na budově s instalací KNX a chcete ho chránit před větrem a deštěm
• stíníte více fasád a chcete pro každou samostatné řízení
• chcete lamely žaluzií natáčet podle aktuální výšky slunce
• nechcete, aby se rosa hlásila jako déšť, k čemuž slouží vyhřívané čidlo s potlačením rosy
• v místě montáže nemáte síťové napětí, jen bezpečné malé napětí
• máte na sběrnici zdroj času a data, například hodiny KNX

Ne, zvolte jiný model, pokud:

• chcete čas, datum a polohu stanice z družic a ne ze sběrnice, pak zvolte Meteodata 140 S 24V GPS KNX
• máte v místě montáže síťové napětí, pak zvolte Meteodata 140 S KNX
• nepotřebujete čidlo deště ani natáčení lamel podle polohy slunce a stíníte nejvýše tři fasády, pak zvolte Meteodata 140 basic KNX

Hlavní vlastnosti

• měření větru, teploty, jasu a deště v jednom přístroji
• 3 vestavěná čidla jasu po 90° a 2 objekty pro vnější čidla jasu
• vyhřívané čidlo deště s potlačením rosy
• 8 kanálů stínění se sledováním polohy slunce
• 10 univerzálních kanálů, 4 prahové kanály a 6 logických kanálů
• napájení vyhřívání 15 až 34 V DC, bezpečné malé napětí
• krytí IP 44, montáž na stěnu nebo na stožár

Co produkt umí

Stanice měří rychlost větru 2 až 30 m/s, teplotu, jas 1 až 100 000 lx třemi čidly vpředu, vlevo a vpravo a hlásí déšť nebo stav bez deště. Hodnoty posílá na sběrnici, rychlost větru v m/s, km/h nebo stupních Beauforta. Deset univerzálních kanálů reaguje na jednu veličinu nebo na jejich kombinaci logikou A nebo NEBO. Pokud spojíte vítr, déšť a teplotu logikou NEBO, vznikne bezpečnostní kanál, který kanály stínění vyhodnotí přímo uvnitř stanice.

Každý z osmi kanálů stínění řídí rolety, žaluzie nebo scény. Při dosažení prahu jasu stínění stáhne, s výškou a polohou lamel podle nastavení. Při sledování polohy slunce zadáte směr fasády a úhly oblasti stínění a stanice posouvá lamely nebo výšku rolety podle výšky slunce. Polohu lamel vypočítá sama ze šířky a rozteče lamel tak, aby do místnosti nesvítilo přímé slunce a zůstalo co nejvíc světla. Automatiku stínění zapíná soumrak nebo objekt, například z hodin, a stínění lze objektem dočasně přerušit.

Čtyři prahové kanály porovnávají hodnoty jiných čidel KNX se sběrnice a šest logických kanálů kombinuje stavy logikou A a NEBO až ze čtyř vstupů, logikou XOR ze dvou. Stanice tak zvládne i úlohy mimo stínění, například zapnutí vyhřívání okapu při nebezpečí mrazu.

Ovládání a komunikace

Stanice se nastavuje v ETS aplikačním programem Meteodata 140 S se 186 komunikačními objekty. Fyzickou adresu nastavíte programovacím tlačítkem na spodní straně. Pro sledování polohy slunce potřebuje tato verze čas a datum ze sběrnice a v parametrech zadáte zeměpisnou šířku a délku místa. Ze sběrnice si čas vyžádá sama.

Na sběrnici posílá výšku slunce nad obzorem a azimut, takže je mohou využít i jiné přístroje. Čidlo teploty hlásí poruchu samostatným objektem.

Instalace a použití

Držák se přišroubuje na stěnu přiloženými šrouby s podložkami, kabely projdou gumovými průchodkami do svorek a stanice se do držáku zasune shora a vyrovná vodorovně. Čidlo deště musí směřovat nahoru a větrník dolů. Sběrnice se připojuje sběrnicovou svorkou KNX, napájení vyhřívání zásuvnou svorkou se správnou polaritou.

Přepínačem v přístroji zvolíte zdroj napájení: poloha ON pro samostatný zdroj, poloha 1 pro pomocné napětí napájecího zdroje KNX. Stanice pracuje i bez tohoto napájení, pak ale nefunguje vyhřívání čidla deště ani potlačení rosy. Při odběru z pomocného napětí 29 V počítejte nejvýše se 180 mA, ze zdroje 24 V DC s 210 mA. Při napájení 15 V vzroste odběr až na 350 mA, s tím počítejte při volbě zdroje.

Kde najde využití

• administrativní budovy s venkovními žaluziemi na více fasádách
• rodinné domy s markýzami a roletami
• budovy, kde má stínění reagovat na více fasád zvlášť
• ochrana okapů před zamrznutím s topným kabelem

Důležité před nákupem

• Napájení vyhřívání musí být bezpečné malé napětí. Bez něj stanice měří, ale čidlo deště se nevyhřívá.
• Pro sledování polohy slunce musí na sběrnici být zdroj času a data. Bez něj stanice slunce nesleduje.
• Čidlo deště je za provozu horké, nedotýkejte se ho.
• Déšť stanice pozná až po dostatečném smočení čidla, takže mezi prvními kapkami a hlášením je prodleva. Po dešti trvá i s vyhříváním několik minut, než čidlo oschne.
• Zatažení stínění trvá několik minut. Práh větru proto nastavte s rezervou pod nejvyšší rychlost větru, kterou markýza nebo žaluzie snese.
• Stanici nemontujte do větrného stínu a vyhněte se stínům a odleskům. Vítr ze všech směrů zachytí montáž na stožár.
• Měřená teplota na slunci bývá vyšší než teplota ve stínu.
• Podložky pod šrouby držáku jsou nutné pro dosažení krytí IP 44.
• Při výměně stanice použijte aplikaci pro řadu Meteodata 140 S, řada Meteodata 140 potřebuje jinou aplikaci.
• Montáž smí provádět jen elektrikář.

Časté dotazy

Potřebuji pro vyhřívání samostatný zdroj?
Nemusíte, pokud má napájecí zdroj KNX pomocný výstup 29 V a na něm volnou rezervu nejméně 180 mA. Přepínač ve stanici pak přepněte do polohy 1. Bez takového výstupu potřebujete samostatný zdroj 24 V DC.

Proč stanice hlásí déšť při vlhkém a teplém počasí?
Při nejcitlivějším nastavení a vypnutém potlačení rosy to může nastat. Zvolte jinou citlivost nebo zapněte potlačení rosy, které drží čidlo na zhruba 30 °C. Potlačení rosy pracuje nad +5 °C, pod touto teplotou se čidlo vyhřívá trvale jako ochrana proti mrazu.

Jak dlouho drží hlášení deště?
Podle nastaveného zpoždění, se kterým stanice ohlásí konec deště. Výchozí hodnota je 10 minut, doporučuje se nejméně 5 minut, jinak se při slabém dešti střídá déšť a stav bez deště.

Které čidlo jasu použít jako soumrakový spínač?
Přední čidlo. Pod 100 lx má jemnější rozlišení než boční čidla.

Lze stínění dočasně vypnout?
Ano. Objekt přerušení stínění zastaví stínění, bezpečnost má ale vždy přednost.

Mohu použít hodnoty jasu z jiné fasády?
Ano. Stanice má dva objekty pro vnější čidla jasu.
