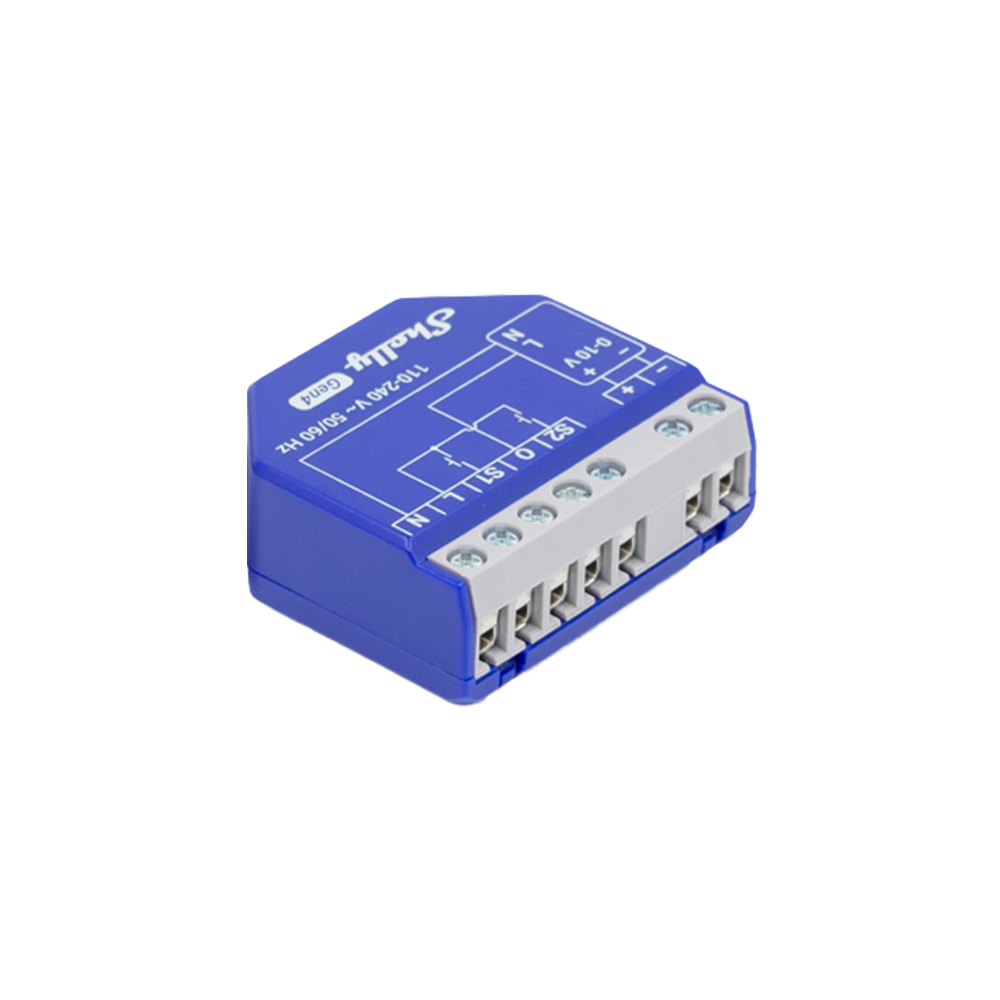

SHELLY Dimmer 0/1-10V PM Gen4 Stmívací modul, WiFi, Bluetooth, Zigbee, Matter

Svítidla s předřadníkem 0-10V nebo 1-10V se sama stmívat neumí, potřebují řídicí signál. Shelly Dimmer 0/1-10V PM Gen4 ho dodá, k tomu spíná napájení svítidla a měří jeho spotřebu. Oproti generaci 3 přibylo Zigbee a Matter.

Je to pro vás?

• Ano, pokud máte svítidla s předřadníkem řízeným signálem 0-10V nebo 1-10V.
• Ano, pokud chcete u nich zároveň vidět spotřebu.
• Ano, pokud chcete mít volbu mezi Matterem a Zigbee.
• Ne, pokud potřebujete stmívat žárovku nebo LED zdroj přímo fázově. Na to slouží jiné modely Shelly.

Hlavní vlastnosti

• dva výstupy 0-10V na svorkách označených plus a minus
• jeden reléový výstup s měřením spotřeby
• maximální spínané napětí 240 V AC, maximální spínaný proud 13 A
• maximální řídicí proud 35 mA
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee a Matter
• voltmetr 110 až 240 V a ampérmetr 50 mA až 16 A, oba s tolerancí ±10 %
• ochrana proti přehřátí, přepětí, nadproudu a překročení výkonu
• rozměry 38,5 x 43,5 x 17 mm, hmotnost 28,5 g

Co produkt umí

Pracuje jako current sourcing i current sinking regulátor a zvládne předřadníky 0-10V i 1-10V, tedy nejen světla, ale i motory nebo ventily s tímto řízením. Vedle jasu řídí i dobu přechodu, minimální jas při zapnutí, minimum a maximum rozsahu a noční režim se sníženým jasem. Měření pokrývá napětí, proud i výkon. Naměřená data si přístroj neukládá. Uvnitř je teplotní čidlo.

Ovládání a komunikace

Modul pracuje samostatně v místní síti Wi-Fi i přes cloud a hlásí se do Google, Alexy i Samsung SmartThings. Na těle je jedno ovládací tlačítko.

• podržení na 5 sekund zapne přístupový bod a Bluetooth
• podržení na 10 sekund provede tovární reset
• pětinásobný stisk přepne modul z Matteru, který je výchozí, do profilu Zigbee a na tři minuty otevře párování
• trojnásobný stisk otevře párování Zigbee znovu na další tři minuty
• Wi-Fi má dosah až 30 m uvnitř a 50 m venku, Zigbee až 100 m uvnitř a 300 m venku
• dvacet plánů, dvacet webhooků po pěti adresách, skriptování, MQTT, KNXnet/IP a úložiště KVS

Instalace a použití

Modul se vkládá do instalační krabice, za vypínač nebo do stropní konstrukce. Napájení je 110 až 240 V~ při 50 nebo 60 Hz a vlastní spotřeba je pod 1,5 W. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.

• napájení na svorky N a L, ovládací prvky na svorky S1 a S2
• řídicí signál na svorky plus a minus
• vodič o průřezu 0,2 až 2,5 mm², plný, lanko i s dutinkou
• odizolování 5 až 6 mm, utahovací moment nejvýše 0,4 Nm
• vnější jištění 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3
• na rozhraní pro Add-on je při zapnutém napájení vysoké napětí

Kde najde využití

• svítidla s předřadníkem řízeným signálem 0-10V nebo 1-10V
• doplnění stávající instalace, kde zůstávají původní vypínače
• restaurace, kavárny a bary, kde se mění atmosféra podle denní doby
• kina, divadla a sály s pomalými přechody jasu
• noční režim se sníženým jasem na chodbách a v pokojích
• sledování spotřeby osvětlení v provozovně

Důležité před nákupem

• Modul řídí předřadník signálem, sám svítidlo nestmívá fázově.
• Maximální řídicí proud je 35 mA, spínaný proud relé 13 A při 240 V AC.
• Nulový vodič je potřeba, napájení je 110 až 240 V~.
• Naměřená data zařízení neuchovává, historii je potřeba sbírat mimo něj.
• Výchozí profil je Matter. Zigbee se zapíná pětinásobným stiskem tlačítka.
• Model je S4DM-0010WW. Generace 3 slouží témuž účelu, ale nemá Zigbee ani Matter, a její údaje pro tento model neplatí.

Časté dotazy

Zvládne 0-10V i 1-10V?
Ano, podporuje oba typy předřadníků a pracuje jako current sourcing i current sinking.

Měří spotřebu?
Ano. Voltmetr měří 110 až 240 V, ampérmetr 50 mA až 16 A, oba s tolerancí ±10 %.

Jak přepnu na Zigbee?
Pětinásobným stiskem ovládacího tlačítka. Modul se přepne z Matteru a na tři minuty otevře párování.

Uchová si naměřená data?
Neuchová. Data je potřeba odebírat průběžně, například přes MQTT.

Jaké jištění mám použít?
Jistič 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.
