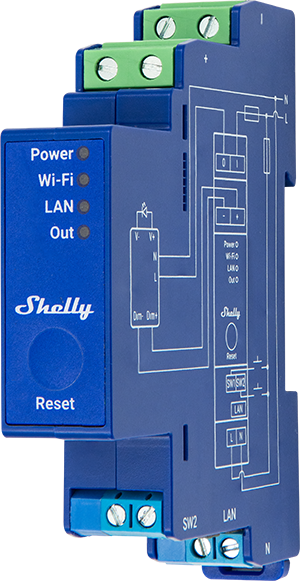

SHELLY Pro Dimmer 0/1-10V PM Řídicí modul driverů na DIN lištu se signálem 0-10 V a relé 16 A s měřením, WiFi, Bluetooth, LAN

Stmívání přes signál 0-10 V funguje jinak než u běžného stmívače. Shelly Pro Dimmer 0/1-10V PM nemění napětí svítidla, ale posílá driveru řídicí signál a ten podle signálu upraví výkon. K tomu má samostatné silové relé, kterým se okruh zapíná a vypíná, a na něm i měření spotřeby.

Je to pro vás?

• Ano, pokud máte drivery s řídicím vstupem 0-10 V nebo 1-10 V.
• Ano, pokud je chcete ovládat z rozvaděče a zároveň vidět spotřebu.
• Ano, pokud chcete modul připojit kabelem. Kromě Wi-Fi má konektor RJ45.
• Ano, pokud vám pomůže opakovač Wi-Fi a brána pro zařízení Bluetooth Low Energy v jednom kuse.
• Ne, pokud čekáte stmívač, který si poradí se svítidlem přímo. Tenhle potřebuje driver.
• Ne, pokud v instalaci nemáte nulový vodič. Bez něj modul nepracuje.
• Ne, pokud potřebujete historii spotřeby v přístroji. Naměřená data se v něm neukládají.

Hlavní vlastnosti

• dva výstupy 0-10 V se svorkami plus a minus
• podpora driverů typu 0-10 V i 1-10 V
• režim řízení napětí je proudově zdrojový
• silové relé do 16 A při 240 V s měřením spotřeby
• samostatný vstup relé, rovněž s měřením
• dva vstupy S1 a S2 pro vypínače
• Wi-Fi, Bluetooth a Ethernet přes RJ45
• funguje jako opakovač Wi-Fi a jako BLE gateway
• skriptování, MQTT, 20 plánů, pokročilé plány, 20 webhooků po pěti adresách a úložiště klíč a hodnota
• šířka 19 mm na DIN lištu, modré provedení

Co produkt umí

Modul se skládá ze dvou částí, které spolu spolupracují. První je řídicí signál: dva výstupy 0-10 V se svorkami plus a minus posílají driveru informaci o požadované úrovni. Jde o proudově zdrojový typ řízení a modul podporuje drivery 0-10 V i 1-10 V. Druhá část je silové relé do 16 A, kterým se okruh fyzicky zapne nebo vypne a na kterém se zároveň měří spotřeba, včetně činného a zdánlivého výkonu, energie a účiníku. Chráněn je čtyřmi způsoby: proti přehřátí, přepětí, nadproudu a překročení výkonu.

Ovládání a komunikace

Do sítě se modul dostane přes Wi-Fi nebo kabelem přes RJ45, k tomu podporuje Bluetooth. Sám síti pomáhá dvěma způsoby: pracuje jako opakovač Wi-Fi a zároveň jako brána pro zařízení Bluetooth Low Energy. Firmware nabízí skriptování, MQTT, dvacet plánů, pokročilé plány a úložiště typu klíč a hodnota. Tlačítko Reset má dvě funkce: pět sekund podržení zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení. Kontrolky ukazují napájení, stav Wi-Fi barvou a stav výstupu.

Instalace a použití

Modul je na DIN lištu, měří 94 x 19 x 69 mm a váží 70 g. Napájí se ze střídavé sítě 110 až 240 V a nulový vodič je potřeba, vlastní spotřeba je pod 3 W. Svorky mají dva rozsahy: do zelených konektorů patří vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, do modrých 0,5 až 1,5 mm² na 5 až 6 mm, utahovací moment je 0,4 Nm. Svorky jsou rozdělené takto:

• I a O pro silový okruh
• plus a minus pro řídicí signál 0-10 V
• SW1 a SW2 pro vypínače

Před modul patří jistič 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.

Vybavení

Uvnitř pracuje procesor ESP32-D0WDQ6 s taktem 40 MHz a 8 MB paměti flash. Wi-Fi vysílá v pásmu 2412 až 2472 MHz s výkonem pod 20 dBm, Bluetooth 4.2 v pásmu 2402 až 2480 MHz s výkonem pod 4 dBm. Výrobce uvádí dosah Wi-Fi do 30 m v budově a 50 m venku, u Bluetooth 10 m a 30 m. Jsou to hodnoty za ideálních podmínek, projekt se na ně vázat nedá.

• dva řídicí výstupy 0-10 V se svorkami plus a minus
• jeden vstup a jeden výstup silového relé, měření probíhá na něm
• dva vstupy S1 a S2 pro vypínače nebo tlačítka
• voltmetr, ampérmetr a vnitřní čidlo teploty
• měření činného i zdánlivého výkonu, činné i zdánlivé energie a účiníku
• čtyři ochranné funkce, proti přehřátí, přepětí, nadproudu a překročení výkonu
• jedno tlačítko Reset a čtyři kontrolky na čelní straně
• dvacet plánů, pokročilé plány, dvacet webhooků po pěti adresách, skriptování, MQTT a úložiště klíč a hodnota

Plány i lokální akce nenastavují jen zapnutí a vypnutí. Ke každé události lze zadat jas, dobu přechodu na novou úroveň a převrácení řídicího signálu. Převrácení se hodí tam, kde driver reaguje opačně, než by člověk čekal, tedy nulovému signálu odpovídá plný výkon. Výrobce uvádí i kompatibilitu s KNX.

Co si ještě připravit

• Driver s řídicím vstupem 0-10 V nebo 1-10 V. Bez něj modul nestmívá. Sám nemění napětí svítidla, jen posílá signál.
• Ověřený typ řízení na driveru. Modul je proudově zdrojový, tedy proud do řídicího vstupu dodává. Driver, který očekává opačný typ, s ním pracovat nebude.
• Předřazený jistič 16 A. Výrobce k němu uvádí vypínací charakteristiku B nebo C, vypínací schopnost 6 kA a třídu omezení energie 3.
• Nulový vodič přímo u modulu. Napájení jde ze svorky L a N a bez nulového vodiče modul nepracuje.
• Dva různé průřezy vodiče podle barvy konektoru. Zelené berou 0,5 až 2,5 mm² s odizolováním 6 až 7 mm, modré 0,5 až 1,5 mm² s odizolováním 5 až 6 mm.
• Momentový šroubovák na 0,4 Nm. Platí pro všechny svorky bez ohledu na barvu konektoru.
• Místo na liště se šířkou 19 mm. Modul je vysoký 94 mm, hluboký 69 mm a váží 70 g.
• Vlastní záznam spotřeby mimo přístroj. Modul měří, ale naměřená data neukládá. Chcete-li historii, musí ji sbírat nadřazený systém.

Kde najde využití

• osvětlení s drivery řízenými signálem 0-10 V
• instalace, kde se stmívá z rozvaděče, ne od svítidla
• motory nebo ventily s řídicím vstupem 0-10 V
• rozvaděč se sledováním spotřeby osvětlení
• síť s pevným kabelem, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Modul sám nestmívá. Potřebuje driver s řídicím vstupem 0-10 V nebo 1-10 V.
• Typ řízení je proudově zdrojový. Ověřte si, že váš driver s tímto typem pracuje.
• Relé zvládne 16 A při 240 V střídavých.
• Nulový vodič je potřeba, bez něj modul nepracuje.
• Naměřená data se v přístroji neukládají.
• Svorky mají dva různé rozsahy podle barvy konektoru, zelené 0,5 až 2,5 mm² a modré 0,5 až 1,5 mm².
• Kromě Wi-Fi a Bluetooth má modul i Ethernet přes konektor RJ45.
• Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Modul patří do rozvaděče v suchém vnitřním prostoru. Počet driverů na jeden výstup si ověřte podle jejich vlastních parametrů.
• Instalaci do rozvaděče smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Výstup driveru označený V plus a V minus už nejde na modul, ale přímo ke svítidlu. Modul tedy do světelného obvodu nezasahuje jinak než přes řídicí signál a přes silové relé, kterým se celý okruh zapíná a vypíná.

Časté dotazy

Můžu na něj připojit obyčejnou LED žárovku?
Ne přímo. Modul řídí driver signálem 0-10 V, takže svítidlo musí mít takový driver.

Zvládne i drivery 1-10 V?
Ano, podporované jsou oba typy, 0-10 V i 1-10 V.

Kolik unese relé?
16 A při 240 V střídavých, a měří se na něm spotřeba.

Uloží mi historii spotřeby?
Neuloží. Naměřená data se v přístroji neukládají.

Má LAN?
Ano, má konektor RJ45 a Ethernet patří mezi možnosti připojení.

Co hlásí která kontrolka

Tlačítko Reset má dvě funkce podle délky podržení. Pět sekund zapne přístupový bod a spolu s ním Bluetooth, což je cesta k prvnímu nastavení. Deset sekund vrátí přístroj na výrobní nastavení.
