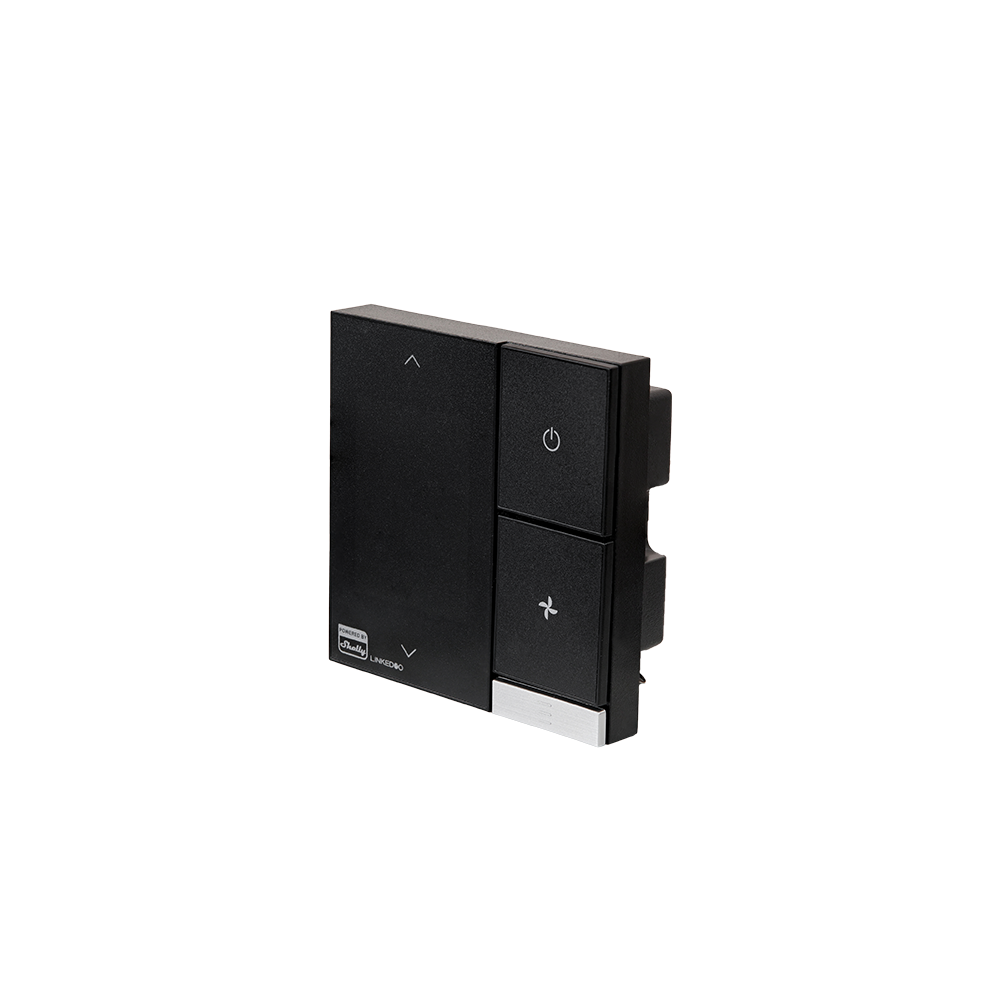

SHELLY LinkedGo Smart HVAC thermostat ST802-B Chytrý termostat pro fancoil a podlahové vytápění, WiFi, Bluetooth, černá

Potřebujete jedním přístrojem na stěně řídit fancoil jednotku, teplovodní podlahové vytápění i větrání? LinkedGo Smart HVAC ST802-B je nástěnný termostat řady ST800, která kombinuje chlazení a vytápění. Řídí ventilátor ve třech rychlostech, spíná ventily a bezpotenciálovým kontaktem dává povel zdroji tepla.

Je to pro vás?

Ano, pokud:

• řídíte fancoil jednotku centrální klimatizace a potřebujete přepínat vysokou, střední a nízkou rychlost ventilátoru
• máte teplovodní podlahové vytápění a zároveň fancoil nebo ventilátor v téže místnosti
• chcete jedním termostatem řešit vytápění, chlazení i větrání jedné místnosti
• potřebujete regulaci připojit do nadřazeného systému budovy přes RS485 Modbus
• chcete termostat ovládat na dálku aplikací Shelly Smart Control, bez dalšího hubu v instalaci

Ne, zvolte jiný model, pokud:

• řídíte pouze podlahové vytápění, fancoil ani ventilátor neřešíte a nepotřebujete RS485 Modbus, stačí vám SHELLY LinkedGo Smart floor heating thermostat ST1820-W
• chcete termostat v bílém provedení a zároveň řídíte jen podlahové vytápění, vezměte si SHELLY LinkedGo Smart floor heating thermostat ST1820-W
• chcete jen měřit teplotu a vlhkost a nic neregulovat, vezměte si SHELLY H&T Gen3
• chcete elektrické vytápění spínat přímo silovým výstupem a termostat na stěnu nepotřebujete, vezměte si spínací modul s měřením SHELLY 1PM Gen4

Hlavní vlastnosti

• řízení fancoil jednotky včetně ventilu v provedení NO nebo NC
• tři rychlosti ventilátoru, vysoká, střední a nízká
• ventilátory AC i DC, řízení 10 V DC přes analogový výstup
• samostatný výstup pro ventil teplovodního podlahového vytápění
• bezpotenciálový kontakt pro plynový nebo peletový hořák
• integrované čidlo vlhkosti a korekce naměřených hodnot
• dvě sběrnice RS485 s protokolem Modbus
• ochrana proti zamrznutí topných trubek
• Wi-Fi v pásmu 2,4 GHz a Bluetooth, bez nutnosti hubu
• rozsah nastavení teploty 5 až 35 °C

Co produkt umí

Termostat je určen hlavně pro regulaci vnitřní teploty u centrálních klimatizací s fancoil jednotkami a u podlahového vytápění. Ventilátor fancoilu přepíná mezi vysokou, střední a nízkou rychlostí, ventil jednotky spíná podle toho, jestli je v instalaci osazeno provedení rozepnuté, nebo sepnuté v klidu. Pro teplovodní podlahové vytápění má samostatný výstup, kterým ovládá ventil rozdělovače. Ventilátory řízené napětím obsluhuje analogovým výstupem 10 V DC, takže si poradí i s DC jednotkami.

Zdroji tepla dává povel integrovaným bezpotenciálovým relé. Termostat tak umí pracovat samostatně nebo ve spolupráci s dalším zařízením pro řízení tepla, například s plynovým nebo peletovým hořákem. Elektrické podlahové vytápění řídí přes připojené relé Shelly, kterému podle nastavené teploty dává povel k sepnutí nebo vypnutí. Funkce ochrany proti zamrznutí udržuje během delší nepřítomnosti minimální teplotu v místnosti, aby topné trubky nepopraskaly. Vestavěné čidlo vlhkosti doplňuje měření teploty a obě hodnoty lze doladit korekcí. Teplotu navíc upřesníte samostatnou letní a zimní kalibrací v rozsahu -5 až +5 °C přímo na termostatu.

Ovládání a komunikace

Na displeji svítí aktuální teplota v místnosti, relativní vlhkost, právě nastavený režim, aktuální rychlost ventilátoru a po připojení k internetu i ikona Wi-Fi. Nastavenou hodnotu měníte tlačítky se šipkou nahoru a dolů. Samostatné tlačítko přepíná rychlost ventilátoru, další volí režim a tlačítkem zapnutí a vypnutí termostat vypnete a zapnete. Podržením tlačítka režimu na pět sekund se otevře servisní menu, ve kterém se nastavuje letní a zimní kalibrace teploty, přenosová rychlost 4800 nebo 9600 Bd a adresa 1 až 255 pro každou ze dvou sběrnic RS485 zvlášť. Každá sběrnice může pracovat jako master nebo jako slave.

Do sítě se termostat přidává v aplikaci Shelly Smart Control volbou přidání přes Bluetooth, potom zadáte údaje domácí sítě. Výrobce k tomu žádá síť Wi-Fi v pásmu 2,4 GHz a zapnutý Bluetooth v telefonu. Kromě aplikace má termostat vlastní lokální webové rozhraní, takže se dá nastavit i přímo v domácí síti. Další vlastnosti firmwaru výrobce v podkladech neuvádí, a proto je tu netvrdíme.

Instalace a použití

Připojení k rozvodné síti musí provést kvalifikovaná elektrikářka nebo kvalifikovaný elektrikář. Každou změnu v zapojení dělejte až po ověření, že na svorkách termostatu není napětí. Napájení je 90 až 240 V AC při 50 nebo 60 Hz, zatížitelnost je 2 A pro odporovou zátěž a 1 A pro induktivní zátěž. Před montáží ověřte, že je termostat pro vaše zařízení vhodný.

Přední díl měří 86,8 x 86,8 mm a je 14 mm silný, zadní díl se svorkovnicí je vysoký 64 mm a hluboký 25,5 mm. Zadní díl má 64 mm na šířku a 25,5 mm do hloubky, čemuž musí vyhovět i instalační krabice. Toto už není údaj výrobce, ale důsledek jeho rozměrů. Montáž má tři kroky, oddělíte přední a zadní díl, přišroubujete zadní díl do krabice a nasadíte přední. Do zadního krytu nevrtejte. Displej při montáži nemačkejte a netlučte do něj tvrdými předměty, sklo by mohlo prasknout. Krytí je IP20 a přístroj je určen jen do vnitřních prostor, provozní teplota okolí je -10 až +55 °C. Do vlhkého prostředí a na místa, kde může navlhnout, se neinstaluje. Děti si s termostatem nesmí hrát ani jej obsluhovat.

Vybavení

• Displej s pokojovou teplotou a vlhkostí a zobrazením aktuálního režimu
• Tlačítko zapnutí a vypnutí, podržením se vyvolá ikona Wi-Fi
• Tlačítko volby režimu a tlačítka nahoru a dolů pro nastavení
• Přepínání rychlosti ventilátoru s trvalým zobrazením aktuálního stupně
• Tři rychlostní výstupy H, M a Lo pro ventilátor fan coilu
• Analogový výstup 10 V DC pro řízení stejnosměrného ventilátoru
• Výstup FL pro ventil podlahového vytápění a výstup Valve pro ventil fan coilu
• Bezpotenciálový výstup C1 a C2 pro plynový nebo peletový hořák
• Dvě rozhraní RS485 na svorkách A1 s B1 a A2 s B2
• Snímač vlhkosti a korekce naměřené teploty a vlhkosti

Co si ještě připravit

• Kvalifikovaného elektrikáře. Přístroj má napájení 90 až 240 V AC a více než deset pojmenovaných svorek.
• Jasno v tom, co se bude řídit. Fan coil, podlahový ventil, hořák a Modbus jsou čtyři různé větve a každá má vlastní svorky.
• Stykač nebo relé u silového okruhu. Výrobce uvádí 2 A odporové a 1 A indukční zátěže, a u elektrického podlahového vytápění výslovně mluví o tom, že termostat dá signál připojenému relé Shelly.
• Nulový vodič v místě termostatu. Přístroj má svorky L a N pro napájení.
• Místo na zdi, které měří to, co má. Ne nad zdrojem tepla a ne za závěsem, jinak se regulace řídí podle nesprávné hodnoty.
• Suché vnitřní prostředí. Výrobce uvádí krytí IP20, tedy žádnou ochranu proti vodě.
• Rozsah regulace od 5 do 35 °C. Mimo něj se žádaná teplota nastavit nedá.

Kde najde využití

• byty a domy s fancoil jednotkami centrální klimatizace
• teplovodní podlahové vytápění v obývacím pokoji nebo ložnici
• kanceláře a zasedací místnosti se společným zdrojem chladu
• hotelové pokoje a penziony s jednotnou regulací
• ordinace, studia a provozovny s řízeným větráním
• objekty s nadřazeným systémem řízení klimatu po RS485

Důležité před nákupem

• Připojení do rozvodné sítě musí provést kvalifikovaná elektrikářka nebo kvalifikovaný elektrikář.
• Napájení je 90 až 240 V AC, samostatný nulový vodič N musí být v místě instalace k dispozici.
• Zatížitelnost je 2 A pro odporovou zátěž a 1 A pro induktivní zátěž, silnější pohony a čerpadla spínejte přes pomocné relé nebo stykač. Toto už není údaj výrobce, ale důsledek jeho čísla.
• Výstupy H, M, Lo, NO, NC a FL spínají síťové napětí z fáze L proti společnému nulovému vodiči N, ale jen do 2 A odporové a 1 A induktivní zátěže. Nejsou to silové výstupy pro topný okruh.
• Ventilátor řízený signálem 10 V DC se nepřipojuje na svorky rychlostí, ale na samostatný analogový výstup. Označení této svorky výrobce v podkladech neuvádí.
• Kontakt C1 a C2 je bezpotenciálový a sám žádné napětí nedodává, zdroj tepla musí mít vstup pro beznapěťový signál.
• Instalační krabice musí pojmout zadní díl se šířkou 64 mm a hloubkou 25,5 mm. Rozměr krabice výrobce neuvádí, toto je náš závěr z jeho čísel.
• Ventil fancoil jednotky se připojuje na svorku NO nebo NC, před nákupem si ověřte, které provedení máte.
• Elektrickou topnou rohož termostat řídí přes připojené relé Shelly, které je potřeba doplnit.
• Požadovanou teplotu nastavíte v rozsahu 5 až 35 °C.
• Provozní teplota okolí je -10 až +55 °C a krytí IP20, přístroj patří jen do vnitřních prostor.
• Termostat neinstalujte do vlhkého prostředí ani na místa, kde může navlhnout nebo kde stříká voda.
• Wi-Fi musí být v pásmu 2,4 GHz, při párování mějte v telefonu zapnuté Bluetooth.
• Podporu vlastních skriptů výrobce v podkladech neuvádí.
• Připojení externího teplotního čidla výrobce v podkladech neuvádí.
• Podporu hlasových asistentů Amazon Alexa a Google Home výrobce v podkladech neuvádí.

Připojovací svorky

Časté dotazy

Zvládne termostat vytápění i chlazení?
Ano. Řada ST800 kombinuje chlazení a vytápění, režim se volí tlačítkem přímo na panelu.

Potřebuji k němu bránu nebo hub?
Ne. Termostat se připojuje přímo na domácí Wi-Fi v pásmu 2,4 GHz, Bluetooth slouží k uvedení do provozu.

Umí spínat elektrickou topnou rohož?
Rohož řídí přes připojené relé Shelly, kterému podle nastavené teploty dává povel k sepnutí nebo vypnutí.

Jak se dostanu do pokročilého nastavení?
Podržte tlačítko režimu pět sekund. Otevře se menu s kalibrací teploty a s nastavením obou sběrnic RS485.

Aplikace termostat nenajde, co s tím?
Podržte tlačítko zapnutí a vypnutí deset sekund a v aplikaci znovu spusťte automatické vyhledání. Bluetooth v telefonu musí být zapnuté.

Dá se nastavit i bez mobilní aplikace?
Ano, po uvedení do provozu. Do sítě se termostat přidává v aplikaci Shelly Smart Control, potom jej nastavíte i v lokálním webovém rozhraní nebo tlačítky na čelním panelu.

Zapojím ho do systému řízení budovy?
Ano, dvěma sběrnicemi RS485 s protokolem Modbus. Každá má vlastní adresu i přenosovou rychlost a může pracovat jako master nebo jako slave.

Mohu ho dát do koupelny?
Krytí je IP20 a termostat patří jen do vnitřního prostředí. Na místa, kde může navlhnout nebo kde stříká voda, se neinstaluje.

ST802-B nebo ST1820-W?

ST1820-W zvolte, pokud v místnosti řídíte pouze podlahové vytápění a vystačíte si s jedním výstupem pro ventil. ST802-B zvolte, pokud řídíte fancoil jednotku nebo ventilátor, potřebujete oddělený výstup pro ventil podlahového vytápění, nebo chcete termostat připojit do nadřazeného systému přes RS485 Modbus.
