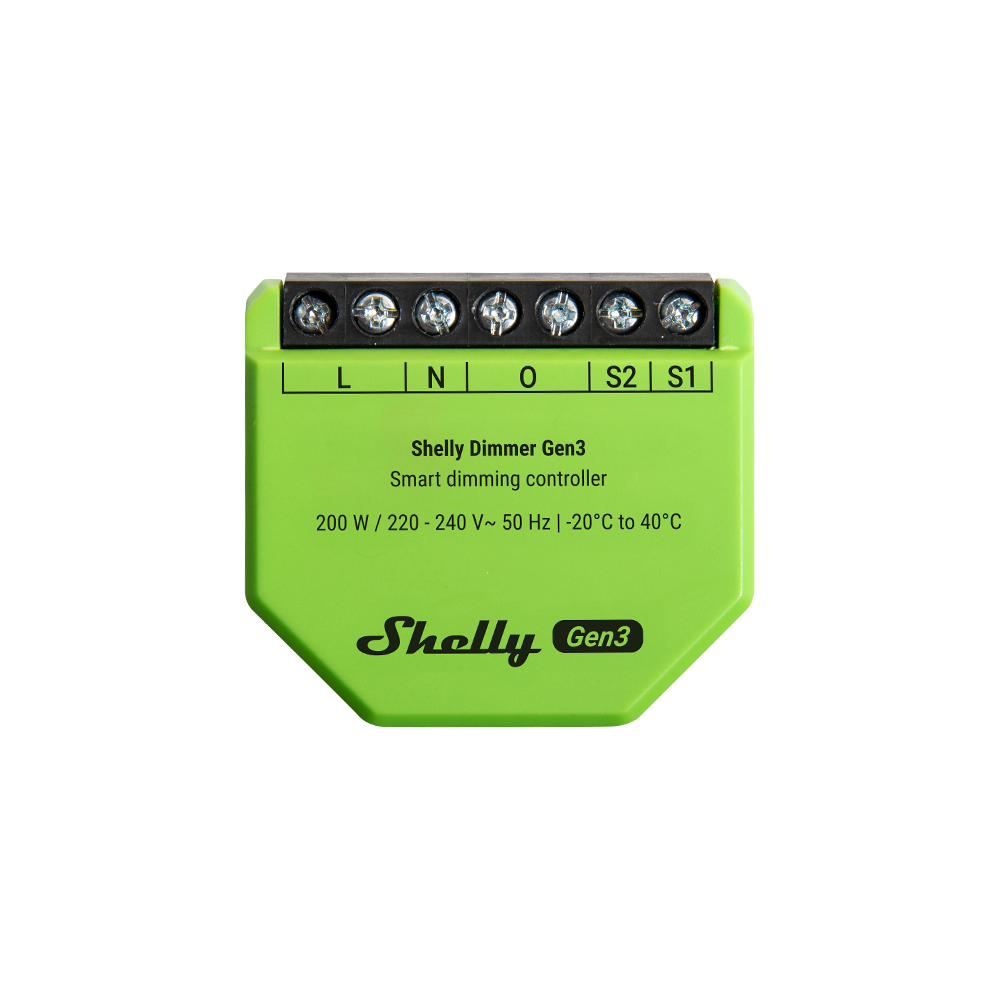

SHELLY Dimmer Gen3 Stmívací modul pro LED 150 W a žárovky 200 W bez nutnosti nulového vodiče, WiFi, Bluetooth

Shelly Dimmer Gen3 je jednokanálový stmívač do instalační krabice, který si poradí i se starší instalací bez nulového vodiče. Stmívá sestupnou hranou a nese typové označení S3DM-0A101WWL.

Je to pro vás?

• Ano, pokud chcete přes Wi-Fi stmívat svítidla určená pro sestupnou hranu.
• Ano, pokud máte starší instalaci a ve vypínačové krabici nulový vodič nevede.
• Ano, pokud chcete na stěně nechat klasický vypínač nebo tlačítko. Modul má dva vstupy, S1 a S2.
• Ano, pokud stavíte automatizaci na skriptech, MQTT nebo webhoocích přímo v modulu.
• Ne, pokud stmíváte předřadníky signálem 0 až 10 V nebo stavíte na Z-Wave. Na to jsou v nabídce Shelly jiné modely.
• Ne, pokud k modulu potřebujete připojit Add-on. Tento model pro něj rozhraní nemá.
• Ne, pokud chcete přesné měření a ochranu proti přepětí i podpětí bez nulového vodiče. Obojí funguje jen tehdy, když je nulový vodič zapojený.

Pozor na zátěž, u stmívatelných LED je hranice 150 W, nikoli 200 W.

Hlavní vlastnosti

• jeden stmívaný výstup, stmívání sestupnou hranou
• stmívatelné LED do 150 W, žárovky a halogeny do 200 W
• elektronické stmívatelné transformátory do 200 W, transformátory se železným jádrem s nízkonapěťovými žárovkami do 200 VA
• provoz s nulovým vodičem i bez něj
• dva vstupy pro vypínače nebo tlačítka, S1 a S2
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2 BLE
• skriptování, MQTT, webhooky a rozšířené plány
• rozměry 38 x 42,5 x 16,5 mm, hmotnost 24,3 g, limetkové tělo

Co produkt umí

Kromě stmívání modul hlídá sám sebe a měří. Uvnitř má čidlo teploty a šest ochran:

• proti přehřátí
• proti nadproudu
• proti zkratu
• proti nadměrnému výkonu, jen se zapojeným nulovým vodičem
• proti přepětí, jen se zapojeným nulovým vodičem
• proti podpětí, jen se zapojeným nulovým vodičem

Nulový vodič je nutný také pro přesné měření. Voltmetr pracuje v rozsahu 180 až 240 V, ampérmetr do 3 A, obojí s přesností ±5 %. Modul zvládne dvacet plánů, dvacet webhooků, skriptování i MQTT.

Ovládání a komunikace

Na místě se ovládá vypínači nebo tlačítky na svorkách S1 a S2, na dálku přes Wi-Fi. K dispozici je také Bluetooth 4.2 BLE. Ovládací tlačítko na těle má dvě funkce, přidržení na pět sekund zapne přístupový bod a Bluetooth, přidržení na deset sekund vrátí modul do továrního nastavení. Kontrolka blikáním rozlišuje, jestli je zapnutý přístupový bod, jestli je modul připojen k Wi-Fi a jestli běží aktualizace. Rozhraní pro moduly Add-on tenhle model nemá.

Instalace a použití

Modul patří do instalační krabice za vypínač. Na svorkovnici jsou tři svorky napájení, jedna N a dvě L, dva vstupy S1 a S2 a výstup O, jehož svorky jsou uvnitř propojené. Zapojit jej lze s nulovým vodičem nebo bez něj s bypassem. Bez nulového vodiče a bez bypassu je nejmenší zátěž 20 W. Svorky berou vodiče 0,5 až 4 mm² odizolované na 5 až 6 mm a dotahují se momentem nejvýše 0,4 Nm. Vnější jištění má být 16 A s charakteristikou B nebo C, s vypínací schopností nejméně 6 kA a třídou omezení energie 3.

Vybavení

• Stmívání sestupnou hranou. Výrobce uvádí typ trailing edge, který se hodí na moderní LED zdroje a elektronické transformátory.
• Provoz bez nulového vodiče. Modul jej podle výrobce zvládá, při zátěži alespoň 20 W a bez pomocného Bypassu.
• Ochrana proti zkratu a vnitřní snímač teploty. Modul hlídá zkrat i vlastní přehřátí.
• Měření napětí a proudu. Voltmetr 180 až 240 V, ampérmetr 0 až 3 A, přesnost ±5 % a jen při zapojení s nulou.
• Dvacet plánů, pokročilé plány, webhooky, skriptování, MQTT a úložiště KVS. Logika může běžet přímo v modulu.
• Limetkové pouzdro 38 x 42,5 x 16,5 mm s hmotností 24,3 g. Patří do instalační krabice pod omítku.

Co si ještě připravit

• Zátěž alespoň 20 W, pokud jdete bez nulového vodiče a bez Bypassu. Jediná úsporná LED žárovka tohoto čísla dosáhnout nemusí.
• Shelly Bypass, když je svítidlo slabší nebo když po vypnutí bliká.
• Nulový vodič, pokud od modulu chcete přesné měření. Výrobce výslovně píše, že přesně měřit lze jen s ním.
• Jištění 16 A s charakteristikou B nebo C. Předepsaná je i vypínací schopnost 6 kA a třída omezení energie 3.
• Vodiče 0,5 až 4 mm². Odizolovat 5 až 6 mm, dotáhnout momentem 0,4 Nm.
• Dostatečně hlubokou instalační krabici. Modul se montuje pod omítku, jiné umístění výrobce neuvádí.

Kde najde využití

• stmívaná LED svítidla do 150 W
• žárovky a halogenová svítidla do 200 W
• starší instalace bez nulového vodiče ve vypínačové krabici
• byty, rodinné domy a bytové domy
• kanceláře, prodejny a provozovny

Důležité před nákupem

• U stmívatelných LED je hranice 150 W, u žárovek a halogenů 200 W. Železový transformátor s nízkonapěťovými žárovkami zvládne 200 VA.
• Bez nulového vodiče a bez bypassu je nejmenší zátěž 20 W.
• Ochrana proti nadměrnému výkonu, přepětí a podpětí funguje jen se zapojeným nulovým vodičem.
• Přesné měření napětí a proudu je možné jen se zapojeným nulovým vodičem.
• Stmívá se sestupnou hranou, ověřte si, že jsou svítidla pro tento typ stmívání určená.
• Vnější jištění má být 16 A s charakteristikou B nebo C, s vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Rozhraní pro moduly Add-on tento model nepodporuje.
• Provozní teplota je -20 až 40 °C, vlhkost 30 až 70 % RH.

Připojovací svorky

Modul má zdvojenou fázovou i výstupní svorku, takže se do něj dá připojit více vodičů bez svorkovnice navíc.

Průřez vodiče je 0,5 až 4 mm², odizolování 5 až 6 mm a utahovací moment 0,4 Nm. Použít lze plné i lanové vodiče a vodiče s dutinkami.

Časté dotazy

Kolik utáhne u LED?
U stmívatelných LED je hranice 150 W, u žárovek a halogenů 200 W.

Funguje bez nulového vodiče?
Ano. Bez něj a bez bypassu je ale nejmenší zátěž 20 W, část ochran nepracuje a měření není přesné.

Je to stmívač na dva okruhy?
Není. Má jeden stmívaný výstup, svorky výstupu jsou uvnitř propojené.

Můžu k němu připojit modul Add-on?
Nemůžete, tenhle model rozhraní pro Add-on nemá.

Jak jej vrátím do továrního nastavení?
Přidržením ovládacího tlačítka na deset sekund.

S nulou a bez nuly, co se mění

Modul pracuje v obou zapojeních, ale ne stejně. Tohle je ten rozdíl, který se ze seznamu parametrů vyčíst nedá.

Ostatní platí v obou případech stejně. Maximální výstupní výkon 200 W, napájení 220 až 240 V při 50 Hz, vlastní spotřeba pod 1,5 W a stmívání sestupnou hranou.
