SHELLY Wave Motion LR Bateriový senzor pohybu a osvětlení Z-Wave s podporou Long Range, bílá

Chcete, aby se světlo rozsvítilo samo, když někdo vejde do místnosti, a přitom jen tehdy, když je opravdu šero? Shelly Wave Motion LR je bateriový senzor pro síť Z-Wave, který hlídá pohyb čidlem PIR a zároveň měří úroveň osvětlení. Obě hodnoty posílá bráně, takže scénář může být podmíněný nejen pohybem, ale i tmou. Objednací kód evropské verze je QLMO-003FEU.

Je to pro vás?

Ano, pokud:

• už máte bránu Z-Wave a chcete do ní přidat spouštěč pro světla, hudbu nebo scény
• potřebujete rozlišit, jestli je v místnosti tma, a zbytečně nesvítit přes den
• hledáte čidlo pro vzdálenou část domu, dílnu nebo garáž, kam běžná mesh síť nedosáhne
• nechcete tahat kabely ani obsazovat zásuvku
• záleží vám na šifrovaném přenosu, senzor umí zabezpečení S2 s AES 128
• chcete zařízení přidat naskenováním kódu QR přes SmartStart

Ne, zvolte jiný model, pokud:

• bránu Z-Wave nemáte a stavíte na Zigbee nebo Bluetooth. V nabídce je Shelly BLU Motion ZB.
• potřebujete sledovat přítomnost osob, ne jen pohyb. Zvolte přítomnostní čidlo Shelly Presence Gen4.
• čidlo má být venku, ve vlhku nebo v mokrém provozu. Wave Motion LR je určen do interiéru.

Hlavní vlastnosti

• detekce pohybu čidlem PIR
• měření úrovně osvětlení zabudovaným světelným čidlem
• volba topologie mesh nebo Long Range při přidávání
• v topologii Long Range až 80 m uvnitř budovy a až 1000 m ve volném prostoru
• v mesh síti až 40 m v interiéru, vždy podle podmínek v místě instalace
• vysílá na 864 MHz v režimu Long Range a na 868,4 MHz v mesh síti
• čip Z-Wave S800, vysílací výkon nižší než 25 mW
• napájení článkem 3 V CR2477, který je součástí balení
• výdrž baterie až 3 roky
• rozměry 32 x 42 x 27 mm, hmotnost 26 g včetně článku

Co produkt umí

Při zachycení pohybu blikne kontrolka krátce červeně a senzor odešle bráně zprávu o události, stav baterie a při zapnutém měření i aktuální úroveň osvětlení. Když se pak delší dobu nic neděje, ohlásí i konec pohybu. Doba, po které tato zpráva odejde, se nastavuje v rozsahu 1 až 32767 sekund a ve výchozím stavu je to 30 sekund. Krátká slepá doba po posledním záchytu je nastavitelná v rozsahu 2 až 8 sekund. Citlivost má tři stupně. Nízká reaguje na velké nebo blízké pohyby, střední je vyvážená a je nastavena z výroby, vysoká zachytí i drobný nebo vzdálený pohyb. Měření osvětlení lze samostatně zapnout nebo vypnout, od výroby je zapnuté. Firmware se aktualizuje bezdrátově pomocí OTA.

Ovládání a komunikace

Senzor pracuje ve dvou různých topologiích sítě Z-Wave a jedna z nich se vybírá už při přidávání do sítě. V mesh síti se zařízení baví s bránou i mezi sebou, v topologii Long Range komunikuje senzor přímo s bránou. Právě proto dosáhne LR podstatně dál. Podporované úrovně zabezpečení jsou nezabezpečený režim, S0, S2 neověřený a S2 ověřený. Při přidávání se zabezpečením S2 brána vyžádá pětimístný PIN, který je vytištěný na štítku DSK na boku zařízení a zvlášť přiložený v balení. Tento štítek se ze zařízení nesundává a kopii z balení je potřeba neztratit. Aby senzor šetřil baterii, většinu času spí a v tu dobu žádné příkazy nepřijímá. Sám se hlásí bráně ve výchozím intervalu 43200 sekund, tedy dvakrát denně, a interval jde nastavit v rozmezí 0 až 86400 sekund.

Vybavení

• Snímač PIR pro rozpoznání pohybu
• Snímač osvětlení, který je od výroby zapnutý
• Baterie CR2477 s napětím 3 V, v balení
• Světelná kontrolka, která při zachyceném pohybu krátce blikne
• Dvě topologie Z-Wave, Long Range na 864 MHz a mesh na 868,4 MHz
• Bílé plastové těleso 32 x 42 x 27 mm s hmotností 26 g i s baterií

Snímač je bateriový, takže síť Z-Wave nezesiluje ani v jedné z topologií.

Instalace a použití

Zařízení je dodáno připravené k použití, článek je už vložený. Před prvním použitím se z bateriového prostoru vytáhne ochranná fólie, teprve tím se napájení zapne. Nová baterie se vkládá tak, že do drážky vsunete plochý šroubovák široký 3 až 5 mm, opatrným otočením otevřete zadní kryt, starý článek vytlačíte z držáku a nový zasunete podle značky plus. Kryt se pak zatlačí zpět, dokud neuslyšíte cvaknutí, a malý výřez na krytu musí být na stejné straně jako výřez na těle. Za čočkou senzoru je světelné čidlo a kontrolka RGB, tlačítko S je schované pod zadním krytem. Krátký stisk kratší než 0,5 sekundy senzor probudí, delší stisk otevře režim nastavení, který se po deseti sekundách sám vrátí do normálního provozu. Zařízení umístěte co nejdál od kovových prvků, protože ty ruší signál.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní snímač nenastavíte.
• Bránu s podporou Long Range, pokud chcete využít dosah až 1 000 m venku.
• Náhradní baterii CR2477. Je to jiný typ než v ostatních snímačích Shelly.
• Plochý šroubovák se šířkou 3 až 5 mm k otevření zadního krytu při výměně baterie.
• Místo s výhledem na sledovaný prostor. Snímač PIR potřebuje přímý výhled, sklo a nábytek mu překážejí.
• Vnitřní místo s teplotou -20 až 40 °C a vlhkostí 30 až 70 procent.

Kde najde využití

• chodba nebo schodiště, kde se má rozsvítit jen po setmění
• spíž, šatna nebo komora bez vypínače po ruce
• garáž, dílna nebo sklep na okraji dosahu domácí sítě
• zahradní zavlažování, které se má při pohybu na chvíli vypnout
• bytové domy, hotely a ubytovací provozy
• menší kanceláře, prodejny a provozovny služeb

Důležité před nákupem

• Senzor je čidlo, ne spínací prvek. Scénáře vyhodnocuje brána Z-Wave, a tu je nutné mít.
• Topologii mesh nebo Long Range zvolíte při přidávání a platí jen jedna z nich. Long Range navíc musí podporovat i vaše brána.
• V režimu Long Range se zařízení nedá přidat ručně tlačítkem S. Zůstává SmartStart, tedy naskenování kódu QR bránou.
• Přímá vazba na jiné zařízení přes asociační skupinu 2, kdy senzor sám posílá povel k sepnutí, je dostupná pouze v mesh síti. V topologii Long Range jde povel přes bránu.
• Zapnuté měření osvětlení výrazně zkracuje výdrž baterie. Z výroby je zapnuté a dá se vypnout parametrem 155.
• Krátký interval hlášení baterii vybije rychle. Výchozích dvanáct hodin je kompromis, který má smysl měnit jen s rozmyslem.
• Používejte pouze článek 3 V CR2477 nebo kompatibilní a dodržte polaritu. Bateriový prostor musí jít vždy bezpečně dovřít.
• Výrobek je určen pouze do vnitřních prostor. Držte jej dál od kapalin a vlhkosti a nepoužívejte jej v prostorách s vysokou vlhkostí.
• Provozní teplota je -20 až +40 °C a vlhkost 30 až 70 % RH.
• Bezdrátový přenos Z-Wave nemusí být vždy stoprocentně spolehlivý. Zařízení proto nepoužívejte tam, kde by na jeho funkci závisel život nebo majetek.

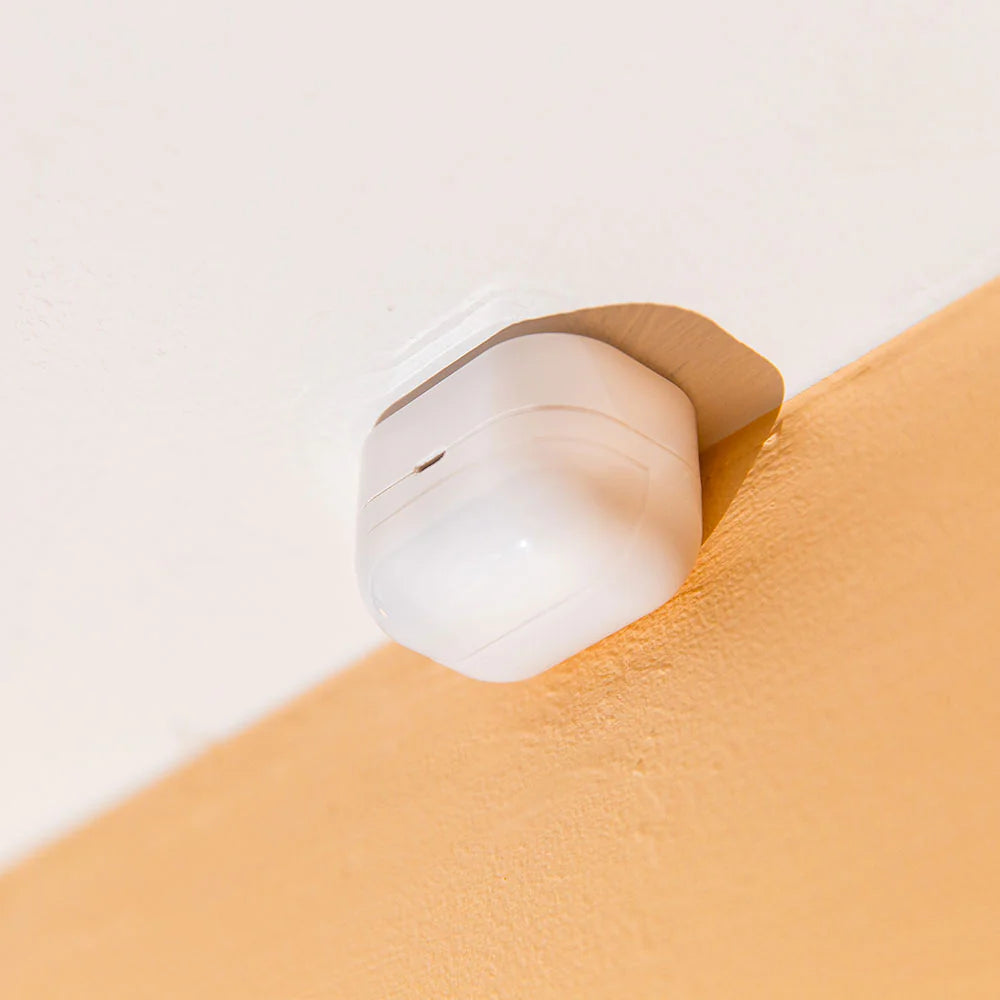

Umístění a dosah

Parametry a použití

Časté dotazy

Potřebuji k senzoru bránu Z-Wave?
Ano. Senzor posílá hlášení o pohybu a osvětlení do sítě Z-Wave a scénáře vyhodnocuje brána. Bez ní zařízení samo nic nespíná.

Jak dlouho vydrží baterie?
Až 3 roky. Zapnuté měření osvětlení ji ale spotřebuje podstatně rychleji, stejně jako zkrácený interval pravidelného hlášení.

Jakou baterii mám koupit na výměnu?
Článek 3 V CR2477 nebo kompatibilní. V balení už jeden je, stačí před prvním použitím vytáhnout ochrannou fólii.

Přidám senzor tlačítkem, když zvolím Long Range?
Ne. Ruční přidání tlačítkem S funguje jen v mesh síti. V režimu Long Range se používá SmartStart, tedy naskenování kódu QR na zařízení bránou.

Umí senzor poslat povel jinému zařízení přímo?
V mesh síti ano, slouží k tomu asociační skupina 2. Samotnou asociaci ale nastavujete z brány a v topologii Long Range tato skupina dostupná není.

Dá se čidlo použít venku, třeba na terase?
Ne. Zařízení je určeno pouze do vnitřních prostor a nepatří do vlhkého prostředí.

Jak často se senzor ozve, když se nic neděje?
Ve výchozím nastavení dvakrát denně, interval je 43200 sekund. Nastavit se dá v rozmezí 0 až 86400 sekund.

Lze měření osvětlení vypnout?
Ano. Od výroby je zapnuté a jeho vypnutí prodlouží výdrž baterie.
