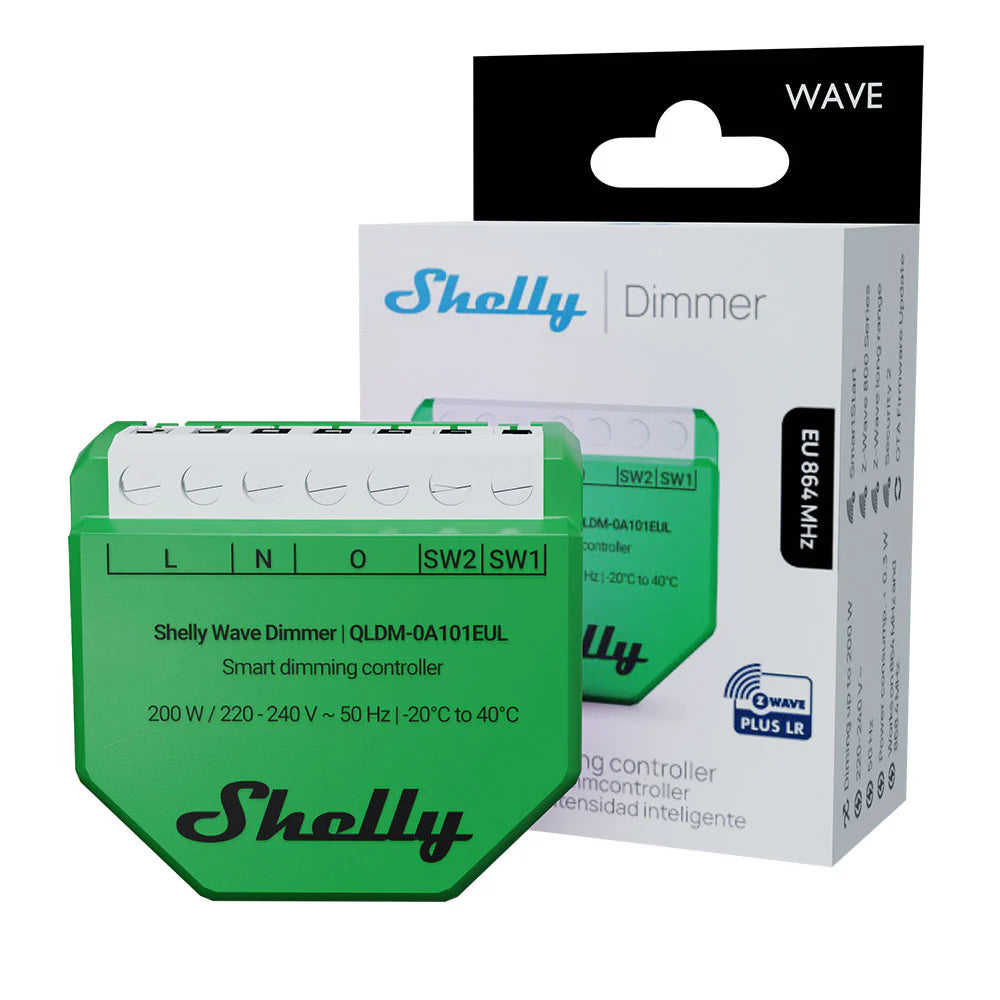

SHELLY Wave Dimmer LR Stmívací modul 200 W s měřením výkonu, Z-Wave Long Range

Shelly Wave Dimmer LR je stmívač do instalační krabice, který pracuje v síti Z-Wave a zvládne obě topologie, klasickou mesh i Long Range. Je to stmívač se sestupnou hranou, který funguje s nulovým vodičem i bez něj. Objednací kód této evropské verze je QLDM-0A101EUL.

Je to pro vás?

• Ano, pokud stmíváte v síti Z-Wave a ve vypínačové krabici nulový vodič nemáte.
• Ano, pokud chcete u stmívaného okruhu vidět odebíraný výkon.
• Ano, pokud potřebujete dosah Long Range do odlehlé části objektu.
• Ano, pokud chcete stmívat dvěma tlačítky, nahoru a dolů. Modul má vstupy SW1 a SW2.
• Ne, pokud potřebujete modul na lištu DIN nebo řízení předřadníků signálem. Na to jsou v nabídce Shelly jiné modely.
• Ne, pokud stmíváte svítidla, která nejsou určená pro sestupnou hranu.
• Ne, pokud chcete stmívat dva nezávislé okruhy. Výstup je jeden, svorky jsou zdvojené jen kvůli zapojení.

Hlavní vlastnosti

• stmívání sestupnou hranou, maximální výkon 200 W
• provoz s nulovým vodičem i bez něj
• měření výkonu ve wattech
• dva vstupy pro vypínače nebo tlačítka, SW1 a SW2
• podpora topologie mesh i Long Range
• dosah v Long Range až 80 m uvnitř a až 1000 m venku
• ochrana proti přehřátí, nadproudu a přepětí, čidlo vnitřní teploty
• rozměry 37 x 42 x 16 mm, hmotnost 25 g, tělo v limetkové barvě

Co produkt umí

Nejzajímavější je provoz bez nulového vodiče, protože právě ten bývá ve starších krabicích problém. Platí k němu jedna podmínka, bez nulového vodiče a bez bypassu je nejmenší zátěž 5 W. Záleží přitom na typu LED a při blikání se má doplnit bypass. Stmívá se sestupnou hranou, ověřte si proto u svítidel, že jsou pro tenhle typ stmívání určená. Výkon modul měří ve wattech a hlídá se sám, má čidlo vnitřní teploty a ochranu proti přehřátí, nadproudu i přepětí.

Ovládání a komunikace

Topologie sítě se volí při přidávání zařízení a vybírá se jen jedna, mesh nebo Long Range. Rozdíl mezi nimi je i v tom, jak se modul chová k síti. Obě topologie se liší takto:

• v mesh síti modul pracuje jako opakovač a přenáší provoz dalších zařízení
• v Long Range komunikuje pouze s bránou
• ruční přidání tlačítkem S je určené pro mesh, v Long Range možné není

Tlačítko S se přidrží, dokud se kontrolka nerozsvítí trvale modře, dalším krátkým stisknutím se pak prochází nabídka, která má časový limit deset sekund. Kromě přidání a odebrání ze sítě se přes ni spouští tovární nastavení a kalibrace.

Vybavení

• Stmívaný výstup s měřením spotřeby, dvě svorky O
• Dva vstupy SW1 a SW2 pro vypínače nebo tlačítka
• Dvě svorky L a jedna svorka N
• Tlačítko S na těle modulu, slouží i ke spuštění kalibrace
• Vnitřní teplotní senzor a tři ochrany, proti přehřátí, nadproudu a přepětí
• Procesor Z-Wave S800 s vysílaným výkonem do 25 mW
• Limetkové plastové tělo 37 x 42 x 16 mm s hmotností 25 g

Stmívá na sestupné hraně, tedy v režimu trailing edge, který se hodí na stmívatelné LED a na elektronické předřadníky.

Instalace a použití

Modul patří do instalační krabice za vypínač. Se zapojeným nulovým vodičem jde fáze na svorku L, nulový vodič na N a zátěž se připojuje mezi svorku O a nulový vodič. Při zapojení bez nulového vodiče s bypassem se podle příslušného schématu propojí druhá svorka O se svorkou N. Vypínače nebo tlačítka se připojují na SW1 a SW2, dvě tlačítka umožní stmívání nahoru a dolů. Svorky berou vodiče 0,2 až 2,5 mm² odizolované na 6 až 7 mm a dotahují se momentem nejvýše 0,4 Nm. Vnější jištění má být 10 A s charakteristikou B nebo C, s vypínací schopností nejméně 6 kA a třídou omezení energie 3.

Co si ještě připravit

• Stmívatelná svítidla. Běžná nestmívatelná LED se na stmívači chová nepředvídatelně.
• Bránu Z-Wave. V balení není. Na režim Long Range musí brána ZWLR podporovat.
• Bypass, pokud zapojujete bez nulového vodiče a zátěž je pod 5 W. Pomůže i tehdy, když zhasnuté svítidlo svítí zbytkovým světlem.
• Jistič vedení 10 A s charakteristikou B nebo C, zkratovou vypínací schopností od 6 kA a ve třídě omezení energie 3.
• Místo alespoň 37 x 42 x 16 mm v instalační krabici.
• Vodiče s průřezem 0,2 až 2,5 mm², odizolované na 6 až 7 mm. Dutinky na lankové vodiče jsou vhodné.
• Utahování momentem do 0,4 Nm.
• Elektrikáře. Modul se připojuje na síťové napětí.

Kde najde využití

• stmívaná svítidla do 200 W
• starší instalace bez nulového vodiče ve vypínačové krabici
• okruhy, u kterých chcete sledovat odebíraný výkon
• odlehlé části objektu v dosahu Long Range
• byty, kanceláře a menší provozovny se Z-Wave bránou

Důležité před nákupem

• Jde o jednokanálový stmívač. Svorky L a O jsou zdvojené kvůli zapojení, nikoli kvůli druhému okruhu.
• Topologie se volí při přidávání a vybírá se jen jedna, mesh nebo Long Range.
• V režimu Long Range není ruční přidání tlačítkem možné a modul nepracuje jako opakovač.
• Bez nulového vodiče a bez bypassu je nejmenší zátěž 5 W. Při blikání doplňte bypass.
• Stmívá se sestupnou hranou, ověřte si, že jsou svítidla pro tento typ stmívání určená.
• Maximální výkon je 200 W, napájení 220 až 240 V AC při 50 Hz.
• Vnější jištění má být 10 A s charakteristikou B nebo C, s vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Provozní teplota je -20 až 40 °C, vlhkost 30 až 70 % RH.

Připojovací svorky

Parametry a použití

Časté dotazy

Funguje bez nulového vodiče?
Ano. Modul pracuje s nulovým vodičem i bez něj. Bez nulového vodiče a bez bypassu je nejmenší zátěž 5 W podle typu LED.

Kolik utáhne?
Maximální výkon je 200 W.

Je to stmívač na dva okruhy?
Není. Jde o jeden stmívaný výstup, svorky jsou zdvojené kvůli zapojení.

Můžu ovládat dvěma tlačítky?
Ano, k tomu slouží vstupy SW1 a SW2.

Bude opakovat signál v síti?
V mesh síti ano, v režimu Long Range nikoli.
