SHELLY Wall Display X2 Black + BLU H&T Ivory Nástěnný panel, WiFi, Bluetooth, černá/slonová kost

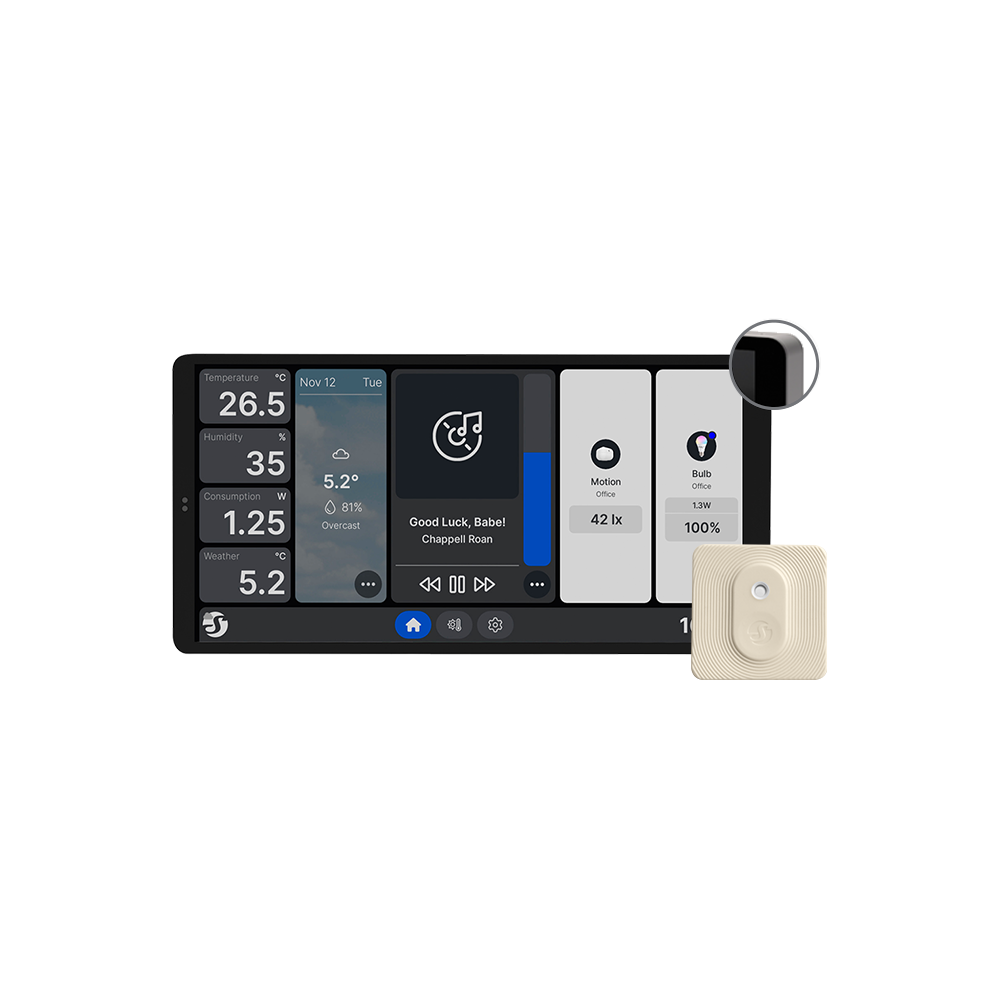

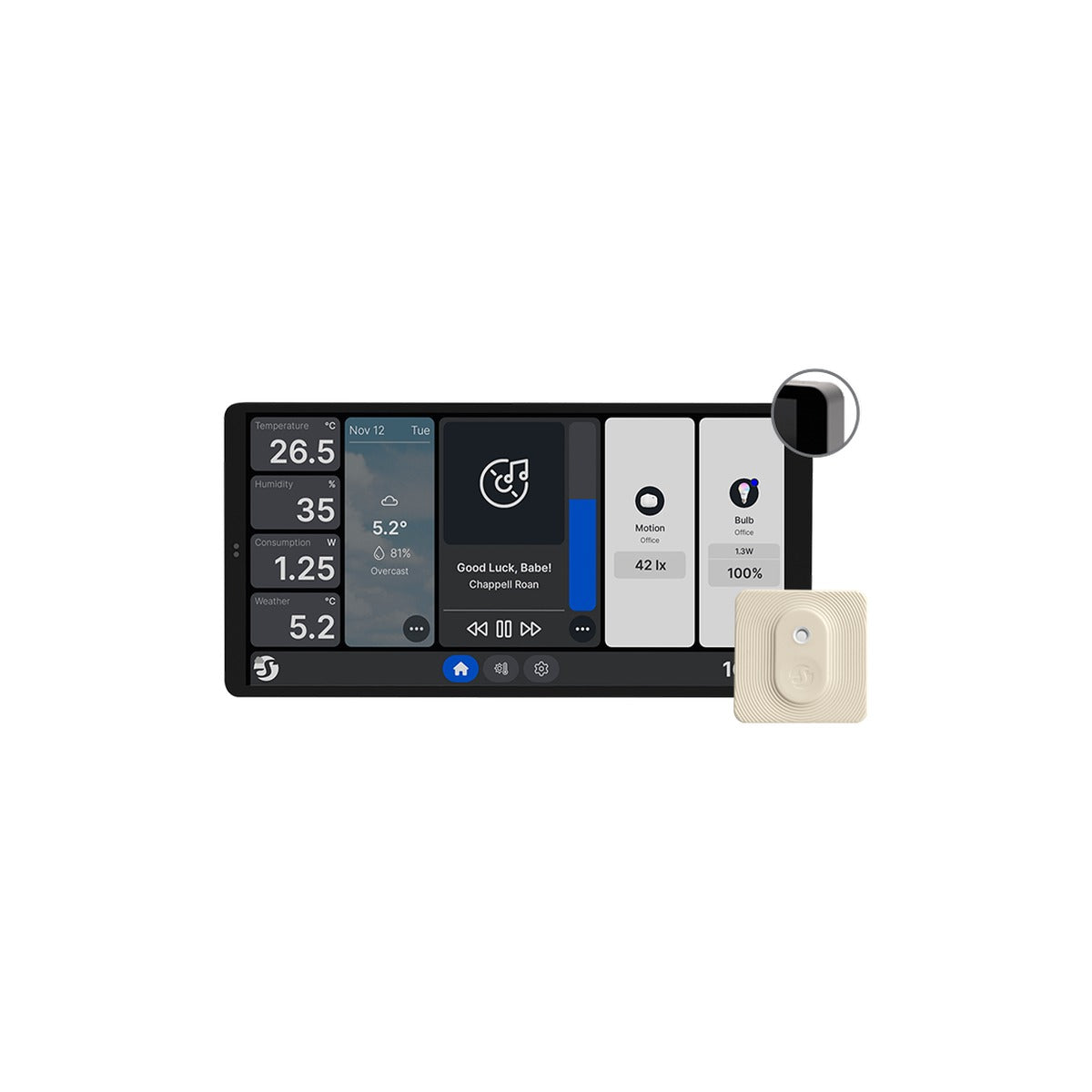

Dva kusy v jednom balení. Nástěnný panel Shelly Wall Display X2 s barevným displejem 6,9 palce v černém provedení a bezdrátové čidlo Shelly BLU H&T ve barvě Ivory, které měří teplotu a vlhkost tam, kam ho položíte. Panel nahradí vypínač v krabici pod omítkou a zároveň spíná jeden okruh vlastním relé.

Je to pro vás?

• Ano, pokud chcete velký ovládací displej na stěně, a ne jen aplikaci v telefonu.
• Ano, pokud řídíte topení nebo větrání podle teploty a vlhkosti a chcete je měřit i jinde než u stěny.
• Ano, pokud má panel přímo spínat světlo nebo jiný spotřebič. Relé zvládne 5 A při 230 V střídavých.
• Ne, pokud v krabici nemáte nulový vodič. Panel ho vyžaduje.
• Ne, pokud potřebujete Zigbee, Matter nebo Z-Wave. Panel komunikuje po Wi-Fi a Bluetooth.
• Ne, pokud stavíte automatizace skripty. Skriptování panel nemá, dělá se to plány a webhooky.

Hlavní vlastnosti

• dotykový barevný displej 6,9 palce, kapacitní s pěti body
• volitelné zobrazení na šířku nebo na výšku
• vestavěné relé 5 A do 230 V střídavých
• vlastní čidla teploty, vlhkosti a osvětlení v panelu
• k tomu G-senzor a čidlo přiblížení
• samostatné bezdrátové čidlo BLU H&T ve barvě Ivory v balení
• přehled spotřeby všech zařízení ve zvolené místnosti
• Wi-Fi 802.11 b/g/n a Bluetooth 5.0
• připojení reproduktoru přes Bluetooth nebo Sonos
• čidlo běží tři roky na jedné baterii CR2032

Co produkt umí

Panel je ovládací místo místnosti. Rozložení displeje si poskládáte podle sebe a zobrazení přepnete na šířku nebo na výšku podle toho, jak se vám hodí do stěny. Vestavěné relé spíná jeden okruh přímo, takže panel nahradí vypínač i tam, kde zbytek instalace chytrý není.

Kromě ovládání panel měří. Má vlastní čidla teploty, vlhkosti a osvětlení a v účtu Shelly Smart Control k tomu ukazuje spotřebu všech zařízení, která jste do té místnosti zařadili. Přes Bluetooth nebo Sonos se k němu dá připojit reproduktor a pouštět hudbu, hlášení i budíky.

Čidlo BLU H&T vysílá naměřenou teplotu a relativní vlhkost každých jedenáct sekund spolu se stavem baterie v procentech. Každých šest hodin pošle dávku paketů po dobu jedné sekundy. Stisknutím tlačítka odešle hodnotu okamžitě a k tomu událost stisknutí, která se dá použít jako spouštěč.

Smysl dvojice je v tom, kde každý kus měří. Panel je zapuštěný ve stěně u dveří, čidlo položíte tam, kde se opravdu zdržujete.

Ovládání a komunikace

Panel se připojuje na Wi-Fi 802.11 b/g/n v pásmu 2412 až 2472 MHz s vysílacím výkonem pod 20 dBm. Výrobce uvádí dosah do 30 m uvnitř a do 50 m venku podle stavebního materiálu. Druhé rozhraní je Bluetooth 5.0 v pásmu 2402 až 2480 MHz s výkonem pod 4 dBm a dosahem do 10 m uvnitř a 30 m venku.

Čidlo komunikuje výhradně po Bluetooth 4.2 v pásmu 2400 až 2483,5 MHz s vysílacím výkonem pod 4 dBm. Vysílání je šifrované metodou AES v režimu CCM. Rozumí protokolu BTHome, takže se dá použít i v cizím systému domácí automatizace. Aplikace ani cloud nejsou podmínkou, aby čidlo fungovalo.

Panel zvládne dvacet plánů a dvacet webhooků po dvou adresách a podporuje MQTT. Skriptování nemá.

Vybavení

• Displej 6,9 palce, kapacitní s pěti body a přestavitelným rozložením
• Reproduktor 0,8 W a mikrofon v těle panelu
• Relé 5 A pro spínané napětí do 230 V střídavých
• Port USB-C pro napájení panelu 5 V a 1 A
• Čidla teploty, vlhkosti, osvětlení, přiblížení a G-senzor přímo v panelu
• Čidlo BLU H&T ve barvě Ivory s rozměry 37 x 37 x 10 mm a hmotností 13 g
• Baterii CR2032 a oboustranné pěnové samolepky v balení čidla
• Šroubové svorky pro vodič 0,5 až 4 mm² s momentem 0,4 Nm

Instalace a použití

Panel se montuje do standardní krabice pro vypínače a napájí se ze sítě 230 V střídavých při 50 nebo 60 Hz. Svorky jsou označené SW pro vstup vypínače, L a N pro napájení a O pro spínaný výstup. Přijmou vodič 0,5 až 4 mm² plný, lanko i s dutinkou, odizolovat je třeba 6 až 7 mm a utahovací moment je 0,4 Nm.

Čidlo se položí na vodorovnou plochu otvorem nahoru nebo se přiloženými samolepkami přilepí na svislou či šikmou plochu. Kolem otvoru čidla nesmí nic bránit proudění vzduchu, jinak naměří něco jiného než skutečnou teplotu místnosti.

Baterie se mění tak, že se zadní kryt opatrně otevře plastovým nástrojem nebo platební kartou, vymění se článek a kryt se zatlačí zpět ve čtyřech rozích, dokud necvakne.

Co si ještě připravit

• Nulový vodič v krabici. Panel ho vyžaduje a ve starších rozvodech u vypínače nebývá.
• Krabici s hloubkou pro napájecí část. S ní má panel 33 mm, samotný displej 10,5 mm.
• Místo na stěně široké alespoň 173 mm. Panel je výrazně širší než běžný vypínač.
• Síť Wi-Fi v pásmu 2,4 GHz v dosahu panelu. Výrobce uvádí do 30 m uvnitř.
• Elektrikáře na zapojení panelu. Pracuje se na 230 V a na spínaném okruhu.
• Náhradní baterii CR2032 do zásoby. První je v balení a vydrží zhruba tři roky.

Kde najde využití

• obývací pokoj, kde panel nahradí vypínač a zároveň řídí teplotu
• ložnice a dětský pokoj, kde se sleduje vlhkost
• byty a apartmány na pronájem, kde má host všechno na jednom místě
• hotelové pokoje a penziony
• sklepy a koupelny, kde čidlo sleduje vlhkost a spouští větrání

Důležité před nákupem

• Panel vyžaduje nulový vodič. Bez něj se nedá zapojit.
• Relé zvládne 5 A při napětí do 230 V střídavých. U indukční zátěže výrobce doporučuje RC Snubber.
• Panel komunikuje po Wi-Fi a Bluetooth. Zigbee, Matter ani Z-Wave neuvádí.
• Skriptování panel nemá, automatizace se staví z plánů a webhooků.
• Panel snese -20 až 40 °C a vlhkost 30 až 70 procent, čidlo -20 až 60 °C a vlhkost 0 až 100 procent.
• Čidlo je bateriové a komunikuje jen po Bluetooth. Jeho dosah uvnitř je do 10 m.

Parametry obou kusů

Umístění a dosah

Čidlo snese podstatně drsnější prostředí než panel. Provozní teplota mu sahá do 60 °C a vlhkost do 100 procent, kdežto panel patří do suché obytné místnosti.

Časté dotazy

Nač je čidlo, když panel měří sám?
Panel je zapuštěný ve stěně u dveří, čidlo položíte tam, kde se opravdu zdržujete, případně do jiné místnosti.

Potřebuji nulový vodič?
Ano, panel ho vyžaduje.

Jak velký je displej?
Šest celých devět palce, s volitelným zobrazením na šířku nebo na výšku.

Kolik zvládne relé?
Pět ampérů při napětí do 230 V střídavých.

Dá se k panelu připojit reproduktor?
Ano, přes Bluetooth nebo Sonos.

Jak dlouho vydrží baterie v čidle?
Výrobce uvádí tři roky. Jde o článek CR2032 a je v balení.
