SHELLY Wall Display X2i Silver Nástěnný panel dotykový displej relé 5 A, WiFi, Bluetooth, stříbrná

Chcete mít u dveří jedno místo, ze kterého rozsvítíte, spustíte scénu a hned vidíte, co se v domě děje? Shelly Wall Display X2i je nástěnný ovládací panel s barevným dotykovým displejem 6,95 palce, který se osadí místo běžného vypínače. Nese vlastní napájecí základnu s relé, takže kromě řízení celé domácnosti Shelly přímo spíná i jeden světelný okruh. Stříbrné provedení má světlý kovový rám a černé sklo. Připojení k síti svěřte elektrikáři s kvalifikací podle národních předpisů.

Je to pro vás?

Ano, pokud

• chcete velký dotykový panel s displejem 6,95 palce a rozlišením 1440 x 720 px místo obyčejného vypínače
• má panel nejen zobrazovat, ale i sám spínat jeden světelný okruh do 5 A
• máte v krabici u vypínače přivedený fázový i neutrální vodič, panel potřebuje oba
• chcete se připojit do Wi-Fi 6 Dual Band v pásmu 2,4 nebo 5 GHz, ne jen do 2,4 GHz
• chcete z panelu pouštět hudbu, hlášení a upozornění do reproduktoru Bluetooth nebo Sonos
• zařizujete byt, hotelový pokoj nebo kancelář, kde má jeden panel u dveří zastat několik vypínačů

Ne, zvolte jiný model, pokud

• chcete z panelu spínat dva samostatné okruhy, doplňte k němu základnu Shelly 2-Output Power Base for Wall Display určenou pro řadu i
• hledáte menší čtvercový panel do užší sestavy, zvolte Shelly Wall Display X1i s displejem 4 palce a rozlišením 720 x 720 px
• potřebujete spínat zátěž nad 5 A, veďte okruh přes samostatný modul Shelly 1PM Gen4, který zvládne 16 A při 240 V AC
• chcete měřit spotřebu přímo ve spínacím prvku, měření napětí a proudu má Shelly 1PM Gen4, panel hodnoty jen zobrazuje z účtu Shelly Smart Control
• potřebujete psát vlastní skripty přímo v zařízení, skriptování panel nenabízí, umí ho například Shelly 1PM Gen4
• umisťujete ovládání ven nebo do vlhkého provozu, tudy cesta nevede, panel patří výhradně dovnitř a stranou nečistot i vlhkosti

Hlavní vlastnosti

• dotykový barevný displej 6,95 palce, 5bodový kapacitní, rozlišení 1440 x 720 px
• volba mezi panoramatickým zobrazením a zobrazením na výšku
• výměnná napájecí základna s relé pro jeden světelný okruh, až 5 A při napětí do 240 V AC
• síťové napájení 100 až 240 V AC, kmitočet 50 nebo 60 Hz, vlastní spotřeba pod 5 W
• Wi-Fi 6 Dual Band a Bluetooth 5.0
• světelný senzor, senzor přiblížení, G senzor a mikrofon
• reproduktor 0,8 W
• port USB Type-C s podporou OTG, napájecí vstup 5 V DC a 1 A, výstup pro příslušenství 5 V DC a 0,5 A
• čtyřjádrový procesor Rockchip RK3326-S, 2 GB RAM, 8 GB paměti, systém Android 11
• svorka SW pro připojení klasického vypínače nebo tlačítka

Co produkt umí

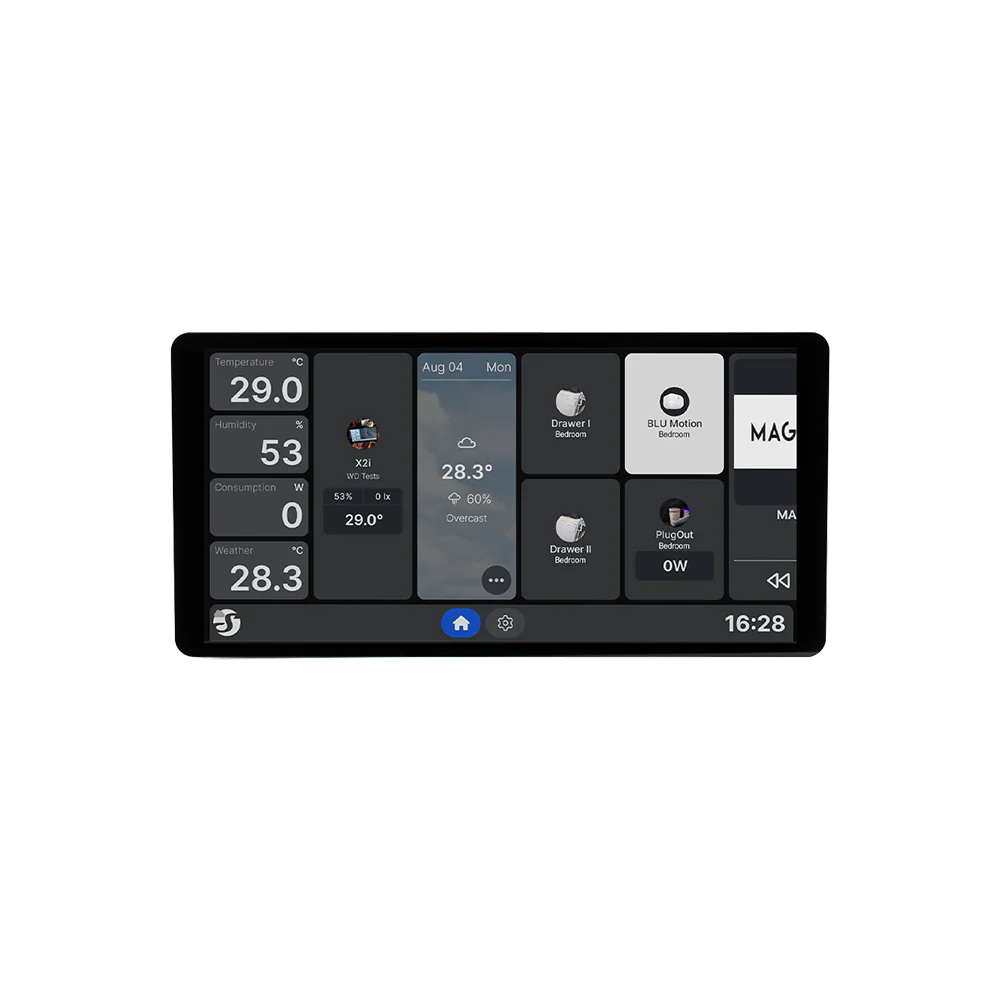

Panel dělá dvě věci najednou. Zaprvé je to obrazovka celé domácnosti Shelly. Na přizpůsobitelné domovské obrazovce máte dlaždice se zařízeními, scénami a hodnotami, takže se nemusíte prokousávat aplikací v telefonu. Zadruhé je to skutečný vypínač. V napájecí základně je relé, které spíná jeden výstupní okruh proudem až 5 A a napětím do 240 V AC. Je určeno pro ovládání osvětlení a mezi podporované zátěže patří odporové žárovky a halogeny, kapacitní zátěže typu LED žárovek, LED driverů a kompaktních zářivek a indukční zátěže typu transformátorů pro LED svítidla.

Je dobré ty dvě roviny nezaměňovat. Relé v základně spíná jen ten jeden okruh, který k panelu přivedete kabelem. Všechno ostatní v místnosti, tedy další světla, zásuvky, žaluzie nebo topení, spínají jiná zařízení Shelly a panel je pouze ovládá po síti. Spotřebu zařízení v místnosti panel zobrazuje z účtu Shelly Smart Control, naměřené hodnoty do něj posílají ta zařízení.

K tomu umí zvuk. Reproduktor 0,8 W stačí na hlášení a upozornění, pro hudbu se dá spárovat reproduktor Bluetooth nebo Sonos. Světelný senzor umožňuje řídit další zařízení podle osvětlení místnosti. Vedle něj má panel senzor přiblížení, G senzor a mikrofon.

Ovládání a komunikace

Panel se připojuje po Wi-Fi 6 Dual Band, tedy v pásmu 2412 až 2472 MHz i 5150 až 5850 MHz, a po Bluetooth 5.0. Do sítě se zařadí v nabídce Nastavení a Síť, kde dostane IP adresu. Na té adrese běží vestavěné webové rozhraní, které otevřete prohlížečem z libovolného počítače ve stejné síti, takže na základní správu nepotřebujete žádnou aplikaci.

Do cloudu se přidává přes aplikaci Shelly Smart Control volbou Přidat zařízení a Přidat přes Bluetooth, ovládat a sledovat jej lze také v prohlížeči na control.shelly.cloud. Z protokolů podporuje HTTP, RPC over HTTP a RPC over BLE, k dispozici je MQTT. Firmware pojme 20 časových plánů a 20 webhooků po dvou adresách na jeden hook. Skriptování přímo v zařízení panel nenabízí. Z hlasových a domácích platforem má podporu Amazon Alexa, Google Smart Home a Samsung SmartThings. Prohlášení o shodě pokrývá směrnice 2014/53/EU, 2014/35/EU, 2014/30/EU a 2011/65/EU.

Instalace a použití

Montuje se do standardní instalační krabice pro vypínač. Nejprve se zapojí napájecí základna, do svorek se vedou fázový a neutrální vodič a do svorky O odchází kabel ke svítidlu. Připojují se plné jednožilové vodiče nebo lanka s dutinkami o průřezu 0,75 až 2,5 mm², odizolovat je třeba 6 až 7 mm a utahovací moment svorek je nejvýše 0,4 Nm. Do jedné svorky patří vždy jen jeden vodič a izolace vodičů musí být nejméně PVC T105 °C.

Základna se vloží do krabice, montážní deska se přišroubuje dvěma šrouby, pak se zapne jistič a zkontroluje se, že svítí stavová LED napájení. Poté se jistič opět vypne a teprve nasazuje displej. Horní hrana se zavěsí na dva závěsy základny, spodní se přitlačí, až zaklapne, a nakonec se zajistí šroubem zespodu. Sestava s displejem má rozměry 87 x 178 x 36 mm a hmotnost 292 g, samotný displej bez základny je hluboký 11 mm a váží 246 g.

Co si ještě připravit

• Krabici, ve které je i nulový vodič. Samotná fáze nestačí. Ve starších bytech bývá k vypínači vedená jen ona, proto si obsah krabice ověřte dřív, než panel objednáte.
• Přístroj na ověření, že vodiče nejsou pod napětím. Před každým zásahem se vypíná jistič a beznapěťový stav se měří.
• Jistič před panelem, charakteristika B nebo C. Jmenovitý proud nejvýše 16 A, vypínací schopnost od 6 kA a třída omezení energie 3.
• Vodiče 0,75 až 2,5 mm² s izolací alespoň PVC T105 °C, odizolované na 6 až 7 mm. Do každé svorky jde jen jeden vodič.
• Čidlo teploty a vlhkosti zvlášť. Panel si tyto veličiny neměří, na displeji je zobrazuje z jiných zařízení ve vašem účtu.
• Základnu Shelly 2-Output Power Base for Wall Display, pokud mají být okruhy dva. Dodávaná základna spíná jeden.

Kde najde využití

• hlavní ovládací místo u vchodu bytu nebo domu, ze kterého spustíte scénu při odchodu i příchodu
• obývací pokoj, kde jeden panel spíná hlavní světlo a zároveň ovládá ostatní zařízení Shelly
• hotelové pokoje a apartmány, kde má host zastat všechno ovládání jedním přehledným displejem
• menší kanceláře, ordinace a prodejny, tedy lehký komerční provoz
• administrativní a školní budovy s centrálně řízeným osvětlením
• sledování spotřeby zařízení v místnosti a řízení vytápění, větrání a klimatizace podle údajů z domácnosti Shelly

Důležité před nákupem

• Panel se napájí ze sítě 100 až 240 V AC a v krabici potřebuje fázový i neutrální vodič. Ve starších instalacích bývá u vypínače přiveden jen fázový, počítejte s tím dopředu.
• Základna v balení má jeden reléový výstup. Dva samostatné okruhy dostanete až po výměně za Shelly 2-Output Power Base for Wall Display, která se prodává zvlášť a je určena pro řadu i.
• Relé zvládne proud do 5 A a napětí do 240 V AC. Určeno je pro ovládání osvětlení a jmenovité zatížení se nesmí překročit.
• Displej lze napájet i kabelem USB-A na USB Type-C. Při napájení přes USB ale spínací obvod nefunguje, takže takto panel používejte jen tam, kde nic spínat nemá.
• Napájecí okruh musí chránit jistič charakteristiky B nebo C. Jeho jmenovitý proud smí být do 16 A, zkratová vypínací schopnost od 6 kA výše a třída omezení energie 3. Tam, kde je riziko vyšší, tedy hlavně v koupelně, přibývá ještě chránič 30 mA typu A nebo lepší.
• Vestavěné senzory jsou světelný, přiblížení, G senzor a mikrofon. Teplotu a vlhkost pro klimatické scénáře a hlídání plísní musí dodat jiná zařízení v účtu Shelly Smart Control.
• Zařízení je určeno pouze do vnitřních prostor, do prostředí bez nečistot a vlhkosti, s teplotou -20 až 40 °C, relativní vlhkostí 30 až 70 % a nadmořskou výškou do 2000 m.
• Panel nesmí být za provozu zakrytý látkou ani nábytkem, bránilo by to odvodu tepla.
• Skriptování přímo v zařízení panel nenabízí. Pokud stavíte automatizace na vlastních skriptech, ponechte je na modulech, které je umí.
• Čistí se měkkým suchým hadříkem. Rozpouštědla, čisticí prostředky ani abrazivní materiály na sklo nepatří a zařízení se nesmí ponořit do vody ani mýt pod tekoucí vodou.
• Panel může uchovávat osobní údaje. Před likvidací nebo předáním dalšímu uživateli jej vraťte do továrního nastavení.

Připojovací svorky

Časté dotazy

Potřebuje Shelly Wall Display X2i nulový vodič?
Při síťovém napájení ano. Napájecí základna nese svorku L i svorku N a bez nulového vodiče panel k síti nepřipojíte. Displej lze napájet i z portu USB Type-C, tehdy ale spínací obvod k dispozici není.

Kolik okruhů panel sám spíná?
Jeden. Základna dodávaná s panelem má jeden reléový výstup do 5 A. Dva okruhy umožní až základna Shelly 2-Output Power Base for Wall Display pro řadu i.

Kde panel bere údaje o spotřebě?
Zobrazuje spotřebu zařízení v místnosti z účtu Shelly Smart Control. Naměřené hodnoty do něj posílají ta zařízení, například měřicí moduly Shelly.

Dá se panel používat na výšku?
Ano, v nastavení se volí mezi panoramatickým zobrazením a zobrazením na výšku.

Jde ovládat i bez aplikace?
Ano. Po připojení do sítě dostane panel IP adresu a na ní běží vestavěné webové rozhraní, které stačí otevřít prohlížečem ve stejné síti.

Co se stane, když panel napájím přes USB Type-C?
Displej běží, ale spínací obvod v takovém případě není k dispozici.

Měří panel teplotu a vlhkost?
Ne. Vestavěné jsou světelný senzor, senzor přiblížení, G senzor a mikrofon. Teplotu a vlhkost dodají jiná zařízení Shelly a panel je zobrazí.

Jaké svítidlo na výstup připojím?
Odporové žárovky a halogeny, kapacitní zátěže typu LED žárovek, LED driverů a kompaktních zářivek a indukční zátěže typu transformátorů pro LED svítidla, vždy do 5 A.

Shelly Wall Display X2i nebo Shelly Wall Display X1i?

Shelly Wall Display X1i zvolte tam, kde je málo místa a stačí čtvercový displej 4 palce. Shelly Wall Display X2i zvolte tam, kde chcete širokou plochu 6,95 palce s rozlišením 1440 x 720 px.
