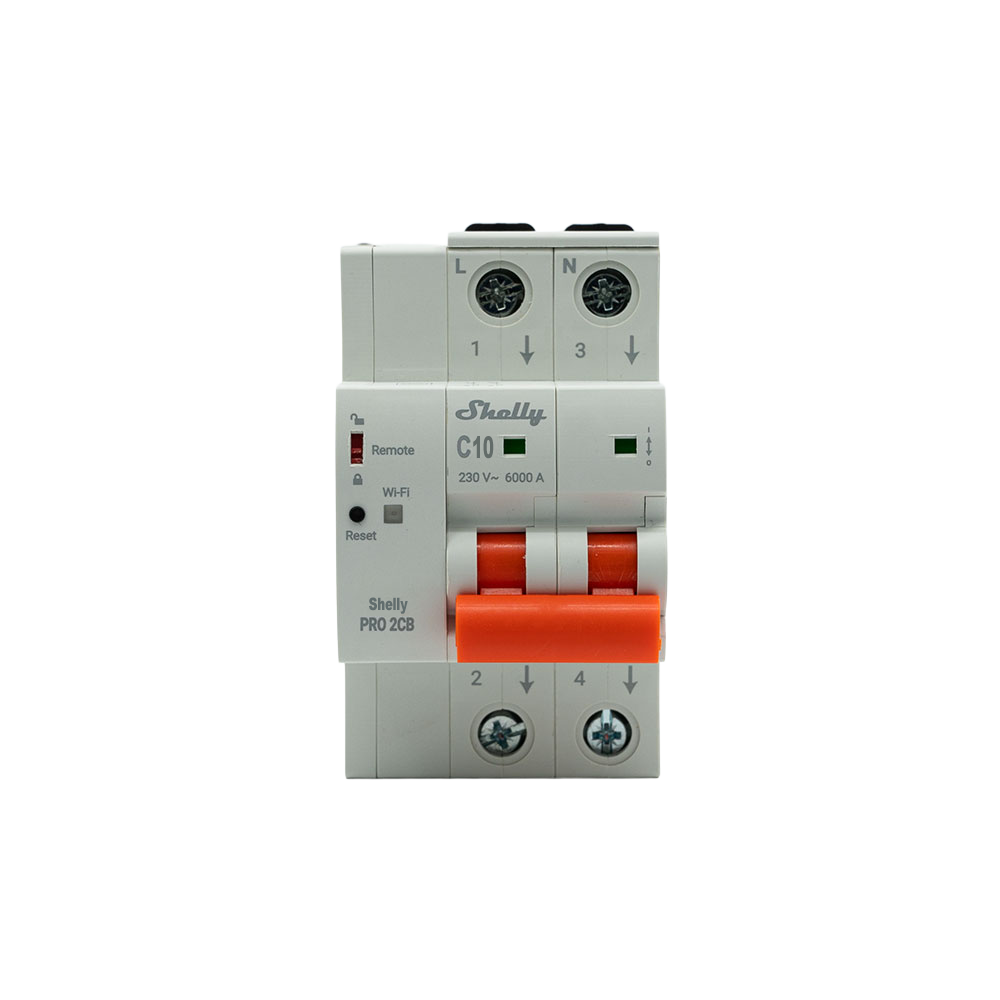

SHELLY Pro 2CB C10 Chytrý dvoupólový jistič na DIN lištu 10 A s vypínací charakteristikou C a měřením napětí Wi-Fi Bluetooth LAN

Potřebujete odstavit jednofázový okruh tak, aby od sítě byly oddělené oba jeho vodiče, a ještě se o tom dozvědět na dálku? Shelly Pro 2CB C10 je dvoupólový chytrý jistič na DIN lištu se jmenovitým proudem 10 A a vypínací charakteristikou C. Vedení chrání před přetížením i zkratem, sleduje napětí na přívodu a okruh rozpojí i tehdy, když u rozvaděče nikdo nestojí.

Je to pro vás?

Ano, pokud

• jistíte jednofázový okruh a chcete při vypnutí rozpojit fázový i nulový vodič současně
• vystačíte se jmenovitým proudem 10 A a s vypínací charakteristikou C, tedy s běžnými zásuvkovými a světelnými okruhy i menšími motory
• potřebujete okruh odstavit na dálku před plánovaným zásahem a samotnou práci na něm začít až po zamčení bezpečnostního přepínače a po zkoušce beznapěťového stavu u rozvaděče
• chcete, aby se zátěž sama odpojila, když napětí na přívodu vystoupí nad nastavenou horní mez nebo klesne pod nastavenou dolní mez
• máte na liště volné místo o šířce 54 mm
• vedete do rozvaděče síťový kabel, protože za plechovými dveřmi bývá bezdrátový signál slabý
• chcete stav okruhu číst lokálně, z webového rozhraní nebo přes MQTT, i když je cloud nedostupný

Ne, zvolte jiný model, pokud

• máte na okruhu tři fáze. Všechny tři odpojí naráz Shelly Pro 3CB s nejvyšším provozním napětím 415 V, jehož nulovým vodičem vedení prochází dál
• má nulový vodič okruhem procházet nepřerušený a rozpojit se má jen fáze. K tomu slouží Shelly Pro 1CB
• vaše vedení vyžaduje jiný jmenovitý proud. Stejné dvoupólové provedení nabízí Shelly Pro 2CB také jako C16, C25, C32, C40 a C63
• chcete odečítat spotřebu v kilowatthodinách. Odběr měří samostatný elektroměr, například Shelly Pro EM-50 s proudovým transformátorem
• potřebujete zátěž spínat několikrát za hodinu. Dálkové přepínání je navrženo na méně než jedno přepnutí za minutu

Hlavní vlastnosti

• dvoupólové provedení pro jednofázový okruh, chráněný je fázový i nulový vodič
• jmenovitý proud 10 A a vypínací charakteristika C
• 6 kA vypínací schopnosti při zkratu podle IEC 60898-1
• nadproudová spoušť tepelná i magnetická
• nastavitelná ochrana proti přepětí a podpětí s volitelným samočinným návratem
• voltmetr na přívodu s přesností ±5 % a vnitřní teplotní čidlo
• dálkové zapnutí i vypnutí přes Wi-Fi, Bluetooth nebo Ethernet
• bezpečnostní přepínač na čelním panelu pro mechanické vyřazení dálkových povelů
• paměť posledních 50 událostí i se zdrojem povelu
• montáž na DIN lištu, šířka 54 mm a hmotnost 335 g

Co produkt umí

Základem je klasický jistič. Při přetížení jej rozpojí tepelná spoušť, při zkratu spoušť magnetická, a protože jsou oba póly spřažené do jedné páky, odpojí se fázový i nulový vodič ve stejný okamžik. Charakteristika C snese krátké rozběhové špičky, takže si poradí i se zátěží, která se při zapnutí nadechne, například s čerpadlem nebo s transformátorovým zdrojem. Vypínací schopnost 6 kA říká, jak velký zkratový proud dokáže přístroj bezpečně přerušit.

Nad tím sedí elektronika napájená přímo ze vstupních svorek. Voltmetr sleduje napětí mezi přívodním fázovým a nulovým vodičem a webové rozhraní jeho okamžitou hodnotu ukazuje vedle tlačítka pro dálkové rozepnutí i sepnutí. Pro přepětí i pro podpětí se nastavuje vlastní mez ve voltech a k tomu reakční zpoždění v sekundách, aby krátký pokles napětí okruh zbytečně neodstavil. Když je povolen samočinný návrat, jistič se po návratu napětí do nastaveného pásma sepne zpět sám, a to teprve poté, co se hodnota udrží v pásmu po nastavenou dobu.

Každé zapnutí a vypnutí se ukládá do paměti přístroje s časovým razítkem a se zdrojem povelu, takže je z historie poznat, zda okruh rozepnula ochrana, ruka u rozvaděče, nebo povel ze sítě. K dispozici je posledních 50 záznamů. Přístroj si vede i počítadlo rozepnutí a měří svou vnitřní teplotu, takže dokáže ohlásit vlastní přehřátí stejně jako podpětí nebo přepětí.

Ovládání a komunikace

Bezdrátově se přístroj hlásí na 2,4 GHz standardem 802.11 b/g/n a k tomu přes Bluetooth 4.2 BLE, po drátě konektorem RJ45 v roli klienta i v roli serveru. Uložit si dokáže dvě bezdrátové sítě a při výpadku té první přejde na druhou. Nastavení i ovládání drží ve vlastním webovém rozhraní, na které se dostanete ze stejné sítě, bez internetu a bez cloudu. Kdo chce mít okruh po ruce i z mobilu, přidá si jej do aplikace Shelly Smart Control nebo do jejího webového protějšku.

Pro vlastní systém jsou připraveny MQTT, HTTP a RPC, odchozí WebSocket a RPC přes UDP, s podporou TLS u příchozích spojení. Události jako zapnutí, vypnutí, přepětí, podpětí a přestavení bezpečnostního přepínače umí přístroj rozeslat jako webhooky, kterých pojme 20 a ke každému až 5 adres. Automatiku lze nechat běžet i uvnitř přístroje. Zvládne až 10 skriptů v JavaScriptu, týdenní plány i plány zadané cronem po sekundách, virtuální komponenty pro vlastní tlačítka a hodnoty, párování na senzory BTHome a malé úložiště KVS na 50 dvojic klíč a hodnota. Zapnout jde také šíření Wi-Fi signálu dál do okolí rozvaděče a příjem dat z Bluetooth zařízení v dosahu.

Instalace a použití

Místem montáže je DIN lišta v rozvaděči a práce se svěřuje jen elektrikáři s kvalifikací a certifikací podle národních předpisů. Nejprve vypněte hlavní jistič a vhodným zkušebním přístrojem ověřte beznapěťový stav na všech připojovaných vodičích. Fázový vodič přívodu jde na svorku 1/L, nulový na svorku 3/N, výstupní svorky 2 a 4 pak vedou k zátěži. Z dvojice vstupních svorek si přístroj bere i napájení své chytré části, takže nulový vodič musí být na svorce 3/N opravdu připojen.

Pevný vodič smí mít nejvýše 6 mm², vodič s lankem nejvýše 25 mm² a flexibilní nejvýše 16 mm², odizolovaná délka je 15 mm a utahovací moment nejvýše 2,5 Nm. Kabel do konektoru RJ45 zapojujte a odpojujte jen tehdy, když je přístroj bez napětí, a použijte kabel, jehož koncovka nemá v místě úchopu odhalený kov. Přístroj patří do interiéru, do prostředí se stupněm znečištění 2, do vlhkosti 30 až 70 % a do nadmořské výšky 2000 m. Horní hranice okolní teploty je 40 °C. Než se pustíte do práce na jištěném okruhu, přepněte bezpečnostní přepínač na čele do zamčené polohy, aby okruh neoživil povel ze sítě.

Kde najde využití

• zásuvkové a světelné okruhy v bytech a rodinných domech, kde se má při vypnutí oddělit i nulový vodič
• servisní a technologické okruhy, které se před údržbou odstavují na dálku a zpět se nahazují až po kontrole na místě
• pronajímané prostory, chaty a rekreační objekty s vytápěným rozvaděčem uvnitř budovy, kde správce potřebuje okruh vypnout, aniž by k rozvaděči jel
• okruhy s citlivou elektronikou, které mají odpadnout při přepětí nebo při poklesu napětí a naskočit až po jeho návratu do nastaveného pásma
• vnitřní rozvaděče napájené z ostrovních a hybridních sestav, kde napětí kolísá a kde se stav větve hlídá vzdáleně
• malé provozovny, dílny a serverovny, kde má být z historie dohledatelné, kdo a čím okruh rozepnul

Důležité před nákupem

• Dálkově zapnout jde jen okruh, který byl dálkově vypnut. Pokud jistič vybavila ochrana nebo jej někdo shodil pákou, zůstane tlačítko v aplikaci nečinné, dokud páku znovu nenahodíte rukou u rozvaděče.
• V zamčené poloze odstaví přepínač nejen dálkové povely, ale spolu s nimi i ochranu proti přepětí a podpětí. Po skončení práce na okruhu jej proto vraťte zpět.
• Elektronická část se napájí ze svorek 1/L a 3/N. Bez připojeného nulového vodiče zůstane elektronika bez napětí, i když jištění pracuje.
• Dvoupólové provedení je určeno pro jednofázový okruh. Nejvyšší provozní napětí je 240 V, nejnižší 160 V, takže na dvě fáze sítě 400 V se tento přístroj nehodí.
• Přístroj měří napětí na přívodu. Odběr v kilowatthodinách sleduje samostatný elektroměr, který se do rozvaděče doplňuje vedle jističe.
• Hodnota 10 A je jmenovitý proud jištění. Kolik zátěže okruh unese, určuje průřez vedení a charakter zátěže, nikoli přepočet ampérů na watty.
• Chytrý modul spotřebuje méně než 3 W a ztrátový výkon samotného jističe je u této verze 2,26 W. V hustě obsazeném rozvaděči s tím počítejte při odvodu tepla.
• Mechanický indikátor stavu má barvy obráceně, než by člověk čekal. Červená znamená sepnutý obvod, zelená rozepnutý.
• Dálkové přepínání je navrženo na méně než jedno přepnutí za minutu, tedy na řízené odstavení okruhu, ne na časté cyklování zátěže.
• Elektrická výdrž je vyšší než 6000 cyklů, mechanická vyšší než 20 000 cyklů.
• Vypínací charakteristika C vyžaduje pro samočinné odpojení nižší impedanci poruchové smyčky než charakteristika B, proto ať podmínky odpojení potvrdí projekt nebo výchozí revize.
• Na liště přístroj zabere 54 mm a váží 335 g, což je při plánování rozvaděče znát oproti jednopólovému provedení.
• Tlačítko reset se drží pět sekund pro zapnutí přístupového bodu a Bluetooth, deset sekund pro návrat do továrního nastavení.
• Přístroj patří do vnitřního rozvaděče. Do venkovního rozvaděče ani do vlhkého prostoru nepatří.

Připojovací svorky

Časté dotazy

Potřebuji k němu nulový vodič?
Ano. Nulový vodič jde na vstupní svorku 3/N a na výstupní svorku 4 se vrací z okruhu. Ze stejné dvojice vstupních svorek se napájí i elektronická část přístroje.

Rozpojí opravdu oba vodiče?
Ano. Dvoupólové provedení je určeno pro jednofázové obvody, které vyžadují ochranu fázového i nulového vodiče, a oba póly se ovládají jednou pákou.

Nahodí se po vybavení sám?
Po přepětí nebo po podpětí ano, pokud je zapnutý samočinný návrat a napětí se udrží v nastaveném pásmu po zadanou dobu. Po nadproudovém vybavení nebo po ručním shození páky je potřeba jistič nahodit rukou.

Funguje bez internetu?
Ano. Jako jistič pracuje samostatně a vlastní webové rozhraní si nese s sebou, takže na ovládání i nastavení stačí místní síť. Časové plány ale potřebují synchronizovaný čas, a k tomu je přístup na internet nutný.

Kolik místa zabere v rozvaděči?
Šířka je 54 mm, výška 93 mm a hloubka 76 mm.

Jakou zátěž na něj smím připojit?
Libovolnou až do jmenovitého proudu jističe, tedy do 10 A, při správně navrženém průřezu vedení.

Jak zjistím, co se s okruhem dělo?
V paměti přístroje je posledních 50 událostí i s časem a se zdrojem povelu, takže se dá odlišit zásah ochrany od ručního vypnutí i od povelu ze sítě.

Jak jej napojím na vlastní řídicí systém?
Přes MQTT, přes HTTP a RPC, přes odchozí WebSocket nebo přes RPC po UDP. Události umí posílat i jako webhooky na vlastní adresy.

Shelly Pro 2CB C10 nebo Shelly Pro 1CB C10?

Shelly Pro 2CB C10 zvolte, když má být okruh po vypnutí oddělen od sítě oběma vodiči, tedy typicky tam, kde se vyžaduje oddělení obou vodičů, nebo kde to předepisuje projekt. Shelly Pro 1CB C10 zvolte, když stačí přerušit fázi a na liště se počítá každý milimetr, protože se obejde s 36 mm místo 54 mm a má poloviční ztrátový výkon, 1,13 W proti 2,26 W.
