SHELLY i4 Gen3 Vstupní modul pro aktivaci scén, WiFi, Bluetooth

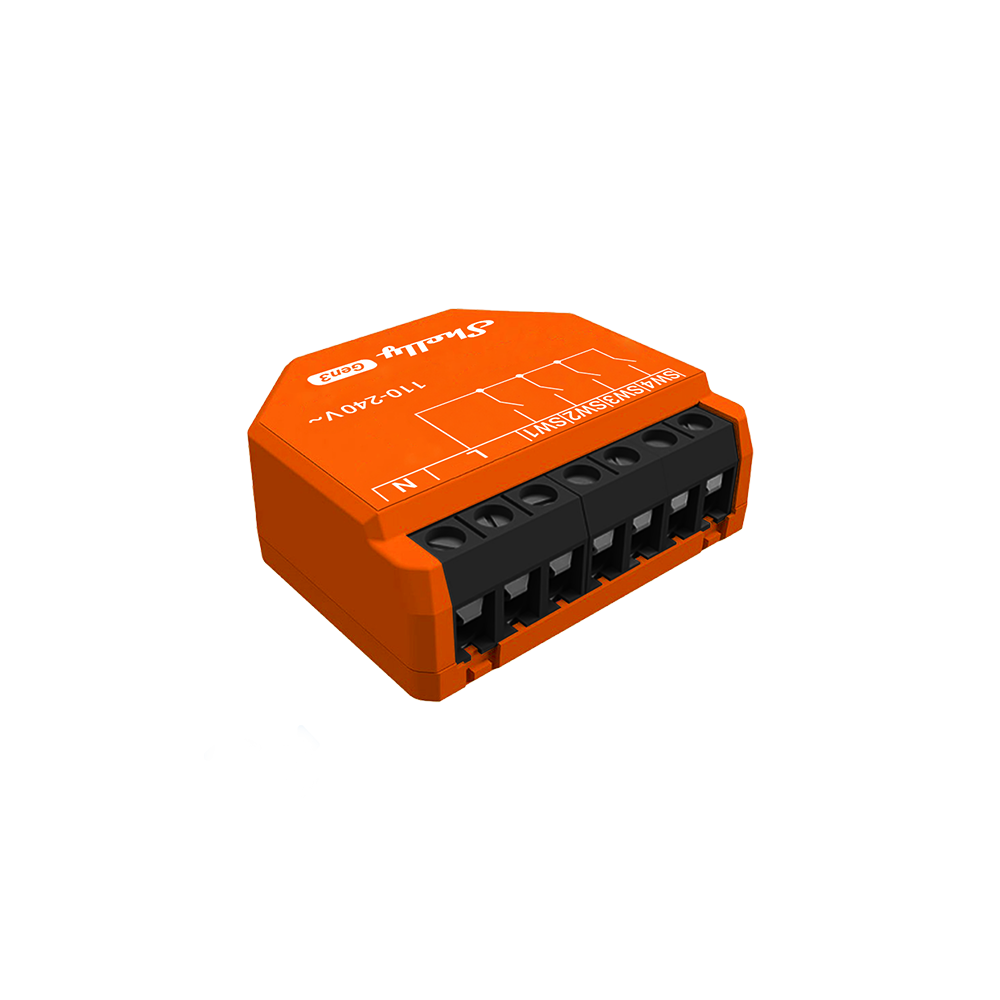

Běžný vypínač ovládá světlo. Shelly i4 Gen3 z něj udělá spouštěč scén a automatizací. Snímá stav až čtyř vypínačů nebo tlačítek na svorkách SW1 až SW4 a každé stisknutí může spustit scénu, akci nebo celý řetězec. Modul má 37 x 42 x 16 mm a schová se do instalační krabice za stávající vypínač.

Je to pro vás?

• Ano, když chcete klasickými vypínači ovládat chytrou domácnost.
• Ano, když máte za vypínačem síťové napětí i nulový vodič a volné místo v krabici.
• Ano, když chcete z jednoho místa spouštět scény, sladěné akce nebo celý scénář.
• Ano, když potřebujete až čtyři nezávislé vstupy pod jednou krabicí.
• Ne, když potřebujete něco spínat. Modul žádný výstup nemá a povel posílá jinému zařízení.
• Ne, když máte za vypínačem jen nízké stejnosměrné napětí. Na to je verze Plus i4DC s napájením 5 až 24 V DC.
• Ne, když stavíte na Google Smart Home nebo Samsung SmartThings. Výrobce u obou výslovně uvádí, že podporované nejsou.

Hlavní vlastnosti

• Čtyři vstupy pro vypínače nebo tlačítka na svorkách SW1 až SW4
• Napájení 110 až 240 V AC při 50 nebo 60 Hz, spotřeba pod 1 W
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2 s BLE
• Brána pro zařízení Shelly BLU, přijaté signály posílá dál
• Rozšíření dosahu Wi-Fi pro zařízení IoT
• Skriptování, MQTT a 20 webhooků, každý až s pěti adresami
• Procesor ESP-Shelly-C38F a paměť 8 MB
• Rozměry 37 x 42 x 16 mm, hmotnost 19 g, oranžové tělo s černými svorkami

Co produkt umí

Modul sleduje stav čtyř vstupů a podle nich spouští akce. Ručně tak zapnete nebo vypnete připravenou scénu, rozběhnete několik sladěných akcí najednou nebo odstartujete složitější scénář se spouštěči. Ovládat se s ním dají další zařízení Shelly i cizí systémy přes HTTP nebo MQTT.

Vedle hlavního úkolu zvládá dvě věci navíc. Dělá bránu mezi zařízeními Shelly BLU a zbytkem ekosystému, tedy přijme jejich signál přes Bluetooth a předá ho do cloudu nebo lokálně jinému zařízení. A umí rozšířit dosah Wi-Fi pro zařízení IoT, což se hodí na okraji bytu. Firmware podporuje skriptování, virtuální komponenty a dokumentované HTTP API.

Ovládání a komunikace

Wi-Fi 802.11 b/g/n v pásmu 2401 až 2483 MHz s dosahem 30 m v budově a 50 m venku, Bluetooth 4.2 s BLE v pásmu 2400 až 2483,5 MHz s dosahem 10 m v budově a 30 m venku. V lokální síti funguje samostatně, po připojení k internetu jej lze ovládat i na dálku.

Modul má vlastní vestavěné webové rozhraní pro nastavení, takže se obejde i bez aplikace. U integrací je třeba být přesný. Amazon Alexa je podporována prostřednictvím rutiny virtuálního zařízení, u Google Smart Home a Samsung SmartThings výrobce výslovně uvádí, že podporované nejsou.

Vybavení

• Čtyři vstupní svorky SW1 až SW4 pro běžné vypínače i tlačítka
• Tři napájecí svorky, jedna N a dvě L
• Ovládací tlačítko, pět sekund zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení
• Jednobarevná LED, která blikáním hlásí stav připojení a aktualizaci
• Rozšiřující rozhraní Shelly, sériové rozhraní výrobce
• Ochrana proti přehřátí a vnitřní snímač teploty, obojí uvádí výrobce
• Plastové tělo v oranžové s černými svorkami

Instalace a použití

Modul se vkládá do instalační krabice za vypínač nebo zásuvku. Na svorky L a N jde fázový a nulový vodič, na svorky SW1 až SW4 ovládací prvky. Vodiče se odizolují na 6 až 7 mm a šrouby svorek se dotahují momentem nejvýše 0,4 Nm.

Pozor na rozšiřující rozhraní. U napájeného modulu je na něm vysoké napětí, výrobce na to výslovně upozorňuje. Zapojení doporučujeme svěřit kvalifikovanému elektrikáři. Rozsah provozu je -20 až 40 °C při vlhkosti 30 až 70 % RH a maximální nadmořské výšce 2000 m.

Co si ještě připravit

• Nulový vodič v krabici. Modul má napájecí svorky N i L, bez nuly jej nezapojíte.
• Volné místo za vypínačem. Tělo má 37 x 42 x 16 mm, v mělké krabici s tlustými vodiči bývá těsno.
• Zařízení, které bude spínat. Samotný i4 Gen3 nic nezapne, pouze pošle povel dál.
• Wi-Fi signál v místě montáže. V kovové krabici nebo v hluboké stěně může být slabší, než se čeká.
• Kvalifikovaného elektrikáře. Je to zařízení na síťové napětí a na rozšiřujícím rozhraní je vysoké napětí.
• Promyšlený scénář. Čtyři vstupy dávají smysl teprve tehdy, když je předem jasné, co má které stisknutí udělat.

Kde najde využití

• Klasické vypínače, které mají spouštět scény místo přímého spínání jednoho okruhu.
• Čtyři tlačítka u dveří pro různé režimy místnosti, například večer, odchod, úklid a vše vypnout.
• Místa, kde je třeba přiblížit bránu k zařízením Shelly BLU, která jsou mimo dosah jiné brány.
• Okraje bytu, kde slábne Wi-Fi pro zařízení IoT.
• Rekonstrukce, kde se stávající ovládací prvky zapojují do chytré domácnosti bez výměny vypínačů.
• Hotely a pronájmy, kde má host ovládat vše jedním panelem tlačítek.

Důležité před nákupem

• ⛔ Modul nemá výstup. Nic nespíná, jen čte vstupy a posílá povely dál.
• ⛔ Napájí se ze sítě 110 až 240 V AC. Verze Plus i4DC pro 5 až 24 V DC je jiný model s jinými svorkami.
• ⛔ Na rozšiřujícím rozhraní je u napájeného modulu vysoké napětí. Výrobce na to upozorňuje samostatnou výstrahou.
• ⛔ Google Smart Home ani Samsung SmartThings podporované nejsou. Výrobce to u obou uvádí výslovně. Amazon Alexa ano, prostřednictvím rutiny virtuálního zařízení.
• ⚠️ Výrobce uvádí vnitřní teplotní snímač a ochranu proti přehřátí. Měření teploty místnosti u tohoto modelu neuvádí, nekupujte jej jako pokojový teploměr.
• ⚠️ Provozní rozsah je -20 až 40 °C a vlhkost 30 až 70 % RH. Do vlhkého sklepa ani na nechráněné místo nepatří.
• ⚠️ Krytí IP výrobce neuvádí. Je to přístrojová krabice do suchého prostředí, ne do venkovního.

Připojovací svorky

Elektrikář potřebuje tyto hodnoty ještě před příjezdem. Všechny jsou od výrobce.

🔑 Nejčastější překážka není průřez ani moment, ale chybějící nulový vodič za starým vypínačem. Ve starších rozvodech tam bývá jen fáze, a pak modul zapojit nelze.

Časté dotazy

Kolik vypínačů k němu připojím?
Čtyři, na svorky SW1 až SW4. Každý vstup je samostatný.

Zapne mi světlo?
Přímo ne. Modul žádný výstup nemá, povel pošle zařízení, které světlo spíná.

Funguje s Google Home?
Nefunguje. Výrobce u Google Smart Home i u Samsung SmartThings výslovně uvádí, že podporované nejsou. U Amazon Alexa je podpora zajištěna prostřednictvím rutiny virtuálního zařízení.

Co znamená brána BLU?
Modul přijímá signály zařízení Shelly BLU a předává je do cloudu nebo lokálně dalšímu zařízení bez Bluetooth.

Jaký je rozdíl oproti Plus i4DC?
Napájení a svorky. Tento model běží na 110 až 240 V AC a zvládne vodiče do 4 mm², Plus i4DC běží na stejnosměrných 5 až 24 V a bere vodiče do 1,5 mm².

Co modul umí a s čím se spojí

U vstupního modulu se snadno předpokládá, že zvládá i to, co větší kusy Shelly. Tento seznam říká, co výrobce uvádí a co výslovně vylučuje.

Rozdíl mezi posledními dvěma druhy řádků je záměrný. Ne je doložený údaj výrobce, neuvádí znamená, že to prostě nevíme a nic nedomýšlíme.
