SHELLY Pro 4PM Spínací modul na DIN lištu 4kanálový s měřením spotřeby a barevným displejem, WiFi, Bluetooth, LAN

Čtyři okruhy v jednom modulu a k tomu barevný displej, na kterém je stav vidět bez telefonu. Shelly Pro 4PM je čtyřkanálový spínač na DIN lištu, který měří spotřebu a nechá se ovládat třemi tlačítky přímo v rozvaděči.

Je to pro vás?

• Ano, pokud spínáte čtyři okruhy a chcete je mít pod dohledem i bez aplikace.
• Ano, pokud potřebujete spínat čtyři okruhy jedné fáze a vidět jejich stav přímo v rozvaděči. Toto provedení má pro každý kanál vlastní fázový přívod.
• Ne, pokud spínáte stejnosměrné napětí. Výrobce jej pro tento modul neuvádí.
• Pozor na revize. Novější revize V2 má jeden společný fázový přívod a jiné svorky. Toto je provedení V1.

Hlavní vlastnosti

• čtyři reléové výstupy O1 až O4
• maximální spínaný proud 16 A na kanál, celkem nejvýše 40 A
• maximální spínané napětí 240 V AC
• měření napětí i proudu a vnitřní teplotní čidlo
• barevný displej a tři ovládací tlačítka na čelní straně
• ochrana proti přehřátí, přepětí, nadproudu i překročení výkonu
• čtyři vstupy S1 až S4 pro vypínače nebo tlačítka
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet přes RJ45

Co produkt umí

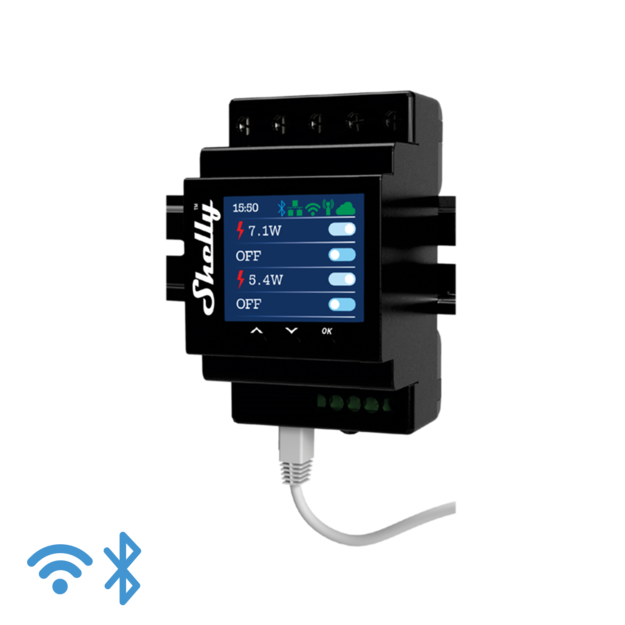

Spíná čtyři okruhy a u každého sleduje napětí i proud. Displej ukazuje horní lištu se stavem, tedy čas a ikony pro Bluetooth, LAN, Wi-Fi v režimu klienta i přístupového bodu a pro cloud. Chybějící ikona znamená vypnutou funkci. U LAN, Wi-Fi a cloudu je červená zapnutá bez spojení a zelená připojená, Bluetooth má po zapnutí ikonu modrou. Ve zbytku obrazovky se přepínají nabídky, na hlavní jsou čtyři výstupy a jejich stav, dále síť, kompletní přehled stavu a údržba s resetem Wi-Fi, továrním nastavením a restartem.

Ovládání a komunikace

Levé tlačítko posouvá nabídkou nahoru, prostřední dolů a pravé displej probudí, podržením se vstoupí do nabídky a stiskem se potvrdí položka. Z podnabídky zpět se dostanete podržením stejného tlačítka. Modul podporuje Wi-Fi, Bluetooth i Ethernet přes RJ45, umí MQTT a skriptování, zvládne dvacet plánů a dvacet webhooků po pěti adresách, CoAP nepodporuje. Uvnitř běží ESP32-D0WDQ6 s 8 MB paměti flash.

Instalace a použití

Napájení je 110 až 240 V AC, nulový vodič je potřeba a vlastní spotřeba je pod 4 W. Toto provedení má pět napájecích vstupů, tedy čtyři fázové a jeden nulový. Výrobce přístroj uvádí jako jednofázový, takže všechny čtyři fázové vstupy patří na tutéž fázi. Modul je na liště široký 53 mm.

• všechny šroubové svorky berou vodič 0,5 až 2,5 mm²
• maximální utahovací moment 0,4 Nm
• odizolování vodiče 6 až 7 mm
• kabel LAN připojujte i odpojujte jen při vypnutém napájení
• konektor kabelu LAN nesmí mít kovové části tam, kde se ho dotýkáte

Vybavení

Barevný displej na čele není ozdoba. V rozvaděči, kde je dvacet přístrojů a jeden z nich nespíná, je rozdíl mezi otevřením aplikace a jedním pohledem na čelo podstatný.

• čtyři reléové výstupy O1 až O4 a čtyři vstupy S1 až S4 pro vypínač nebo tlačítko
• pět napájecích vstupů, tedy čtyři fázové a jeden nulový
• voltmetr, ampérmetr a vnitřní čidlo teploty
• čtyři ochranné funkce, proti přehřátí, přepětí, nadproudu a překročení výkonu
• barevný displej a tři tlačítka na čelní straně
• konektor RJ45 a k tomu Wi-Fi 802.11 b/g/n a Bluetooth 4.2 v pásmu 2400 až 2495 MHz
• procesor ESP32-D0WDQ6 s 8 MB paměti flash
• dvacet plánů, dvacet webhooků po pěti adresách, skriptování a MQTT

Indukční zátěž výrobce připouští jen se členem RC. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček i klimatizací. Odporová a kapacitní zátěž člen nepotřebuje.

Co si ještě připravit

• Čtyři fázové přívody na tutéž fázi. Každý kanál má vlastní vstup, přístroj je však jednofázový. Propojení všech čtyř na jednu fázi je normální stav, ne kompromis.
• Člen RC ke každé indukční zátěži. Bez něj výrobce indukční zátěž nepřipouští. Zapojuje se paralelně k zátěži.
• Momentový šroubovák na 0,4 Nm. Platí pro všechny svorky tohoto provedení. Hodnota 1,5 Nm patří revizi V2 a sem ne.
• Vodič 0,5 až 2,5 mm² a odizolování 6 až 7 mm. Silnější vodič se do svorky nedostane.
• Místo na liště se šířkou 53 mm. Modul je vysoký 96 mm a hluboký 59 mm.
• Síťový kabel s nekovovým konektorem a vypnuté napájení. Kabel LAN se připojuje i odpojuje jen bez napětí a konektor nesmí mít kovové části tam, kde jej držíte.
• Rozvaděč s výhledem na čelo přístroje. Displej má smysl jen tehdy, když je na něj vidět bez rozebírání krytu.
• Vnitřní prostředí. Teplota 0 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m.

Kde najde využití

• byt nebo dům se čtyřmi okruhy řízenými z jednoho místa
• rozvaděč, kde má být stav vidět i bez telefonu
• provozovna se sledováním odběru jednotlivých okruhů
• instalace, kde se místo na liště počítá a čtyři relé mají být pohromadě
• rozvaděč s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Čtyři kanály po 16 A neznamenají 64 A. Součet je omezený na 40 A.
• Tohle je provedení V1 se čtyřmi samostatnými fázovými přívody a se svorkami na 0,5 až 2,5 mm². Novější revize V2 má jediný společný fázový přívod a jiné svorky, proto si před nákupem ověřte, kterou verzi kupujete.
• Utahovací moment je 0,4 Nm a platí pro všechny svorky. Revize V2 má na horních svorkách 1,5 Nm, ten sem nepatří.
• Nulový vodič modul potřebuje.
• Indukční zátěž připojujte výhradně s RC členem. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček i klimatizací.
• Modul není určený pro spínání stejnosměrného napětí.

Připojovací svorky

Všechny šroubové svorky tohoto provedení berou vodič 0,5 až 2,5 mm² a utahují se momentem nejvýše 0,4 Nm. Maximální spínané napětí je 240 V střídavých, stejnosměrné napětí výrobce pro tento modul neuvádí.

Časté dotazy

Můžu zatížit všechny čtyři kanály na 16 A?
Nemůžete. Na kanál je to 16 A, ale součet všech čtyř je omezený na 40 A.

K čemu je displej?
Ukazuje stav výstupů a připojení. Přes tři tlačítka se prochází nabídkou, ve které jsou výstupy, síť, přehled stavu i údržba s resetem.

Zvládne každý kanál na jiné fázi?
Ne. Výrobce Pro 4PM uvádí jako jednofázové zařízení se čtyřmi nezávisle ovládanými výstupy. Čtyři fázové vstupy znamenají vlastní přívod pro každý kanál, ne vlastní fázi.

Měří spotřebu?
Ano, je to spínač s měřením spotřeby a má voltmetr i ampérmetr.

Jaké vodiče do něj patří?
Vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm.

Co ukazuje displej

Ovládá se to třemi tlačítky. Levé posouvá nabídkou nahoru, prostřední dolů a pravé displej nejprve probudí, podržením otevře nabídku a stisknutím potvrdí položku. Z podnabídky se zpět dostanete podržením téhož pravého tlačítka.
