SHELLY Pro Dual Cover/Shutter PM Žaluziový modul na DIN lištu pro dvě rolety s barevným displejem a měřením spotřeby, WiFi, Bluetooth, LAN

Barevný displej s menu přímo na modulu znamená, že stav obou rolet vidíte v rozvaděči, ne až v aplikaci. Shelly Pro Dual Cover/Shutter PM ovládá dvě rolety nezávisle a k tomu měří, kolik jejich pohony spotřebují.

Je to pro vás?

• Ano, pokud řídíte dvě rolety nebo žaluzie z rozvaděče.
• Ano, pokud chcete mít stav a nastavení po ruce i bez aplikace. Modul má displej a tři tlačítka.
• Ano, pokud chcete modul připojit kabelem. Kromě Wi-Fi má i Ethernet.
• Ano, pokud u pohonů chcete vidět spotřebu.
• Ne, pokud máte pohony na stejnosměrné napětí. Modul je čistě střídavý.
• Ne, pokud v instalaci nemáte nulový vodič. Bez něj modul nepracuje.
• Ne, pokud máte v rozvaděči místo jen na jeden modul. Tenhle je širší.

Hlavní vlastnosti

• dvě nezávislé rolety, výstupy O1 a O2
• čtyři reléové výstupy, nahoru a dolů pro každou roletu
• 16 A na výstup při 240 V AC
• čtyři vstupy S1 až S4, dva na každou roletu

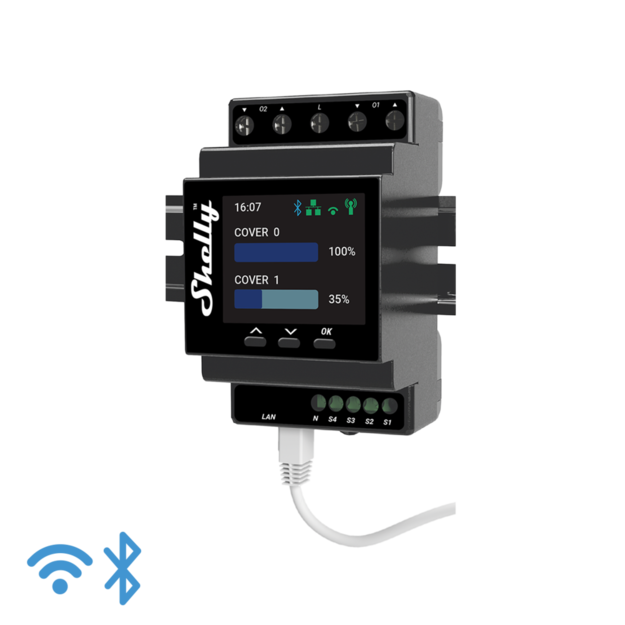

• barevný LCD displej s menu a tři ovládací tlačítka
• měření napětí i proudu
• ochrana proti přehřátí, přepětí, nadproudu i překročení výkonu
• Wi-Fi, Bluetooth a Ethernet přes RJ45
• skriptování, MQTT, 20 plánů a 20 webhooků po pěti adresách
• rozměry 96 x 53 x 59 mm, tmavě šedé provedení

Co produkt umí

Každá roleta má vlastní dvojici výstupů, jeden pro směr nahoru a druhý dolů, a vlastní dvojici ovládacích vstupů. Modul přitom měří napětí i proud, takže vidíte, co pohony odebírají. Modul má také interní teplotní čidlo. Chrání se čtyřmi způsoby najednou: proti přehřátí, přepětí, nadproudu a překročení výkonu. Podporovanou zátěží jsou obousměrné střídavé motory s RC odrušovacími členy, s tím tedy počítejte při návrhu.

Ovládání a komunikace

Nezvyklá je obsluha přímo na modulu. Na čelní desce jsou tři tlačítka a barevný displej:

• levé tlačítko posunuje v menu nahoru
• prostřední posunuje dolů
• pravé probudí displej, delším stiskem otevře menu, krátkým vybere položku a podržením se vrátíte z podmenu zpět

Horní lišta displeje ukazuje krátké stavové informace. Do sítě se modul připojí přes Wi-Fi nebo přes Ethernet, k dispozici je i Bluetooth a vestavěné webové rozhraní. Firmware zvládne skriptování, MQTT, dvacet plánů a dvacet webhooků po pěti adresách. CoAP podporovaný není.

Instalace a použití

Modul je na DIN lištu, měří 96 x 53 x 59 mm a váží 150 g. Napájí se ze střídavé sítě 110 až 240 V a nulový vodič je potřeba. Vlastní spotřeba je pod 3 W. Do zelených konektorů patří vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Vstupy S1 a S2 ovládají první roletu, S3 a S4 druhou, výstupy O1 a O2 mají vždy svorku pro směr nahoru a dolů. Kabel LAN se smí připojovat i odpojovat jen při vypnutém napájení a jeho konektor nesmí mít kovové části tam, kde se ho uživatel dotýká.

Vybavení

Roleta není obyčejná zátěž. Jede proti dorazu, může do něčeho narazit a pohon se nesmí roztočit oběma směry naráz. Právě na tyto tři věci má modul vlastní výbavu.

• Rozpoznání překážky. Když pohon narazí, modul chod zastaví a je-li to v nastavení povoleno, vrátí roletu až do koncového bodu. Citlivost se nastavuje. Výrobce i při zapnutém rozpoznání doporučuje ovládat roletu s přímým výhledem na ni.
• Kalibrace pojezdu, po které modul zná polohu rolety v procentech a umí na ni přesně dojet
• Dva směrové výstupy na jednu roletu, nahoru a dolů, tedy čtyři reléové výstupy celkem
• Měření napětí a proudu a vnitřní čidlo teploty
• Ochrana proti přehřátí, přepětí, nadproudu a nadměrnému výkonu
• Barevný displej s nabídkou a tři ovládací tlačítka přímo na čele

Uvnitř pracuje procesor ESP32-D0WDQ6 s 8 MB paměti flash. Rádio vysílá v pásmu 2400 až 2495 MHz s výkonem pod 20 dBm, Wi-Fi podle 802.11 b/g/n, Bluetooth ve verzi 4.2. Modul zvládne 20 plánů, 20 webhooků s pěti adresami na jeden, skriptování i MQTT. Protokol CoAP nepodporuje.

Co si ještě připravit

• Dva členy RC na každý pohon. Výrobce je u obousměrného motoru rolety doporučuje v hodnotách 0,1 µF / 100 Ω / 1/2 W / 600 V. Motor je indukční zátěž a bez nich vznikají při přepínání směru napěťové špičky.
• Pohon do 1,0 HP při 240 V střídavých, což je zhruba 0,75 kW. Při 120 V střídavých je hranice poloviční.
• Dvě různá jištění. Přívod přístroje se jistí nejvýše 32 A, obvod zátěže s pohonem samostatně a nejvýše 16 A podle normy EN60898-1. U obou výrobce uvádí vypínací charakteristiku B nebo C, vypínací schopnost nejméně 6 kA a třídu omezení energie 3.
• Deset milimetrů volného místa okolo modulu, čekáte-li proudy nad 5 A na kanál. Je to požadavek výrobce, ne doporučení.
• Nulový vodič přímo u modulu. Bez něj modul nepracuje.
• Vodič 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a momentový šroubovák na 0,4 Nm.
• Místo na liště pro čtyři modulové pozice. Modul je široký 53 mm, takže při rozteči 17,5 mm tři pozice nestačí. Je vysoký 96 mm, hluboký 59 mm a váží 150 g.
• Suchý vnitřní prostor. Teplota -20 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m, stupeň znečištění 2.
• Beznapěťový stav při zapojování síťového kabelu. Kabel LAN se připojuje a odpojuje jen při vypnutém modulu a jeho konektor nesmí mít kovové části tam, kde jej držíte.

Kde najde využití

• dvě venkovní žaluzie nebo rolety ovládané z rozvaděče
• dva pohony se samostatným rozvrhem na jednom modulu
• bytový dům, kde má obsluha vidět stav bez telefonu
• kancelář se stíněním řízeným podle rozvrhu
• instalace s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Podporovanou zátěží jsou obousměrné střídavé motory s RC odrušovacími členy.
• Nulový vodič je potřeba, bez něj modul nepracuje.
• Stejnosměrné napájení ani stejnosměrné spínání modul nepodporuje.
• Maximum je 16 A na výstup při 240 V AC.
• Modul je v tmavě šedém provedení.
• Šířka 53 mm je vyšší než u jednomodulových přístrojů, počítejte s místem na liště.
• CoAP podporovaný není.
• Kabel LAN se připojuje jen ve vypnutém stavu a jeho konektor nesmí mít kovové části na dotyk.
• Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Modul patří do rozvaděče v suchém vnitřním prostoru.
• Instalaci do rozvaděče smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Stejnosměrné napětí modul nespíná, výrobce u něj uvádí prázdnou hodnotu u napájení i u výstupů. Celé zapojení je střídavé.

Časté dotazy

Kolik rolet ovládne?
Dvě, každou nezávisle. Každá má dvojici výstupů pro směr nahoru a dolů.

Jde ovládat bez telefonu?
Ano. Na čelní desce jsou tři tlačítka a barevný displej s menu.

Kolik ampérů unese jeden výstup?
Je to 16 A na výstup při 240 V střídavých.

Potřebuji k pohonům odrušovací člen?
Podporovanou zátěží jsou obousměrné střídavé motory s RC odrušovacími členy.

Funguje na pevné síti?
Ano, má port RJ45. Kabel ale připojujte jen při vypnutém napájení.

Co ukazuje displej

Ovládá se to třemi tlačítky. Levé posouvá nabídkou nahoru, prostřední dolů a pravé displej nejprve probudí, podržením otevře nabídku a stisknutím potvrdí položku. Z podnabídky se zpět dostanete podržením téhož pravého tlačítka.
