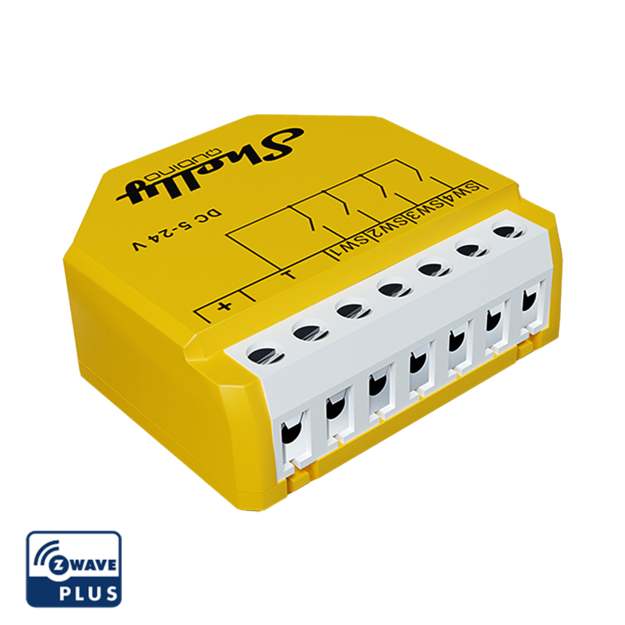

SHELLY Wave i4 DC Modul pro aktivaci scén, Z-Wave

Čtyři tlačítka, čtyři scény a žádné relé. Shelly Wave i4 DC je vstupní modul do sítě Z-Wave, který nic nespíná, zato posílá do brány povely z tlačítek. Napájí se stejnosměrně, 5 až 24 V DC.

Je to pro vás?

• Ano, pokud chcete tlačítky spouštět scény v síti Z-Wave.
• Ano, pokud máte k dispozici stejnosměrné napájení 5 až 24 V.
• Ne, pokud potřebujete něco spínat. Modul nemá žádný výstup.
• Ne, pokud máte v krabici jen síťové napětí. Tenhle model se z něj nenapájí.

Hlavní vlastnosti

• čtyři digitální vstupy pro tlačítka
• napájení pouze stejnosměrné, 5 až 24 V DC
• vlastní spotřeba pod 0,3 W
• podpora Central Scene, každý vstup má vlastní číslo scény
• opakovač sítě Z-Wave, pásmo 868,4 MHz, dosah až 40 m uvnitř
• žádný výstup, žádné relé, žádné měření spotřeby
• rozměry 37 x 42 x 16 mm s tolerancí 0,5 mm, hmotnost 17 g
• žluté provedení, montáž do instalační krabice

Co produkt umí

Sleduje čtyři vstupy a každý z nich hlásí do brány jako samostatnou scénu. Podporuje jedno stisknutí, dvojstisk i podržení a uvolnění, přičemž ke každé události přikládá číslo scény jedna až čtyři. Spínat ale neumí nic, výstup nemá žádný, takže veškerou reakci obstará brána a zařízení, která na scénu čekají.

Ovládání a komunikace

Komunikace jde po Z-Wave na 868,4 MHz s dosahem až 40 m uvnitř budovy. Modul pracuje jako opakovač, takže síť zároveň posiluje.

• zabezpečení Unsecure, S0, S2 Unauthenticated i S2 Authenticated
• přidání do sítě přes SmartStart naskenováním QR kódu na modulu
• po zapnutí v dosahu sítě se modul přidá sám do deseti minut
• tlačítko S slouží k přidání, odebrání i k továrnímu resetu
• maximální vysílací výkon pod 25 mW, procesor Z-Wave S800
• scény spouští tlačítko, přepínač k tomuto účelu podporovaný není

Vybavení

• Čtyři vstupy SW1 až SW4 na šroubových svorkách
• Dvě napájecí svorky, plus a zem, pro 5 až 24 V stejnosměrných
• Tlačítko S na těle modulu
• Procesor Z-Wave S800 na pásmu 868,4 MHz s vysílaným výkonem do 25 mW
• Funkce opakovače sítě
• Žluté plastové tělo 37 x 42 x 16 mm s hmotností 17 g

Modul nemá výstup. Nespíná zátěž, jen hlásí stisky bráně nebo přiřazenému zařízení.

Instalace a použití

Modul se vkládá do instalační krabice. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.

• čtyři vstupy pro tlačítka na šroubových svorkách
• napájecí svorky pro stejnosměrné napětí 5 až 24 V
• vodič o průřezu 0,5 až 1,5 mm²
• odizolování 5 až 6 mm, utahovací moment nejvýše 0,4 Nm
• provozní teplota -20 až 40 °C, vlhkost 30 až 70 % RH
• modul nemá ochranu proti přetížení, protože nic nespíná

Co si ještě připravit

• Stejnosměrný zdroj 5 až 24 V. Střídavé napájení tento modul nemá, výrobce jej výslovně vylučuje.
• Bránu Z-Wave. V balení není a bez ní modul nenastavíte.
• Zařízení, která má modul ovládat. Sám nespíná nic.
• Až čtyři vypínače nebo tlačítka na svorky SW1 až SW4.
• Místo alespoň 37 x 42 x 16 mm v krabici nebo v rozváděči.
• Vodiče s průřezem 0,5 až 1,5 mm², odizolované na 5 až 6 mm, a utahování momentem do 0,4 Nm.

Kde najde využití

• čtyři tlačítka u dveří pro scény odchod, příchod, noc a úklid
• ovládací panel u postele nebo v hale
• doplnění stávajících tlačítek o funkci scén
• instalace s nízkonapěťovým rozvodem 12 nebo 24 V
• posílení sítě Z-Wave v místě, kde chybí jiný modul
• hotel nebo penzion, kde má host spouštět připravené scény

Důležité před nákupem

• Modul nemá žádný výstup. Nespíná světlo ani zásuvku, jen hlásí scény.
• Napájení je jen stejnosměrné, 5 až 24 V DC. Ze síťového napětí se nenapájí.
• Scény se spouštějí tlačítkem. Klasický přepínač pro tento účel podporovaný není.
• Modul potřebuje bránu Z-Wave, samostatně nekomunikuje.
• Měření spotřeby ani ochranu proti přetížení nemá, protože žádnou zátěž nespíná.
• Průřez vodiče je 0,5 až 1,5 mm². Model Wave i4 je jiný produkt s vlastními parametry.

Připojovací svorky

Parametry a použití

Časté dotazy

Spíná světlo?
Nespíná. Modul nemá výstup, pouze hlásí do brány, že bylo stisknuto tlačítko.

Kolik tlačítek k němu připojím?
Čtyři. Každý vstup má vlastní číslo scény.

Jak se napájí?
Stejnosměrně, 5 až 24 V DC. Síťové napětí nepoužívá.

Rozezná dvojstisk?
Ano. Hlásí jedno stisknutí, dvojstisk i podržení a uvolnění, vždy s číslem scény.

Posílí mi síť?
Ano, modul pracuje jako opakovač Z-Wave.
