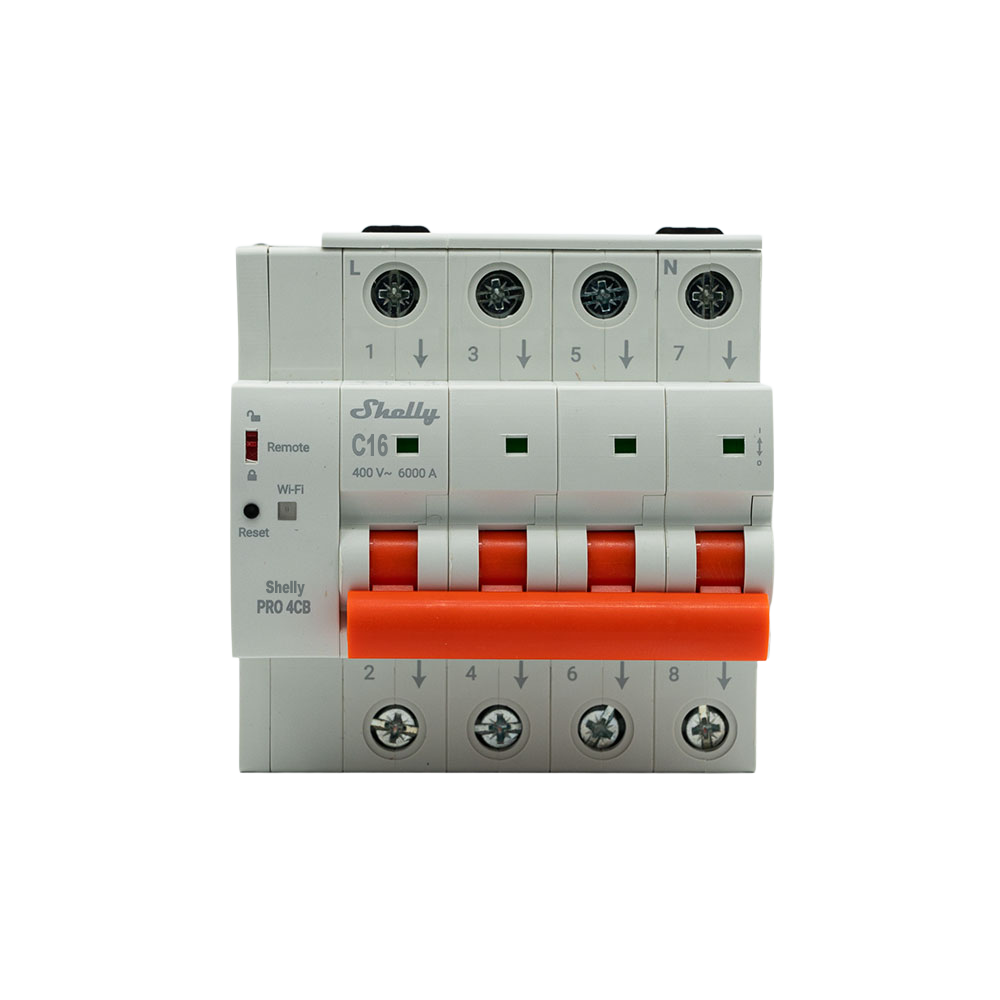

SHELLY Pro 4CB Chytrý jistič C16-4 6 kA s měřením napětí, WiFi

Čtyřpólový jistič rozpojí tři fáze a s nimi i nulový vodič, takže jištěná větev zůstane po vypnutí bez spojení se sítí ve všech čtyřech vodičích. Shelly Pro 4CB C16 přitom v rozvaděči zastane funkci běžného jističe a k tomu přidává měření napětí, vypnutí na dálku a zápis o každé události. Jmenovitý proud je 16 A, vypínací charakteristika je C, zkratový proud přeruší do 6 kA a splňuje normu IEC 60898-1 pro domovní jističe.

Je to pro vás?

Ano, tento model se hodí, když

• projekt nebo revizní zpráva žádá, aby se spolu s fázemi odpojoval také nulový vodič
• chráníte třífázovou větev, jejíž jmenovitý proud je 16 A, a potřebujete ji vypínat ze vzdáleného pracoviště
• zajímá vás průběh vstupního napětí v čase, nikoli jednorázový odečet
• zátěž má být při odchylce napětí mimo meze odstavena bez obsluhy a po návratu do pásma znovu připojena
• rozvaděč je propojený kabelovou sítí a hodí se do něj přístroj s konektorem RJ45
• propojujete rozvaděč s vlastní automatizací přes MQTT, webhooky a skripty

Ne, vyberte raději jiný model, když

• nulový vodič má zůstat trvale zapojený a spínat se mají jen fáze, tomu odpovídá Shelly Pro 3CB C16
• větev je jednofázová a nulový vodič zůstává trvale zapojený, tomu odpovídá Shelly Pro 1CB C16
• větev je jednofázová a nulový vodič se má rozpojovat, tomu odpovídá Shelly Pro 2CB C16
• potřebujete vyšší jmenovitý proud, v řadě na něj navazují Shelly Pro 4CB C32 a Shelly Pro 4CB C63
• sledujete v kWh, kolik energie větev odebrala, k tomu jsou určené elektroměry Shelly Pro 3EM
• zátěž budete spínat několikrát denně, tam je na místě spínací modul Shelly Pro 3, ne jistič

Hlavní vlastnosti

• čtyři póly, tedy tři fáze a nulový vodič, spínané naráz jedním mechanismem
• jmenovitý proud 16 A, charakteristika C podle IEC 60898-1
• schopnost přerušit zkratový proud 6 kA a třída omezení energie 3
• rozsah provozního napětí 160 V~ až 415 V~ na kmitočtu 50 Hz
• izolační napětí 500 V, impulzní výdržné napětí dosahuje 4 kV
• měření vstupního napětí s přesností ±5 %
• meze pro přepětí i podpětí ve voltech, k oběma platí jedno společné zpoždění reakce
• vypnutí i opětovné zapnutí povelem po Wi-Fi, po Bluetooth nebo po Ethernetu
• na čele přístroje je mechanický zámek, který dálkové povely vyřadí
• vnitřní čidlo teploty a vlastní záznam posledních 100 událostí
• rozměry 93 x 90 x 76 mm a hmotnost 575 g

Co produkt umí

Jádrem přístroje je klasický jistič se dvěma spouštěmi. Tepelná spoušť reaguje na trvalé přetížení, elektromagnetická na zkrat, a ani jedna se nenastavuje, obě pracují mechanicky. Nastavitelné jsou naopak meze napětí, o ty se stará procesor. Hodnota 6 kA říká, jaký zkratový proud ještě přístroj zvládne bezpečně vypnout, a zařazení do třídy omezení energie 3 popisuje, kolik energie projde při zkratu do chráněné trasy. Připojit lze libovolný druh zátěže, vždy až do jmenovitého proudu 16 A. Ztrátový výkon činí 8,00 W a v hustě osazeném rozvaděči se projeví oteplením.

Elektronická část sleduje vstupní napětí s přesností ±5 %. Pro horní i dolní mez zadáte hodnotu ve voltech a k oběma jedno společné zpoždění, tedy čas, po který musí napětí mimo pásmo setrvat, než přístroj rozepne. Je-li automatické obnovení povolené, větev se zapne sama, jakmile se napětí do pásma vrátí a nastavenou dobu v něm zůstane. Přístroj měří vlastní teplotu a v paměti se vede vlastní záznam jističe se 100 posledními zásahy, u každého je čas i původce, tedy páka, povel na dálku nebo vybavení. Voltmetr kromě toho hlásí každou změnu nad zadaný rozdíl.

Ovládání a komunikace

Obsluha probíhá v místní síti i přes internet a samostatná brána k tomu není potřeba. Webové rozhraní běží přímo v přístroji, stačí prohlížeč ve stejné síti. Když se připojíte k přístupovému bodu přístroje, rozhraní odpoví na adrese 192.168.33.1 i bez internetu a bez připojení do cloudu. Pro přístup odkudkoli slouží aplikace Shelly Smart Control, ve které je vidět vstupní napětí, poloha páky, záznam událostí i upozornění.

• Wi-Fi 2,4 GHz podle 802.11 b/g/n, do přístroje se uloží dvě sítě, při výpadku první se přejde na druhou
• Ethernet konektorem RJ45 a přístroj pracuje jako klient i jako server, adresa z DHCP nebo pevná
• Bluetooth 4.2 BLE, kterým se přístroj uvádí do provozu a kterým přijímá údaje ze snímačů Shelly BLU
• MQTT, volitelně zabezpečené SSL, k tomu odchozí WebSocket a RPC dosažitelné i po UDP
• 20 webhooků, na každý až pět adres
• skripty v podmnožině jazyka JavaScript

Plány umí jednoduché týdenní opakování se západem i východem slunce a stejně tak rozpis, který sahá od sekund až k měsícům. Na úvodní obrazovku se dají přidat virtuální komponenty, tedy vlastní čísla, texty, přepínače a tlačítka pro skripty. Signál Wi-Fi umí přístroj opakovat a zároveň propojuje Bluetooth se sítí Wi-Fi. Vstup do rozhraní se zamyká heslem, příchozí spojení jsou chráněná protokolem TLS a nahrát se dá i vlastní certifikát. Stav a naměřené napětí vyčtete rozhraním RPC jako JSON.

Instalace a použití

Zapojení patří kvalifikovanému elektrikáři, který má oprávnění podle národních předpisů. Než se začne, vypne se hlavní jistič a zkoušečkou se ověří, že na připojovaných vodičích není napětí. Přístroj se nacvakne na DIN lištu, kde zabere 90 mm.

Fáze se připojují na svorky 1/L, 3 a 5 a nulový vodič na svorku 7/N. Na výstupu jsou svorky 2, 4, 6 a 8, ze kterých vede jištěná větev k zátěži. Napájení chytré části si přístroj bere ze svorek 1/L a 7/N. Plný vodič smí mít průřez do 6 mm², lanko do 25 mm² a ohebný vodič do 16 mm². Odizoluje se 15 mm a dotahuje momentem do 2,5 Nm. Kabel LAN se zapojuje jen do přístroje bez napětí a jeho konektor nesmí mít v místě úchopu kovové části.

Pět sekund na tlačítku reset zapne přístupový bod spolu s Bluetooth, deset sekund vrátí výrobní nastavení. Čelní kontrolka je modrá v režimu přístupového bodu, červená bez spojení s Wi-Fi, žlutá po spojení s Wi-Fi bez cloudu a zelená po spojení s cloudem, během aktualizace firmwaru střídá červenou a modrou. Zelená kontrolka u konektoru signalizuje připojenou LAN. Mechanický indikátor ukazuje červenou při páce nahoře a sepnuté větvi, zelenou při páce dole a rozepnuté větvi. Místo přístroje je uvnitř budovy, mimo dosah nečistot a vlhkosti. Provozní strop je 40 °C, vlhkost od 30 do 70 % a nadmořská výška nejvýše 2000 m, stupeň znečištění 2 odpovídá běžnému vnitřnímu prostředí.

Co si ještě připravit

• Chladnější místo ve skříni, než byste čekali. Ztrátový výkon provedení C16 je 8,00 W, což je víc než u C25 se 7,40 W. Nižší jmenovitý proud tu tedy neznamená méně tepla a při plánování odvodu tepla se to vyplatí vědět dopředu.
• Devadesát milimetrů volné lišty. Při rozteči 17,5 mm je třeba na liště vyhradit šest modulových pozic. Přístroj je vysoký 93 mm, hluboký 76 mm a váží 575 g, takže lišta i její uchycení musí unést pořádný kus hmoty.
• Nulový vodič dovedený k přístroji. Elektronika se napájí ze svorek 1/L a 7/N a u čtyřpólového provedení se nulový vodič navíc rozpojuje spolu s fázemi. Musí tedy přístrojem projít, ne jej obejít.
• Průřez podle druhu vodiče. Plný vodič nejvýše 6 mm², splétaný nejvýše 25 mm² a ohebný nejvýše 16 mm². Odizoluje se 15 mm a dotahuje momentem do 2,5 Nm.
• Proudový chránič zvlášť. Přístroj chrání vedení proti přetížení a zkratu podle IEC 60898-1. Před úrazem elektrickým proudem chrání chránič a ten se pořizuje samostatně.
• Elektroměr, chcete-li také kilowatthodiny. Přístroj měří napětí, ne proud ani odebranou energii. Na odečet v kWh slouží samostatný elektroměr, například Shelly Pro 3EM.
• Spínací modul na pravidelné spínání. Dálkové přepínání je určené nejvýše na jeden povel za minutu a mechanická životnost přesahuje 10 000 cyklů.
• Větrání nebo větší skříň, je-li rozvaděč plný. Přístroj je určený do vnitřního prostředí se stupněm znečištění 2 a jeho horní hranice je 40 °C. V těsné uzavřené skříni se k ní dá dostat i bez horkého dne.

Kde najde využití

• bytové a domovní rozvaděče, ze kterých odchází třífázová větev na 16 A
• dílny, garáže a technické místnosti s třífázovými zásuvkami
• objekty bez trvalé obsluhy, kde se větev odpojuje na dálku místo výjezdu technika
• areály s předplaceným odběrem, ve kterých se přípojka po vyčerpání kreditu odpojí
• instalace s vlastním zdrojem, kde se dostupný výkon dělí mezi několik větví
• správa budov, kde se nekritická zátěž vypíná plánovaně a každý zásah zůstává v paměti přístroje

Důležité před nákupem

• Všechny čtyři póly spíná jeden mechanismus. Fáze i nulový vodič se rozpojují a spojují současně, ať už pákou nebo povelem na dálku.
• Zapnout na dálku jde jen tehdy, když předtím na dálku proběhlo i vypnutí. Po vybavení přetížením či zkratem a po ručním shození páky tlačítko v aplikaci nereaguje a větev se obnovuje ručně přímo u rozvaděče.
• Po vybavení se větev nemá okamžitě zapínat. Nejprve se zjistí příčina, prohlédne se instalace a páka se vrací podle bezpečnostního postupu platného pro dané místo.
• Automatické obnovení je třeba nejprve povolit v nastavení a týká se výhradně přepětí a podpětí. Po přetížení ani po zkratu se větev sama nezapne.
• Uzamčený spínač dálkového ovládání odstaví povely na dálku a zároveň hlídání vysokého i nízkého napětí. Nadproudová ochrana vedení jím dotčená není a pracuje dál.
• Před prací na jištěných obvodech se bezpečnostní spínač dálkového ovládání uzamkne, aby větev nesepnul povel poslaný na dálku.
• Elektronika přístroje si bere napájení ze svorek 1/L a 7/N, nulový vodič proto musí být k přístroji přiveden.
• Čtvrtý pól slouží k rozpojení nulového vodiče.
• Přístroj měří napětí. Proud ani odebranou energii nesnímá, odečet v kWh obstará samostatný elektroměr, třeba Shelly Pro 3EM.
• Úkolem jističe je chránit vedení proti přetížení a zkratu podle IEC 60898-1 pro domovní instalace. Před úrazem elektrickým proudem chrání proudový chránič a ten se do rozvaděče pořizuje zvlášť.
• Dálkové přepínání je určené nejvýše na jeden povel za minutu, tedy na občasné zásahy, ne na denní režim zátěže.
• Mechanická životnost přesahuje 10 000 cyklů, elektrická 6000 cyklů. Pro časté spínání je na místě spínací modul, třeba Shelly Pro 3.
• Na DIN liště zabere 90 mm, změřte si proto v rozvaděči volné místo předem.
• Použití je omezené na vnitřní prostředí, teplotu do 40 °C, vlhkost od 30 do 70 % a nadmořskou výšku do 2000 m.
• Přístroj smí zapojit výhradně elektrikář, kterého k tomu opravňují národní předpisy.

Připojovací svorky

Časté dotazy

Rozpojuje se opravdu i nulový vodič?
Ano, v tom je smysl čtvrtého pólu. Nulový vodič vstupuje na svorku 7/N a odchází svorkou 8, rozpojuje se současně se třemi fázemi.

Měří přístroj napětí?
Ano, vstupní napětí s přesností ±5 %. Ani proud, ani spotřebu v kWh přístroj neodečítá, na odečet v kWh slouží samostatný elektroměr.

Vrátí se jistič do provozu sám?
Po přetížení, po zkratu i po ručním vypnutí ne, tam je nutný pohyb pákou přímo u rozvaděče. Po odpojení kvůli vysokému či nízkému napětí ano, za předpokladu, že je automatické obnovení zapnuté a napětí se na nastavenou dobu vrátí do zadaného pásma. Povel k zapnutí na dálku projde jen po vypnutí na dálku.

Funguje bez připojení k internetu?
Ano. Jistí i zcela bez sítě a rozhraní je uložené přímo v přístroji, najdete ho na adrese 192.168.33.1, když se připojíte k jeho přístupovému bodu.

Co způsobí uzamčení bezpečnostního spínače?
Odstaví povely na dálku a zároveň hlídání vysokého i nízkého napětí. Nadproudová ochrana vedení běží beze změny dál.

Hodí se na každodenní spínání zátěže?
Ne. Dálkové přepínání je určené nejvýše na jeden povel za minutu. Na pravidelné spínání se používá spínací modul.

Jak se obnoví výrobní nastavení?
Pod napětím se drží tlačítko reset deset sekund. Pětisekundové podržení otevře přístupový bod spolu s Bluetooth.

Dozvím se, proč jistič vypnul?
Ano. Jistič si vede vlastní záznam 100 posledních zásahů, u každého zaznamená čas i původce, tedy páku, povel na dálku nebo vybavení. Seznam si prohlédnete v aplikaci i ve vestavěném rozhraní.

Tři póly, nebo čtyři?

Pro třífázovou větev nabízí řada Pro CB dvě provedení. Liší se jediným bodem, a to tím, jestli nulový vodič přístrojem pouze prochází, nebo se rozpojuje spolu s fázemi. Jmenovitý proud, vypínací charakteristika i zkratová vypínací schopnost zůstávají shodné.

Shelly Pro 4CB si vyberte tam, kde má po vypnutí zůstat oddělený i nulový vodič. Pokud nulový vodič zůstane trvale propojený a odpojují se jen fáze, postačí Shelly Pro 3CB a ušetří v rozvaděči místo.
