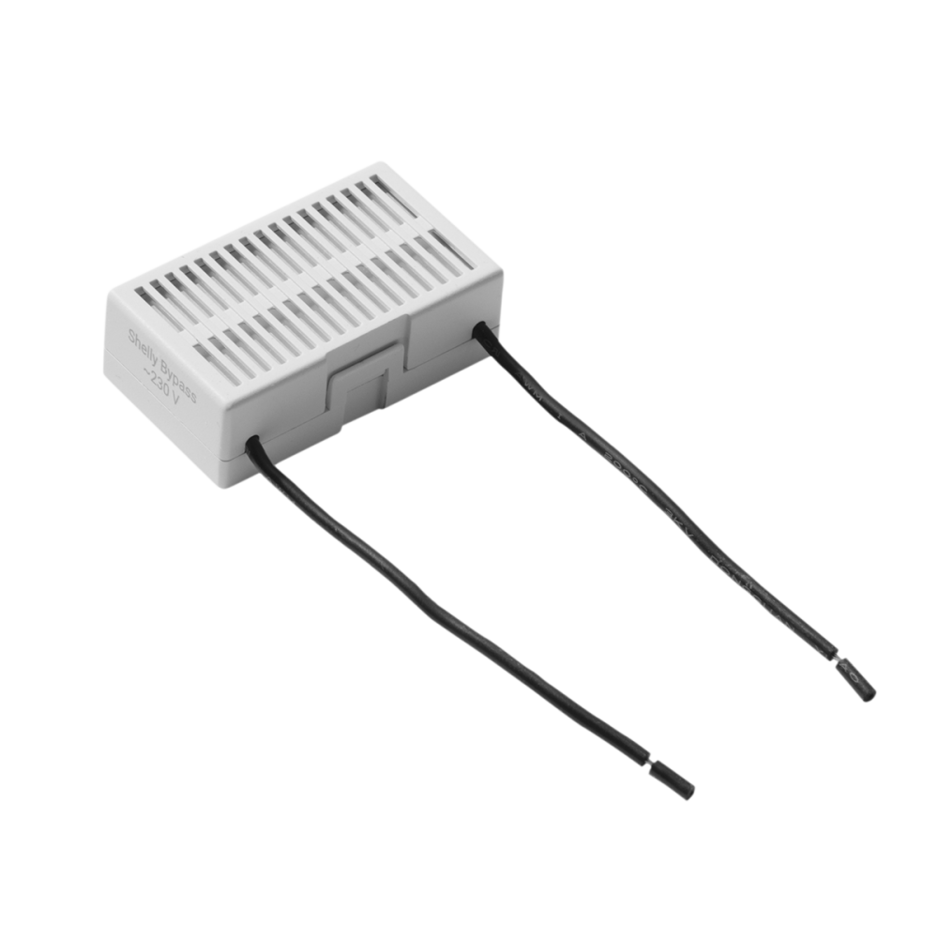

SHELLY Bypass Bypass modul

Bliká vám LED svítidlo, i když je vypnuté, nebo modul bez nulového vodiče nenaskočí? Typickou příčinou je příliš malý odběr zátěže. Shelly Bypass se zapojí paralelně ke svítidlu, doplní chybějící odběr a provoz se ustálí. Je určen pro zařízení, která ke své činnosti nepotřebují nulový vodič.

Je to pro vás?

• Ano, pokud vám LED svítidlo bliká i ve vypnutém stavu.
• Ano, pokud modul bez nulového vodiče u malého svítidla vůbec nenaskočí.
• Ano, pokud máte Shelly 1L nebo Dimmer 2 a zátěž pod 20 W při 240 V AC.
• Ano, pokud je u svítidla místo pro kus o rozměrech 39 x 23 x 13 mm.
• Ne, pokud instalujete Shelly 1L Gen3 nebo 2L Gen3. Pro ně je samostatný bypass v tyrkysovém pouzdře.
• Ne, pokud máte Shelly Dimmer Gen3 nebo Gen4. Ty mají vlastní bypass v limetkové barvě.
• Ne, pokud nulový vodič v krabici je. Pak modul bypass nepotřebuje.

Hlavní vlastnosti

• Řeší nestabilní provoz při zátěži menší než 20 W při 240 V AC
• Kompatibilní se Shelly 1L a Shelly Dimmer 2
• Pracovní napětí 230 V AC
• Vlastní spotřeba menší než 4 W
• Rozměry 39 x 23 x 13 mm bez vodičů
• Provozní teplota -20 až 70 °C
• Plastové pouzdro v bílé barvě

Co produkt umí

Moduly pracující bez nulového vodiče odebírají proud přes připojenou zátěž. Pokud je zátěž příliš malá, typicky u úsporných LED svítidel, protékající proud nestačí a projeví se to blikáním, nenaběhnutím modulu nebo nestabilním chováním. Bypass se připojí paralelně ke svítidlu a doplní potřebný odběr, takže se obvod chová jako při větší zátěži.

Instalace a použití

Bypass se zapojuje přímo u svítidla, paralelně k němu, nejčastěji do instalační krabice nebo do prostoru nad svítidlem. Rozměry 39 x 23 x 13 mm bez vodičů umožní umístění i do stísněných míst. Během provozu se zahřívá, proto musí mít kolem sebe volný prostor a nesmí být obalen izolací. Instalaci smí provést pouze osoba s odpovídající elektrotechnickou kvalifikací.

Vybavení

• Pracovní napětí 230 V AC. Běžná síť, žádný zdroj ani transformátor navíc.
• Vlastní spotřeba pod 4 W. Bypass sice odebírá proud záměrně, ale mírně.
• Tělo 39 x 23 x 13 mm bez vodičů. Vejde se do instalační krabice i nad svítidlo.
• Provozní teplota -20 až 70 °C. Vyšší strop než u bypassu pro stmívač, který končí na 40 °C.
• Vlhkost 30 až 70 % RH a nadmořská výška do 2000 m. Běžné vnitřní podmínky.
• Bílé plastové pouzdro. Barva je zároveň rozlišovacím znakem, sourozenci jsou tyrkysový a limetkový.

Co si ještě připravit

• Jistotu, že problém je opravdu v malé zátěži. Blikání ve vypnutém stavu a nenaběhnutí modulu jsou typické příznaky, ale ne jediné možné.
• Místo u svítidla. Bypass se zapojuje paralelně k zátěži, tedy tam, kde svítí, ne k modulu ve vypínači.
• Volný prostor kolem bypassu. Během provozu se zahřívá a nesmí být obalený izolací ani zatlačený do minerální vaty.
• Elektrikáře. Jde o zásah do obvodu 230 V, patří osobě s kvalifikací.
• Ověření, který bypass k vašemu zařízení patří. Tenhle kus je veden k Shelly 1L a Dimmer 2, novější řady mají vlastní verze.
• Vnitřní prostředí do 2000 m nad mořem. Jiné podmínky výrobce neuvádí.

Kde najde využití

• LED svítidla s malým příkonem ovládaná modulem bez nulového vodiče
• Blikající svítidlo ve vypnutém stavu
• Modul Shelly 1L, který nenaskočí kvůli malé zátěži
• Stmívaný okruh se Shelly Dimmer 2 a nízkým příkonem

Důležité před nákupem

• Bypass sám o sobě nic nespíná ani neměří, je to pouze doplněk k modulu
• Kompatibilní je se Shelly 1L a Shelly Dimmer 2
• Má smysl pouze u zapojení bez nulového vodiče, tam kde je nulový vodič k dispozici, není potřeba
• Používá se při zátěži menší než 20 W při 240 V AC
• Zapojuje se paralelně ke svítidlu, nikoli do série
• Při provozu se zahřívá, potřebuje volný prostor a nesmí být obalen izolací
• Provozní teplota je -20 až 70 °C a vlhkost 30 až 70 %

Parametry a použití

Bypass nemá žádné nastavení ani obsluhu, celá jeho charakteristika se vejde do několika hodnot.

Karta výrobce u tohoto kusu neuvádí hmotnost, průřez ani délku vodičů. Tyhle hodnoty patří novějším bypassům a na tenhle se nepřenášejí.

Časté dotazy

Kdy Bypass potřebuji?
Když modul pracuje bez nulového vodiče a spínaná zátěž je menší než 20 W při 240 V AC.

Kam se zapojuje?
Paralelně ke svítidlu, tedy přímo u něj, nikoli k modulu.

Pomůže i u modulu s nulovým vodičem?
Ne. Tam problém s malým odběrem nevzniká a Bypass není potřeba.

Kolik jich potřebuji?
Jeden na každý problémový okruh.

Který bypass patří ke kterému zařízení

Bypassy Shelly vypadají téměř stejně a liší se barvou pouzdra. Právě barva je nejrychlejší způsob, jak je v krabici rozeznat.

⛔ Nejsou zaměnitelné a není to jen otázka barvy. Limetkový kus má například o třicet stupňů nižší teplotní strop než zbývající dva.
