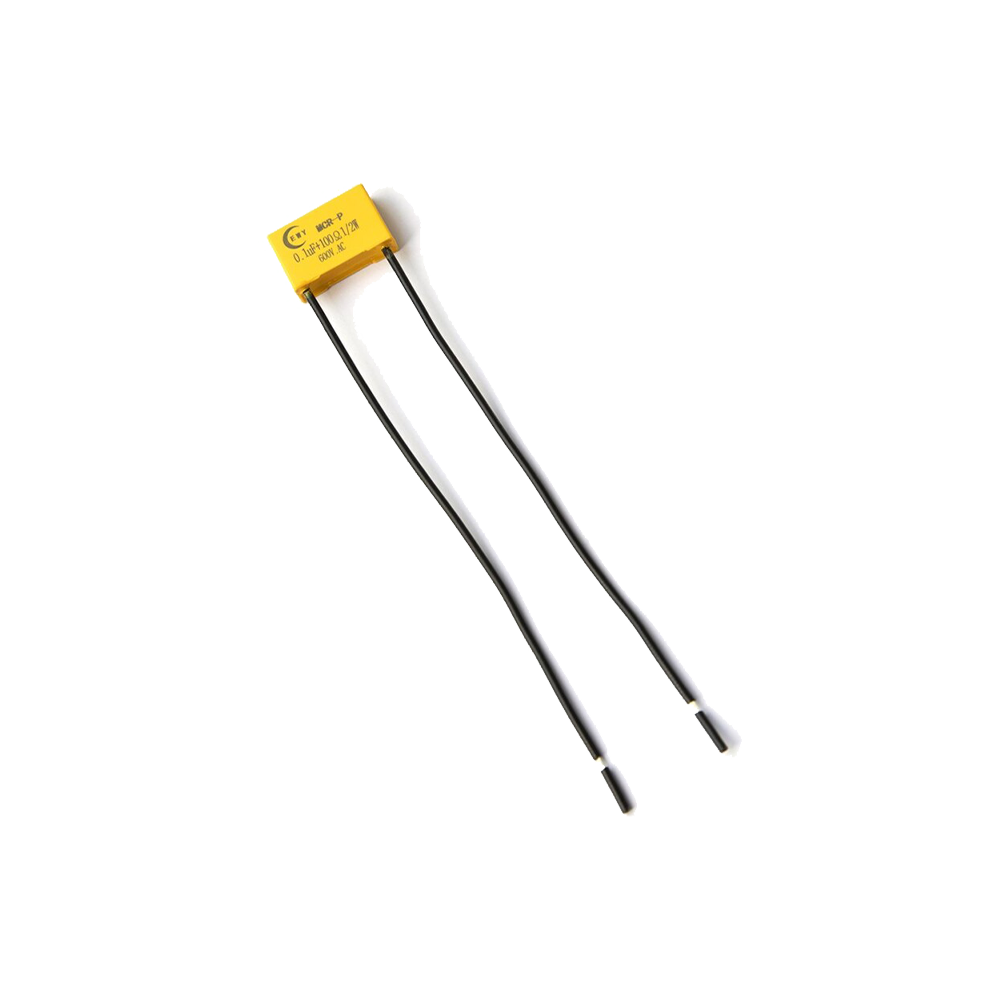

SHELLY RC Snubber Odrušovací člen k indukčním zátěžím 0,1 µF a 100 Ω, 600 V AC

Při spínání indukční zátěže mohou vznikat napěťové špičky. RC Snubber je drobná součástka, která jim nabídne krátkodobou náhradní cestu kolem spínacího prvku, takže se cívka bezpečně vybije.

Je to pro vás?

• Ano, pokud modulem Shelly spínáte ventilátor, transformátor nebo jinou indukční zátěž.
• Ano, pokud vám návod k modulu Shelly odrušovací člen přímo ukládá.
• Ano, pokud chcete chránit spínací prvek před napěťovými špičkami.
• Ne, pokud spínáte žárovky, topení a další odporové spotřebiče.
• Ne, pokud hledáte přepěťovou ochranu celé instalace. Tohle je součástka k jedné zátěži.
• Ne, pokud čekáte, že se bude nastavovat nebo hlásit do aplikace. Je pasivní.

Hlavní vlastnosti

• odpor a kondenzátor zapojené v sérii
• kapacita 0,1 µF
• odpor 100 Ω
• příkon 1/2 W
• jmenovité napětí 600 V AC
• dva připojovací vodiče, zapojuje se paralelně k zátěži
• bez napájení a bez nastavování

Co produkt umí

Indukční zátěž si při provozu ukládá energii do magnetického pole. Když ji spínací prvek odpojí, tato energie musí někam odejít a bez pomoci si najde cestu přeskokem přes rozevírající se kontakty. RC člen jí nabídne krátkodobou náhradní cestu kolem spínacího prvku, takže se cívka vybije bezpečně. RC člen tak může chránit citlivé součásti vašeho zařízení Shelly před napěťovými špičkami a zlepšit celkovou funkci i spolehlivost připojených obvodů.

Odolnost

Jmenovité napětí součástky je 600 V AC, tedy nad běžnou síťovou hladinou s rezervou. Příkon je 1/2 W. Je to pasivní součástka z rezistoru a kondenzátoru zapojených do série, nic se na ní nenastavuje.

Ovládání a komunikace

Součástka je pasivní. Nemá napájení, žádné rádio ani nastavování, do aplikace ani do domácí automatizace nic nehlásí. Pracuje sama od okamžiku, kdy je zapojená, a řízení zůstává celé na modulu Shelly, který zátěž spíná. Nic se v ní tedy ani nekonfiguruje, ani neaktualizuje.

Instalace a použití

Platí dvě pravidla:

• RC člen se připojuje paralelně k indukční zátěži, kterou modulem Shelly spínáte, nikoli do série
• umístěte jej co nejblíže k zátěži, ne k modulu na druhém konci vedení

Čím kratší je úsek mezi zátěží a odrušovacím členem, tím lépe potlačí špičku v místě, kde vzniká. Součástka má dva připojovací vodiče. Pracuje se na ní jen ve stavu bez napětí a instalaci smí provést osoba s odpovídající elektrotechnickou kvalifikací.

Vybavení

Je to jedna z těch součástek, které nic nedělají, dokud se něco nepokazí. Uvnitř je odpor a kondenzátor zapojené do série, nic víc. Význam dostanou ve chvíli, kdy relé rozepne cívku.

• Odpor 100 Ω a kondenzátor 0,1 µF v sérii. Toto složení uvádí výrobce a je to celý obsah součástky.
• Jmenovité napětí 600 V střídavých, tedy s velkou rezervou nad běžných 230 V
• Ztrátový výkon 1/2 W
• Zapojuje se paralelně k indukční zátěži, ne do série a ne ke kontaktům spínače
• Žádné napájení, žádné nastavení, žádná elektronika. Není to modul, nekomunikuje a nelze jej ovládat.

Proč to funguje. Cívku nelze vypnout okamžitě, proud v ní chce téct dál. Když se kontakt rozpojí, energie nasbíraná v magnetickém poli hledá cestu a najde si ji přes rozpínající se kontakt v podobě napěťové špičky a jiskry. Odrušovač jí nabídne jinou cestu a nechá zátěž bezpečně se vybít. Výrobce to popisuje jako krátkodobou náhradní cestu proudu okolo spínacího prvku.

Co si ještě připravit

• Návod k tomu modulu Shelly, který bude spínat. Výrobce to říká přímo: když si nejste jisti, zda odrušovač potřebujete, přečtěte si návod svého zařízení. U některých modulů se člen RC doporučuje, u jiných se o něm nemluví.
• Místo přímo u zátěže. Výrobce žádá připojit odrušovač co nejblíže k indukční zátěži. Ne do rozvaděče k modulu, ale k motoru, čerpadlu nebo transformátoru.
• Přístup k oběma vodičům zátěže. Připojuje se paralelně, tedy napříč svorkami spotřebiče.
• Jeden kus na každou spínanou indukční zátěž. Odrušovač chrání ten okruh, ve kterém je zapojen, ne celý rozvaděč.
• Jistotu, že jde o střídavý obvod. Jmenovité napětí výrobce uvádí jako 600 V střídavých.

Při pochybnostech platí jednoduché pravidlo. Když spínaná věc obsahuje cívku nebo motor, člen RC neuškodí. Když je zátěž čistě odporová, například ohřívač nebo klasická žárovka, nemá co dělat.

Kde najde využití

• ventilátory
• ledničky a klimatizace
• pračky a sušičky
• transformátory
• drivery LED svítidel
• další spotřebiče s elektromotorem

Důležité před nákupem

• Je to pasivní součástka. Nic nespíná, nic neměří a nepřipojuje se k síti Wi-Fi.
• Zapojuje se paralelně k zátěži. Sériové zapojení je chyba.
• Patří co nejblíže k zátěži, ne k modulu Shelly.
• Určený je pro indukční zátěže.
• Jestli jej pro svůj případ potřebujete, hledejte v návodu ke konkrétnímu zařízení Shelly.

Parametry a použití

Jiné údaje výrobce k této součástce neuvádí. Celá specifikace jsou tato čtyři čísla a jedna věta o zapojení.

Časté dotazy

Potřebuji odrušovací člen ke každému modulu Shelly?
Ne. Má smysl u indukčních zátěží. Podívejte se do návodu ke konkrétnímu zařízení.

Zapojuje se do série, nebo paralelně?
Paralelně k indukční zátěži, kterou spínáte.

Kam přesně jej umístit?
Co nejblíže k zátěži. Tak je potlačení špičky nejúčinnější.

Kolik toho vydrží?
Jmenovité napětí je 600 V AC, což je nad běžným síťovým napětím s rezervou.

U jaké zátěže jej výrobce doporučuje

Seznam je převzatý od výrobce. Spojuje je jedna věc, všude je vinutí, které při rozepnutí nemá kam poslat nasbíranou energii. Právě proto se relé v modulech spálí nejčastěji na takových zátěžích a ne na svítidlech.
