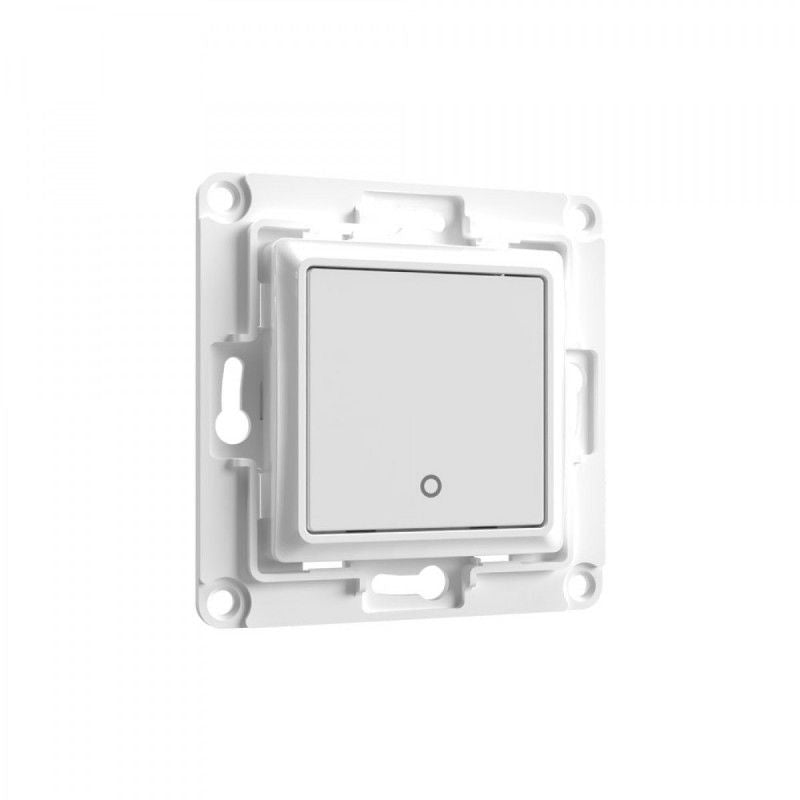

SHELLY Wall Switch 1 Nástěnný vypínač jednotlačítkový pro relé Shelly se třemi držáky, bílá
Jedno tlačítko, žádné vysvětlování. Wall Switch 1 vypadá a chová se jako obyčejný vypínač, jenže povel neposílá přímo do světla, ale do zařízení Shelly ukrytého v krabici. Tím se k chytré instalaci vrací místní ruční ovládání, na které je každý zvyklý.
Je to pro vás?
- Ano, pokud ovládáte jeden okruh a chcete k relé Shelly bílé tlačítko na stěnu.
- Ne, pokud potřebujete na jednom místě dva ovládací prvky. Na to je dvoutlačítková verze.
- Ne, pokud čekáte vypínač, který sám spíná 230 V.
Hlavní vlastnosti
- jeden ovládací prvek, tedy jedno tlačítko
- tři nasazovací držáky v balení
- rozměr vypínače 70 x 70 x 12 mm bez držáku
- maximální spínané napětí 12 V DC nebo 18 V AC
- maximální spínaný proud 50 mA
- plast, pracovní teplota -20 až 70 °C, vlhkost do 85 %
- bílé provedení, řada je k dispozici v bílé i černé
Co produkt umí
Sepne kontakt a tím dá povel dál. Maximální spínané napětí je 12 V DC nebo 18 V AC a maximální proud 50 mA, což jsou hodnoty ovládacího obvodu, ne spotřebiče. Jestli se po stisku jen rozsvítí, nebo se také stmívá a spouští scéna, rozhoduje zařízení Shelly za vypínačem.
Ovládání a komunikace
Vypínač nemá vlastní rádiové rozhraní ani napájení, je to jen spínací kontakt. Připojení do sítě obstarává zařízení Shelly. Kompatibilita tří přiložených držáků je následující. Držák 1 pro Shelly 1 a 1PM, držák 2 pro všechna zařízení Shelly Plus a dále pro Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3 a pro Shelly 1 Gen4 a 1PM Gen4, držák 3 pro Shelly 1L a Shelly Dimmer 2.
Vybavení
- Jednotlačítkový vypínač s rozměrem 70 x 70 x 12 mm měřeným bez držáku
- Tři nasazovací držáky v bílé barvě, všechny v balení
- Držák pro Shelly 1 a 1PM jako první ze tří možností
- Držák pro celou řadu Shelly Plus, pro Gen3 a pro Shelly 1 Gen4 i 1PM Gen4
- Držák pro Shelly 1L a Shelly Dimmer 2
- Plastové tělo v bílém provedení
Uvnitř není žádná elektronika. Vypínač je spínací kontakt, který předává povel modulu Shelly ukrytému v krabici.
Instalace a použití
Na vypínač se nasadí držák odpovídající vašemu zařízení a sestava se spojí se zařízením v instalační krabici. Rozměry sestavy závisí na připojeném zařízení a jsou dány dvojicí kót. Pro tento vypínač jsou podstatné řádky Shelly 1 a 1PM, řada Plus a Dimmer 2 s 1L.
- Shelly 1 a 1PM, kóty 35,44 a 32,81 mm
- Shelly 2.5, kóty 34,44 a 31,81 mm
- řada Plus, kóty 33,44 a 30,81 mm
- Shelly Dimmer 2 a 1L, kóty 29,81 a 27,18 mm
Co si ještě připravit
- Modul Shelly do krabice. Bez něj vypínač nemá komu dát povel, sám nespíná nic.
- Vědět, jaký modul za vypínačem bude. Podle toho se vybere jeden ze tří přiložených držáků. Dokupovat se nemusí.
- Rámeček Shelly Wall Frame v bílé. Není součástí balení a objednává se podle počtu pozic zvlášť.
- Ovládací obvod do 12 V stejnosměrných nebo 18 V střídavých při proudu do 50 mA. Vypínač není určený ke spínání síťového napětí.
- Elektrikáře na práci v instalační krabici. Nasazení vypínače zvládnete sami, zapojení modulu ne.
- Umístění v rozsahu -20 až 70 °C a do 85 procent vlhkosti.
Kde najde využití
- ložnice nebo pokoj s jedním světelným okruhem
- chodba, kde stačí jedno tlačítko
- rekonstrukce, při které chytrá část zůstane v krabici a na stěně je běžný vypínač
- pronájem, kde nájemník nemá řešit aplikaci
- doplnění ručního ovládání ke stmívači Shelly Dimmer 2
Důležité před nákupem
- Držák 1 je u jednotlačítkové verze pro Shelly 1 a 1PM. U dvoutlačítkové verze je pod stejným označením držák pro Shelly 2.5, číslování držáků se tedy mezi oběma verzemi liší.
- Relé ani rámeček nejsou v balení. Rámečky Wall Frame se prodávají samostatně a existují na jednu, dvě i tři pozice.
- Dvojice kót mají hodnoty 27,18 až 35,44 mm podle připojeného zařízení. Porovnejte si je se svou instalační krabicí.
- Spínaný kontakt zvládne 12 V DC nebo 18 V AC při 50 mA. Na síťové napětí vypínač nepatří.
- Vypínač je určený k ovládání zařízení Shelly, samotný spotřebič nespíná.
Který držák na které zařízení
| Držák | Pro která zařízení | Poznámka |
|---|---|---|
| držák 1 | Shelly 1 a Shelly 1PM | na fotografii vedený jako Shelly 1/1PM |
| držák 2 | celá řada Shelly Plus, dále Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer generace Gen3, a Shelly 1 Gen4 i 1PM Gen4 | pokrývá nejvíc modelů |
| držák 3 | Shelly 1L a Shelly Dimmer 2 | na fotografii vedený jako Shelly 1L a Dimmer |
V balení jsou všechny tři. Nasadí se ten, který odpovídá modulu v krabici, zbylé dva zůstanou jako náhrada při pozdější změně.
Parametry a použití
| Parametr | Hodnota | Co z toho plyne |
|---|---|---|
| rozměr vypínače | 70x70x12 mm bez držáku | hloubka celé sestavy se odvíjí od modulu v krabici |
| počet tlačítek | jedno | dvoutlačítková a čtyřtlačítková verze jsou samostatné položky |
| maximální spínané napětí | 12 V stejnosměrných nebo 18 V střídavých | síťové napětí se přes tento vypínač nespíná |
| maximální spínaný proud | 50 mA | týká se ovládacího obvodu, ne připojené zátěže |
| materiál a barva | plast, bílý | stejný kus je i v černém provedení |
| prostředí | -20 až 70 °C, vlhkost do 85 procent | širší rozsah než u panelů Shelly |
| elektronika | žádná | bez rádia a bez napájení, je to spínací kontakt |
Časté dotazy
Který držák mám použít?
Ten, který odpovídá vašemu zařízení. Pro Shelly 1 a 1PM držák 1, pro všechna zařízení Shelly Plus a pro vyjmenované modely Gen3 a Gen4 držák 2, pro Shelly 1L a Dimmer 2 držák 3. Všechny tři jsou v balení.
Můžu ho použít se stmívačem?
Ano, Shelly Dimmer 2 patří ke třetímu držáku a stmívače Gen3 ke druhému.
Ovládá jedno tlačítko jen jeden okruh?
Vypínač má jeden ovládací prvek. Co se po stisku stane, závisí na nastavení připojeného zařízení Shelly.
Liší se od dvoutlačítkové verze jen počtem tlačítek?
Nejen. Liší se i tím, pro jaké zařízení je určený první držák.
Je rámeček součástí balení?
Není, objednává se zvlášť. Rámečky Wall Frame jsou na jednu, dvě i tři pozice.
Produktové soubory ke stažení.
| barva | bila |
| Hmotnost | 0.06 kg |
| Rozměry | 70x70x12 mm |
