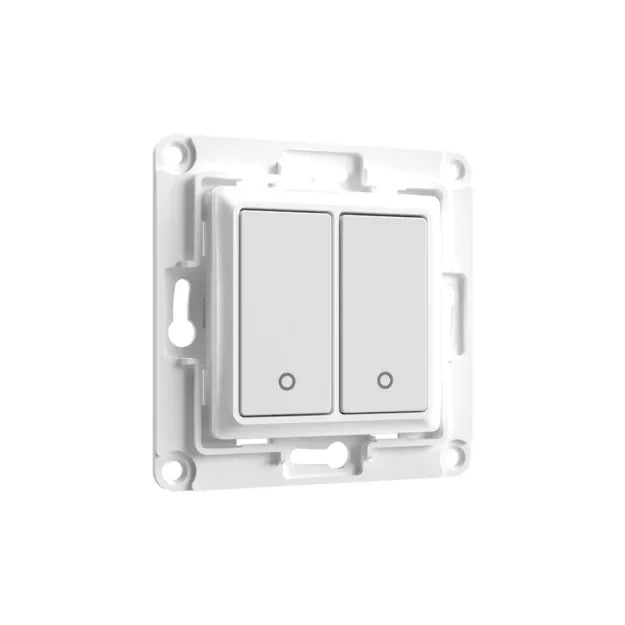

SHELLY Wall Switch 2 Nástěnný vypínač dvoutlačítkový pro relé Shelly se třemi držáky, bílá
Bílá je barva, kterou má většina vypínačů v běžné instalaci, takže nová sestava nebude na stěně cizí prvek. Wall Switch 2 má dvě tlačítka a slouží k ovládání relé Shelly. Vypadá jako obyčejný vypínač a přesně tak se i používá, jen spínání obstarává zařízení schované v krabici.
Je to pro vás?
- Ano, pokud stavíte instalaci s relé Shelly a chcete k ní bílé nástěnné ovládání pro dvě tlačítka.
- Ne, pokud čekáte vypínač, který zvládne 230 V sám.
- Pozor na princip. Tento prvek pracuje s malým napětím a k ovládání zátěže potřebuje připojené zařízení Shelly.
Hlavní vlastnosti
- dvě tlačítka pro ovládání připojeného zařízení Shelly
- tři nasazovací držáky v balení
- vlastní rozměr vypínače 70 x 70 x 12 mm bez držáku
- maximální spínané napětí 12 V DC nebo 18 V AC
- maximální spínaný proud 50 mA
- plast, pracovní teplota -20 až 70 °C, vlhkost do 85 %
- bílé provedení, řada je k dispozici v bílé i černé
Co produkt umí
Předává povel dál. Zmáčknuté tlačítko sepne kontakt, jehož maximální spínané napětí je 12 V DC nebo 18 V AC a maximální proud 50 mA, a zařízení Shelly na druhé straně podle toho spíná okruh. Co všechno se s tím dá dělat, tedy jestli jen zhasínat, nebo i stmívat a spouštět scény, závisí na tom, které zařízení Shelly je připojené.
Ovládání a komunikace
Vypínač nemá vlastní rádiové rozhraní ani napájení, je to jen spínací kontakt. O připojení do sítě a o veškerou logiku se stará zařízení Shelly za ním. Se kterým bude spolupracovat, rozhodují tři přiložené držáky. Držák 1 je pro Shelly 2.5, držák 2 pro všechna zařízení Shelly Plus a dále pro Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3 a pro Shelly 1 Gen4 a 1PM Gen4, držák 3 pro Shelly 1L a Shelly Dimmer 2.
Vybavení
- Dvojice tlačítek v bílém plastu, rozměr 70 x 70 x 12 mm bez držáku
- Tři držáky přímo v balení, rovněž bílé
- První držák sedne na Shelly 2.5
- Druhý držák na celou řadu Shelly Plus, na vyjmenovaná zařízení řady Gen3 a na Shelly 1 Gen4 i 1PM Gen4
- Třetí držák na Shelly 1L a Shelly Dimmer 2
- Bez elektroniky uvnitř, jsou to dva spínací kontakty
Bílé provedení se hodí ke světlým rámečkům .
Instalace a použití
Hloubka sestavy závisí na tom, co je za vypínačem, a je dána dvojicí kót. Pro tento vypínač jsou podstatné řádky Shelly 2.5, řada Plus a Dimmer 2 s 1L.
- Shelly 1 a 1PM
- Shelly 2.5
- řada Plus, kóty 33,44 a 30,81 mm
- Shelly Dimmer 2 a 1L
Co si ještě připravit
- Modul Shelly v instalační krabici za vypínačem. Bez něj tlačítka nemají komu dát povel.
- Informaci, který modul to bude. Podle ní se vybere jeden ze tří držáků v balení.
- Dva volné vstupy na modulu, pokud má každé tlačítko ovládat jiný okruh.
- Krycí rámeček Shelly Wall Frame v bílé. Doplňuje se samostatně, v balení vypínače není.
- Ovládací obvod v mezích 12 V stejnosměrných nebo 18 V střídavých a 50 mA.
- Vnitřní prostředí s teplotou -20 až 70 °C a vlhkostí nejvýše 85 procent.
Kde najde využití
- světlé interiéry, kde má nové ovládání zapadnout mezi ostatní vypínače
- dva okruhy na jednom místě, například světlo a zásuvkový okruh
- pronájmy a ubytování, kde se čeká běžné tlačítko bez vysvětlování
- rekonstrukce, kde chytrá část zůstane skrytá v krabici
- doplnění ručního ovládání k instalaci řízené dosud jen z aplikace
Důležité před nákupem
- Rámeček Wall Frame ani relé nejsou v balení.
- Hloubku sestavy určuje zařízení v krabici, samotný vypínač k ní přidá 12 mm a držák. Ověřte si hloubku své instalační krabice podle údajů toho zařízení.
- Samotný vypínač má 70 x 70 x 12 mm bez držáku. Vnější rozměr sestavy určuje rámeček, který se kupuje zvlášť.
- Držák 1 je u dvojtlačítkové verze pro Shelly 2.5. Jednotlačítková verze má pod stejným označením jiný seznam, seznam zařízení u držáku 1 se tedy mezi oběma verzemi liší.
- Spínaný kontakt zvládne 12 V DC nebo 18 V AC při 50 mA. Na síťové napětí vypínač nepatří.
Přiřazení držáků
| Držák | Sedne na | Poznámka |
|---|---|---|
| první | Shelly 2.5 | dvoutlačítková verze má na tomto místě jiný držák než jednotlačítková |
| druhý | všechna zařízení Shelly Plus, dále Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer řady Gen3, a Shelly 1 Gen4 i 1PM Gen4 | nejširší záběr |
| třetí | Shelly 1L a Shelly Dimmer 2 | stejný seznam jako u jednotlačítkové verze |
Nepoužité držáky se odloží, hodí se při výměně modulu za jiný typ.
Parametry a použití
| Parametr | Hodnota | Co z toho plyne |
|---|---|---|
| počet tlačítek | dvě | dvě nezávislá ovládaná místa na jedné pozici |
| rozměr | 70x70x12 mm bez držáku | samotný vypínač je plochý, prostor si bere modul v krabici |
| maximální spínané napětí | 12 V stejnosměrných nebo 18 V střídavých | není to síťový vypínač |
| maximální spínaný proud | 50 mA | týká se ovládacího obvodu |
| materiál a barva | plast, bílý | stejný kus je i v černé |
| prostředí | -20 až 70 °C, vlhkost do 85 procent | vhodné i do nevytápěných místností |
| napájení vypínače | žádné | nemá vlastní spotřebu ani baterii |
Časté dotazy
Vejde se mi do staré krabice?
Hloubka sestavy závisí na zařízení, které bude v krabici, samotný vypínač má 12 mm. Změřte si krabici a porovnejte ji s rozměry toho zařízení.
Proč jsou v balení tři držáky?
Každý pasuje na jinou řadu Shelly. Použijete ten, který odpovídá vašemu zařízení, zbylé dva zůstanou nevyužité.
Sepne mi vypínač přímo světlo?
Nesepne. Světlo spíná relé Shelly, vypínač mu jen dává povel.
Je to totéž co Wall Switch 1?
Není. Liší se počtem tlačítek a také tím, pro jaké zařízení je určený první držák.
Dostanu k tomu rámeček?
Ne, rámečky Wall Frame se objednávají samostatně.
Produktové soubory ke stažení.
| barva | bila |
| Hmotnost | 0.06 kg |
| Rozměry | 70x70x12 mm |
