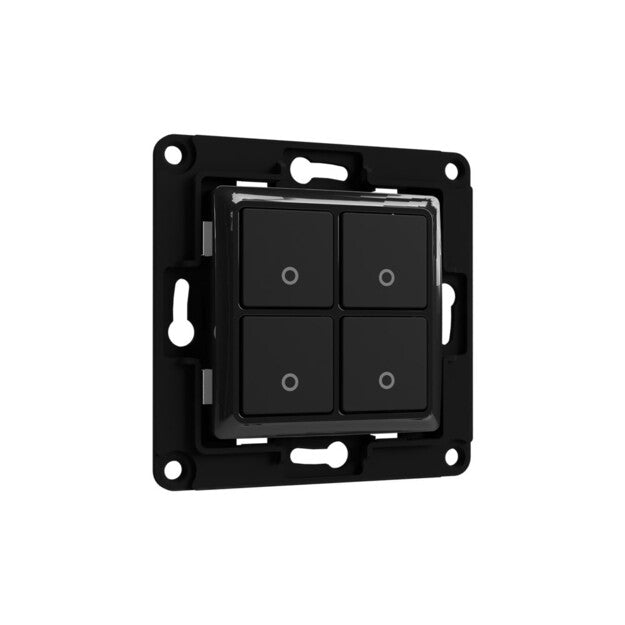

SHELLY Wall Switch 4 Nástěnný vypínač čtyřtlačítkový pro relé Shelly s jedním držákem, černá
Modul Shelly zmizí v instalační krabici a na zdi po něm nezůstane žádný ovládací prvek pro zapínání světla. Přesně tuhle mezeru vyplňuje Shelly Wall Switch 4 v černém provedení. Je to čelní díl vypínače se čtyřmi tlačítky, který se nacvakne na držák a přes něj přímo na modul. Pomocí tlačítek pak lze zadávat povely modulu, který je pod ním.
Je to pro vás?
- Ano, pokud už máte modul Shelly pod omítkou a chcete ho ovládat i rukou, ne jen telefonem.
- Ano, pokud chcete na jednom místě čtyři ovládací body.
- Ano, pokud rekonstruujete a v krabici už modul je, jen chybí čelní ovládání.
- Ano, pokud hledáte tenký čelní díl. Bez držáku má 12 mm.
- Ne, pokud hledáte bezdrátový tlačítkový ovladač na baterii. Na to je řada BLU, tento kus rádio nemá.
- Ne, pokud pod ním žádný modul Shelly nebude. Sám nemá co spínat.
- Ne, pokud čekáte rámeček v balení. Rámečky a moduly Shelly se prodávají samostatně.
Hlavní vlastnosti
- čtyři tlačítka na ploše 70 x 70 mm
- tloušťka pouhých 12 mm bez držáku
- pracuje s malým napětím, max. 12 V DC nebo 18 V AC
- spínaný proud do 50 mA
- rozsah teplot -20 až 70 °C, vlhkost do 85 %
- plastové provedení v černé barvě
- v balení jeden držák pro modul
Co produkt umí
Je to pasivní vypínač pro malé napětí. Sepne kontakt a pustí signál do vstupu modulu Shelly, který je za ním, víc od něj nečekejte a ani není potřeba. Co se po stisku tlačítka stane, určuje ten modul a jeho vlastní nastavení. Čtyři tlačítka tedy dávají čtyři ovládací body na jednom místě a jejich využití se odvíjí od toho, kolik vstupů má modul pod nimi.
Ovládání a komunikace
Vypínač sám rádio nemá a nic se v něm nenastavuje. Stiskem sepne kontakt a pustí signál do vstupu modulu Shelly za ním, a co se stane dál, určuje ten modul a jeho nastavení. Přes modul se ovládání dostane i do aplikace a do automatizací, veškerá komunikace tedy zůstává na něm. Bránu ani baterii vypínač nepotřebuje.
Vybavení
- Čtyři tlačítka na jedné desce s rozměrem 70 x 70 x 12 mm bez držáku
- Jeden držák v balení, nikoli tři jako u menších verzí
- Držák pro všechna zařízení Shelly Plus, pro Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer řady Gen3 a pro Shelly 1 Gen4 i 1PM Gen4
- Černé plastové tělo
- Čtyři samostatné spínací kontakty bez vlastní elektroniky
Kolik z těch čtyř tlačítek opravdu využijete, určuje počet vstupů modulu, který bude za vypínačem.
Instalace a použití
Držák se nasadí na modul, vypínač na držák. Držák je nasazovací díl právě pro tohle spojení. Protože jde o část instalace s malým napětím, samotný vypínač nevede síťové napětí. To ale neznamená, že se celá montáž obejde bez elektrikáře, modul za ním se zapojuje podle svého vlastního návodu a to je práce pro odbornou osobu.
Co si ještě připravit
- Modul s dostatkem vstupů. Čtyři tlačítka dávají smysl jen s modulem, který všechna čtyři přečte. Počet vstupů najdete v údajích toho modulu.
- Ověřit, že modul je ze seznamu pro přiložený držák. Jsou to zařízení Shelly Plus, řada Gen3 a Shelly 1 Gen4 i 1PM Gen4. Držák pro Shelly 2.5, 1L a Dimmer 2 zde na rozdíl od menších verzí není.
- Instalační krabici, do které se modul vejde.
- Krycí rámeček Shelly Wall Frame. Objednává se zvlášť.
- Ovládací obvod do 12 V stejnosměrných nebo 18 V střídavých při proudu do 50 mA.
- Místo s teplotou -20 až 70 °C a vlhkostí do 85 procent.
Kde najde využití
- obývací pokoj, kde je modul schovaný v krabici pod vypínačem
- ložnice, kde má být ovládání u dveří i u postele
- chodba, ze které se ovládá osvětlení dalších prostor
- kancelář, kde je potřeba víc ovládacích bodů na jednom místě
- rekonstrukce, kde už je modul v krabici a chybí čelní ovládání
Důležité před nákupem
- Rámeček ani modul nejsou součástí dodávky, rámečky a relé se prodávají samostatně.
- Verze se čtyřmi tlačítky má v balení jediný držák. Verze s jedním a dvěma tlačítky jich mají tři.
- Vypínač je kompatibilní s těmito moduly:
- všechna zařízení řady Shelly Plus
- Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer generace 3
- Shelly 1 a 1PM generace 4
- starší Shelly 1, 1L a Dimmer 2 mezi nimi nejsou
- Není to bezdrátové tlačítko. Bez modulu pod ním jde jen o pasivní vypínač, který nemá co spínat.
- Rozměry 70 x 70 x 12 mm platí bez nasazeného držáku, s ním je sestava hlubší.
- Vypínač patří do suchých vnitřních prostor.
S čím je přiložený držák kompatibilní
| Skupina | Konkrétní zařízení | Poznámka |
|---|---|---|
| řada Plus | všechna zařízení Shelly Plus | počet využitých vstupů závisí na modulu |
| řada Gen3 | Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer | kolik tlačítek se využije, závisí na počtu vstupů modulu |
| řada Gen4 | Shelly 1 Gen4 a 1PM Gen4 | počet využitých tlačítek závisí na vstupech modulu |
Jiné držáky se k této verzi nedodávají.
Parametry a použití
| Parametr | Hodnota | Co z toho plyne |
|---|---|---|
| počet tlačítek | čtyři | nejvíc ovládaných míst z celé řady na jedné pozici |
| počet držáků v balení | jeden | menší verze mají tři, zde je seznam kompatibility užší |
| rozměr vypínače | 70x70x12 mm bez držáku | stejná plocha jako u jedno a dvoutlačítkové verze |
| maximální spínané napětí | 12 V stejnosměrných nebo 18 V střídavých | síťové napětí se přes tlačítka nespíná |
| maximální spínaný proud | 50 mA | hodnota ovládacího obvodu |
| materiál a barva | plast, černý | rozměr i materiál shodné s menšími verzemi |
| prostředí | -20 až 70 °C, vlhkost do 85 procent | vnitřní použití |
Časté dotazy
Je rámeček součástí balení?
Není. Rámečky a moduly Shelly se prodávají samostatně.
Kolik tlačítek má?
Čtyři. Kolik okruhů se z nich reálně ovládá, určuje modul za ním a počet jeho vstupů.
Liší se černá verze technicky od bílé?
Ne. Obě verze mají stejné rozměry, stejné mezní hodnoty i stejný obsah balení. Rozdíl je v barvě.
Prochází jím síťové napětí?
Ne. Je určen pro nízké napětí do 12 V DC nebo 18 V AC a proud do 50 mA. Síť zůstává na modulu.
Produktové soubory ke stažení.
| barva | cerna |
| Hmotnost | 0.05 kg |
| Rozměry | 70x70x12 mm |
