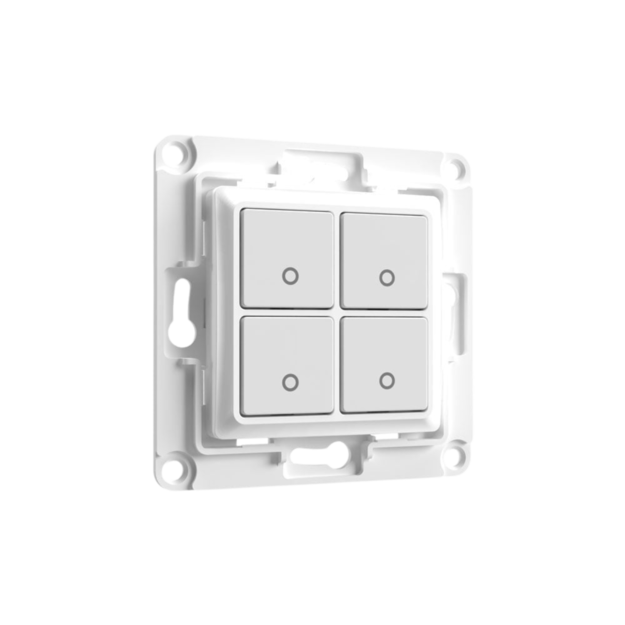

SHELLY Wall Switch 4 Nástěnný vypínač čtyřtlačítkový pro relé Shelly s jedním držákem, bílá

Modul Shelly zmizí v instalační krabici a na zdi po něm nezůstane žádný ovládací prvek pro zapínání světla. Přesně tuhle mezeru vyplňuje Shelly Wall Switch 4 v bílém provedení. Je to čelní díl vypínače se čtyřmi tlačítky, který se nacvakne na držák a přes něj přímo na modul. Pomocí tlačítek pak lze zadávat povely modulu, který je pod ním.

Je to pro vás?

• Ano, pokud už máte modul Shelly pod omítkou a chcete ho ovládat i rukou, ne jen telefonem.
• Ano, pokud chcete na jednom místě čtyři ovládací body.
• Ano, pokud rekonstruujete a v krabici už modul je, jen chybí čelní ovládání.
• Ano, pokud hledáte tenký čelní díl. Bez držáku má 12 mm.
• Ne, pokud hledáte bezdrátový tlačítkový ovladač na baterii. Na to je řada BLU, tento kus rádio nemá.
• Ne, pokud pod ním žádný modul Shelly nebude. Sám nemá co spínat.
• Ne, pokud čekáte rámeček v balení. Rámečky a moduly Shelly se prodávají samostatně.

Hlavní vlastnosti

• čtyři tlačítka na ploše 70 x 70 mm
• tloušťka pouhých 12 mm bez držáku
• pracuje s malým napětím, max. 12 V DC nebo 18 V AC
• spínaný proud do 50 mA
• rozsah teplot -20 až 70 °C, vlhkost do 85 %
• plastové provedení v bílé barvě
• v balení jeden držák pro modul

Co produkt umí

Je to pasivní vypínač pro malé napětí. Sepne kontakt a pustí signál do vstupu modulu Shelly, který je za ním, víc od něj nečekejte a ani není potřeba. Co se po stisku tlačítka stane, určuje ten modul a jeho vlastní nastavení. Čtyři tlačítka tedy dávají čtyři ovládací body na jednom místě a jejich využití se odvíjí od toho, kolik vstupů má modul pod nimi.

Ovládání a komunikace

Vypínač sám rádio nemá a nic se v něm nenastavuje. Stiskem sepne kontakt a pustí signál do vstupu modulu Shelly za ním, a co se stane dál, určuje ten modul a jeho nastavení. Přes modul se ovládání dostane i do aplikace a do automatizací, veškerá komunikace tedy zůstává na něm. Bránu ani baterii vypínač nepotřebuje.

Vybavení

• Čtveřice tlačítek v bílém plastu, deska má 70 x 70 x 12 mm bez držáku
• Jediný držák v balení, na rozdíl od menších verzí, které mají tři
• Seznam k držáku: všechna zařízení Shelly Plus, dále Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer řady Gen3, a Shelly 1 Gen4 i 1PM Gen4
• Čtyři samostatné spínací kontakty bez vlastní elektroniky a bez napájení
• Meze kontaktu 12 V stejnosměrných nebo 18 V střídavých a 50 mA

Kolik z těch čtyř tlačítek opravdu využijete, závisí na modulu, který bude v krabici za nimi.

Instalace a použití

Držák se nasadí na modul, vypínač na držák. Držák je nasazovací díl právě pro tohle spojení. Protože jde o část instalace s malým napětím, samotný vypínač nevede síťové napětí. To ale neznamená, že se celá montáž obejde bez elektrikáře, modul za ním se zapojuje podle svého vlastního návodu a to je práce pro odbornou osobu.

Co si ještě připravit

• Modul Shelly ze seznamu k přiloženému držáku. Držák pro Shelly 2.5 v tomto balení není, ten dostanete s dvoutlačítkovou verzí. Držák pro Shelly 1L a Dimmer 2 mají jedno i dvoutlačítková verze.
• Zjistit, kolik vstupů ten modul má. Tolik tlačítek dokáže přečíst, zbylá zůstanou nevyužitá.
• Instalační krabici, do které se modul vejde.
• Krycí rámeček Shelly Wall Frame v bílé. Objednává se samostatně.
• Ovládací obvod do 12 V stejnosměrných nebo 18 V střídavých při proudu do 50 mA.
• Místo s teplotou -20 až 70 °C a vlhkostí do 85 procent.
• Elektrikáře na modul za vypínačem. Samotný vypínač síťové napětí nevede, modul za ním ano.

Kde najde využití

• obývací pokoj, kde je modul schovaný v krabici pod vypínačem
• ložnice, kde má být ovládání u dveří i u postele
• chodba, ze které se ovládá osvětlení dalších prostor
• kancelář, kde je potřeba víc ovládacích bodů na jednom místě
• rekonstrukce, kde už je modul v krabici a chybí čelní ovládání

Důležité před nákupem

• Rámeček ani modul nejsou součástí dodávky, rámečky a relé se prodávají samostatně.
• Verze se čtyřmi tlačítky má v balení jediný držák. Verze s jedním a dvěma tlačítky jich mají tři.
• Vypínač je kompatibilní s těmito moduly:

• všechna zařízení řady Shelly Plus
• Shelly 1, 1PM, 2PM, i4, Dimmer a DALI Dimmer generace 3
• Shelly 1 a 1PM generace 4
• starší Shelly 1, 1L a Dimmer 2 mezi nimi nejsou

• Není to bezdrátové tlačítko. Bez modulu pod ním jde jen o pasivní vypínač, který nemá co spínat.
• Rozměry 70 x 70 x 12 mm platí bez nasazeného držáku, s ním je sestava hlubší.
• Vypínač patří do suchých vnitřních prostor.

Co přiložený držák přijme

Parametry a použití

Časté dotazy

Je rámeček součástí balení?
Není. Rámečky a moduly Shelly se prodávají samostatně.

Kolik tlačítek má?
Čtyři. Kolik okruhů se z nich reálně ovládá, určuje modul za ním a počet jeho vstupů.

Liší se bílá verze technicky od černé?
Ne. Obě verze mají stejné rozměry, stejné mezní hodnoty i stejný obsah balení. Rozdíl je v barvě.

Prochází jím síťové napětí?
Ne. Je určen pro malé napětí do 12 V DC nebo 18 V AC a proud do 50 mA. Síť zůstává na modulu.
