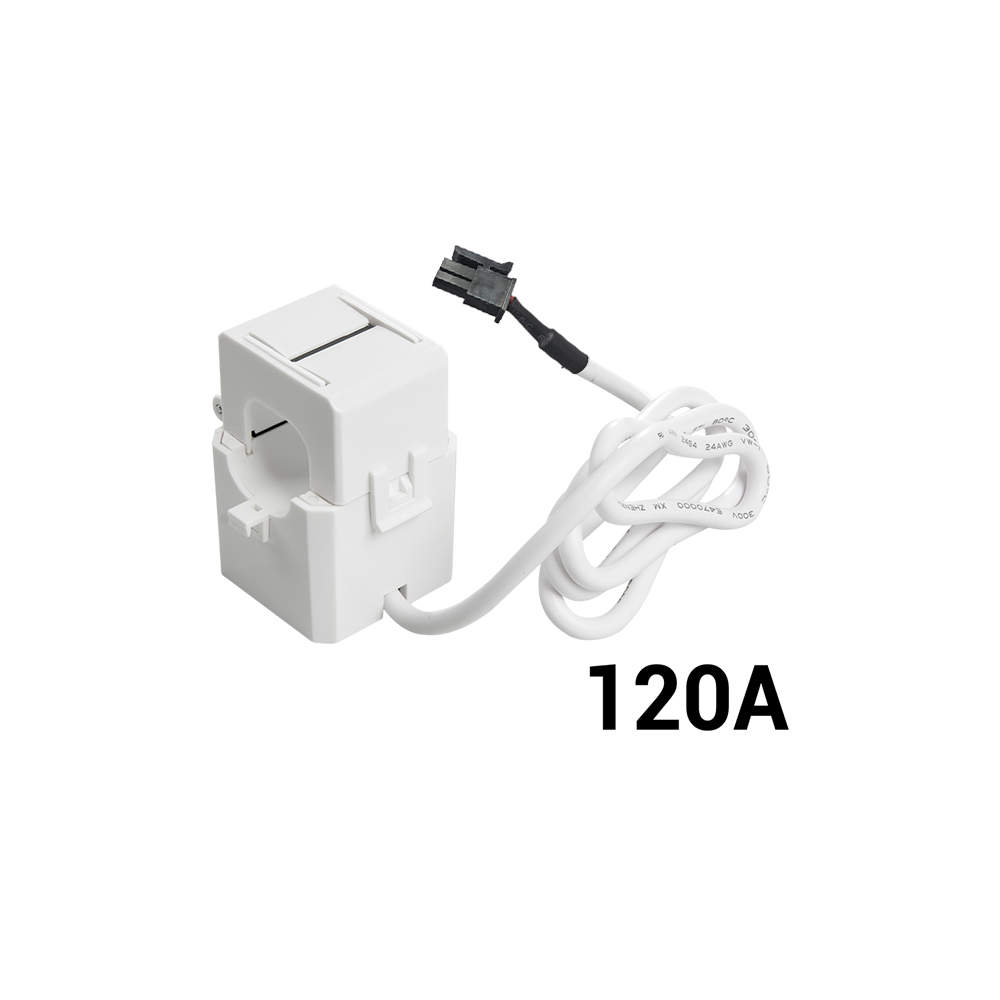

SHELLY CT 120A Dělená proudová svorka k měřičům Shelly Pro 3EM, otvor 15 mm, kabel 650 mm, bílá

Měřič Shelly Pro 3EM sám proud nesnímá, potřebuje k tomu svorku. CT 120A je dělená proudová svorka, která se rozevře, nasadí na vodič a zase zaklapne. Vodič se přitom nepřerušuje.

Je to pro vás?

• Ano, pokud stavíte nebo doplňujete měření s modulem Shelly Pro 3EM.
• Ano, pokud fáze má proud do 120 A.
• Ano, pokud nechcete přerušovat vodič. Jádro je dělené a svorka se nasadí na už zapojený vodič.
• Ano, pokud potřebujete náhradu za poškozenou nebo ztracenou svorku.
• Ne, pokud máte starší Shelly EM nebo 3EM. Pro ty je určená jiná kleština s otvorem 17 mm a jiným zakončením kabelu.
• Ne, pokud je váš vodič silnější než 15 mm. Do otvoru se nevejde.
• Ne, pokud potřebujete svorku dál než 650 mm od měřiče. Tolik měří kabel.

Hlavní vlastnosti

• dělená konstrukce, nasazuje se bez přerušení vodiče
• uchycení zaklapnutím, bez šroubů
• jmenovitý primární proud 120 A
• převodní poměr 3000 ku 1
• otvor pro vodič o průměru 15 mm
• kabel dlouhý 650 mm s dvoupinovým konektorem MX3.0-2x1Y
• feritové jádro a bílé plastové pouzdro
• ochrana sekundárního vinutí proti vysokému napětí
• elektrická pevnost 3000 V AC po dobu 60 sekund

Co produkt umí

Svorka převádí proud tekoucí měřeným vodičem na malý měřicí signál se jmenovitým převodním poměrem 3000 ku 1 a ten posílá do měřiče. Dělené jádro znamená, že se otevře jako klíště a nasadí na už zapojený vodič, takže není nutné rozpojovat obvod. Uchycení je zaklapávací, bez šroubů. Sekundární vinutí je chráněno proti vysokému napětí a elektrická pevnost je 3000 V AC po dobu jedné minuty.

Ovládání a komunikace

Svorka je pasivní díl bez elektroniky a bez napájení. Nic se v ní nenastavuje a do sítě sama nic neposílá. Měřicí signál vede dvoupinovým konektorem MX3.0-2x1Y do měřiče Shelly Pro 3EM a teprve ten hodnoty vyhodnotí a pošle dál. Veškeré nastavení i komunikace tedy zůstávají na měřiči.

Instalace a použití

Svorka se nasazuje na fázový vodič o průměru nejvýše 15 mm a připojuje se do měřiče Shelly Pro 3EM dvoupinovým konektorem typu MX3.0-2x1Y. Při montáži rozhodují tyto údaje:

• otvor pro vodič o průměru 15 mm
• kabel dlouhý 650 mm, tedy vzdálenost svorky od měřiče
• tělo 45 x 40 x 36 mm bez kabelu, hmotnost 75 g i s ním
• provozní podmínky -10 až 50 °C a vlhkost 0 až 80 % RH

Práce na měřeném vedení patří osobě s odpovídající elektrotechnickou kvalifikací.

Vybavení

Na svorce není co nastavit. Rozhoduje její mechanika a to, jak je zakončený kabel.

• Dělené feritové jádro. Rozevře se jako kleště a zaklapne na již zapojený vodič.
• Uchycení zaklapnutím. Bez šroubů, takže i ve stísněném rozváděči ji nasadíte jednou rukou.
• Převodní poměr 3000 ku 1. Měřič dostane signál úměrný proudu v měřeném vodiči.
• Kabel 650 mm s konektorem MX3.0-2x1Y. Dvoupinový, sedne přímo do Shelly Pro 3EM.
• Ochrana sekundárního vinutí proti vysokému napětí a elektrická pevnost 3000 V střídavých po 60 sekund.
• Bílé plastové pouzdro 45 x 40 x 36 mm. Hmotnost i s kabelem je 75 g.

Co si ještě připravit

• Měřič Shelly Pro 3EM. Svorka sama neměří a jinam se nezapojí, konektor je na tento měřič.
• Změřený průměr fázového vodiče. Otvor má 15 mm, silnější vodič se dovnitř nevejde.
• Trasu do 650 mm od měřiče. Kabel se neprodlužuje, je pevně zakončený konektorem.
• Tolik svorek, kolik fází měříte. Pro 3EM je třífázový, přesný počet uvádí dokumentace měřiče.
• Odpojené vedení a elektrotechnickou kvalifikaci. Vodič se sice nepřerušuje, ale práce na měřeném vedení se dělá při odpojeném napětí.

Kde najde využití

• měření fáze v instalaci s měřičem Shelly Pro 3EM
• náhrada poškozené nebo ztracené svorky
• rozvaděč, kde vodič vede mimo dosah kratšího kabelu
• instalace s měřičem Pro 3EM, kde vodič projde otvorem 15 mm
• rozvaděč, kde musí svorka sedět dál od měřiče

Důležité před nákupem

• Je to svorka pro měřič Shelly Pro 3EM. Není to díl pro starší Shelly EM a 3EM.
• Otvor má průměr 15 mm. Silnější vodič se do svorky nevejde.
• Jmenovitý primární proud je 120 A.
• Kabel měří 650 mm, což určuje vzdálenost svorky od měřiče.
• Provozní teplota je -10 až 50 °C.
• Vlhkost je povolená v rozmezí 0 až 80 % RH.

Rozměry a rozsah

Pět čísel, která rozhodnou, jestli svorka na vaši instalaci sedne.

Provozní podmínky jsou -10 až 50 °C a vlhkost 0 až 80 % RH. Svorka se nasazuje na jeden fázový vodič, ne na celý kabel.

Časté dotazy

Ke kterému měřiči patří?
Jde o proudovou svorku pro měřič Shelly Pro 3EM.

Musím kvůli ní rozpojit vodič?
Nemusíte. Jádro je dělené, svorka se rozevře a nasadí na už zapojený vodič.

Jak silný vodič se do ní vejde?
Otvor má průměr 15 mm.

Jak daleko od měřiče ji můžu dát?
Kabel má 650 mm.

Sedí i na starší Shelly EM?
Ten má vlastní kleštinu s otvorem 17 mm a jiným zakončením kabelu. Tato svorka je pro Pro 3EM.

Tato svorka nebo ta pro Shelly EM?

Obě se jmenují 120A Current Transformer a obě zvládnou 120 A. Zaměnit se však nedají.

Rozhoduje EAN na obalu, ne název a ne vzhled. Svorka pro Pro 3EM se do staršího Shelly EM nezapojí a naopak.
