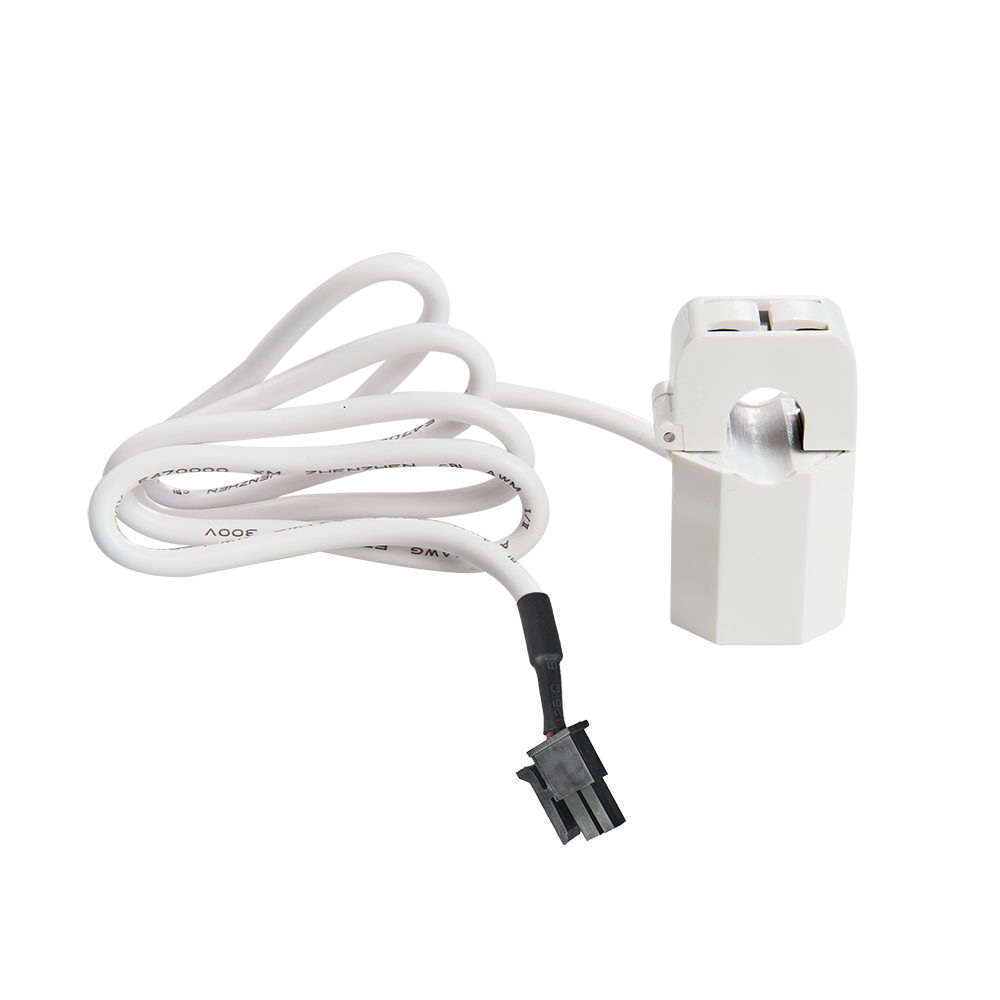

SHELLY 50A Current Transformer Měřicí klešťový transformátor 50 A s konektorem a kabelem 60 cm, bílá

Tenhle klešťový transformátor převádí velké hodnoty proudu na malé, normalizované hodnoty pro měření. Nasadí se kolem vodiče a naměřený signál předá připojenému měřiči. Vodič se přitom nepřerušuje ani nerozpojuje.

Je to pro vás?

• Ano, pokud stavíte nebo rozšiřujete měření se Shelly Pro EM, Pro 3EM ve verzi 120 A, EM Gen3 nebo EM Gen4.
• Ano, pokud vám na měřeném okruhu stačí rozsah do 50 A.
• Ano, pokud osazujete druhý vstup měřiče Shelly Pro EM-50.
• Ano, pokud nechcete rozpojovat obvod. Kleště jsou dělené a nasadí se kolem vodiče.
• Ne, pokud máte starší Shelly EM. Ten používá jiné provedení kleští a tenhle kus s konektorem do něj nepatří.
• Ne, pokud okruhem teče víc než 50 A.
• Ne, pokud čekáte, že kleště samy něco změří. Potřebují měřič, který signál zpracuje.

Hlavní vlastnosti

• rozsah do 50 A
• dělené kleště, nasazují se kolem vodiče bez rozpojení obvodu
• kabel 60 cm zakončený konektorem
• bílé provedení
• kompatibilní se Shelly Pro EM, Pro 3EM ve verzi 120 A, EM Gen3 a EM Gen4

Co produkt umí

Jeho úlohou je převod velkých hodnot proudu na malé, normalizované hodnoty pro účely měření. Sám nic nevyhodnocuje ani nezobrazuje, veškerou práci s naměřenou hodnotou odvede připojený měřič. Proto se přesnost měření udává u měřiče, ne u kleští. U Shelly Pro EM-50 je přesnost ±1 % v rozsahu 5 až 50 A a ±2 % v rozsahu 0 až 5 A.

Ovládání a komunikace

Kleště jsou pasivní díl bez elektroniky a bez napájení. Nic se v nich nenastavuje a do sítě samy nic neposílají. Konektorem vedou měřicí signál do připojeného měřiče Shelly a teprve ten hodnoty vyhodnotí a pošle dál do aplikace nebo do domácí automatizace.

Instalace a použití

Kleště se rozevřou, nasadí kolem měřeného vodiče a zacvaknou. Konektor se zapojí do vstupu pro proudový transformátor na měřiči. Při montáži pozor na toto:

• nasazení má směr, dodržte orientaci ve směru K a L
• obráceně nasazený transformátor vede k záporným hodnotám na měřiči
• kabel dlouhý 60 cm určuje vzdálenost od měřiče
• rozsah 50 A je hranice, na kterou jsou kleště stavěné

Instalaci svěřte osobě s elektrotechnickou kvalifikací.

Vybavení

• Dělené jádro. Kleště se rozevřou, nasadí okolo již zapojeného vodiče a zacvaknou. Obvod se nerozpojuje.
• Hotový konektor na konci kabelu. Zapojí se do vstupu pro proudový transformátor, nic se nesvorkuje.
• Kabel dlouhý 60 cm. Určuje, jak daleko od měřiče může měřené místo ležet.
• Rozsah do 50 A. Hranice, na kterou je transformátor stavěný.
• Bílé provedení. Rozlišovací znak oproti jiným kusům v rozváděči.
• Široká kompatibilita. Shelly Pro EM, Pro 3EM ve verzi 120 A, EM Gen3 i EM Gen4.

Co si ještě připravit

• Kompatibilní měřič Shelly. Pro EM, Pro 3EM ve verzi 120 A, EM Gen3 nebo EM Gen4. Starší Shelly EM to není.
• Volný vstup pro proudový transformátor na měřiči. U Pro EM-50 je to například druhý vstup.
• Jistotu o směru nasazení. Orientace K a L se musí dodržet, jinak měřič ukáže záporné hodnoty.
• Trasu do 60 cm od měřiče. Kabel je pevně zakončený konektorem a neprodlužuje se.
• Přehled o proudu v okruhu. Nad 50 A je třeba transformátor s větším rozsahem a znovu ověřená kompatibilita.
• Kvalifikovaného elektrikáře. Instalaci v rozváděči svěřte odborníkovi.

Kde najde využití

• měření proudu na jednotlivém okruhu s kompatibilním měřičem Shelly
• osazení druhého vstupu měřiče Shelly Pro EM-50
• náhrada za poškozený transformátor u stávajícího měřiče
• rozvaděče, kde se okruhy sledují odděleně

Důležité před nákupem

• Tohle je provedení s konektorem. V nabídce je i verze 50 A s volnými vodiči, ta je určená pro starší Shelly EM a s tímto kusem se nezamění.
• Rozsah 50 A je hranice, na kterou je transformátor stavěný. Pro vyšší proudy jsou v nabídce kleště s většími rozsahy, u nich ale ověřte kompatibilitu s vaším měřičem.
• Nasazení má směr. Obráceně nasazený transformátor vede k záporným hodnotám na měřiči.
• Sám o sobě nic nezměří. Potřebuje měřič, který jeho signál zpracuje.
• Instalaci v rozvaděči svěřte osobě s elektrotechnickou kvalifikací.

Na co pozor při nasazení

Proudový transformátor lze nasadit i nesprávně a nic se přitom nepokazí. Projeví se to až na hodnotách v aplikaci.

Přesnost se udává u měřiče, ne u kleští. U Shelly Pro EM-50 je to ±1 % v rozsahu 5 až 50 A a ±2 % v rozsahu 0 až 5 A.

Časté dotazy

Ke kterým měřičům se hodí?
Shelly Pro EM, Shelly Pro 3EM ve verzi 120 A, Shelly EM Gen3 a Shelly EM Gen4.

Musím kvůli němu rozpojit vodič?
Ne. Kleště jsou dělené a nasazují se kolem vodiče, obvod zůstává celý.

Jak dlouhý má kabel?
Kabel měří 60 cm a je zakončený konektorem.

Proč mi měřič ukazuje zápornou hodnotu?
Příčinou může být obrácená orientace transformátoru. Zkontrolujte správné nasazení ve směru K a L.

Co když už kleště k EM Gen3 mám?
EM Gen3 má kleště CT 50A v balení. Tenhle kus se hodí, když potřebujete další, například pro druhý kanál nebo jako náhradu.

Tato verze nebo ta s volnými vodiči?

Obě mají 50 A a obě mají kabel 60 cm. Zaměnit se přesto nedají, liší se zakončením a měřičem.

🔴 Stejné ampéry, jiný díl. Při objednávání rozhoduje název vašeho měřiče a EAN na obalu, ne číslo 50 A.
