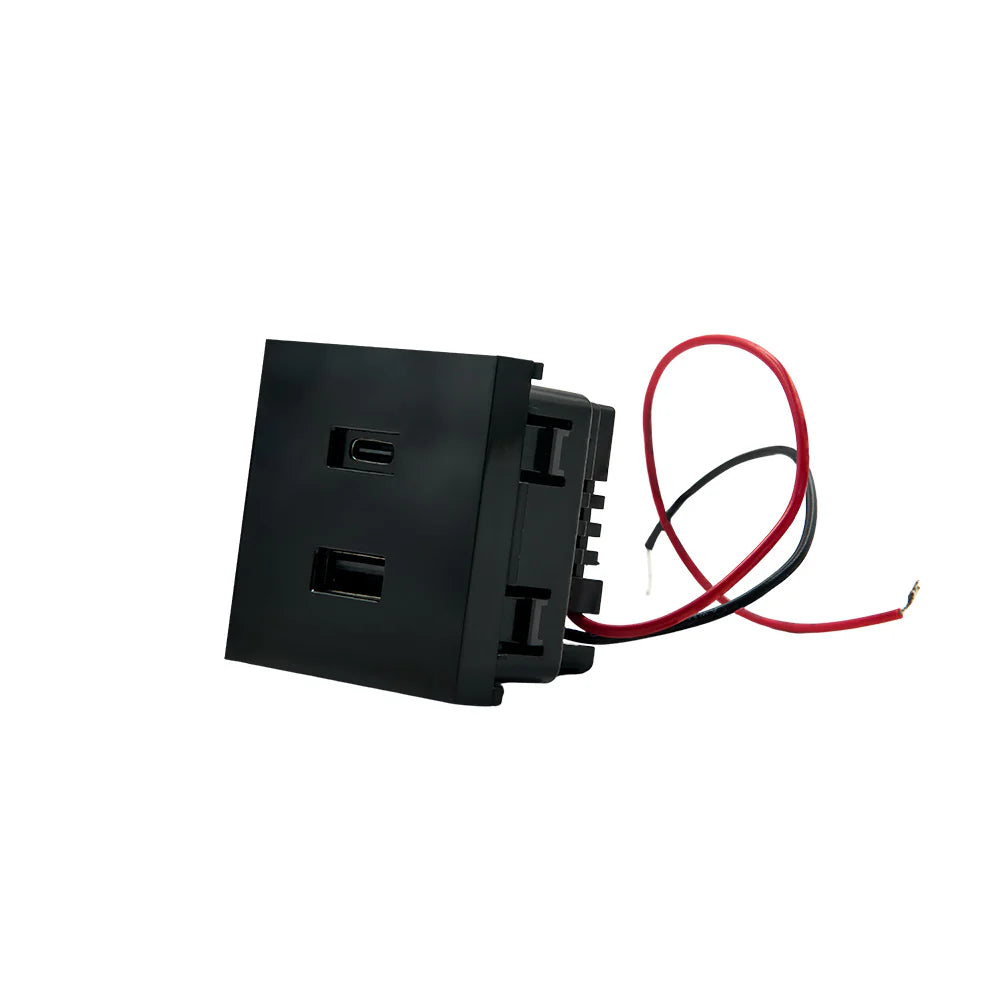

SHELLY USB Charger Nabíjecí modul USB-A a USB-C 20 W do stojanu Shelly Wall Display Stand, černá

Stojan pod nástěnný displej stojí na stole a v zásuvce už jeden kabel má. Tenhle modul z něj udělá i nabíječku. Vestavuje se přímo do stojanu Shelly Wall Display Stand a nabízí port USB-A a port USB-C. Maximální výkon modulu je 20 W.

Je to pro vás?

• Ano, pokud máte stojan Shelly Wall Display Stand a chcete u něj nabíjet bez další zásuvky.
• Ano, pokud chcete jeden port USB-A a jeden USB-C s PD3.0.
• Ano, pokud vám na nabíjení stačí 20 W.
• Ne, pokud hledáte nabíječku do zásuvky. Tenhle kus má vyvedené vodiče a osazuje se do stojanu.
• Ne, pokud nechcete volat elektrikáře. Zapojení má provést kvalifikovaná osoba.
• Ne, pokud stojan Shelly Wall Display Stand nemáte. Modul je příslušenství k němu.

Hlavní vlastnosti

• jeden port USB-A a jeden port USB-C
• maximální výkon modulu 20 W
• USB-C podporuje PD3.0, USB-A nikoli
• napájení 100 až 240 V AC při 50 nebo 60 Hz
• maximální vstupní proud 500 mA
• rozměry 45 x 45 x 40 mm, hmotnost 50 g
• provoz -20 až 40 °C při vlhkosti 30 až 70 % RH
• černé provedení, k dispozici je i bílé

Co produkt umí

Nabíjet, a to podle několika protokolů. Port USB-A podporuje Apple 2,4 A, Samsung 5 V při max. 2 A, DCP, QC2.0 a 3.0, AFC a FCP. Port USB-C zvládá totéž a navíc PD3.0. Výstupní napětí se přizpůsobí zařízení, USB-A dá 5 V při max. 3 A, 9 V při max. 2 A nebo 12 V při max. 1,5 A, USB-C pak 5 V při max. 3 A, 9 V při max. 2,22 A nebo 12 V při max. 1,67 A.

Ovládání a komunikace

Modul je čistě napájecí díl. Nemá bezdrátové rozhraní, nic se v něm nenastavuje a do aplikace ani do domácí automatizace nic nehlásí. Výstupní napětí si podle protokolu domluví přímo s připojeným zařízením, takže žádné ruční nastavení není potřeba. Displej ve stojanu si komunikaci řeší sám a s nabíječkou ji nesdílí.

Instalace a použití

Modul se osazuje do stojanu a má vyvedené vodiče, takže zapojení patří kvalifikovanému elektrikáři. Při montáži platí tato pravidla:

• stojan se nesmí připojit do sítě dřív, než je nabíječka zcela nainstalovaná
• před jakoukoli změnou zapojení se modul odpojí od napájení

Vybavení

Dva porty v jednom modulu znamenají jednu věc, kterou je dobré vědět dopředu. Nedělí si výkon na polovinu, ale mají společný strop, a ten rozhoduje o tom, jak rychle se nabije druhé zařízení.

• Port USB-A a port USB-C, každý s vlastní sadou podporovaných protokolů
• Celkový výkon 20 W, který platí pro modul jako celek
• Společný limit při obou portech naráz, tedy 5 V při nejvýše 3 A
• Automatická dohoda napětí podle protokolu připojeného zařízení, nic se nenastavuje
• Napájení 100 až 240 V střídavých při odběru do 500 mA
• Plastové tělo 45 x 45 x 40 mm s hmotností 50 g, černé provedení

Modul nemá žádné rádio a do aplikace nic nehlásí. Je to napájecí díl, který ve stojanu nahradí krytku a zbytek práce nechá na připojených zařízeních.

Co si ještě připravit

• Stojan Shelly Wall Display Stand. Modul se osazuje výhradně do něj a v balení není.
• Elektrikáře. Výrobce výslovně žádá, aby zapojení dělala kvalifikovaná osoba. Spojují se vodiče pod síťovým napětím.
• Dvoucestné konektory z balení. Fázové vodiče se spojují jedním a nulové druhým. Jsou součástí dodávky, ale je třeba o nich vědět, aby se při montáži neztratily.
• Vlastní kabel k zařízení. V balení je nabíječka, ne kabel USB. Ten si připravte podle toho, co budete nabíjet.
• Reálnou představu o rychlosti. Dvacet wattů je strop celého modulu. U dvou připojených zařízení platí společný limit 5 V a nejvýš 3 A.
• Vnitřní prostředí. Teplota -20 až 40 °C a vlhkost 30 až 70 procent.

Kde najde využití

• pracovní stůl, kde stojan s displejem slouží zároveň jako nabíjecí místo
• noční stolek, kde se má telefon nabíjet vedle ovládacího panelu
• recepce a přepážky, kde se nabíjí služební telefon
• místa, kde není volná zásuvka na samostatný adaptér

Důležité před nákupem

• Modul je určený do stojanu Shelly Wall Display Stand. Mimo něj jej nepoužívejte.
• Při současném použití obou portů je to 5 V a maximálně 3 A.
• PD3.0 je jen na portu USB-C, na USB-A tento protokol není.
• Zapojení má provést kvalifikovaný elektrikář a stojan se do sítě připojuje až po dokončení montáže.
• Modul je příslušenství ke stojanu. Samotný stojan v dodávce modulu není.

Jak se modul zapojuje

Návod k této nabíječce spojuje jen fázi a nulu, ochranný vodič se v postupu nezmiňuje.

Časté dotazy

Kolik dá na jeden port?
Maximální výkon modulu je 20 W. Při současném použití obou portů je to 5 V a max. 3 A.

Nabije mi notebook?
Strop je 20 W a nejvyšší napětí 12 V. Jestli to stačí, závisí na napětí, výkonu a protokolu konkrétního zařízení.

Jaký je rozdíl mezi porty?
USB-C podporuje navíc PD3.0 a při 9 V a 12 V dodá vyšší proud než USB-A.

Můžu si ho namontovat sám?
Instalaci má provést kvalifikovaný elektrikář.

Co ke stojanu potřebuju navíc?
Modul je příslušenství ke stojanu Shelly Wall Display Stand, ten samotný v dodávce modulu není.

Co z kterého portu dostanete

Řádek se společným limitem je ten, který se nejčastěji přehlédne. Když v modulu visí dvě zařízení, nabíjejí se obě při 5 V a společně do tří ampérů, takže rychlé nabíjení devítivoltovým nebo dvanáctivoltovým profilem je tehdy k dispozici jen u jednoho připojeného zařízení.
