SHELLY Button Add-On White Pouzdro s tlačítkem pro spínací moduly a stmívače Shelly do 3 A, bílá

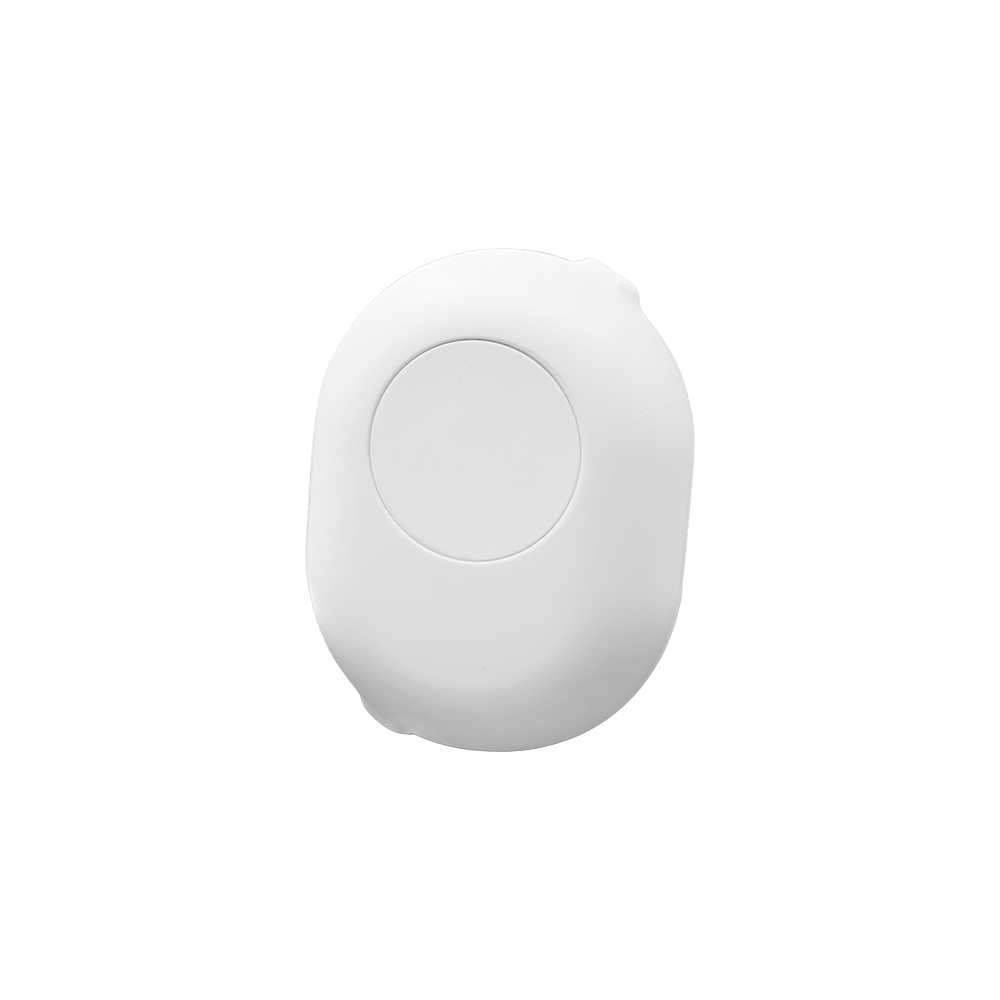

Stolní lampu, ventilátor nebo konvektor lze ovládat chytře i tam, kde u spotřebiče žádný vypínač není a modul Shelly nemá kam přijít. Shelly Button Add-On White má tvar plochého bílého oválu, jehož čelní straně vévodí jediné velké tlačítko. Uvnitř je připravené místo pro kompatibilní modul Shelly nebo pro stmívač. Celá sestava se vloží do přívodu spotřebiče a zůstane na povrchu, do zdi se nesekají žádné drážky.

Je to pro vás?

Ano, pokud

• chcete udělat chytrou stolní lampu, ventilátor nebo konvektor a nechcete kvůli tomu zasahovat do zdi
• máte kompatibilní modul Shelly nebo stmívač a hledáte pro něj bezpečné pouzdro s tlačítkem
• chcete mít velké tlačítko po ruce u postele, u pohovky nebo u pracovního stolu
• spínaný proud zůstane do 3 A a spotřebič má vlastní přívod

Ne, sáhněte po jiném modelu, pokud

• chcete tlačítko, které se položí kamkoli bez vodičů. Bezdrátově pracuje SHELLY BLU Remote Control ZB
• hledáte totéž pouzdro v tmavém provedení. Černá varianta je SHELLY Button Add-On Black
• potřebujete spínat proud nad 3 A. Pak modul zapojte přímo do instalační krabice, kde platí jen jeho vlastní proudová mez, například SHELLY 1PM Gen4

Hlavní vlastnosti

• pouzdro pro jeden kompatibilní modul Shelly nebo stmívač
• velké kruhové tlačítko na čelní straně
• zásuvná svorkovnice se svorkami LI, LO a dvěma nulovými
• pět předpřipojených vodičů délky 35 mm k propojení s modulem
• spínaný proud max. 3 A, spínané napětí max. 240 V AC
• napájení 220 až 240 V AC při 50 Hz
• rozměry 63 x 84 x 28 mm, hmotnost 45,62 g
• bílé matné plastové pouzdro se šedým potiskem a černými konektory
• povrchová montáž, instalační krabice není potřeba

Co produkt umí

Button Add-On je mechanické pouzdro, ne samostatné chytré zařízení. Dává modulu Shelly pevné a bezpečné místo mimo instalační krabici a doplňuje ho o velké tlačítko. Na svorku LI přijde fáze z přívodu, na svorku N pro přívod modrý nulový vodič, a ze svorek LO a N vede kabel dál ke spotřebiči. Pouzdro tak leží přímo ve větvi, která spotřebič napájí, a funguje v ní jako spínací místo. Samotné spínání a veškerou logiku obstará vložený modul, pouzdro k tomu přidává ovládání rukou a uzavřenou konstrukci sešroubovanou dvěma šrouby. Jeden kus ovládá jednu zátěž, například svítidlo, ventilátor nebo přímotopný konvektor.

Ovládání a komunikace

Tlačítko je bílým vodičem vyvedené na spínací vstup vloženého modulu, tedy na některou ze svorek, které modul označuje SW, SW1, SW2, S1 nebo S2 podle své řady. Modul rozliší jedno stisknutí, dvojité, trojité i dlouhé a každému z nich se v jeho nastavení I/O přiřadí akce. Připojení do sítě i ovládání na dálku má na starosti vložený modul, pouzdro k nim nic nepřidává. Samotné pouzdro se posuzuje podle norem EN 60669-1 spolu s EN 60669-2-1, tedy podle norem psaných pro spínače domovních instalací, a splňuje evropské požadavky na omezení nebezpečných látek, na elektromagnetickou kompatibilitu i na elektrickou bezpečnost.

Instalace a použití

Nejprve vypněte jistič a zkoušečkou se přesvědčte, že na vodičích není napětí. Obě skořepiny pouzdra se od sebe oddělí a z drážky vyjmete prodlužovací díl tlačítka, kterým je deska zajištěná. Teprve pak jde deska vyjmout a zpřístupní se místo pro přívod i pro vedení ke spotřebiči. Krytky odstraňte pouze z těch vodičů, které opravdu půjdou do modulu, zbytek nechte zakrytý. Konce vodičů přívodu a kabelu ke spotřebiči odizolujte na 7 až 8 mm a zasuňte je do svorek LI, dvou nulových a LO, v případě potřeby přitom stiskněte béžovou páčku. Za každý vodič pak lehce zatáhněte a ověřte, že drží. Modul propojte podle schématu zapojení pro váš konkrétní model Shelly, desku vraťte zpět do pouzdra, zasuňte prodlužovací díl tlačítka a zadní stranu sešroubujte dvěma šrouby nahoře a dole. Šipky uvnitř pouzdra ukazují, kudy vodiče vést. Práci na síti 230 V doporučujeme svěřit elektrikáři.

Co si ještě připravit

• Vědět, který modul půjde dovnitř, ještě před nákupem. Na tom závisí, co bude kryt umět, protože sám nespíná nic.
• Jištěný přívod 220 až 240 V, 50 Hz. Kryt je síťový přístroj, baterie v něm není.
• Vodiče 0,2 až 1,5 mm² a kleště na odizolování 7 až 8 mm. Svorky jsou zásuvné, plné i lanové vodiče a dutinky jsou v pořádku.
• Elektrikáře. Připojení na 230 V patří osobě s kvalifikací, ne nadšenci s návodem.
• Rovné místo pro povrchovou montáž. Pouzdro 63 x 84 x 28 mm se montuje na povrch, do krabice nepatří.
• Suchý interiér, -20 až 40 °C a 30 až 70 % RH. Krytí IP výrobce neuvádí, do vlhka kryt nedávejte.

Kde najde využití

• noční a stolní lampy u postele nebo u pohovky
• stojací svítidla a ambientní osvětlení v obývacím pokoji
• ventilátory a přímotopné konvektory
• dětské pokoje, kde má být tlačítko snadno dostupné
• byty, hotely a ubytovací domy
• malé kanceláře, prodejny, restaurace a čerpací stanice
• úřady, školy a koleje

Důležité před nákupem

• Pouzdro samo nespíná. Bez vloženého modulu Shelly spotřebič neovládne a modul do něj vkládáte sami.
• Vkládá se do přívodu spotřebiče, na svorku LI a jednu nulovou přijde přívod, z LO a druhé nulové vede kabel ke spotřebiči. Není to bezdrátové tlačítko, které se dá položit kamkoli.
• Platí dvě meze současně, 3 A pouzdra a maximální povolený spínaný proud vloženého modulu. Rozhoduje ta nižší a výkonnější modul hranici pouzdra nezvedne.
• Spínané napětí smí dosáhnout nejvýše 240 V AC, pouzdro se napájí přímo ze sítě.
• Typ zátěže se řídí vloženým modulem. Stmívat lze jen se stmívačem a jen stmívatelné svítidlo.
• Jeden kus ovládá jednu zátěž.
• Do svorkovnice patří plné i lankové vodiče a dutinky, průřez 0,2 až 1,5 mm² a odizolování na 7 až 8 mm.
• Předpřipojené vodiče pro propojení s modulem uvnitř pouzdra měří 35 mm.
• Krytky sundávejte jen z vodičů, které skutečně připojíte.
• Zadní stranu vždy sešroubujte, dvojice šroubů brání náhodnému otevření.
• Vlhkost při provozu 30 až 70 %, teplota -20 až 40 °C a maximální nadmořská výška 2000 m.
• Zařízení patří do suchých vnitřních prostor.
• Poškozené pouzdro nepoužívejte a neopravujte je sami.

Připojovací svorky a vodiče

Zásuvná svorkovnice má čtyři svorky pro přívod a spotřebič, z desky vychází pět krátkých vodičů k vloženému modulu. Hnědé vodiče jsou dva, jeden míří na fázovou a druhý na vstupní svorku modulu.

Kompatibilní moduly Shelly

Pouzdro je kompatibilní s následujícími spínacími moduly a stmívači Shelly.

• z řady Gen1 Shelly Dimmer 2, Shelly 2.5 v režimu spínače a moduly Shelly 1PM a Shelly 1
• z řady Plus moduly Shelly Plus 1PM a Plus 1 včetně verzí Mini a Shelly Plus 2PM, pokud pracuje v režimu spínače
• z řady Gen3 moduly Shelly 1PM Gen3 a 1 Gen3 včetně verzí Mini, Shelly Dimmer Gen3 při zapojení s nulovým vodičem a Shelly 2PM Gen3 v režimu spínače
• z řady Gen4 moduly Shelly 1PM Gen4 a 1 Gen4 včetně verzí Mini

Pro jednotlivé řady jsou k dispozici schémata zapojení, řiďte se tím, které odpovídá vašemu modulu. Kompatibilních modulů řady Gen4 zatím přibývá.

Časté dotazy

Funguje pouzdro samo, bez modulu Shelly?
Ne. Je to mechanické pouzdro s tlačítkem a svorkovnicí, spínání obstará až modul, který do něj vložíte.

Je to bezdrátové tlačítko?
Ne. Vkládá se do přívodu spotřebiče, na svorku LI a jednu nulovou přijde vedení od zdroje, z LO a druhé nulové pokračuje kabel k zátěži.

Kolik spotřebičů ovládne jeden kus?
Jednu zátěž.

Zvýší výkonnější modul hranici 3 A?
Nezvýší. Mez pouzdra je 3 A a platí vždy ta nižší z obou. Když má modul limit ještě nižší, řiďte se jím.

Potřebuji instalační krabici?
Ne. Pouzdro je určené pro povrchovou montáž a stojí samostatně.

Jaké vodiče do svorkovnice patří?
Plné, lankové i vodiče s dutinkou, průřez 0,2 až 1,5 mm² a odizolování 7 až 8 mm.

Jak nastavím dvojité nebo dlouhé stisknutí?
V nastavení I/O vloženého modulu, kde se každému typu stisknutí přiřadí akce.

Můžu pouzdro použít v koupelně nebo venku?
Pouzdro patří jen do suchých vnitřních prostor.

Který modul Shelly se do něj vejde

Výrobce publikuje schémata zapojení pro konkrétní moduly. Právě ta říkají, s čím je kryt ověřený a co má tedy smysl kupovat společně.

Toto provedení je bílé s matným šedým potiskem, EAN 3800238072186. Černé pouzdro s bílým potiskem má EAN 3800238072193. Přívodní kabely jsou v obou případech hnědý, modrý, černý a bílý, dlouhé 35 mm.
