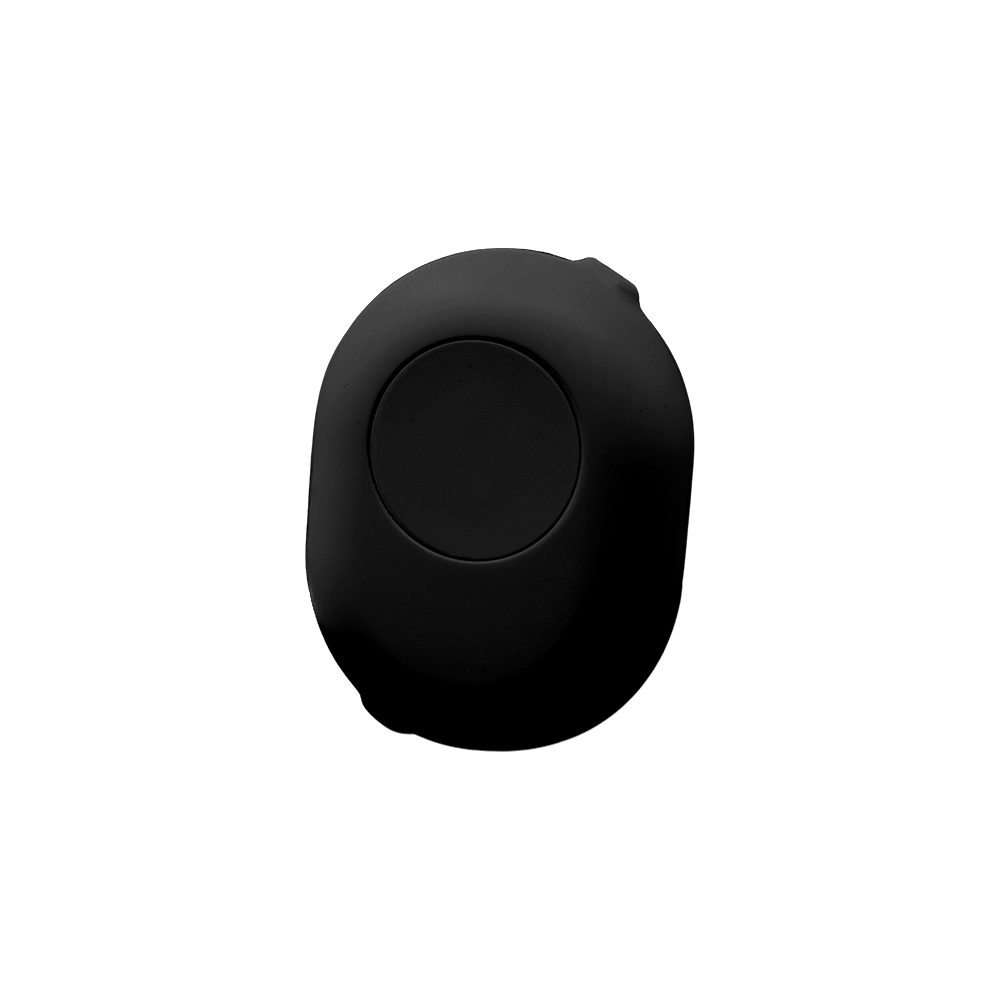

SHELLY Button Add-On Black Pouzdro s tlačítkem pro spínací moduly a stmívače Shelly do 3 A, černá

Chcete ze stolní lampy, ventilátoru nebo konvektoru udělat chytrý spotřebič, ale nechcete kvůli tomu sekat do zdi? Shelly Button Add-on Black je uzavřené pouzdro s velkým tlačítkem, do kterého vložíte vybraný spínací modul nebo stmívač Shelly. Celé pouzdro se zapojí do přívodu spotřebiče, takže modul zůstane bezpečně uzavřený mimo instalační krabici a spotřebič dostane fyzické tlačítko na dosah ruky.

Je to pro vás?

Ano, pokud

• chcete použít modul Shelly tam, kde žádná instalační krabice není, typicky u stolní nebo stojací lampy
• máte nebo si pořídíte některý z kompatibilních modulů Gen1 až Gen4 ze seznamu níže
• proud spínaného spotřebiče zůstane do 3 A
• chcete ke spotřebiči přidat fyzické tlačítko a využít jedno, dvojité, trojité a dlouhé stisknutí, které sestava podporuje

Ne, zvolte jiný model, pokud

• chcete bezdrátový ovladač, který můžete položit kamkoli, zvolte samostatné bezdrátové tlačítko, například Shelly BLU Button 1
• spínáte spotřebič nad 3 A, zvolte modul do instalační krabice bez tohoto pouzdra, kde platí jeho vlastní proudové meze, například Shelly 1PM Gen4
• potřebujete ovládat dva samostatné okruhy nebo žaluzii, zvolte samostatný modul do instalační krabice bez tohoto pouzdra, například Shelly 2PM Gen4

Hlavní vlastnosti

• pouzdro s tlačítkem pro kompatibilní spínací moduly a stmívače Shelly generací Gen1 až Gen4
• montáž na povrch nebo volně položené na plochu, instalační krabice není potřeba
• max. spínané napětí 240 V AC
• max. spínaný proud 3 A, nejvýše však proud vloženého modulu
• jmenovité napětí sítě 220 až 240 V AC, 50 Hz
• čtyři zásuvné svorky LI, N, N a LO pro přívod a zátěž
• pět předpřipojených vodičů k modulu Shelly, dva hnědé, modrý, černý a bílý
• rozměry 63 x 84 x 28 mm, matné černé pouzdro s bílým potiskem

Co produkt umí

Pouzdro je mechanická část celé sestavy. Uvnitř je deska se zásuvnou svorkovnicí a s pěti hotovými vodiči, na kterou se připojí modul Shelly, a nad ní tlačítko. Pouzdro se zapojuje do série mezi přívod a spotřebič. Fáze a nulový vodič od zdroje jdou do svorek LI a N, spínaná fáze a nulový vodič ke spotřebiči vycházejí ze svorek LO a N.

Vlastní spínání pak dělá vložený modul. Bílý vodič vede z tlačítka na vstup tlačítka toho modulu, dva hnědé na svorku fáze a na vstupní svorku zátěže, modrý na nulový vodič a černý na výstup zátěže. Sestava je určena pro ovládání jedné zátěže. Jaký typ zátěže smíte spínat, určuje vložený modul.

Ovládání a komunikace

Ovládání zůstává celé na vloženém modulu Shelly. Všechny chytré a komunikační funkce sestavy se řídí tím, co umí právě ten modul, který jste zvolili. Pouzdro k němu přidává drátově připojené fyzické tlačítko a svorkovnici pro přívod a zátěž.

Sestava podporuje jedno stisknutí, dvojité stisknutí, trojité stisknutí a dlouhé stisknutí. Co má každé z nich udělat, přiřadíte v sekci vstupů v nastavení I/O toho modulu, který jste do pouzdra vložili. Prohlášení o shodě pouzdra pokrývá směrnice pro elektromagnetickou kompatibilitu, pro zařízení nízkého napětí a pro omezení nebezpečných látek. Pouzdro je posouzeno podle norem EN 60669-1 a EN 60669-2-1, které platí pro spínače domovních elektrických instalací.

Instalace a použití

Před instalací vypněte jističe a vhodnou zkoušečkou ověřte, že na vodičích, které chcete připojit, není napětí. Pouzdro se známkami poškození nebo vady nepoužívejte a neopravujte je svépomocí. Zapojení doporučujeme svěřit kvalifikovanému elektrikáři.

Pouzdro se rozevře na dvě poloviny. Z drážky se vyjme nástavec tlačítka, který drží desku na místě, a deska se opatrně vyzvedne. Podle schématu pro váš model Shelly se sejmou izolační krytky jen z těch vodičů, které budete opravdu zapojovat. Do zásuvných svorek patří vodič o průřezu 0,2 až 1,5 mm², odizolovaný na 7 až 8 mm, plný, lankový nebo s dutinkou. Vodič se zasune do svorky, v případě potřeby při stisknuté béžové páčce, a lehkým tahem se ověří, že drží.

Pak se deska i s připojeným modulem vrátí zpět, nástavec tlačítka se nasune do své drážky a obě poloviny se stáhnou dvěma šrouby v horním a dolním otvoru na zadní straně. Uvnitř pouzdra jsou šipky, které ukazují, kudy vést přívodní vodiče. Průměr přívodní šňůry, se kterým pouzdro počítá, je 3 mm.

Co si ještě připravit

• Modul Shelly, který půjde dovnitř. Kryt sám nespíná, je to tlačítko a pouzdro. Výrobce uvádí schémata pro Shelly 1, 1PM a 2PM v řadách Plus, Gen3 a Gen4, pro 1 Mini a 1PM Mini a pro Dimmer 2 a Dimmer Gen3.
• Přívod 220 až 240 V a 50 Hz. Je to síťový přístroj, ne bateriové tlačítko.
• Vodiče s průřezem 0,2 až 1,5 mm². Odizolovat je třeba 7 až 8 mm, svorky jsou zásuvné a šroubovák na ně není potřeba.
• Osobu s elektrotechnickou kvalifikací. Připojení do sítě 230 V není práce pro kutila.
• Rovnou plochu pro povrchovou montáž. Kryt se montuje na povrch, ne do instalační krabice.
• Vnitřní prostředí -20 až 40 °C, 30 až 70 % RH, do 2000 m nad mořem. Krytí IP výrobce neuvádí.

Kde najde využití

• stolní a stojací lampy, u kterých není kam schovat modul
• noční a ambientní světlo u dětské postele, kde má být tlačítko na dosah
• ventilátory a konvektory v rámci povolených mezí sestavy
• snadno dostupné ovládání pro děti a pro lidi se zdravotním postižením
• byty, apartmány a hotelové pokoje
• menší kanceláře, prodejny a provozovny
• vysoké školy a budovy veřejné správy

Důležité před nákupem

• Pouzdro je příslušenství. Spínací modul nebo stmívač Shelly si k němu vyberete a pořídíte zvlášť.
• Max. spínané napětí je 240 V AC a max. spínaný proud 3 A, nejvýše však proud vloženého modulu. Rozhoduje nižší z obou proudových mezí, modul s vyšším limitem tedy hranici pouzdra nezvyšuje.
• Pouzdro se zapojuje do série do přívodu spotřebiče. Fáze a nulový vodič ze zdroje jdou na LI a N, spínaná fáze a nulový vodič k zátěži na LO a N.
• Není to bezdrátový ovladač. Aby tlačítko spotřebič ovládalo, musí být pouzdro v jeho přívodu.
• Modely Shelly 2.5, Shelly Plus 2PM a Shelly 2PM Gen3 jsou uvedeny v režimu spínače.
• Shelly Dimmer Gen3 je uveden v zapojení s nulovým vodičem.
• Sestava je určena pro ovládání jedné zátěže.
• Typ zátěže musí odpovídat vloženému modulu. Řiďte se tím, jaké zátěže povoluje právě ten modul, který do pouzdra vložíte.
• Do zásuvných svorek patří vodič o průřezu 0,2 až 1,5 mm² odizolovaný na 7 až 8 mm, průměr přívodní šňůry je 3 mm.
• Provozní teplota -20 až 40 °C, vlhkost 30 až 70 % RH, nadmořská výška do 2000 m.
• U modulu, který v seznamu níže není, ověřte vhodnost v aktuálním seznamu kompatibility, který k pouzdru patří.

Připojovací svorky a vodiče

Kompatibilní moduly Shelly

• Gen1: Shelly 1, Shelly 1PM, Shelly 2.5 v režimu spínače a Shelly Dimmer 2
• Gen2: Shelly Plus 1, Shelly Plus 1PM, Shelly Plus 2PM v režimu spínače, Shelly Plus 1 Mini a Shelly Plus 1PM Mini
• Gen3: Shelly 1 Gen3, Shelly 1PM Gen3, Shelly 2PM Gen3 v režimu spínače, Shelly 1 Mini Gen3, Shelly 1PM Mini Gen3 a Shelly Dimmer Gen3 v zapojení s nulovým vodičem
• Gen4: Shelly 1 Gen4, Shelly 1PM Gen4, Shelly 1 Mini Gen4 a Shelly 1PM Mini Gen4

Pro většinu uvedených modulů je k dispozici schéma zapojení, podle kterého se pět vodičů pouzdra připojí na správné svorky.

Časté dotazy

Je v balení i modul Shelly?
Pouzdro je příslušenství. Modul si vyberete podle toho, co chcete ovládat, pořídíte jej zvlášť a vložíte dovnitř.

Kolik proudu sestava zvládne?
Do 3 A, nejvýše však tolik, kolik zvládne vložený modul. Platí nižší z obou hodnot. Max. spínané napětí je 240 V AC.

Funguje to se Shelly 1PM Gen4?
Ano. Shelly 1PM Gen4 je v seznamu kompatibilních modelů a je pro něj k dispozici schéma zapojení.

Můžu tím ovládat žaluzii?
Shelly 2.5, Shelly Plus 2PM a Shelly 2PM Gen3 jsou pro toto pouzdro uvedeny v režimu spínače. Pro žaluzii zvolte modul do instalační krabice, který je pro režim žaluzie určen.

Jaké stisky sestava rozliší?
Jedno, dvojité, trojité a dlouhé stisknutí. Přiřazení nastavíte v sekci vstupů v nastavení I/O vloženého modulu.

Kam se pouzdro montuje?
Volně na plochu nebo napevno na povrch. Drží pohromadě dvěma šrouby na zadní straně.

Potřebuji nulový vodič?
Pouzdro má dvě svorky N a vede nulový vodič od přívodu k zátěži. U Shelly Dimmer Gen3 je uvedeno zapojení s nulovým vodičem.

Má pouzdro vlastní komunikační část?
Veškerá komunikace zůstává na vloženém modulu. Pouzdro k němu přidává drátové tlačítko a svorkovnici.

Co smí spínat

Kryt má vlastní meze, ale rozhoduje vždy ta nižší z dvojice. Jmenovité hodnoty vloženého modulu Shelly se krytem neobcházejí.

⛔ Číslo 3 A není absolutní strop. Má-li vložený modul nižší jmenovitou hodnotu, platí ta jeho. Toto vyhotovenie je čierne s bielou potlačou, EAN 3800238072193, biele so šedou potlačou má EAN 3800238072186._CZ
