SHELLY 2-OUTPUT Power Base Napájecí základna pro Wall Display X1i a X2i dva reléové výstupy 5 A, šedá

Máte u dveří Shelly Wall Display X1i nebo X2i a chcete z něj spínat dvě světla místo jednoho? Shelly 2-Output Power Base je napájecí základna, která se za tu původní jednoduše vymění. Nese dvě relé, každé až do 5 A, takže z jediného panelu ovládáte hlavní i doplňkové osvětlení. Vejde se do standardní instalační krabice pro vypínač a zapojit ji smí pouze kvalifikovaný elektrikář certifikovaný podle národních předpisů.

Je to pro vás?

Ano, pokud

• máte Shelly Wall Display X1i nebo X2i a chcete z něj spínat dva samostatné světelné okruhy
• chcete pod jedním panelem u dveří skrýt hlavní světlo i nepřímé osvětlení
• potřebujete ušetřit místo a vejít se s displejem i se spínáním do jedné instalační krabice
• máte v krabici přivedený fázový i neutrální vodič, základna potřebuje oba
• spínané okruhy nepřesáhnou 5 A na kanál při napětí do 240 V AC
• zapojení provede kvalifikovaný elektrikář certifikovaný podle národních předpisů

Ne, zvolte jiný model, pokud

• máte Shelly Wall Display X1 nebo X2 bez písmene i, s těmito modely tato základna kompatibilní není a na štítku základny je označení pro řadu i
• teprve poptáváte samotný panel, základna se prodává zvlášť a displej Shelly Wall Display X1i nebo X2i k ní musíte mít
• vám stačí jeden spínaný okruh, ten zvládne základna, se kterou se displej dodává z výroby
• chcete spínat zátěž nad 5 A na jeden okruh, na to sáhněte po samostatném spínacím modulu, například Shelly 1PM Gen4
• hledáte modul s měřením spotřeby přímo ve spínači, měření nabízí například Shelly 1PM Gen4
• montujete mimo vnitřní prostory, základna je určená pouze do interiéru

Hlavní vlastnosti

• dvě reléové výstupní svorky O1 a O2 pro dva nezávislé světelné okruhy
• spínaný proud až 5 A na kanál a spínané napětí až 240 V AC
• napájení 100 až 240 V AC při 50 nebo 60 Hz
• vyměnitelná za základnu s jedním výstupem, se kterou se Wall Display X1i a X2i dodává
• svorky O2, O1, L a N v jedné řadě, dvě svítidla se zapojují na společný neutrální vodič
• odporová, kapacitní i indukční zátěž, tedy klasické a halogenové žárovky, LED žárovky, LED drivery, úsporné zářivky a transformátory LED osvětlení
• šroubové svorky na vodič 0,75 až 2,5 mm² plný, lankový i s dutinkami
• montáž do instalační krabice dvěma šrouby, rozměry 72,30 x 69,8 x 28,70 mm na výšku, šířku a hloubku, hmotnost 53,5 g
• provozní teplota -20 až +40 °C, vlhkost 30 až 70 % RH a nadmořská výška do 2000 m
• plastové tělo v šedé barvě se zelenými konektory

Co produkt umí

Základna je ta část sestavy, do které se přivádí síť a která nese relé. Displeje Wall Display X1i a X2i přicházejí z výroby se základnou, jež spíná jeden výstupní okruh a dá se vyměnit. Dvouvýstupová základna ji nahradí a zpřístupní druhý okruh, aniž by u dveří přibyla další krabice nebo další modul. Každý okruh spíná samostatné relé, takže se obě světla dají zapínat nezávisle na sobě. Vnitřní zapojení vede obě relé ze společné fázové svorky L, takže oba spínané okruhy pracují na téže fázi, ze které je napájen i displej. Každé relé má vlastní výstupní svorku, O1 a O2, a oba okruhy se uzavírají společným neutrálním vodičem.

Ovládání a komunikace

Ovládání zůstává celé na displeji, na který je základna nasazená, tedy na Shelly Wall Display X1i nebo X2i. Spínání obou okruhů řešíte na panelu, ne na základně. Prohlášení o shodě pokrývá směrnice pro elektrická zařízení nízkého napětí, pro elektromagnetickou kompatibilitu a pro omezení nebezpečných látek, a jako harmonizované normy uvádí EN 60669-1 a EN IEC 60669-2-1, tedy normy pro spínače pevných elektrických instalací. Bezdrátové připojení do chytré domácnosti tak zajišťuje displej. Na základně najdete čtyři šroubové svorky, dva napájecí vstupy N a L a dva výstupy pro zátěž O1 a O2. Všechny jsou popsané ve schématu zapojení v návodu.

Instalace a použití

Instalaci smí provést pouze kvalifikovaný elektrikář certifikovaný podle národních předpisů. Před prací se vypnou jističe a vhodným zkušebním přístrojem se ověří, že na vodičích, které se budou připojovat, není napětí. Fázový vodič se připojí na svorku L, neutrální na svorku N. Jedno svítidlo se zapojí mezi svorku O1 a neutrální vodič, druhé mezi svorku O2 a neutrální vodič. Vodič se odizoluje na délku 6 až 7 mm a svorka se dotáhne momentem nejvýše 0,4 Nm. Základna se pak upevní do instalační krabice dvěma šrouby a teprve na ni se nasadí displej. Podrobný postup nasazení panelu najdete v jeho uživatelské příručce. Před každou další změnou zapojení se znovu ověří, že na svorkách základny není napětí.

Vybavení

• Dvě samostatná relé, každé do 5 A. Okruhy se zapínají nezávisle na sobě.

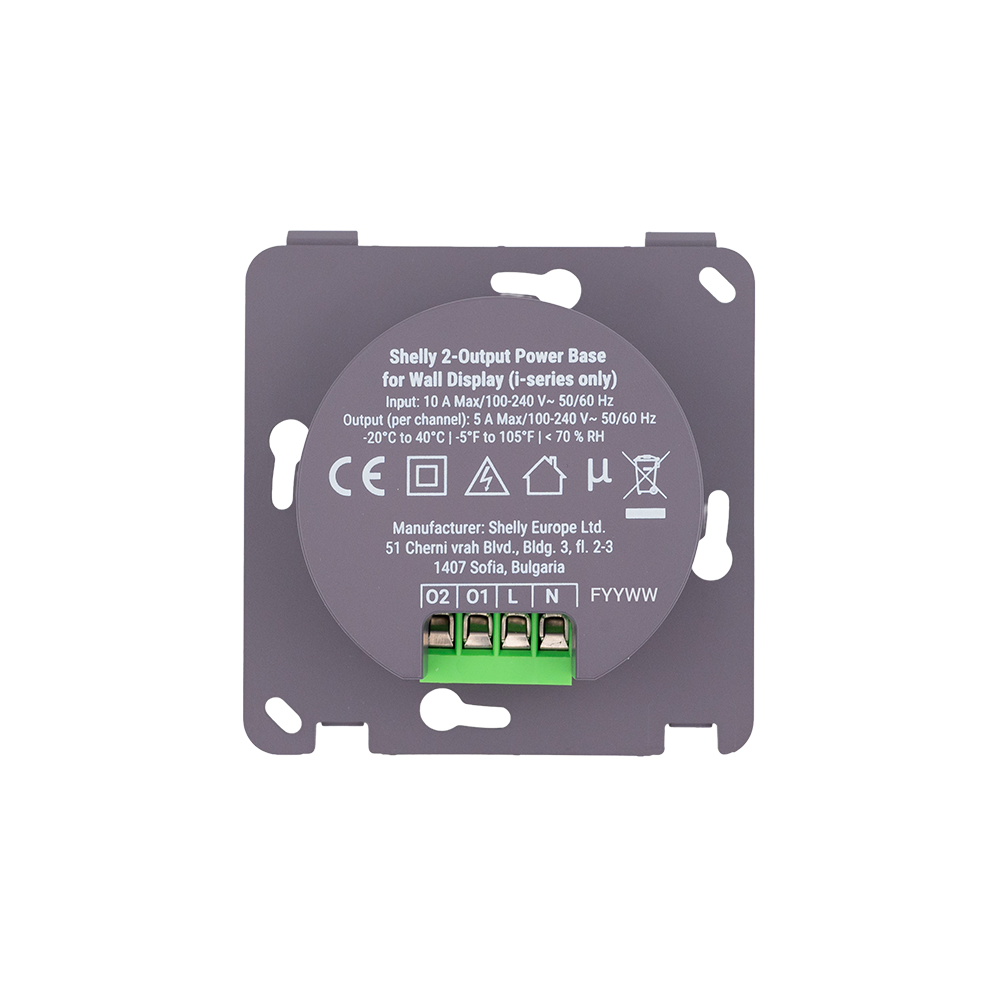

• Čtyři šroubové svorky v jedné řadě. O2, O1, L a N, všechny popsané ve schématu v návodu.
• Společná fázová svorka L pro obě relé. Oba okruhy tedy pracují na téže fázi jako displej.
• Odporová, kapacitní i induktivní zátěž. Klasické a halogenové žárovky, LED žárovky, LED drivery, úsporné zářivky a transformátory LED osvětlení.
• Montáž dvěma šrouby do instalační krabice. Displej se nasazuje až na upevněnou základnu.
• Šedé plastové tělo se zelenými konektory, 72,30 x 69,8 x 28,70 mm a 53,5 g.

Co si ještě připravit

• Samotný displej Shelly Wall Display X1i nebo X2i. Základna se prodává zvlášť a panel v balení není.
• Fázový i nulový vodič v krabici. Základna potřebuje oba, obě svítidla se uzavírají společným nulovým vodičem.
• Dva šrouby k upevnění do krabice a zkušební přístroj k ověření beznapěťového stavu.
• Vodiče 0,75 až 2,5 mm², plné, lanové nebo s dutinkami, odizolované na 6 až 7 mm.
• Šroubovák na moment nejvýše 0,4 Nm.
• Kvalifikovaného elektrikáře certifikovaného podle národních předpisů. Instalaci smí provést pouze on.
• Vnitřní prostor. Základna je určená jen do interiéru, do 2000 m nadmořské výšky.

Kde najde využití

• obývací pokoj s hlavním svítidlem a odděleným nepřímým osvětlením
• ložnice, kde se z jednoho panelu ovládá stropní světlo i nástěnné lampy
• chodby a schodiště se dvěma samostatnými světelnými okruhy
• byty a hotelové pokoje, kde je u dveří místo jen pro jednu instalační krabici
• kanceláře a menší provozovny s ovládáním osvětlení hned od vstupu
• veřejné budovy, vysoké školy a univerzitní areály, kde se ovládání osvětlení sjednocuje do jednoho panelu

Důležité před nákupem

• Displej není součástí dodávky. Základna nahrazuje tu, se kterou se Shelly Wall Display X1i nebo X2i dodává, takže samotný panel musíte mít.
• Kompatibilní je se Shelly Wall Display X1i a X2i. S modely Shelly Wall Display X1 a X2 bez písmene i kompatibilní není. Na štítku základny je označení pro řadu i.
• Spínaný proud je nejvýše 5 A na kanál a spínané napětí nejvýše 240 V AC. Na štítku je uveden vstup nejvýše 10 A při 100 až 240 V AC. Jmenovité zatížení se nesmí překročit.
• Základnu smíte připojit pouze v obvodu jištěném jističem s charakteristikou B nebo C, se jmenovitým proudem nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• V koupelnách a dalších rizikových prostorách je nutná dodatečná ochrana proudovým chráničem 30 mA typu A nebo vyšší.
• Instalovat smí pouze kvalifikovaný elektrikář certifikovaný podle národních předpisů. Zapojujte základnu jen způsobem uvedeným v návodu.
• Do krabice musí být přivedený fázový i neutrální vodič. Základna má obě napájecí svorky, tedy N i L.
• Rozměry jsou 72,30 x 69,8 x 28,70 mm na výšku, šířku a hloubku, hmotnost 53,5 g. Ověřte si, že se sestava do vaší instalační krabice vejde.
• Šroubové svorky přijmou vodič o průřezu 0,75 až 2,5 mm², plný, lankový i s dutinkami. Odizolování je 6 až 7 mm a utahovací moment nejvýše 0,4 Nm.
• Zařízení je určené pouze do interiéru. Provozní teplota je -20 až +40 °C, vlhkost 30 až 70 % RH a nejvyšší nadmořská výška 2000 m. Chraňte je před nečistotami a vlhkostí.
• Základnou se nesmí ovládat zařízení pro podporu života ani spotřebiče typu saun, solárií a elektrických dek, kde by nepřesné časování nebo náhodné sepnutí mohlo být nebezpečné.
• Poškozenou nebo vadnou základnu nepoužívejte. Neopravujte ji ani neupravujte svépomocí, veškerý servis patří autorizovanému personálu.
• Výrobek nepatří do komunálního odpadu. Odevzdejte jej na sběrném místě, prodejce je povinen odpadní elektrozařízení přijmout bezplatně.

Časté dotazy

Je v balení i displej?
Ne. Základna se prodává samostatně jako náhrada za tu, se kterou se Shelly Wall Display X1i nebo X2i dodává. Samotný panel k ní musíte mít.

Sedne i na Shelly Wall Display X1 nebo X2?
Ne. Kompatibilní je jen se Shelly Wall Display X1i a X2i. Na štítku základny je označení pro řadu i.

Jak velkou zátěž unese jeden výstup?
Nejvýše 5 A při napětí do 240 V AC. Stejná mez platí pro oba kanály zvlášť a jmenovité zatížení se nesmí překročit.

Jaká svítidla zvládne spínat?
Odporovou zátěž, tedy klasické a halogenové žárovky, kapacitní zátěž jako LED žárovky, LED drivery a úsporné zářivky, a indukční zátěž v podobě transformátorů LED osvětlení.

Potřebuji v krabici neutrální vodič?
Ano. Základna má dvě napájecí svorky, N a L, a oba vodiče se do ní připojují.

Můžu si ji zapojit sám?
Ne. Instalaci smí provést pouze kvalifikovaný elektrikář certifikovaný podle národních předpisů, a to při vypnutých jističích a s ověřením, že na vodičích není napětí.

Vejde se do běžné instalační krabice?
Ano, základna je určená do standardní instalační krabice pro vypínač a upevňuje se dvěma šrouby. Rozměry jsou 72,30 x 69,8 x 28,70 mm na výšku, šířku a hloubku. Hloubku své krabice si před nákupem ověřte.

Jak se svorky dotahují?
Vodič se odizoluje na 6 až 7 mm a svorka se dotáhne momentem nejvýše 0,4 Nm. Přijme průřez 0,75 až 2,5 mm², plný, lankový i s dutinkami.

Dvouvýstupová základna, nebo ta dodaná s displejem?

Wall Display X1i a X2i se z výroby dodávají se základnou, která spíná jeden výstupní okruh a dá se vyměnit. Dvouvýstupová základna je tedy doplněk pro ty, komu jeden okruh nestačí. Sestava se i nadále vejde do standardní instalační krabice pro vypínač a u dveří nepřibude nic dalšího.
