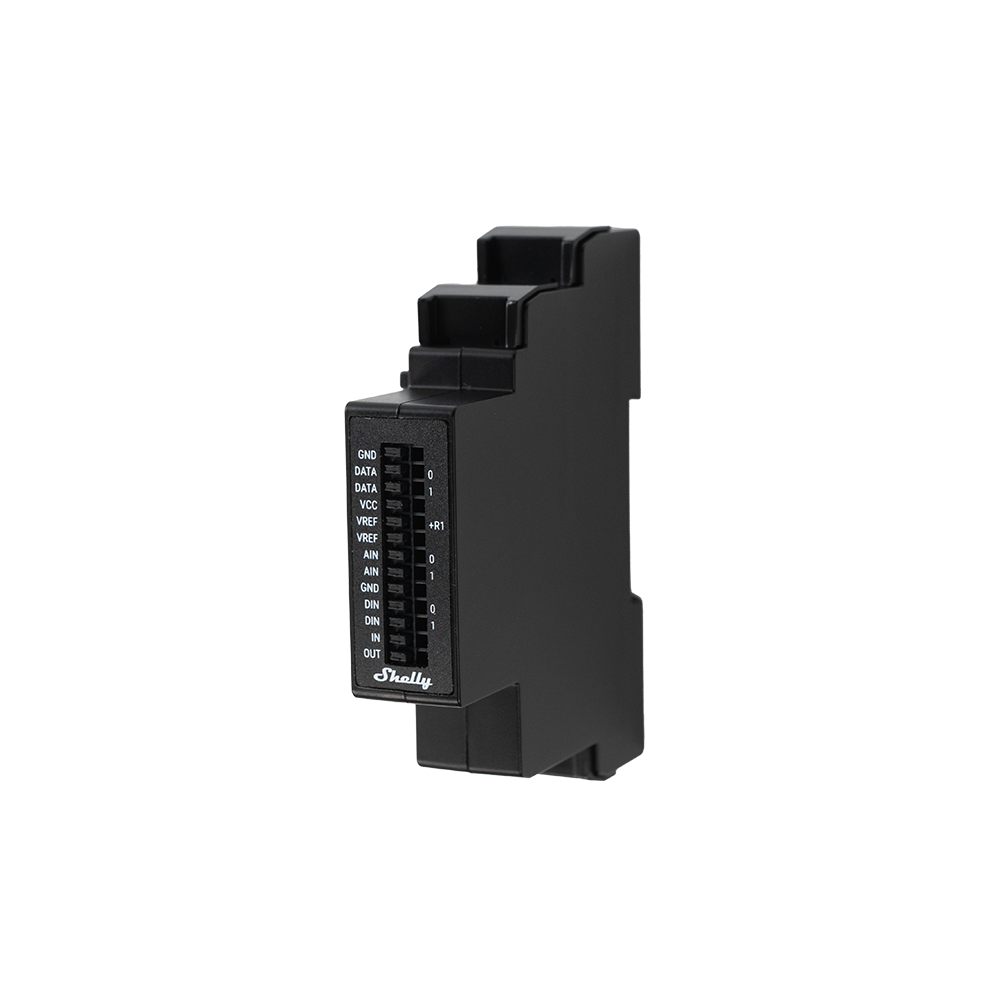

SHELLY Pro Sensor Add-on Senzorové rozhraní na DIN lištu pro moduly Shelly Pro

Zařízení Shelly Pro sedí v rozvaděči a spíná okruhy, ale samo o sobě nevidí, co se děje v technologii kolem. Shelly Pro Sensor Add-on je modul na DIN lištu, který k němu přidá vstupy pro čidla a jeden spínaný výstup. Rozvaděč tak může reagovat na teplotu, na hladinu, na tlak nebo na kontakt jiné techniky.

Je to pro vás?

• Ano, pokud potřebujete více měřicích bodů. Modul má dvě nezávislé sběrnice 1-Wire a na každou lze připojit až pět sond DS18B20, tedy deset celkem.
• Ano, pokud máte průmyslové čidlo s výstupem 0 až 10 V. Modul má takové vstupy dva.
• Ano, pokud chcete číst stav cizí technologie napěťovým signálem. Digitální vstupy jsou také dva a pracují v rozsahu ±15 V.
• Ano, pokud potřebujete spínat malý signál, například vstup jiného zařízení. Modul má polovodičový výstup do 30 V a 300 mA.
• Ne, pokud máte modul řady Plus nebo Gen3. Tento add-on se připojuje k zařízením Shelly Pro.
• Ne, pokud chcete tímto výstupem spínat zátěž na 230 V. Je to signálový výstup, ne stykač.
• Ne, pokud potřebujete proudovou smyčku 4 až 20 mA. Analogové vstupy jsou napěťové.

Hlavní vlastnosti

• 2 analogové vstupy 0 až 10 V, přesnost lepší než ±5 %
• 2 digitální vstupy ±15 V s přepínatelnou logikou
• 2 nezávislé sběrnice 1-Wire, na každou až 5 sond DS18B20 nebo jedno čidlo DHT22
• 1 bezpotenciálový polovodičový výstup, do 30 V a 300 mA
• napájení 12 V z modulu Shelly Pro, příkon pod 0,5 W bez čidel
• montáž na DIN lištu, rozměry 94 x 19 x 69 mm, hmotnost 45 g
• svorky pro vodič 0,2 až 0,5 mm², odizolování 5 až 8 mm
• pracovní teplota -20 až 40 °C, vlhkost 30 až 70 %

Co produkt umí

Dvě nezávislé sběrnice 1-Wire jsou hlavní rozdíl proti menším rozšiřujícím modulům. Každá zvládne až pět teplotních sond DS18B20, takže jeden modul obslouží deset měřicích bodů. Nezávislost tu znamená dvě samostatné svorky DATA, takže každou větev vedete jinam. Hodí se to, když jedna míří do strojovny a druhá po budově. Vedle datových svorek jsou vyvedeny výstup VCC, dvě svorky GND a dvojice výstupů VREF a VREF + R1, kterou výrobce určuje pro odporová čidla.

Analogové vstupy pracují v rozsahu 0 až 10 V s přesností lepší než pět procent. Výrobce k nim uvádí hodnotu v rozsahu 0 až 100 procent s prahem hlášení 1 procento, samotný voltmetr pak rozsah 0 až 10 V s prahem 0,1 V. Oba prahy lze přestavit. Vstup se ve webovém rozhraní hostitelského zařízení přidá jako periferie. Výrobce jmenuje voltmetr, analogový vstup, digitální vstup a čidla teploty a vlhkosti. Připojit tak jde i čidlo, které není od Shelly, pokud má napěťový výstup 0 až 10 V.

Digitální vstupy jsou napěťové. Rozhodovací úrovně jsou -15 V až 0,5 V a 2,5 V až 15 V a výrobce je určuje pro čidla pohybu, čidla zaplavení a spínače. Polovodičový výstup pak umí sepnout signál do 30 V a 300 mA, tedy typicky vstup jiného zařízení, malé relé nebo signalizaci.

Instalace a použití

Modul je určen na DIN lištu a zabírá 19 mm šířky. K hostitelskému zařízení se připojuje vlastním sériovým rozhraním Shelly. Kompatibilní jsou Pro 1, Pro 1PM, Pro 2, Pro 2PM, Pro 3EM, Pro EM-50 a Pro Dimmer 0/1-10V PM, Pro Dimmer 1PM a Pro Dimmer 2PM.

Svorky přijmou vodič o průřezu 0,2 až 0,5 mm², tedy tenký signálový vodič, a odizolovat je třeba 5 až 8 mm. Výrobce připouští vodič plný, lanko i lanko s dutinkou. Silový vodič sem nepatří, modul pracuje výhradně se signály a s napájením 12 V z hostitelského zařízení.

Modul se nasazuje na hostitelské zařízení konektorem s kolíky. Než je zasunete, vypněte jističe a zkoušečkou ověřte, že na svorkách zařízení Pro není napětí. Kolíky se snadno ohnou, proto je výrobce v návodu zvlášť připomíná. Instalaci smí provést jen kvalifikovaný elektrikář.

Napájení si modul bere z modulu Pro, takže nepotřebuje vlastní zdroj. Bez připojených čidel spotřebuje méně než 0,5 W. Pro napájení čidel jsou k dispozici svorky VCC s proudem do 10 mA a referenční VREF do 2 mA.

Vybavení

Doplněk nedělá nic sám, ale z modulu Shelly Pro udělá sběrné místo pro čidla. Má tři různé druhy vstupů a k tomu jeden výstup, takže lze i něco spustit, nejen měřit.

• Dvě nezávislé sběrnice 1-Wire. Na každou patří až pět teplotních čidel DS18B20, případně DHT22 na teplotu a vlhkost.
• Dva analogové vstupy 0 až 10 V s přesností lepší než 5 procent, hodnota se udává v procentech rozsahu
• Dva digitální vstupy ±15 V s přepínatelnou logikou, tedy lze otočit, který stav znamená sepnuto
• Jeden bezpotenciálový polovodičový výstup na 30 V a 300 mA
• Referenční svorky pro odporová čidla. VCC dá nejvýše 10 mA, VREF 2 mA a svorka VREF s R1 má v sobě odpor 10 kΩ.
• Galvanické oddělení od hostitelského modulu

Uvnitř pracuje mikroprocesor STM32G071GBU6. Doplněk se napájí z hostitelského modulu napětím 12 V a bez připojených čidel si bere méně než 0,5 W. Je široký 19 mm, vysoký 94 mm, hluboký 69 mm a váží 45 g. Pracuje při teplotě -20 až 40 °C, vlhkosti 30 až 70 % a do nadmořské výšky 2000 m. Výrobce k němu zveřejnil i soubor na 3D tisk organizéru kabelů.

Co si ještě připravit

• Hostitelský modul ze seznamu výrobce. Doplněk se nasazuje na sériové rozhraní modulu Shelly Pro. Podporované jsou Pro 1, Pro 1PM, Pro 2, Pro 2PM, Pro 3EM, Pro EM-50 a všechny tři stmívače Pro Dimmer.
• Čidla, která modul opravdu zná. Výrobce jmenuje DS18B20, DHT22, odporová čidla NTC se jmenovitým odporem 10 kΩ a součinitelem 4000 K, fotoodpory, čidla pohybu, vlhkosti půdy, ultrazvuková čidla vzdálenosti, kapacitní čidla hladiny, čidla zvuku a libovolná analogová čidla s výstupem 0 až 10 V.
• Tenký vodič. Svorky berou 0,2 až 0,5 mm² s odizolováním 5 až 8 mm. Běžný instalační drát se do nich nevejde.
• Relé nebo modul, má-li se něco spínat. Výstup je bezpotenciálový polovodičový spínač na 30 V a 300 mA, tedy ovládá cizí obvod, ne zátěž.
• Odpor navíc, když čidlo potřebuje jiný dělicí poměr. Svorka VREF s R1 má pevných 10 kΩ, což sedí čidlům NTC se stejnou jmenovitou hodnotou.
• Místo na liště se šířkou 19 mm vedle hostitelského modulu.

Kde najde využití

• Kotelna a strojovna. Teplota na několika bodech okruhu z jednoho modulu.
• Vzduchotechnika. Čidlo tlaku nebo CO₂ s výstupem 0 až 10 V na analogovém vstupu.
• Vodárna a nádrže. Hladinové čidlo a plovákový spínač na digitálním vstupu.
• Chladicí technika. Sledování teploty ve více boxech jedním modulem.
• Vazba na cizí technologii. Čtení poruchového kontaktu a předání signálu dál.
• Skleník a zemědělství. Kombinace teploty, vlhkosti a osvětlení v jednom rozvaděči.

Důležité před nákupem

• Modul není samostatné zařízení. Funguje pouze s modulem Shelly Pro ze seznamu kompatibilních.
• Nepatří k řadě Plus ani k modulům Gen3 a Gen4. Ty používají jiný rozšiřující modul.
• Výstup je signálový, do 30 V a 300 mA. Na spínání zásuvkového okruhu ani motoru se nehodí.
• Analogové vstupy jsou napěťové 0 až 10 V. Čidlo s proudovou smyčkou 4 až 20 mA přímo nepřipojíte.
• Svorky jsou dimenzovány na 0,2 až 0,5 mm². Silnější vodič se do nich nevejde.
• Na jedné sběrnici 1-Wire lze mít sondy DS18B20 nebo jedno čidlo DHT22, nikoli obojí.
• Pracovní rozsah je -20 až 40 °C a vlhkost 30 až 70 %, maximální nadmořská výška 2000 m.
• Modul je určen výhradně do vnitřních prostor a je třeba jej chránit před nečistotami a vlhkostí.

Připojovací svorky

Vodiče mají být 0,2 až 0,5 mm² a odizolované na 5 až 8 mm. Je to jemná kabeláž, ne silový rozvod, a tomu odpovídá i to, že se všechno vejde na modul široký 19 mm.

Časté dotazy

Kolik teplotních sond zvládne celkem?
Až deset. Pět na každou ze dvou nezávislých sběrnic 1-Wire.

Můžu na něj připojit čidlo od jiného výrobce?
Ano, pokud má výstup 0 až 10 V nebo spínací výstup v rozsahu ±15 V.

Co dokáže sepnout jeho výstup?
Výrobce udává maximální spínané napětí 30 V a maximální spínaný proud 300 mA. Zátěž, která tyto meze překračuje, na něj nepatří.

Potřebuje vlastní napájení?
Ne, bere 12 V z hostitelského modulu Shelly Pro.

Musím kvůli němu používat cloud?
Nemusíte. Periferie se přidávají ve webovém rozhraní hostitelského zařízení. Cloudová služba Shelly a aplikace Smart Control jsou volitelné.

Pro Sensor Add-on nebo Plus AddOn?

Pro Sensor Add-on zvolte do rozvaděče k zařízení Shelly Pro, zvlášť když potřebujete více měřicích bodů nebo spínaný výstup. Plus AddOn stačí tam, kde modul sedí v krabici za vypínačem a měřicí bod je jeden.
