HELIOS 40860 KWL 70 LE-RP instalační prvek pro zabudování KWL EC 70 do ostění okna

Zateplujete fasádu a chcete přidat rekuperaci? Vrtání průchodek skrze novou vrstvu izolantu do nosné zdi znamená přesná zaměření a složité těsnění. Prvek LE-RP nabízí alternativu. Větrací jednotka KWL EC 70 se zabuduje přímo do ostění okna a vzduch proudí kratší cestou skrze izolant, aniž by bylo nutné vrtat skrze nosnou zeď.

Instalace bez průchodek nosnou zdí

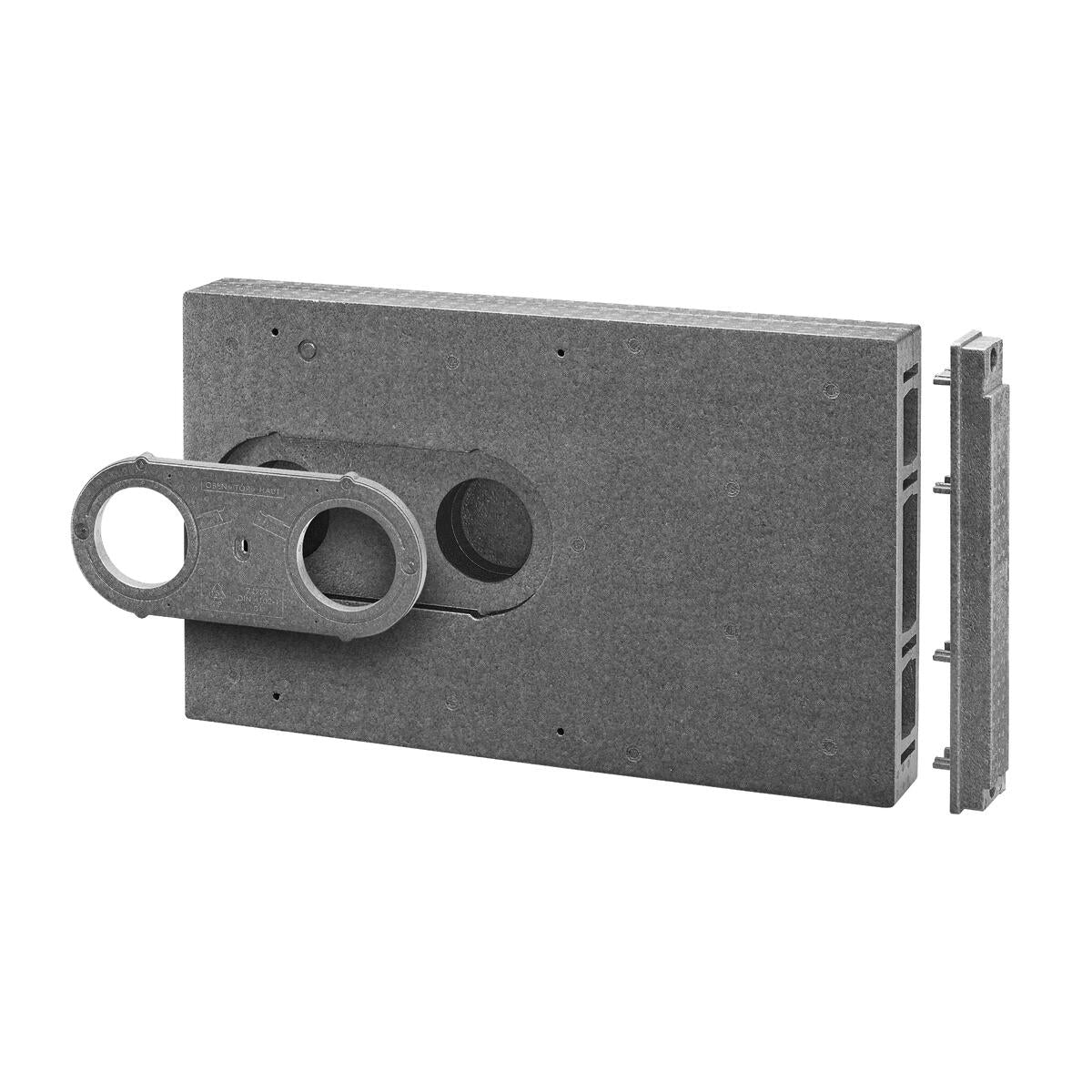

LE-RP je hrubostavebnický modul z EPP s třídou požární ochrany B1, navržený pro fasádní systémy ETICS. Lze jej osadit na levou i pravou stranu okna. Zabuduje se do otvoru v tepelné izolaci v rovině ostění okna. Větrací jednotka KWL EC 70 se vloží dovnitř a přívod i odvod vzduchu jsou vedeny krátkou cestou přímo do exteriéru přes vnější mřížku LG. Nosná zeď zůstane neporušená. Optimalizované proudění vzduchu uvnitř prvku navíc přispívá k lepší ochraně proti venkovnímu hluku.

Pro renovace se zateplením ETICS

Zateplení ETICS přidává k obvodové stěně 100–200 mm izolantu a vytvoří hluboká ostění oken. Do tohoto prostoru se LE-RP osazuje přesně. Montáž probíhá ve fázi hrubé stavby nebo při zateplování, kdy je ostění ještě přístupné. Po dokončení omítky zůstane z celé instalace viditelná jen vnější mřížka.

Vnější mřížka a síťka

K prvku LE-RP se vždy připevní vnější nerezová mřížka. K dispozici jsou tři povrchové varianty: LG-E v přírodním nerezu, LG-B s transparentním nátěrem nebo LG-W v bílé barvě. Síťku proti hmyzu KWL 70 ISL lze přidat jako volitelné příslušenství.

Technické parametry

• Systém: instalační prvek pro ETICS, ostění okna
• Materiál: EPP, třída požární ochrany B1
• Vzduchové připojení: DN 110
• Kompatibilita: KWL EC 70, KWL EC 70 ET
• Vnější zakončení: mřížka LG-E, LG-B nebo LG-W, prodává se samostatně

Alternativním způsobem instalace skrze nosnou zeď je KWL 70 WH, obj. č. 40855, pro standardní zdi do 500 mm nebo KWL 70 WEE, obj. č. 40852, pro instalaci s EPS elementem při dílčím zapuštění do stěny.
