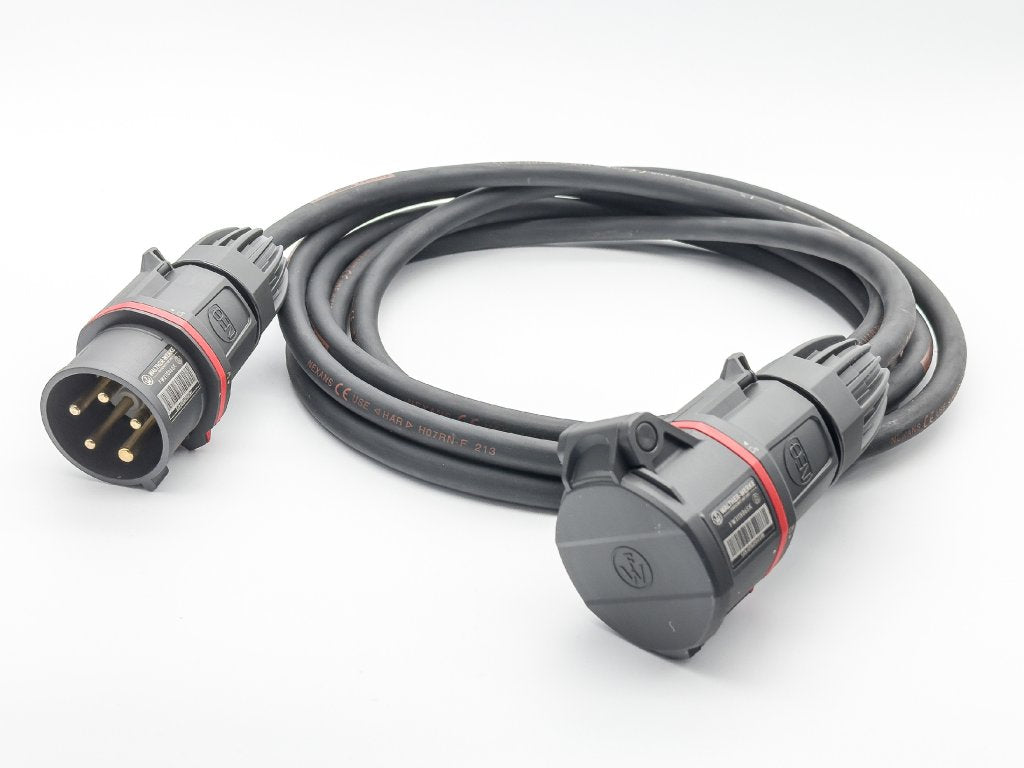

ELSYFLEX TN52540 CEE prodlužovací kabel NEO 16A 5P 400V IP54, TITANEX H07RN-F 5G2,5mm², 40 m

Potřebujete dostat třífázové napájení tam, kde žádná zásuvka není, a hledáte kabel, který snese déšť, bláto i olej? ELSYFLEX TN52540 je čtyřicetimetrový prodlužovací kabel s průmyslovými koncovkami CEE NEO 16 A a pryžovým kabelem TITANEX H07RN-F o průřezu 5G2,5 mm². Vyrábíme jej ve vlastní ISO certifikované výrobě na Slovensku, takže víme, co je uvnitř.

Je to pro vás?

• Ano, pokud napájíte třífázové zařízení do 16 A. Typicky míchačku, kompresor, stolní pilu, svářečku, stavební stroj nebo pojízdný rozvaděč.
• Ano, pokud kabel zůstává venku nebo pracuje v mokru. Obě koncovky mají krytí IP54, tedy ochranu proti prachu a proti stříkající vodě, a pryžový plášť snese suché, vlhké i mokré prostředí.
• Ano, pokud se s kabelem denně manipuluje a jezdí přes něj kolečko. Výrobce kabelu udává odolnost proti olejům.
• Ano, pokud potřebujete jinou délku. Řada nabízí ještě 2, 5, 10, 15, 20 a 25 metrů.
• Ne, zvolte variantu 32 A, pokud má zařízení vyšší příkon. Pro zařízení s přívodem 32 A slouží řady TN54 a TN56.
• Ne, zvolte jednofázovou variantu, pokud napájíte spotřebič na 230 V. Tento kabel je pětipólový na 400 V.
• Ne, zvolte provedení PH, pokud potřebujete otočit sled fází. Čerpadla, pily a některé motory se při opačném sledu točí na špatnou stranu a měnič sledu je pak nutnost.

Hlavní vlastnosti

• délka 40 m
• vidlice a spojka WALTHER CEE NEO, 16 A, 5 pólů, 400 V, poloha zemnicího kontaktu 6h
• krytí IP54 na obou koncovkách
• kabel TITANEX H07RN-F 5G2,5 mm², tedy pět žil o průřezu 2,5 mm²
• jmenovité napětí kabelu 450/750 V
• teplota okolí -25 až 55 °C
• odolnost proti olejům
• nešíření plamene podle IEC/EN 60332-1-2
• koncovky podle IEC 60309-1, ochrana před přímým dotykem podle DGUV V3

Co produkt umí

Pět pólů znamená tři fáze, nulový vodič a ochranný vodič. Kabel tedy přenese jak třífázových 400 V pro motory, tak jednofázových 230 V pro zásuvkové okruhy pojízdného rozvaděče, který na jeho konci visí. Průřez 2,5 mm² je stejný pro všechny délky této řady, od dvou do čtyřiceti metrů.

Poloha zemnicího kontaktu je 6h. Barevné kódování kroužku je červené. Obojí odpovídá značení podle IEC 60309-1 pro napětí 400 V, takže koncovky odpovídají zásuvkám značeným stejně.

Odolnost

Koncovky WALTHER CEE NEO mají tělo z polyamidu PA6 a nosič kontaktů z teplotně odolného polyamidu PA66. Krytí IP54 znamená ochranu proti prachu v množství, které nenaruší funkci, a proti vodě stříkající ze všech směrů. Konstrukce je řešená tak, aby byla vyloučena možnost dotknout se živé části, což odpovídá požadavku DGUV V3.

Pryžový kabel TITANEX H07RN-F má izolaci i plášť ze síťovaného syntetického elastomeru. Vodiče jsou z holé žíhané mědi v lanku. Výrobce udává odolnost proti olejům a dobrou odolnost proti vodě, plášť je černý. Kabel je určen pro suché, vlhké i mokré prostředí uvnitř i venku.

Instalace a použití

Kabel je hotový výrobek. Koncovky jsou osazené z výroby, nic se nezapojuje a nic se nesmí předělávat. Stačí vidlici zasunout do zásuvky a spotřebič připojit do spojky na druhém konci.

Při rozvinování dbejte na poloměr ohybu. Při pevném uložení kabel neohýbejte pod tři násobky vnějšího průměru, při pohybu pod šest až osm násobků. Ostrý ohyb přes hranu může poškodit žílu uvnitř zdánlivě nepoškozeného pláště.

Kabel rozviňte po celé délce dřív, než jej zatížíte. Svinutý kabel na bubnu nebo v kruhu se zahřívá výrazně víc než rozvinutý a dovolené zatížení tím klesá.

Kde najde využití

• Staveniště. Napájení míchaček, řezaček, vibračních desek a stavebních rozvaděčů.
• Dílny a servisy. Přívod ke stolním strojům, kompresorům a svářečkám tam, kde není zásuvka po ruce.
• Zemědělství. Připojení šrotovníků, dojíren, ventilátorů a čerpadel.
• Kultura a akce. Napájení pódií, stánků a osvětlovacích věží, kde se počítá s deštěm.
• Průmysl a sklady. Dočasné napájení strojů při stěhování linky nebo při údržbě.
• Kempy a karavany. Přívod k rozvaděči, kde se vyžaduje třífázová přípojka.

Důležité před nákupem

• Řadu volte podle proudu, který zařízení potřebuje. Pro 32 A slouží řady TN54 a TN56. Redukci mezi 16 A a 32 A nedoporučujeme.
• Kabel nemá vlastní jištění ani proudový chránič. Ty musí být na straně napájení.
• Sled fází odpovídá zapojení zásuvky, do které kabel zapojíte. Pokud se motor točí na opačnou stranu, potřebujete provedení se změnou sledu fází, nikoli jiný kabel.
• Nespojenou spojku doporučujeme zaslepit nebo zavěsit, aby do ní nezateklo. Je to naše doporučení, ne údaj výrobce.
• Před každým použitím kabel vizuálně zkontrolujte. Při jakémkoli poškození jej okamžitě odpojte od napětí. Opravu smí provést pouze osoba s odpovídající odbornou způsobilostí a vždy v odpojeném stavu.
• Kabel ani obal nepatří do domovního odpadu, odevzdejte je k recyklaci.

Časté dotazy

Zvládne kabel plných 16 A po celou délku?
Ano, pokud je rozvinutý. Průřez 2,5 mm² je pro tento proud dimenzovaný. Svinutý kabel se ale zahřívá a zatížení je pak nutné snížit.

Můžu jej nechat ležet venku přes noc?
Ano. Plášť je určen i pro mokré prostředí a koncovky mají krytí IP54. Nespojenou spojku ale nenechávejte volně na zemi.

Jaký je rozdíl proti řadě T525?
Řada T525 má standardní koncovky CEE s krytím IP44. Řada NEO má IP54 a odlišnou konstrukci koncovek. Podrobněji v tabulce níže.

ELSYFLEX TN52540 nebo řada T525?

Řadu NEO zvolte, pokud kabel pracuje venku, v prašném provozu nebo tam, kde na něj stříká voda. Řada T525 stačí do dílny a pod střechu, kde vyšší krytí nepotřebujete.
