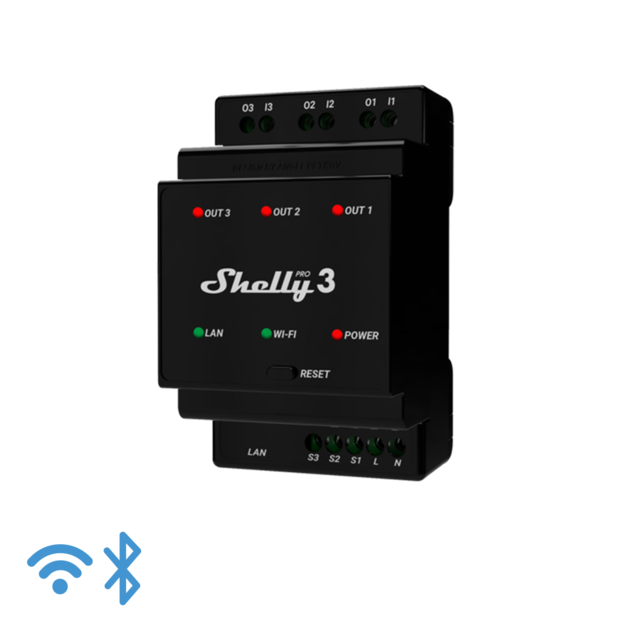

SHELLY Pro 3 Spínací modul na DIN lištu 3kanálový s bezpotenciálovými kontakty pro třífázové okruhy, WiFi, Bluetooth, LAN

Tři okruhy, tři nezávislá relé a bezpotenciálové kontakty. Shelly Pro 3 je modul do rozvaděče, který zvládne spínat tři zcela nezávislé okruhy včetně třífázových. Napájení má z jedné fáze, spínat ale může jiné.

Je to pro vás?

• Ano, pokud spínáte tři okruhy nebo třífázovou zátěž.
• Ano, pokud k modulu chcete přivést drátovou síť a nespoléhat se jen na Wi-Fi.
• Ne, pokud potřebujete znát spotřebu. Tenhle modul ji neměří.
• Pozor na názvy. Shelly Pro 3EM je měřič spotřeby, ne spínač.

Hlavní vlastnosti

• tři reléové výstupy O1, O2 a O3 s bezpotenciálovými kontakty
• tři samostatné vstupy relé I1, I2 a I3
• maximální spínaný proud 16 A na kanál, celkem nejvýše 48 A
• maximální spínané napětí 240 V AC nebo 30 V DC
• tři vstupy S1, S2 a S3 pro vypínače nebo tlačítka
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet přes RJ45
• rozměry 96 x 53 x 59 mm s tolerancí ±0,5 mm, černé provedení, montáž na DIN lištu
• skriptování, MQTT, dvacet plánů a dvacet webhooků

Co produkt umí

Spíná tři okruhy, které spolu nemusí mít nic společného. Každý kanál má vlastní vstup i výstup, takže si na ně přivedete klidně tři různé fáze. Bezpotenciálový kontakt znamená, že modul do spínaného obvodu nepouští vlastní napájení, jen ho rozpojí nebo spojí. Zajímavé je i spínání stejnosměrných obvodů, a to do 30 V DC při stejných proudech jako u střídavého napětí. U Shelly Pro 2 stejnosměrné spínání dostupné není.

Ovládání a komunikace

Modul podporuje Wi-Fi, Bluetooth a Ethernet přes RJ45. Může běžet samostatně v místní síti Wi-Fi nebo přes cloudové služby a nastavuje se ve vestavěném webovém rozhraní, které slouží i k ovládání. Umí MQTT a skriptování, zvládne dvacet plánů a dvacet webhooků po pěti adresách, CoAP nepodporuje. Napojí se na Google, Samsung SmartThings i Alexu. Na čele je jedno tlačítko, pět sekund podržení modul restartuje, deset sekund vrátí tovární nastavení. Kontrolky ukazují napájení, stav Wi-Fi, připojení LAN a samostatně sepnutí každého ze tří výstupů.

Instalace a použití

Napájení modulu je 110 až 240 V AC a nulový vodič je potřeba. Vlastní spotřeba je pod 3 W. Modul je široký 53 mm.

• svorky berou vodič 0,5 až 2,5 mm²
• odizolování vodiče 6 až 7 mm
• maximální utahovací moment 0,4 Nm
• kabel LAN připojujte i odpojujte jen při vypnutém napájení
• konektor kabelu LAN nesmí mít kovové části tam, kde se ho dotýkáte

Vybavení

Modul stojí na procesoru ESP32-D0WDQ6 s 8 MB paměti flash. Bezdrátová část pracuje v pásmu 2401 až 2495 MHz s vysílacím výkonem pod 20 dBm. Wi-Fi zvládne v budově zhruba 30 m a venku 50 m, Bluetooth 4.2 asi 10 m v budově a 30 m venku. Skutečný dosah vždy závisí na místních podmínkách, proto se na tato čísla nedá vázat projekt.

• tři reléové výstupy O1, O2 a O3, každý s vlastním reléovým vstupem I1, I2 nebo I3
• tři vstupy S1, S2 a S3 pro vypínač nebo tlačítko, každý se nastavuje samostatně
• konektor RJ45 pro pevnou síť, která běží souběžně s Wi-Fi
• jedno tlačítko na čele modulu, pět sekund podržení restartuje, deset sekund vrátí výrobní nastavení
• kontrolky pro napájení, Wi-Fi, LAN a samostatně pro každý ze tří výstupů
• vnitřní čidlo teploty a ochrana proti přehřátí
• dvacet plánů, dvacet webhooků po pěti adresách, skriptování a MQTT
• vstupní režim vypínač, tlačítko nebo odpojený vstup, kde spínač výstup neovládá

Ve webovém rozhraní si ke každému výstupu nastavíte, co se má stát po obnovení napájení. Na výběr je zapnout, vypnout, obnovit poslední stav, převzít stav vstupu nebo se řídit aktuální polohou vypínače. K tomu patří časovače automatického zapnutí a vypnutí po zadaném počtu sekund a týdenní i pokročilé plány, které používají zápis cron až po sekundy. Každému výstupu lze přiřadit druh spotřebiče, což využijí nadřazené systémy při zobrazení.

Co si ještě připravit

• Nulový vodič v rozvaděči. Výrobce uvádí, že se modul bez něj neobejde. Napájení jde ze svorky L a N.
• Člen RC ke každé indukční zátěži. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček i klimatizací. Bez něj výrobce indukční zátěž nepřipouští.
• Síťový kabel s nekovovým konektorem. Konektor nesmí mít kovové části tam, kde jej při zasouvání držíte.
• Vypnuté napájení při práci se síťovým kabelem. Výrobce to uvádí jako upozornění, ne jako doporučení.
• Šroubovák a moment 0,4 Nm. Víc svorka nesnese, míň znamená přechodový odpor a teplo.
• Vodič 0,5 až 2,5 mm² a odizolování 6 až 7 mm. Silnější vodič se do svorky nedostane.
• Místo na DIN liště se šířkou 53 mm. Modul je vysoký 96 mm a hluboký 59 mm, tolerance je ±0,5 mm.
• Vnitřní prostředí. Teplota -20 až 40 °C, vlhkost 30 až 70 %, nadmořská výška do 2000 m.

Kde najde využití

• třífázová zátěž spínaná z jednoho modulu
• tři nezávislé okruhy v dílně nebo v provozovně
• ovládání technologie přes bezpotenciálový vstup
• stejnosměrné okruhy do 30 V, například signalizace
• rozvaděč s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Modul neměří spotřebu. Má jen vnitřní teplotní čidlo.
• Proudy platí ve dvou úrovních. Na kanál 16 A, v součtu všech tří nejvýše 48 A.
• Modul se neobejde bez nulového vodiče.
• Stejnosměrné spínání je omezené na 30 V. Vyšší stejnosměrné napětí modul spínat nesmí.
• Indukční zátěž připojujte jen s RC členem. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček i klimatizací.
• V tabulce parametrů uvádí výrobce jedinou bezpečnostní funkci, a to ochranu proti přehřátí. Nastavitelné ochrany webové rozhraní nenabízí.
• Modul zabere na liště 53 mm.

Připojovací svorky

Kontakty jsou bezpotenciálové, takže vstup a výstup každého kanálu jsou oddělené od napájení modulu. Na tři kanály lze přivést tři různé fáze. Svorky berou vodič 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a utahují se momentem nejvýše 0,4 Nm.

Časté dotazy

Zvládne třífázový spotřebič?
Ano, spíná tři zcela nezávislé okruhy včetně třífázových.

Můžu na každý kanál dát 16 A?
Na kanál ano, ale součet všech tří nesmí přesáhnout 48 A.

Spíná i stejnosměrné napětí?
Ano, do 30 V DC, a to při stejných proudech jako u střídavého napětí.

Měří spotřebu?
Neměří. Na měření je řada Shelly Pro 3EM, což je ale jiný typ přístroje.

Kolik místa zabere?
Rozměry jsou 96 x 53 x 59 mm, na liště tedy počítejte s 53 mm.

Co hlásí která kontrolka

Kontrolky se vyplatí projít ještě před zavřením rozvaděče. Žlutá u Wi-Fi je nejčastější stav po montáži a znamená, že modul sice v síti je, ale ven se nedostane.
