SHELLY BLU TRV 2-PACK Inteligentní termostatická hlavice, Bluetooth

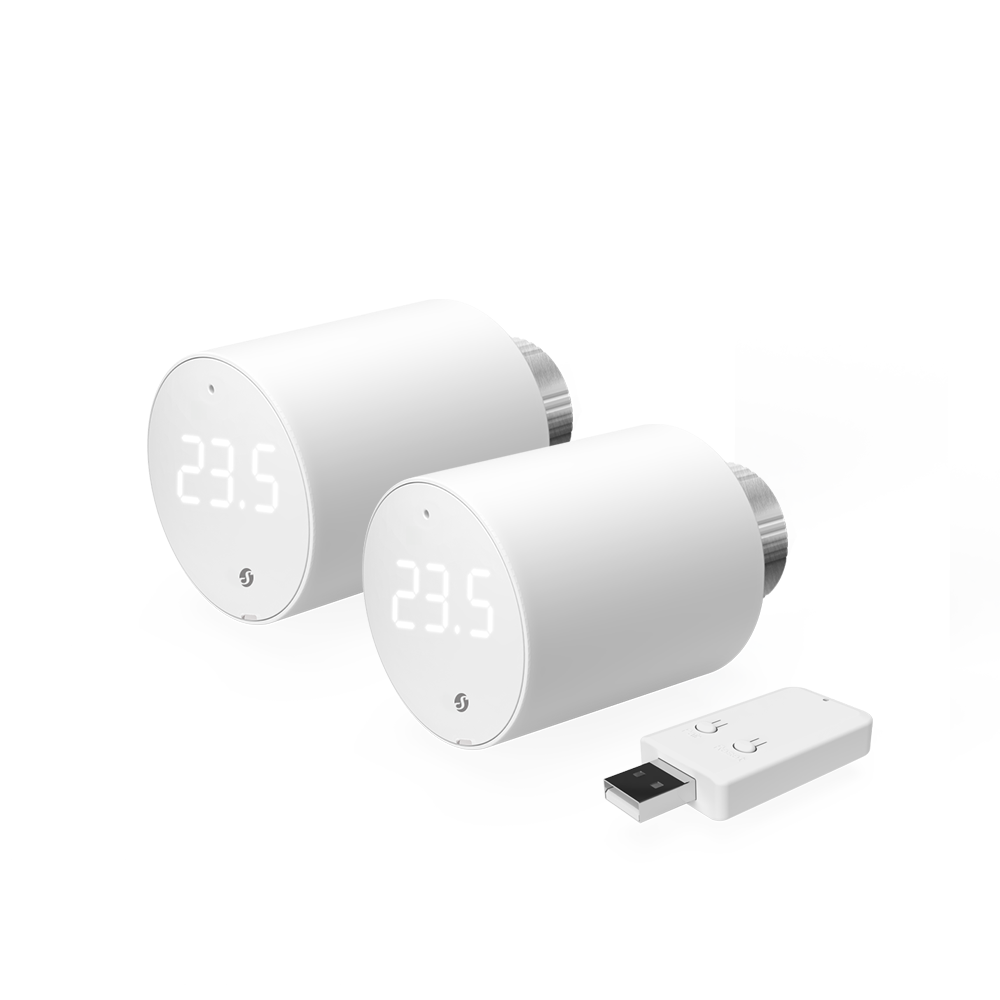

Dva radiátory potřebují dvě hlavice, ale bránu jen jednu. Tak je tohle balení složené. Najdete v něm dvojici termostatických hlavic Shelly BLU TRV modelu SBTR-001AEU a k nim jednu bránu Shelly BLU Gateway Gen3. O tu se obě hlavice dělí. Každá hlavice nahradí ruční termostatickou hlavici na svém radiátoru, sleduje teplotu ve své místnosti a vlastním motorem si sama otevírá a přivírá ventil. Cílovou teplotu zadáte od 4 do 30 stupňů Celsia a změnit ji můžete otočným prstenem na hlavici, z telefonu nebo rozvrhem. Brána, kterou zapojíte do konektoru USB, obě hlavice připojí k síti a pojme jich dohromady pět, takže se k ní později dají přidat další.

Je to pro vás?

Ano v těchto případech:

• osazujete dva radiátory a chcete každý z nich řídit samostatně
• nechcete bránu kupovat dvakrát, obě hlavice se hlásí k téže
• začínáte dvěma místnostmi a chcete si nechat volné místo pro další hlavice
• na radiátorech máte termostatické ventily s rozměrem M30 x 1,5 nebo takové, pro které je adaptér už v krabici
• chcete teplotu měnit i ručně přímo na hlavici, když telefon není po ruce
• chcete v každé místnosti jiný denní průběh, například v ložnici chladno dopoledne a v pracovně teplo od rána
• počítáte s tím, že později přidáte čidlo otevřeného okna nebo druhý teploměr mimo dosah sálavého tepla

Ne v těchto případech:

• máte jediný radiátor, na ten je určené balení SHELLY BLU TRV Singl s jednou hlavicí a jednou bránou
• chystáte se osadit tři radiátory, na to je balení SHELLY BLU TRV 3-PACK se třemi hlavicemi a jednou bránou
• chcete z jedné brány obsloužit více než pět radiátorů, potom bude potřeba druhá brána
• na radiátoru chybí termostatický ventil s dosedací jehlou, jeho výměnu udělá topenář
• hledáte něco do trvale vlhkého prostředí nebo pod širé nebe, tyto hlavice jsou určené jen do interiéru

Hlavní vlastnosti

• dvojice termostatických hlavic Shelly BLU TRV modelu SBTR-001AEU a k nim jedna brána, tedy Shelly BLU Gateway Gen3
• obě hlavice se hlásí k téže bráně, ta jich zvládne pojmout až pět
• cílová teplota od 4 do 30 stupňů Celsia s krokem 0,1 stupně na jedno pootočení prstenu
• třímístný sedmisegmentový displej na každé z hlavic
• Bluetooth a Zigbee v hlavicích, o Wi-Fi se stará brána
• Boost na zadaný počet minut otevře ventil naplno, tedy na 100 procent
• rozvrhy a akce se nastavují ke každé hlavici zvlášť
• externí čidla Shelly BLU Door/Window, BLU H&T Display ZB, BLU H&T ZB a BLU H&T
• každá hlavice běží na dvou článcích AA 1,5 V z krabice
• bez adaptéru sedne na ventil s rozměrem M30 x 1,5 a další adaptéry jsou přiložené
• hmotnost jedné hlavice 107 g, upevňovací kroužek z poniklované mosazi a bílé plastové tělo
• brána o rozměrech 60 x 27 x 11 mm do konektoru USB typu A

Co je v balení

• dvě termostatické hlavice Shelly BLU TRV, model SBTR-001AEU
• jedna brána, a to Shelly BLU Gateway Gen3 modelu S3GW-1DBT001
• články AA 1,5 V, dva do každé hlavice, vložené už z výroby
• podložka na ventil ke každé hlavici
• adaptéry RAV, RA, RAVL, Caleffi, Giacomini a M28 x 1,5
• prodlužovací kolíky k adaptérům

Co produkt umí

Obě hlavice jsou na sobě nezávislé. Každá má svůj teploměr, svou cílovou teplotu i svůj rozvrh, takže v ložnici může platit úplně jiný denní průběh než v obývacím pokoji, přesto jsou obě připojené k jedné bráně. Ke každé hlavici se zobrazuje stav článků, síla signálu, naměřená teplota a otevření ventilu od 0 do 100 procent. Z toho poznáte, jestli je ventil jen pootevřený nebo naplno. Boost otevře ventil naplno na tolik minut, kolik zadáte, a po jejich uplynutí ho zase zavře. Rozpoznání otevřeného okna má vlastní sadu hodnot, tedy zpoždění, náhradní teplotu a dobu trvání. Ochrana proti zatuhnutí pohne ventilem alespoň jednou za týden, aby se nezadřel. Vyvážené topení dává přednost úspoře energie před přesností a po jeho vypnutí je tomu naopak. Tichý režim ztiší pohyby ventilu. Teplotní posun vyrovná zkreslení, které do měření vnáší teplo z vlastního těla hlavice, a minimální poloha ventilu udává v procentech, jak daleko zůstane ventil otevřený i tehdy, když se má zavřít. Automatická kalibrace si dráhu podle potřeby opraví sama. Displej se dá otočit o 180 stupňů, ztmavit v osmi úrovních nebo zamknout. Řízení podle externí teploty přepne hlavici na údaj z přiřazeného čidla a vlastní teploměr zůstane mimo hru. Samostatný režim pro podlahové vytápění se hodí tehdy, když hlavice neřídí radiátor, ale podlahový okruh, když je místnost na svůj radiátor příliš velká nebo když kolem radiátoru špatně proudí vzduch.

Ovládání a komunikace

K Wi-Fi a do aplikace obě hlavice připojuje brána. Zasunete ji do konektoru USB typu A, s hlavicemi si vyměňuje data přes Bluetooth a zpřístupní je v aplikaci Shelly Smart Control. Přes bránu probíhá i přiřazení externích čidel a webová správa v prohlížeči. Brána zvládne navíc roli opakovače Wi-Fi a nabízí MQTT, skriptování a webhooky. Nezávisle na ní se každá hlavice umí přihlásit přímo do vaší sítě Zigbee, tuto možnost přinesl firmware 1.3.2 a u starší verze firmwaru tedy začnete aktualizací. Na samotné hlavici je vnější otočný prsten a pod ním svítí třímístný displej. Každý krok prstenu změní teplotu o 0,1 stupně a po třech sekundách bez dalšího otočení se hodnota potvrdí. Boost zapnete rychlým otočením o více než 10 kroků doprava a stejně rychlým otočením o více než 10 kroků doleva ho ukončíte. Nabídku otevřete krátkými pohyby střídavě na obě strany a najdete v ní stav článků, stav sítě Zigbee, počet chyb a počet spárovaných zařízení Bluetooth, odtud se spouští i párování. Tlačítko je na zadní straně a přístupné je až tehdy, když hlavici sejmete z podložky. Jedním stisknutím se spustí párování Bluetooth, třemi stisknutími přihlášení do sítě Zigbee a když tlačítko podržíte 30 sekund, hlavice se vrátí do výrobního nastavení.

Instalace a použití

U prvního radiátoru si postup projdete celý a u druhého ho zopakujete, ale nepředpokládejte, že oba ventily jsou stejné. I v jednom bytě mohou být na radiátorech dva různé. Začíná se tím, že zastavíte přívod tepla a počkáte, než radiátor vychladne. Dolů jde pouze stará termostatická hlavice, kovové tělo ventilu ani spoje na potrubí zůstanou, jak jsou. U rozměru M30 x 1,5 dosedne podložka na ventil rovnou, jinak mezi ně patří adaptér, buď z krabice, nebo dokoupený. Kroužek utáhněte prsty ve směru hodinových ručiček, značka na podložce přitom musí mířit nahoru, a nakonec ho jen zlehka dotáhněte stavitelným klíčem, nikdy silou. Z prostoru pro články vytáhněte izolační pásek, hlavici srovnejte podle výřezů, nasaďte ji a otočením ve směru hodinových ručiček nechte zaklapnout. Kalibrace se rozběhne sama, na displeji přitom svítí CAL a motor projede dráhu oběma směry. Výsledek uvidíte jako C0 při úspěchu a C1 při chybě. Pokud se kalibrace vůbec nerozběhne, hlavice pravděpodobně nedosedla až nadoraz. Pokud u ventilu s adaptérem skončí chybou, může být potřeba doplnit prodlužovací kolík ze sady adaptérů. Když hlavice nedokáže ventil úplně zavřít ani po nastavení teploty na minimum, připevněte na černý hrot pístu kovový kotouček velikosti malé mince. Když jsou obě hlavice na radiátorech, spárujte je s bránou. Doporučené jsou články AA lithium-železo-disulfidové. S dobíjecími akumulátory hlavice pracovat nemusí a různé typy ani značky článků se nekombinují.

Co si ještě připravit

• Zjistit závit obou ventilů ještě před montáží. Bez adaptéru sedne hlavice na M30 x 1,5. Přiložený adaptér pokrývá mimo jiné Danfoss RA, RAV a RAVL, Caleffi, Giacomini M28 x 1,5, Herz, Comap či Slovarm.
• Adaptér třetí strany pro méně běžné ventily. Oventrop M30 x 1,0 se čtyřmi výstupky, Vaillant 30,5 mm, Ondal a Meges M38 x 1,5, Rossweiner M33 x 2,0 nebo Gampper. Takový adaptér v balení není.
• Čtyři baterie AA 1,5 V jako zásobu. První sada je v balení, ale hlavice jsou dvě a každá spotřebuje dvě baterie, výdrž je do dvou let.
• Místo pro bránu do deseti metrů od obou radiátorů. Brána v balení je jedna a obě hlavice se o ni dělí, proto patří mezi ně, ne k jedné z nich.
• Volný port USB-A pro bránu. Brána nemá vlastní zdroj a s vypnutým počítačem zhasne i spojení.
• Chvíli po montáži na kalibraci. Hlavice si sama proměří zdvih ventilu a teprve potom začne regulovat.
• Přístup k oběma ventilům. Radiátor zastavěný nábytkem se špatně osazuje a špatně měří.

Kde najde využití

• ložnice a dětský pokoj, kde má být v noci chladněji než ve zbytku bytu
• obývací pokoj a jídelna, které se vytápějí v hodinách, kdy je rodina doma
• koupelna a chodba, kde se ráno krátce sepne Boost a po zbytek dne stačí nižší teplota
• pracovna a kancelář, ve kterých se topí jen v pracovní době
• dva radiátory v jedné velké místnosti, které mají držet stejnou teplotu
• byt k pronájmu nebo chalupa, kde se dvě hlavní místnosti nahřejí na dálku ještě před příjezdem
• první dvojice místností postupného osazování, ke které později přibudou další hlavice

Připojení na ventil

Každý ventil zkontrolujte zvlášť a řiďte se jeho tvarem, ne značkou na těle. Ventily od stejné značky a se shodným jmenovitým závitem se mohou geometrií lišit, takže se může stát, že jedna hlavice dosedne bez adaptéru a druhá už jeden potřebuje. Ventil proto porovnávejte ze všech stran, nejen podle závitu.

Důležité před nákupem

• V krabici jsou dvě hlavice a jedna brána. Ta je pro obě společná, druhou kupovat nemusíte.
• Jedna brána pojme až pět hlavic. Dokud nemáte více než pět radiátorů, vystačí ta přiložená.
• Brána pracuje jen tehdy, když je zapojená. Počítejte s volným konektorem USB typu A, který má napájení, tedy s nabíječkou, zásuvkou s USB nebo jiným zařízením, a bránu umístěte tak, aby na ni obě hlavice dosáhly.
• Každý ze dvou ventilů si prohlédněte samostatně. Může se ukázat, že každá hlavice potřebuje jiný adaptér.
• Hlavice dosedne bez adaptéru na rozměr M30 x 1,5 a adaptéry pro běžné ventily jsou přiložené. U některých značek se adaptér dokupuje zvlášť.
• Dolů jde pouze stará termostatická hlavice. Kovové tělo ventilu ani žádný spoj na potrubí se nepovolují. Bez termostatického ventilu na radiátoru je prvním krokem návštěva topenáře.
• Obě hlavice jsou určené jen do interiéru. Nesmí navlhnout a nesmí pracovat schované za závěsem nebo pod krytem radiátoru.
• Okolní teplota při provozu smí být od -20 do +60 stupňů Celsia, relativní vlhkost od 25 do 80 procent.
• Články v krabici mohou vystačit až na dva roky. Jak dlouho vydrží ve skutečnosti, záleží na tom, jak se hlavice používá, a obě hlavice nemusí vydržet stejně dlouho.
• Doporučené jsou články AA lithium-železo-disulfidové. S dobíjecími akumulátory hlavice pracovat nemusí a nové články se nekombinují se starými.
• Kalibrace začne sama, jakmile hlavice dosedne na podložku. Když není dotažená až nadoraz, kalibrace se nerozběhne a slabé články ji mohou ukončit chybou.
• Přihlášení do sítě Zigbee umí hlavice od firmwaru 1.3.2 a aktualizace firmwaru si instaluje uživatel sám.
• Rozvrhy a akce se nastavují přes bránu, mějte ji tedy zapojenou. Teplotu přestavíte rukou přímo na hlavici i tehdy, když brána zapojená není.
• Jedna hlavice řídí jeden radiátor. Na místnost se dvěma radiátory tedy potřebujete obě hlavice z balení.

Časté dotazy

Kolik bran je v krabici?
Jedna, a obě hlavice se o ni dělí. Druhou k tomuto balení kupovat nemusíte.

Můžu k těmto dvěma přidat další hlavici?
Ano. K jedné bráně se hlásí až pět hlavic, takže je prostor ještě pro tři. Šestá si vyžádá druhou bránu.

Musí oba radiátory stát v jedné místnosti?
Ne. Každá hlavice měří a reguluje svůj radiátor sama. Podstatné je jen to, aby obě dosáhly na bránu přes Bluetooth.

Jak zjistím, jestli hlavice na moje ventily sednou?
Sejměte z každého radiátoru starou hlavici a porovnejte oba ventily i podle tvaru, nejen podle závitu. Na ventil s rozměrem M30 x 1,5 hlavice dosedne přímo, pro Danfoss RAV, RA a RAVL, pro Giacomini, Caleffi a u M28 x 1,5 je adaptér v krabici. Shodná značka na ventilu ještě neznamená shodný tvar.

Jsou baterie v balení?
Ano. Každá hlavice běží na dvou článcích AA 1,5 V a ty jsou vložené už z výroby. Než hlavice dosedne na podložku, vytáhne se z prostoru pro články izolační pásek.

Kalibrace se nerozběhla nebo hlásí chybu, co s tím?
Když se nerozběhne vůbec, hlavice obvykle nesedí na podložce až nadoraz. Když skončí chybou, může jít o slabé články, a u ventilu s adaptérem může pomoci prodlužovací kolík ze sady.

Co všechno jde bez brány?
Teplotu přestavíte prstenem přímo na radiátoru a hlavice se dál řídí svým vlastním teploměrem. Hlavici můžete místo brány přihlásit do kompatibilního systému Zigbee a ovládat ji odtud. Aplikace Shelly Smart Control, nastavení rozvrhů a přiřazení externích čidel vedou přes bránu, ta tedy musí být zapojená a v síti.

Proč bych k hlavicím dával externí čidla?
Vlastní teploměr je součástí hlavice, tedy sedí přímo na ventilu radiátoru. Čidlo Shelly BLU H&T umístíte dál od radiátoru, například tam, kde se v místnosti zdržujete, a hlavice se jím může řídit. K otevřenému oknu doporučujeme čidlo BLU Door/Window. Ke každé hlavici se čidla přiřazují zvlášť a vede to přes bránu.

Singl, 2-PACK nebo 3-PACK?

Singl je pro jediný radiátor. 2-PACK je pro dva radiátory a nechává volné místo pro další tři hlavice na téže bráně. 3-PACK je pro tři radiátory osazené najednou.
