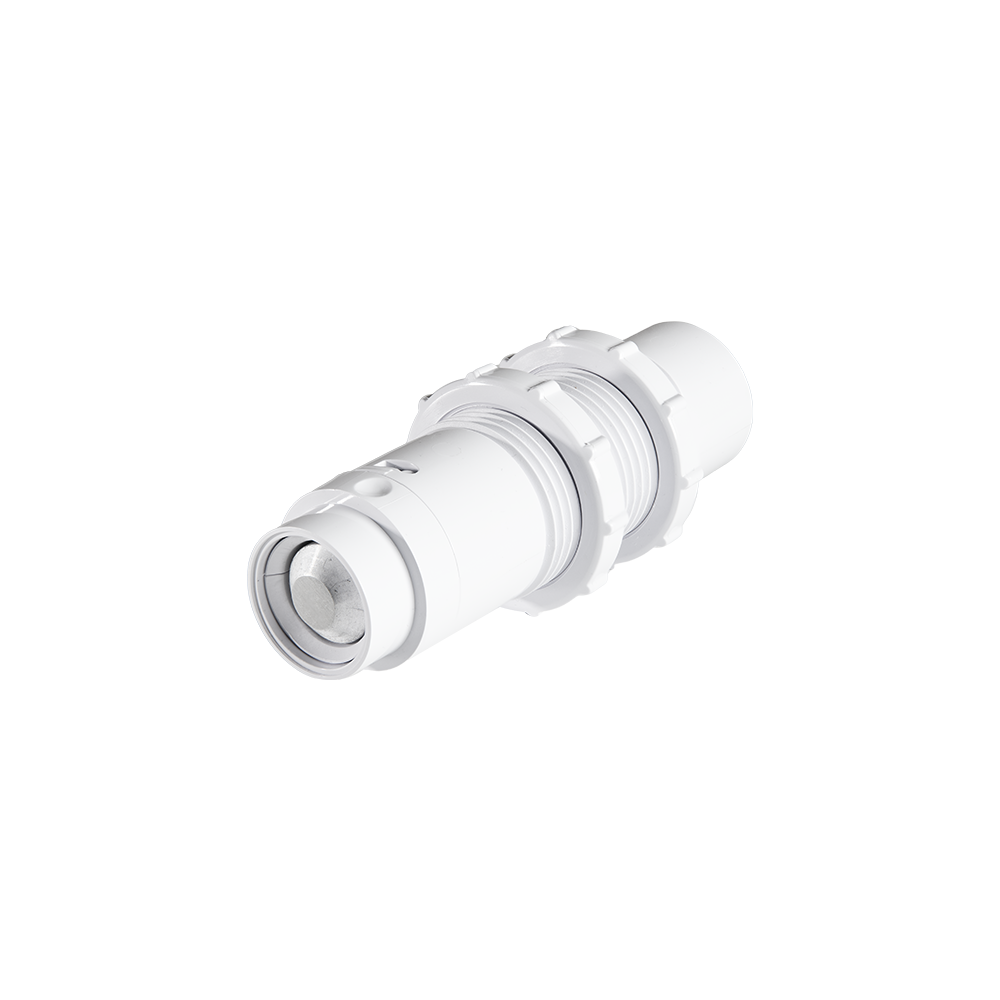

SHELLY BLU Distance Ultrazvukový senzor vzdálenosti a výšky hladiny 200 mm až 5 m Bluetooth, bílá

Potřebujete vědět, kolik vody zbývá v nádrži, nebo jestli na parkovacím stání stojí auto? Shelly BLU Distance je bateriový ultrazvukový senzor, který změří vzdálenost k ploše pod sebou. Z toho odvodíte výšku hladiny, zbývající zásobu sypkého materiálu nebo obsazenost místa. Pracuje od 200 mm do 5 metrů, hlásí přes Bluetooth Low Energy a k provozu nepotřebuje žádnou kabeláž.

Je to pro vás?

Ano, pokud

• chcete hlídat hladinu vody nebo sypkého materiálu v nádrži či zásobníku a nemáte tam přívod napájení
• potřebujete průběžně vědět, jestli je parkovací stání obsazené
• chcete spouštět automatiku garážových vrat podle toho, že pod senzorem stojí vozidlo
• chcete mít naměřené hodnoty v aplikaci Shelly Smart Control a máte v dosahu zařízení Shelly řady Plus nebo Pro
• montujete do místa, kam se dá vyvrtat otvor 36 až 40 mm

Ne, zvolte jiný model, pokud

• chcete měřit teplotu a vlhkost, k tomu slouží Shelly BLU H&T
• potřebujete hlásit otevření dveří nebo okna, na to je Shelly BLU Door/Window
• hledáte detekci pohybu v místnosti, tomu odpovídá Shelly BLU Motion
• měřená vzdálenost bude menší než 200 mm, na této hodnotě měřicí rozsah teprve začíná
• měřená vzdálenost přesáhne 5 metrů, tedy u hluboké studny nebo vysokého zásobníku, tam rozsah končí
• senzor by se měl dostat pod hladinu, do kapalin se neponořuje

Hlavní vlastnosti

• ultrazvukové měření vzdálenosti a výšky hladiny od 200 mm do 5 metrů
• přesnost ± 2 cm do vzdálenosti 200 cm a ± 1 % nad 200 cm
• měření hladiny kapalin i sypkých materiálů
• automatické měření v intervalu od 5 do 300 sekund, ve výchozím nastavení každých 30 sekund
• mimořádné měření při otřesu, který zachytí vestavěný akcelerometr
• sedm měřicích pásem, omezením na jedno nebo dvě z nich se šetří baterie
• Bluetooth Low Energy verze 5 se šifrováním AES v režimu CCM
• vyměnitelná baterie 3,6 V LISOC 14505 2700 mAh s výdrží až 4 roky
• krytí IP64 a plastové tělo v bílé barvě
• v balení ochranné pouzdro a dvě matice pro montáž

Co produkt umí

Senzor vyšle ultrazvukový impuls a z jeho návratu spočítá vzdálenost k nejbližší ploše. Z té se dá odvodit výška hladiny v nádrži, zbývající zásoba pelet nebo krmiva, i to, jestli pod senzorem stojí vozidlo. Měří v pevném intervalu, který si nastavíte od 5 do 300 sekund, výchozí hodnota je 30 sekund. Kromě toho měření spustí stisk tlačítka nebo otřes zachycený akcelerometrem, a nový interval se pak počítá od tohoto mimořádného měření, ne od posledního pravidelného. Měřicí rozsah se dá zúžit na jedno nebo dvě ze sedmi pásem, aby senzor neprocházel celý rozsah a šetřil baterii. Každé pásmo má vlastní hranice, blízké začíná na 200 mm, střední až na 300 mm a vzdálené až na 2500 mm, takže se pásmo volí podle skutečné vzdálenosti k měřené ploše. Ve výchozím nastavení pracuje senzor v plném rozsahu od 200 mm do 5 metrů.

Ovládání a komunikace

Zařízení vysílá přes Bluetooth Low Energy verze 5 v pásmu 2402 až 2480 MHz s vysílacím výkonem menším než 20 dBm, přenos je šifrovaný AES v režimu CCM. Dosah je do 10 metrů uvnitř budovy a do 30 metrů ve volném prostoru, podle podmínek v místě instalace. Aby se naměřené hodnoty dostaly do aplikace Shelly Smart Control a do cloudu, potřebujete v dosahu zařízení Shelly, které pracuje jako Bluetooth brána, tedy modely řady Plus a Pro nebo Shelly BLU Gateway Gen3. Ovládacím prvkem je jediné tlačítko. Jeden stisk vynuluje časovač mezi měřeními a senzor hned změří a odešle hodnotu, čtyři stisky přepnou senzor na 60 sekund do párovacího režimu a podržení na 30 sekund vrátí tovární nastavení. Stav potvrzuje LED pod tlačítkem. Aplikace ani cloud nejsou podmínkou funkce, senzor se dá provozovat samostatně i s jinými platformami domácí automatizace. Firmware se aktualizuje z aplikace Shelly Smart Control a instalace aktualizací zůstává na uživateli.

Instalace a použití

Do plochy nad měřeným místem se vyvrtá otvor o průměru 36 až 40 mm, menší než 36 mm pro senzor s pouzdrem nestačí. S pouzdrem měří senzor 118 mm na délku a 35 mm v průměru, s tím počítejte u víka nádrže i u prostoru pod ním. Hlavní díl se zasune do pouzdra tak, aby aretační drážka lícovala s kolíkem, a otočením se zajistí. Na pouzdro se našroubuje jedna z dodaných matic, pouzdro se prostrčí otvorem a druhá matice senzor stáhne k podkladu. Žádné vodiče se nepřipojují, zařízení je bateriové. Před prvním použitím se vytáhne plastová izolační páska z bateriového prostoru, LED pod tlačítkem třikrát červeně blikne na znamení, že senzor pracuje. Baterie se vyměňuje po vyjmutí hlavního dílu z pouzdra a otevření krytu bateriového prostoru, se správnou polaritou kontaktů. Ke stažení jsou navíc modely držáků pro pevnou montáž i pro dvouosé natáčení.

Vybavení

• Akcelerometr. Otřes spustí mimořádné měření mimo pravidelný interval, takže se změna zachytí hned.
• Sedm měřicích pásem. Omezením na jedno nebo dvě z nich snímač neprochází celý rozsah a šetří baterii.
• Vyměnitelná baterie 3,6 V LISOC 14505 s kapacitou 2700 mAh. Výdrž až čtyři roky, poté se vymění, ne zahodí celý snímač.
• Šifrování AES v režimu CCM. Hodnoty o stavu nádrže nejsou čitelné pro okolí.
• Krytí IP64 a bílé plastové tělo.
• Ochranné pouzdro a dvě matice v balení. Na montáž není třeba dokupovat nic dalšího.

Co si ještě připravit

• Bránu Bluetooth v dosahu. Aby se hodnoty dostaly do aplikace, potřebujete zařízení Shelly řady Plus nebo Pro, případně Shelly BLU Gateway Gen3.
• Otvor 36 až 40 mm v místě montáže. Menší otvor snímač neudrží, větší mu neposkytne oporu.
• Změřenou vzdálenost k ploše. Rozsah začíná na 200 mm a končí na 5 metrech, mimo něj snímač neměří.
• Rozhodnutí o měřicím pásmu. Zúžení na jedno nebo dvě pásma prodlužuje výdrž baterie.
• Interval měření. Od 5 do 300 sekund, výchozích je 30. Čím častěji, tím kratší výdrž.
• Suché místo nad měřenou plochou. ⛔ Snímač se do kapalin neponořuje, měří shora a bezdotykově.

Kde najde využití

• nádrže na dešťovou vodu a zásobní nádrže, kde chcete včas vědět, kolik vody zbývá
• zásobníky sypkých materiálů, například pelet, granulátu nebo krmiva
• parkovací stání a garáže se sledováním obsazenosti
• automatika garážových vrat, která reaguje na stojící vozidlo
• automatická vrata a dveře, kde senzor odhalí překážku v dráze a zabrání nárazu
• průmyslová automatizace se sledováním zásob v zásobnících

Důležité před nákupem

• Senzor vysílá přes Bluetooth Low Energy. Aby byly hodnoty vidět v aplikaci Shelly Smart Control a v cloudu, musí být v dosahu zařízení Shelly, které pracuje jako Bluetooth brána.
• Měřicí rozsah je od 200 mm do 5 metrů. S tím počítejte při volbě místa montáže, hlavně u mělkých nádrží a u nádrží hlubších než 5 metrů.
• Při montáži rovnoběžně s plochou, tedy třeba podél stěny nádrže, nechte odstup nejméně 20 cm. Odražené vlny by měření zkreslily.
• Přesnost je ± 2 cm do vzdálenosti 200 cm a ± 1 % nad 200 cm. Na nerovném nebo pohyblivém povrchu může odchylka dosáhnout 2 až 3 cm, což platí i pro rozvlněnou hladinu.
• Senzor měří v intervalu, nejčastěji jednou za 5 sekund. Bezpečnostní prvky vrat a dveří určené k ochraně osob nenahrazuje.
• Krytí je IP64. Do kapalin se senzor neponořuje, hladinu měří bezdotykově shora.
• Montáž vyžaduje otvor o průměru 36 až 40 mm. U nádrží, do kterých nechcete nebo nesmíte vrtat, počítejte s držákem mimo víko.
• Provozní teplota je -20 až +40 °C a vlhkost 30 až 75 % RH. U venkovních nádrží ověřte zimní i letní podmínky v místě montáže a s vlhkostí počítejte i při volbě místa v uzavřené nádrži.
• Napájení zajišťuje baterie 3,6 V LISOC 14505 2700 mAh, která je v zařízení už z výroby. Náhradní baterie musí odpovídat platným předpisům, nevhodná baterie může senzor poškodit nebo způsobit požár.
• Baterie patří mimo dosah dětí. Spolknutí baterie může způsobit vážné zranění nebo smrt.
• Použité baterie nepatří do domovního odpadu ani do ohně. Odevzdejte je k recyklaci podle místních předpisů.
• Tovární nastavení podržením tlačítka na 30 sekund se dá vyvolat jen krátce po vložení baterie. Reset senzor zároveň odstraní z účtu.
• Poškozený nebo vadný senzor se nesmí používat ani opravovat svépomocí.

Měřicí rozsah a přesnost

Ultrazvukový snímač nemá jednu přesnost pro celý rozsah. Toto jsou hodnoty, které rozhodnou, jestli vám sedne.

Pásma lze omezit. Blízké začíná na 200 mm, střední až na 300 mm a vzdálené až na 2500 mm, takže se volí podle skutečné vzdálenosti k měřené ploše.

Časté dotazy

Potřebuji k senzoru bránu?
Pro odečet v aplikaci Shelly Smart Control a v cloudu ano. Senzor vysílá přes Bluetooth a jeho signál musí přijmout zařízení Shelly řady Plus nebo Pro, případně Shelly BLU Gateway Gen3. Aplikace ani cloud ale nejsou podmínkou funkce, senzor měří a vysílá i samostatně.

Jak daleko senzor měří?
Od 200 mm do 5 metrů. Kratší vzdálenost než 200 mm je pod dolní hranicí rozsahu.

Jak přesné je měření?
Do vzdálenosti 200 cm je přesnost ± 2 cm, nad 200 cm ± 1 % z měřené vzdálenosti. Na nerovné nebo pohyblivé ploše počítejte s odchylkou do 2 až 3 cm.

Jak dlouho vydrží baterie?
Až 4 roky s baterií 3,6 V LISOC 14505 2700 mAh, kterou senzor dostane už z výroby. Vyměnit se dá po vyjmutí hlavního dílu z pouzdra a otevření krytu bateriového prostoru.

Můžu senzor ponořit do vody?
Ne. Do kapalin se neponořuje, hladinu měří shora bez kontaktu s ní.

Změří i sypký materiál?
Ano. Kromě kapalin zvládne hladinu sypkých materiálů, například pelet nebo krmiva.

Dá se prodloužit výdrž baterie?
Ano. Místo plného rozsahu se dá nastavit jedno nebo dvě měřicí pásma, senzor pak neprochází celý rozsah.

Jak se senzor upevňuje?
Pouzdrem a dvěma maticemi do otvoru o průměru 36 až 40 mm. Ke stažení jsou i modely držáků pro pevnou montáž a pro dvouosé natáčení.

Který snímač Shelly BLU na co

Řada BLU má pro každou veličinu vlastní kus. Toto je nejčastější důvod, proč se objedná nesprávný.

Společné mají Bluetooth Low Energy a bateriové napájení. Všechny potřebují v dosahu bránu, tedy zařízení Shelly řady Plus nebo Pro, případně Shelly BLU Gateway Gen3.
