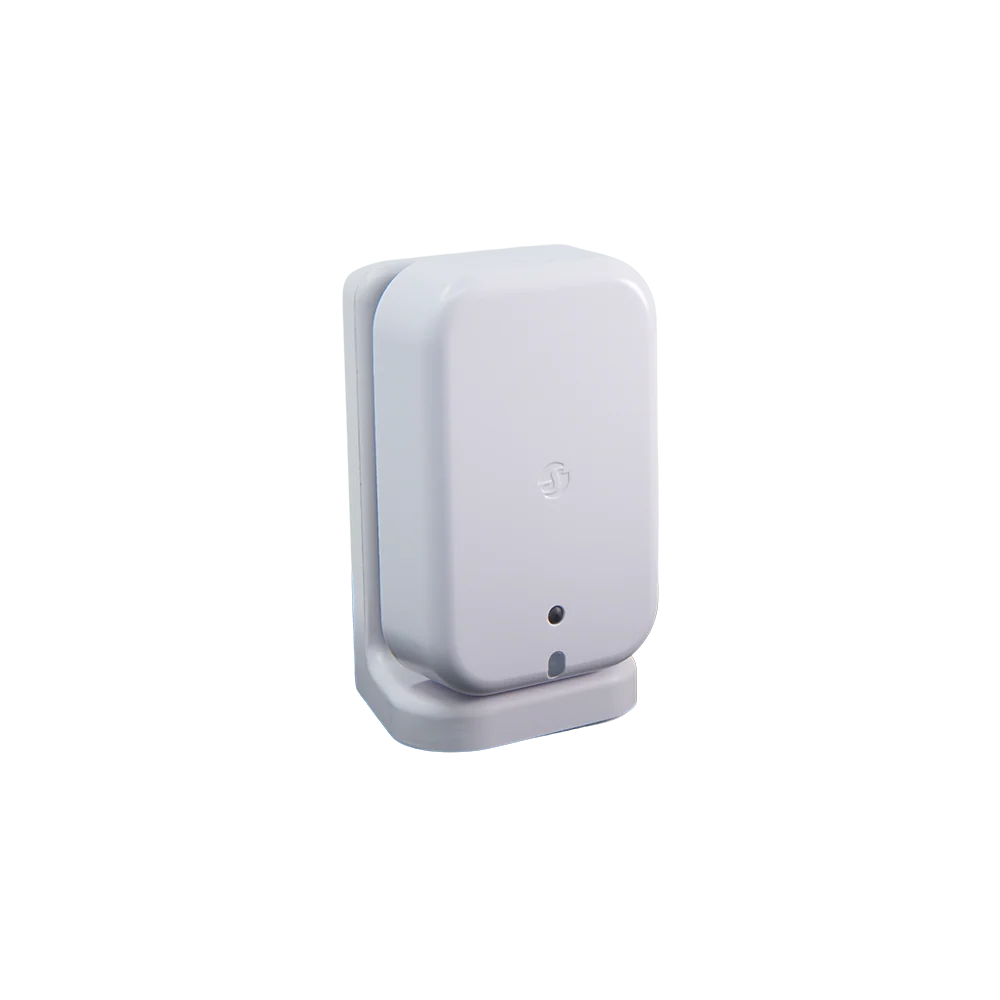

SHELLY Presence Gen4 Přítomnostní čidlo s mmWave radarem pro až 6 osob a až 10 zón, WiFi, Bluetooth, Zigbee, Matter, bílá

Automatika řízená jen pohybem zhasne světlo ve chvíli, kdy si v pokoji sednete a přestanete se hýbat. Shelly Presence Gen4 řeší tuhle situaci jinak. Prostor sleduje radarem v pásmu 60 až 64 GHz, takže v místnosti rozezná i člověka, který bez hnutí sedí u stolu nebo v křesle. Rozliší až 6 osob najednou a půdorys místnosti si rozdělíte až do 10 zón, z nichž každá spouští vlastní akci.

Je to pro vás?

Ano, pokud

• chcete, aby světlo zůstalo rozsvícené i ve chvíli, kdy sedíte v klidu
• hlídaná místnost se vejde do 8 x 8 m při montáži na stěnu nebo do 7 x 7 m při montáži do rohu
• osoby, které se nehýbou, bývají do 3 m od čidla, tedy u stolu, v křesle nebo v posteli
• chcete jednu místnost rozdělit na části a v každé spouštět něco jiného
• řídíte domácnost přes Home Assistant, Shelly Cloud, Amazon Alexa, Google Smart Home nebo Samsung SmartThings
• máte v místě montáže volný zdroj 5 V s portem USB, čidlo se napájí trvale z portu USB-C

Ne, zvolte jiné řešení, pokud

• potřebujete zároveň spínat okruh. Presence Gen4 stav pouze hlásí, samotné zapnutí světla nebo topení obstará samostatný spínací modul
• nehybné osoby budou dál než 3 m od čidla. Nehybná osoba se rozpozná do 3 m, na větší vzdálenost pracuje detekce pohybu
• hlídaná plocha přesahuje 8 x 8 m nebo je rozdělená zdmi. Radar nevidí za zeď ani za sebe, na každou takovou část je potřeba samostatné čidlo
• čidlo má pracovat venku nebo ve vlhku. Presence Gen4 patří pouze do interiéru, do 30 až 70 % relativní vlhkosti
• chcete provozovat Zigbee a Matter současně. Čidlo běží vždy jen v jednom z obou režimů
• hledáte prvek zabezpečení objektu. Toto zařízení není bezpečnostní systém

Hlavní vlastnosti

• radar mmWave v pásmu 60 až 64 GHz, rozezná pohyb i nehybnou osobu
• současné sledování až 6 osob a až 10 nastavitelných zón
• záběr 140 stupňů vodorovně a 120 stupňů svisle při montáži na stěnu
• plocha 8 x 8 m na stěně a 7 x 7 m v rohu, nehybná osoba do 3 m
• vestavěný světelný senzor se stavy tma, šero a světlo
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5 LE a Zigbee 3.0
• Matter přes Wi-Fi, dále MQTT, vlastní skripty a 20 akcí volajících adresy URL
• napájení 5 V z portu USB-C, spotřeba 2,5 W běžně a 3,5 W nejvýše
• tělo 64 x 41 x 26 mm o hmotnosti 42 g, s podstavcem 85 g
• podstavec s kovovým závažím, lepicí páska i šrouby jsou v balení

Co produkt umí

Základem nastavení je půdorys místnosti. Do něj se zanese zóna místnosti, tedy plocha, kterou má čidlo hlídat, a uvnitř ní až 10 samostatných zón s vlastní reakcí. Vedle nich se vymezuje slepé místo, kde je detekce záměrně vypnutá, a plocha mimo místnost, tedy to, co leží za zdí nebo co už do sledovaného prostoru nepatří. Slepé místo má praktický důvod. Kreslí se například přes záclonu, kterou rozfouká klimatizace, protože vlnící se látka by na mapě mohla vyvolat falešnou detekci přítomnosti.

Zóna místnosti má práh přítomnosti a práh nepřítomnosti v rozsahu 0 až 3600 sekund. První říká, jak dlouho musí být přítomnost zaznamenána, než se zóna místnosti označí za obsazenou, druhý naopak, jak dlouho v ní nikdo nesmí být, aby se označila za prázdnou. Tím se doladí, aby světlo nezhaslo při krátkém odchodu do vedlejší místnosti a nerozsvítilo se při pouhém průchodu. Detekci lze omezit i výškově. Spodní hranice se volí od 0 do 2,9 m a horní od 0,1 do 5 m nad podlahou. Zvednutím spodní hranice se z výsledku vyřadí dění u země, tedy pes, kočka nebo robotický vysavač. Kromě výšek se nastavuje citlivost detekce a vysílací výkon. Vyšší citlivost zlepší rozpoznání nehybných objektů, nižší omezí falešné reakce, a vysílacím výkonem se přímo omezuje dosah detekce.

Akci spouštějí čtyři různé události. Zóna změní stav na obsazenou nebo prázdnou, změní se počet objektů v zóně, objekt do zóny vstoupí zvenčí, nebo ji zevnitř opustí. Vedle radaru pracuje světelný senzor, který hlásí stavy tma, šero a světlo, takže se osvětlení dá zapínat jen tehdy, když je v místnosti opravdu přítmí. Jas kontrolky se posuvníkem ztlumí a nočním režimem se na zadanou dobu sníží na zvolená procenta, aby v ložnici nesvítila do očí.

Ovládání a komunikace

Do sítě se čidlo hlásí přes Wi-Fi 802.11 b/g/n/ax na 2,4 GHz. Při prvním zapnutí si otevře vlastní přístupový bod, jehož název začíná slovem ShellyPresence, a na adrese 192.168.33.1 se v prohlížeči otevře webové rozhraní. V něm se čidlo nastavuje, sleduje i aktualizuje. Později se rozhraní otevírá na adrese, kterou čidlo dostane v domácí síti, a stačí, aby byl prohlížeč ve stejné síti. Internet ani účet potřeba nejsou. Cloudová služba Shelly a aplikace Shelly Smart Control jsou volitelné. Hlavní obrazovka aplikace ukazuje počet obsazených zón, hladinu osvětlení, počet rozpoznaných objektů v místnosti a posledních pět hlášených událostí.

Uložit se dají dvě sítě Wi-Fi a při výpadku první čidlo přejde na druhou. Adresu lze zadat i napevno. Nadřazeným systémům slouží MQTT, odchozí WebSocket a rozhraní RPC ve variantě přes UDP. Připravit se dá 20 akcí volajících adresy URL, v každé z nich až pět cílů, dále 20 časových plánů a až deset instancí vlastních skriptů. Hodnoty se ukládají do vestavěného úložiště párů klíč a hodnota. Rozhraní Bluetooth 5 LE nabízí vlastní RPC a funkci brány, kterou čidlo sbírá data z okolních zařízení BTHome.

Zigbee 3.0 a Matter jsou dvě firmwarové výbavy téhož čidla a přepíná se mezi nimi pěti rychlými stisky tlačítka. Trojí rychlý stisk otevře párovací režim Zigbee. Jedno stisknutí ukáže stav připojení barvou kontrolky a podržení tlačítka po dobu 5 sekund vrátí síťové nastavení do výchozího stavu. V režimu Zigbee komponenty BTHome nepracují. V systému Matter je ve výchozím stavu vidět jediná zóna místnosti, počet vystavených zón se zadává ve webovém rozhraní a každá další se objeví jako samostatná komponenta. Z domácích platforem pracuje čidlo s Amazon Alexa jako senzor pohybu, s Google Smart Home přes vlastnost hlídání obsazenosti a se Samsung SmartThings jako senzor přítomnosti. Integruje se také se Shelly Cloud a s Home Assistant. Stav napoví barva pomalu blikající kontrolky. Modrá znamená přístupový bod, červená chybějící připojení k Wi-Fi, žlutá připojenou Wi-Fi bez cloudu, zelená obojí, fialová síť Zigbee a bílá právě rozpoznanou přítomnost. Bezpečnostní aktualizace jsou pro čidlo k dispozici nejméně 5 let, do 26.03.2031.

Instalace a použití

Čidlo přijde na stěnu, do rohu nebo na polici. Volně stojící podstavec s kovovým závažím je nasazený už z výroby, takže na desce stolu, na skříni nebo v knihovně čidlo stojí samo. Tělo je z plastu s hliníkovou zadní stranou. Na hladký podklad se dá přilepit dodanou lepicí páskou, na zeď se montážní deska přišroubuje dvěma šrouby do dodaných hmoždinek. Optimální výška montáže je 2 m nad podlahou a doporučený sklon zhruba 15 stupňů. Nejvyšší podporovaná světlá výška místnosti je 5 m. Výška, ve které je čidlo nakonec upevněné, se zadává ve webovém rozhraní v rozsahu 0 až 5 m nad podlahou. Když je čidlo umístěno výš, než je doporučeno, dorovná se rozdíl sklonem. Sklon si čidlo kalibruje samo a kalibraci lze vyvolat i ručně.

Na stěně se čidlo doporučuje umístit přibližně do vodorovného středu, aby využilo celý záběr 140 stupňů, tedy 70 stupňů na každou stranu, a pokrylo 8 x 8 m. V rohu se natočí 45 stupňů ke každé ze stěn, záběr se zúží na 90 stupňů a plocha na 7 x 7 m, což se hodí do menších místností. Pro rohovou montáž je k dispozici model držáku k vytištění na 3D tiskárně. Zvolenou polohu je potřeba zadat i ve webovém rozhraní nebo v aplikaci, aby detekce odpovídala skutečnosti. Když čidlo otočíte o 180 stupňů, zapněte v rozhraní volbu pro obrácenou montáž a logika detekce se tomu přizpůsobí.

Napájení vede kabelem USB-C. Při použití podstavce se konektor nejprve protáhne otvorem v podstavci a teprve potom zasune do čidla. Kloubové spoje neutahujte silou. Časem se mohou uvolnit a stačí je znovu dotáhnout.

Obsah balení

• volně stojící podstavec, pant a montážní deska
• 2x hmoždinky a 2x šrouby
• lepicí páska
• kabel USB

Co si ještě připravit

• Trvalý zdroj 5 V s portem USB-C a proudem alespoň 1 A. Čidlo nemá baterii a běží nepřetržitě, v klidu odebírá 2,5 W a ve špičce 3,5 W.
• Místo ve výšce přibližně 2 m se sklonem asi 15°. Strop místnosti může mít nejvýše 5 m.
• Přímý výhled do hlídaného prostoru. Radar nevidí přes stěny ani přes pevné překážky, a to ani tehdy, když je prostor za nimi v jeho jmenovitém dosahu.
• QR kód pro Matter, který najdete v balení zařízení. Bez něj zařízení do Matteru nepřidáte.
• Rozhodnutí mezi Matterem a Zigbee. Z výroby je nastavený Matter, pět rychlých stisků tlačítka přepne firmware na Zigbee nebo zpět, tři stisky otevřou párování Zigbee.

Kde najde využití

• obývací pokoj a pracovna, kde se dlouho sedí v klidu a pohybové čidlo zhasíná předčasně
• ložnice a dětský pokoj, kde má osvětlení reagovat na skutečnou přítomnost a kontrolka se v noci ztlumí
• chodba a schodiště, kde se hodí dvě zóny, jedna u dveří a druhá u schodů
• kancelář nebo zasedací místnost, kde se podle počtu osob řídí větrání a klimatizace
• toaleta, šatna nebo komora, kde se člověk téměř nehýbe a přesto má zůstat rozsvíceno
• otevřený prostor kuchyně s jídelnou, kde má každá část vlastní zónu a vlastní scénu

Důležité před nákupem

• Napájení musí být stabilní. Použijte samostatný kvalitní zdroj 5 V. Vícekonektorové nabíječky, nabíjecí stanice a rychlonabíječky, jejichž výstup může při připojení a odpojení dalších zařízení kolísat, mohou čidlo poškodit.
• Kabel USB je v balení, zdroj 5 V s portem USB si připravte podle místa montáže. Napájení vyžaduje 5 V a 1 A.
• Zigbee a Matter se nepoužívají současně. Mezi režimy se přepíná pěti rychlými stisky tlačítka a čidlo běží vždy jen v jednom z nich. V režimu Zigbee nejsou k dispozici komponenty BTHome.
• Nehybná osoba se rozpozná do 3 m. Plocha 8 x 8 m na stěně a 7 x 7 m v rohu platí pro pohyb, ne pro člověka, který sedí bez hnutí.
• Radar nevidí za zeď ani za jinou pevnou překážku, i když je předmět jinak v dosahu. Snímač je na čelní straně, takže dění za čidlem nezaznamená.
• Mezi radarem čidla a osobou dodržujte vzdálenost nejméně 20 cm.
• Hliníkový zadní kryt může být za provozu horký. Vyhněte se přímému kontaktu, abyste předešli popálení.
• Čidlo není bezpečnostní systém. Nespoléhejte se na něj v situacích ohrožujících život ani v nouzových situacích.
• Zařízení patří pouze do interiéru, do prostředí -20 až +40 °C a 30 až 70 % relativní vlhkosti, do nadmořské výšky 2000 m. Udržujte je suché a čisté a neprovozujte je zakryté.
• Poškozené nebo vadné čidlo nepoužívejte a nepokoušejte se je opravovat vlastními silami.
• Pes, kočka i robotický vysavač mohou detekci spustit. Zvednutím minimální výšky detekce a vymezením slepých míst se počet takových detekcí omezí.
• Presence Gen4 sám nespíná žádný okruh. Světlo, topení nebo větrání zapne až zařízení, které čidlo svou akcí spustí.
• Kloubové spoje se mohou časem uvolnit a je potřeba je dotáhnout. Při montáži je naopak nepřetahujte.
• Před likvidací čidlo stiskem tlačítka delším než 10 sekund vraťte do továrního nastavení, aby se smazala osobní data.

Umístění a dosah

Optimální výška montáže je 2 m, sklon přibližně 15°, největší podporovaná výška místnosti 5 m. Celkem čidlo pokryje až 42 m², rozezná až šest osob naráz a půdorys si rozdělíte až do deseti zón. Pokud se vám zařízení hodí otočené naopak, v nastavení zapněte převrácenou montáž a otočte ho o 180°.

Časté dotazy

Pozná čidlo člověka, který se vůbec nehýbe?
Ano, nehybnou osobu rozpozná do vzdálenosti 3 m. V tom je rozdíl proti řízení podle pohybu, které v klidu nemá co hlásit.

Jak velkou místnost čidlo pokryje?
Při montáži na stěnu 8 x 8 m se záběrem 140 stupňů, při montáži do rohu 7 x 7 m se záběrem 90 stupňů. Nejvyšší podporovaná světlá výška místnosti je 5 m.

Funguje čidlo bez internetu?
Ano. Webové rozhraní běží přímo v čidle. Po připojení k jeho přístupovému bodu je na adrese 192.168.33.1, v domácí síti pak stačí, aby byl prohlížeč ve stejné síti Wi-Fi jako čidlo. Cloud i aplikace jsou volitelné.

Můžu používat Zigbee a Matter najednou?
Ne. Jsou to dvě firmwarové výbavy téhož čidla a přepíná se mezi nimi pěti rychlými stisky tlačítka. Vybírá se tedy jedna z nich.

Spustí detekci pes nebo robotický vysavač?
Mohou, dokud je minimální výška detekce na 0 a vyhodnocuje se i dění těsně nad podlahou. Jakmile ji zvednete, pohyb u země se z výsledku vyřadí. Stejně se dá vymezit i slepé místo.

Jaký napájecí zdroj mám použít?
Samostatný kvalitní zdroj 5 V a 1 A. Vícekonektorové nabíječky, nabíjecí stanice a rychlonabíječky nepoužívejte, jejich výstup může při připojení a odpojení dalších zařízení kolísat.

Dá se čidlo namontovat obráceně?
Ano. Po otočení o 180 stupňů zapněte ve webovém rozhraní nebo v aplikaci volbu pro obrácenou montáž a detekční logika se přizpůsobí.

Jak dlouho budou vycházet bezpečnostní aktualizace?
Nejméně 5 let, tedy do 26.03.2031. Firmware se aktualizuje z webového rozhraní nebo z aplikace Shelly Smart Control.

Způsoby upevnění

Bez stojánku má čidlo 64 x 41 x 26 mm a váží 42 g, se stojánkem 73 x 41 x 37 mm a 85 g. Kryt je z plastu s hliníkovou zadní stranou. Montážní deska se od podstavce oddělí dvěma šrouby s křížovou drážkou.
