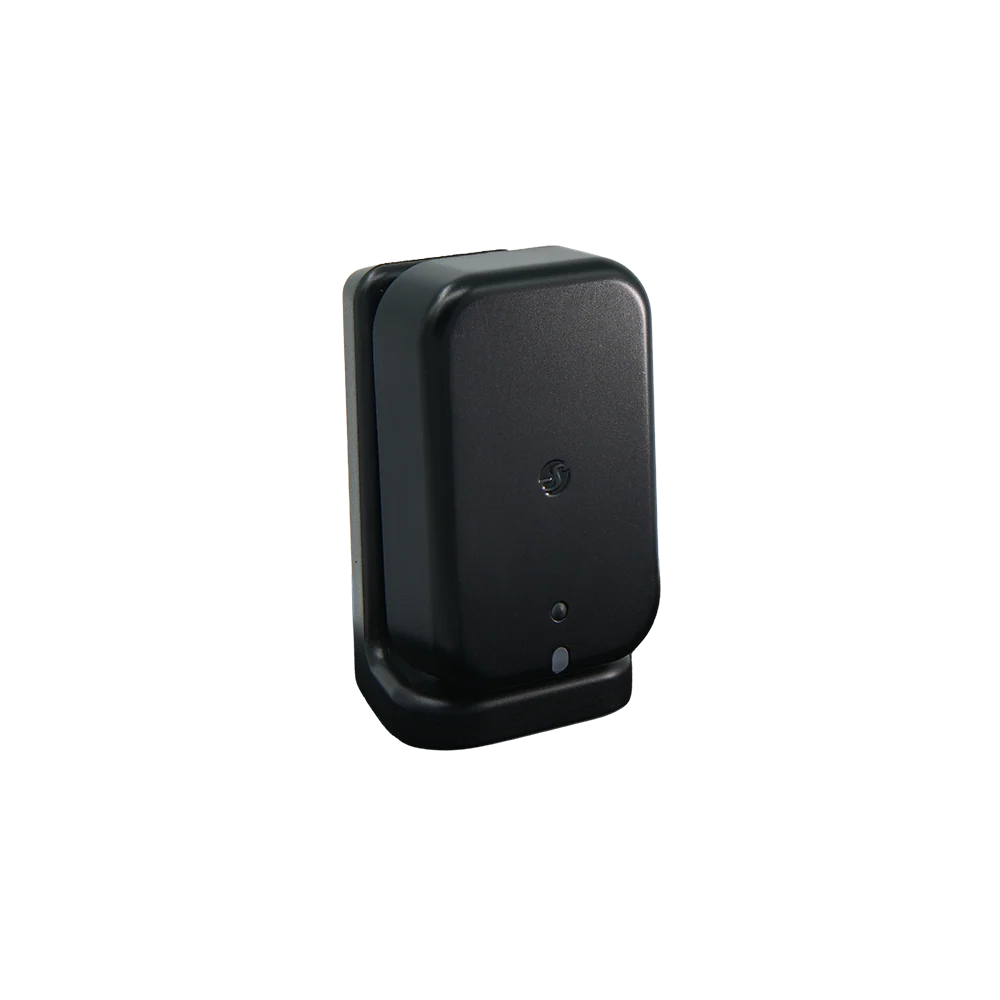

SHELLY Presence Gen4 Přítomnostní čidlo s radarem mmWave až pro 6 osob a 10 zón, WiFi, Bluetooth, Zigbee, Matter, černá

Světlo řízené pohybovým čidlem zhasne ve chvíli, kdy si sednete ke stolu a přestanete mávat rukama. Shelly Presence Gen4 pracuje jinak. Radar na milimetrových vlnách 60 až 64 GHz si kreslí obraz místnosti, sleduje v něm polohu jednotlivých osob a udrží detekci i nad člověkem, který jen tiše čte nebo spí. Půdorys si na mapě rozdělíte až do 10 zón a každá hlásí svůj vlastní stav. Čidlo běží z USB-C, stojí na přiloženém podstavci nebo drží na stěně a se zbytkem domácnosti mluví přes Wi-Fi, Bluetooth, Zigbee nebo Matter.

Je to pro vás?

• Chcete, aby v ložnici nebo v pracovně zůstalo rozsvíceno i nad nehybným člověkem. To je úloha pro radar, ne pro pohybové čidlo.
• Řídíte jednu velkou místnost, ve které má jídelní kout reagovat jinak než pohovka. Zón nastavíte až deset a každá dostane vlastní prahy i vlastní akci.
• Do ložnice ani na toaletu nechcete kameru. Sledování obsazenosti tady běží bez obrazu, hlásí se poloha a počet osob na mapě.
• Doma máte psa nebo robotický vysavač a vadí vám planá spuštění. Detekce se dá omezit výškou nad podlahou a velikostí objektu.
• Zařizujete tmavý interiér a světlá krabička by na polici byla vidět. Pouzdro i podstavec jsou tady v černém provedení.
• Hlídaný prostor je uvnitř budovy a vejde se do 8 x 8 m. Větší halu ani venkovní přístřešek radar nepokryje.
• Stav místnosti potřebujete dostat do Home Assistantu nebo do systému, který mluví Matterem, ne jen do aplikace.

Hlavní vlastnosti

• radar mmWave, pracovní pásmo 60 až 64 GHz, zachytí i osobu bez pohybu
• současně rozezná až 6 osob a vykreslí je na mapě místnosti
• až 10 uživatelských zón, u každé vlastní prahy a vlastní spouštěné akce
• na stěně 140° vodorovně a 120° svisle, pokrytí plochy 8 x 8 m
• v rohu 90° a plocha 7 x 7 m
• klidová detekce nehybné osoby do 3 m
• vestavěné světelné čidlo hlásí tmu, soumrak i světlo
• Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 a Matter přes Wi-Fi
• napájení 5 V z USB-C, odběr 2,5 W v běžném chodu a nejvýše 3,5 W
• pouzdro bez podstavce 64 x 41 x 26 mm a 42 g, plast s hliníkovým zadním krytem
• 20 časových plánů, 20 webhooků po 5 adresách, skriptování, MQTT a UDP

Co produkt umí

Radar nehlásí jen to, že se něco pohnulo. Skládá si obraz místnosti, ve kterém vyhodnocuje polohu i rychlost jednotlivých objektů. Proto zůstane přítomnost hlášená i u člověka, který sedí bez hnutí, a proto rozliší dva lidi na opačných koncích pokoje. Mapa se přitom dělí na části, které mají různý význam.

• Zóna místnosti určuje velikost hlídaného prostoru a říká, zda je místnost obsazená.
• Zóna je vybraný kus místnosti, který si pojmenujete a obarvíte. Bývá to jídelní kout, pohovka nebo prostor u dveří.
• Slepé místo je část místnosti, kde se detekce záměrně vypne. Klasickým případem je závěs, který se hýbe pod klimatizací a jinak by hlásil přítomnost.
• Plocha mimo místnost leží za stěnou nebo v otevřeném prostoru za hranicí, kterou už počítat nechcete.

Ke každé zóně patří dvojice časů od 0 do 3600 s. Jeden říká, jak dlouho musí být člověk vidět, aby se zóna přepnula na obsazenou, druhý, jak dlouho má být klid, aby se zase uvolnila. K tomu se zadává spodní a horní hranice výšky detekce. Spodní leží mezi 0 a 2,9 m, horní mezi 0,1 a 5 m nad podlahou. Právě tím se odfiltruje pes u podlahy nebo robotický vysavač. Citlivost detekce se přepíná mezi vyšší, která lépe podchytí nehybné objekty, a nižší, která potlačí planá spuštění.

Zkušenější uživatel má k dispozici jemné ladění. Nastavuje se v něm minimální poměr signálu vůči šumu v rozsahu 10 až 100, minimální počet bodů potřebných k rozeznání objektu, rovněž 10 až 100, a minimální rychlost pohybu od 0,01 do 1 m/s. Nižší hodnoty zvyšují citlivost, vyšší potlačí falešné detekce. Další prahy se počítají ve snímcích a rozhodují, jak rychle se objekt označí za aktivní, jak dlouho se drží nehybná osoba a kdy detekce zhasne. Vysílací výkon omezuje dosah, nižší výkon detekční vzdálenost zkrátí.

Ovládání a komunikace

K síti se čidlo připojuje přes Wi-Fi 6 v pásmu 2,4 GHz. Ovládá se z aplikace Shelly Smart Control, z Home Assistantu nebo z libovolného systému, který mluví Matterem přes Wi-Fi. Vedle toho má vlastní webové rozhraní. Když se připojíte k jeho vlastní síti, jejíž název začíná slovem ShellyPresence a pokračuje jedinečným označením přístroje, rozhraní čeká na adrese 192.168.33.1. Místní rozhraní nepotřebuje internet ani účet v cloudu, stačí být ve stejné síti. Uložit se dají dvě sítě Wi-Fi naráz, a když jedna vypadne, čidlo přejde na druhou. Pevná IP adresa se doporučuje, aby rozhraní bylo pokaždé na stejném místě.

V Matteru se v cizí aplikaci objeví ve výchozím stavu jen zóna místnosti. Zón může být až deset a každá nově přidaná se zobrazí jako samostatná komponenta. Akce se spouštějí za těchto podmínek.

• změna obsazenosti zóny, tedy přechod z prázdné na obsazenou a zpět
• změna počtu objektů v zóně, akce se spustí při zadaném počtu osob
• objekt vstoupí do zóny, tedy překročí její hranici zvenčí
• objekt zónu opustí, tedy překročí hranici zevnitř

Akce umí zavolat webovou adresu, k dispozici je 20 webhooků a každý až s 5 adresami. Stav se posílá i přes MQTT nebo UDP, běží tu skriptování a klíčové úložiště KVS. Časových plánů je 20 a kromě jednoduchého plánu podle dnů, času, východu a západu slunce zvládne i pokročilý plán zapsaný cronem. Plány potřebují internetové spojení, aby si zařízení srovnalo čas. Na Zigbee se čidlo přepne pětinásobným stisknutím tlačítka, trojnásobné stisknutí spustí párování. Jedno stisknutí nechá LED ukázat stav připojení.

Instalace a použití

Čidlo přichází nasazené na volně stojícím podstavci s kovovým závažím, takže se dá jen postavit na poličku, skříň nebo stůl. Pro pevnou montáž se montážní deska odšroubuje od podstavce dvěma šrouby křížovým šroubovákem. Pak buď obtáhnete tužkou polohu otvorů, vyvrtáte je a desku přišroubujete přiloženými hmoždinkami a šrouby, nebo povrch očistíte, osušíte a použijete oboustrannou pásku, kterou pak na několik sekund pevně přitlačíte. Při použití podstavce se kabel nejprve provlékne otvorem v něm, až potom míří do portu USB-C.

Montovat se má ve výšce 2 m a se sklonem zhruba 15°. Strop místnosti může mít až 5 m. Na stěnu patří čidlo doprostřed, aby využilo celé pole 140°. Do rohu se osazuje pod 45° ke každé stěně a hlídaná plocha se tím zmenší na 7 x 7 m. Sklon se kalibruje sám, v rozhraní jej lze překalibrovat ručně. Zvolenou polohu, tedy stěnu, roh nebo vodorovnou plochu, zapište i do rozhraní, aby pokrytí odpovídalo skutečnosti. Když čidlo visí obráceně, zapne se volba pro otočenou montáž, s níž se překlopí i detekční logika. Pro roh je navíc k dispozici soubor s držákem pro tisk na 3D tiskárně.

Provozní stav hlásí barevná LED pomalým blikáním. Modrá je režim přístupového bodu, červená znamená, že čidlo není připojené k síti Wi-Fi, žlutá síť bez cloudu, zelená síť i cloud a bílá právě detekovanou přítomnost. Fialová patří Zigbee, blikající fialová párování. Jas LED se stahuje posuvníkem a noční režim ho mezi zadaným začátkem a koncem ztlumí na zvolená procenta. Novou verzi firmwaru nahrajete buď ve webovém rozhraní, nebo v aplikaci Shelly Smart Control. Než přístroj vyřadíte z provozu, podržte tlačítko déle než 10 s a obnovte tovární stav, aby v něm nezůstala osobní data.

Co si ještě připravit

• Vyhrazený zdroj 5 V s výstupem 1 A a portem USB. Výrobce před vícedílnými nabíječkami, nabíjecími stanicemi a rychlonabíječkami přímo varuje, jejich výstup kolísá při každém připojení dalšího přístroje.
• Zásuvku v dosahu přiloženého kabelu USB. Kabel je v balení, zdroj ne.
• Křížový šroubovák. Montážní deska se od podstavce odšroubuje dvěma šrouby, bez toho se snímač na stěnu nedostane.
• Vrtačku a tužku, nebo čistý a suchý povrch. V balení jsou dvě hmoždinky, dva šrouby i oboustranná páska, takže vrtání je volba, ne povinnost.
• Místo ve výšce kolem dvou metrů. Doporučený sklon je zhruba 15° a místnost může být vysoká nejvýše 5 m.
• Odstup od lidí nejméně 20 cm. Žádá to návod, jde o odstup od vysílací části.
• Volné okolí přístroje. Zakrytý látkou nebo nábytkem se nesmí provozovat, bránilo by to odvodu tepla.
• Představu o zónách. Než začnete kreslit mapu, vyplatí se vědět, které kusy místnosti mají reagovat samostatně a kde má detekce mlčet.
• Síť Wi-Fi v pásmu 2,4 GHz. Snímač pracuje v rozsahu 2401 až 2483 MHz.
• Případně 3D tiskárnu. Pro rohovou montáž výrobce nabízí soubor držáku ke stažení a vytištění.

Kde najde využití

• Ložnice a dětský pokoj. Tichá noční orientace vydrží i nad člověkem, který leží a nehýbe se.
• Pracovna a zasedací místnost. Osvětlení a klimatizace běží, dokud někdo sedí u stolu.
• Otevřený obytný prostor. Kuchyňský ostrůvek, jídelní stůl a pohovka dostanou vlastní zónu s odpovídající světelnou scénou.
• Chodba a schodiště. Světelné čidlo rozliší tmu a soumrak, takže každý stav může spustit jinou světelnou scénu.
• Toalety a šatny v provozovnách. Obsazenost se sleduje bez obrazu.
• Kanceláře a krátkodobé pronájmy. Prázdná místnost po zadané době ohlásí uvolnění a může spustit vypnutí světel i spotřebičů.

Důležité před nákupem

• Napájecí zdroj musí být vyhrazený a držet stabilních 5 V. Vícenásobným nabíječkám, nabíjecím stanicím a rychlonabíječkám se vyhněte, jejich výstup může kolísat pokaždé, když se připojí nebo odpojí další přístroj, a čidlo se tím může poškodit.
• Klidová detekce má kratší dosah než pohyb. Pohybující se osoba se zachytí na ploše 8 x 8 m, nehybný člověk do 3 m od čidla. Rozhoduje to o tom, kam se čidlo v ložnici nebo v pracovně postaví.
• Matter a Zigbee neběží současně. Z výroby je zapnutý Matter přes Wi-Fi a na Zigbee se přechází pětinásobným stisknutím tlačítka, stejnou cestou i zpět. Při běhu na Zigbee komponenty BTHome odpadají.
• Čidlo pracuje jako zdroj informace o obsazenosti. Hlásí stav zón a spouští akce na jiných zařízeních. Světlo nebo zásuvku tedy sepne až další modul nebo nadřazený systém, kterému čidlo dá pokyn.
• Pevné překážky včetně stěn jsou pro radar neprůhledné, i když prostor za nimi výpočtem ještě do dosahu spadá. Detekční čidlo míří dopředu a to, co se děje za pouzdrem, nezaznamená.
• Radar má být od osob vzdálený nejméně 20 cm.
• Zadní hliníkový kryt se během provozu může zahřát. Přímému doteku se vyhněte, hrozí popálení.
• Čidlo není bezpečnostní systém. V situacích ohrožujících život a v nouzových aplikacích se na něj nespoléhejte.
• Domácí zvíře nebo robotický vysavač může zónu spustit. Pomůže nastavení minimální výšky detekce nad podlahou a prahu počtu bodů, od kterého se objekt rozezná.
• Určeno do vnitřních prostor, do sucha a čistoty. Rozsah teplot je -20 až +40 °C, vlhkost 30 až 70 % a nadmořská výška do 2000 m.
• Zakrytý přístroj se nesmí provozovat a poškozený kus se nesmí používat ani opravovat svépomocí.
• Oba klouby držáku mohou časem povolit. Dotahují se, ale ne přes sílu.

Umístění a dosah

Kde snímač visí, takové má pole. Hodnoty jsou od výrobce, poslední sloupec je naše vysvětlení.

Časté dotazy

Pozná čidlo člověka, který jen sedí a čte?
Ano, v tom je hlavní rozdíl proti pohybovému čidlu. Klidová detekce ale pracuje do 3 m, takže křeslo nebo postel má být v této vzdálenosti.

Kolik lidí rozliší najednou?
Až 6 osob. Vykreslí je na mapě místnosti spolu s počtem objektů v každé zóně.

Musí být čidlo připojené k internetu?
Ne. Místní webové rozhraní běží i bez cloudu. Po připojení k přístupovému bodu čidla je na adrese 192.168.33.1, v domácí síti pak na IP adrese, kterou čidlo dostane. Internet je potřeba pro časové plány, aby si zařízení srovnalo čas.

S jakými systémy spolupracuje?
Se Shelly Cloudem, s Home Assistantem a dalšími rozšířenými platformami. Amazon Alexa jej vidí jako Motion Sensor, Google Smart Home jako Occupancy Sensing a Samsung SmartThings jako Presence Sensor.

Jde připevnit bez vrtání?
Ano. Montážní deska se odšroubuje od podstavce, povrch se očistí a osuší a deska se přilepí oboustrannou páskou. Podstavec se dá také jen postavit na nábytek.

Co je slepé místo na mapě?
Část místnosti, ve které se detekce záměrně nepoužívá, přestože leží uvnitř hlídaného prostoru. Typicky závěs, který se hýbe pod klimatizací.

Čím se čidlo napájí?
Kabelem USB-C, který je v balení. Zdroj volte podle výstrahy výše, tedy vyhrazený, s portem USB a stabilním výstupem 5 V.

Dá se LED v noci ztlumit?
Ano. Jas se stahuje posuvníkem a noční režim ho mezi zadaným začátkem a koncem sníží na zvolená procenta.

Co dokáže jediné tlačítko

Snímač má jedno tlačítko a pět způsobů stisku. Postup je od výrobce, poslední sloupec je naše vysvětlení.
