SHELLY The Pill Kompaktní modul pro teplotní čidla a nízkonapěťové vstupy a výstupy napájený z USB-C, WiFi, Bluetooth, bílá

Do serverové skříně, za akvárium nebo do skleníku se často potřebuje dostat jediná věc: čidlo, jehož hodnotu potřebujete dostat do své automatizace. Modul The Pill by Shelly je přesně na tohle postavený. Měří 26 x 19,95 x 8,5 mm, váží 3 g, napájí se jediným kabelem USB-C na 5 V, přečte teplotní sondu, vlhkoměr nebo jednoduchý kontakt a hodnotu pošle po Wi-Fi dál.

Je to pro vás?

Rozhoduje, co chcete číst nebo ovládat a jaké napájení máte v daném místě po ruce.

Ano, pokud

• je poblíž zdroj USB-C na 5 V a modul se musí vejít do stísněného místa

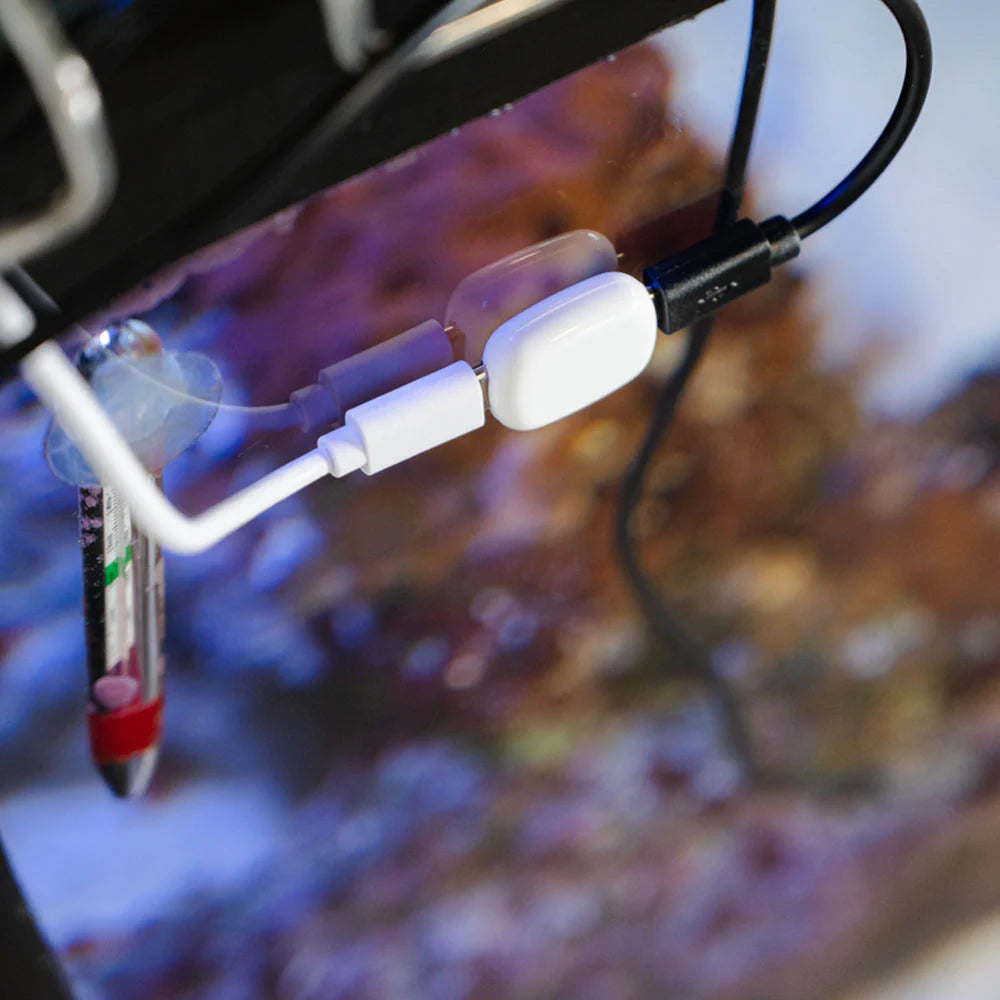

• chcete hlídat teplotu vody v bazénu, akváriu, nádrži nebo zásobníku
• potřebujete sledovat teplotu a vlhkost v technické místnosti, skladu nebo skleníku
• chcete do automatizace přivést jednoduchý kontakt, třeba jazýčkový snímač dveří nebo hlídač hladiny
• hodí se vám další Bluetooth brána pro zařízení řady Shelly BLU
• chcete si logiku napsat vlastním skriptem, který poběží přímo v zařízení

Ne, zvolte jiný model, pokud

• čidla chcete připojit k modulu Shelly Plus nebo Gen3, který už máte v instalaci, k tomu je Shelly Plus Add-On
• chcete ovládat spotřebič na síťovém napětí, k tomu je určený Shelly 1PM Gen4 do krabice pod vypínač
• hledáte hotové čidlo teploty a vlhkosti s displejem a bateriemi, tím je Shelly H&T Gen3
• jde vám jen o Bluetooth bránu do USB portu, tou je Shelly BLU Gateway

Hlavní vlastnosti

• napájení 5 V stejnosměrných z portu USB-C
• Wi-Fi 802.11 b/g/n v pásmu 2401 až 2483 MHz
• Bluetooth BLE 4.2 v pásmu 2402 až 2480 MHz
• až pět teplotních sond DS18B20 nebo jedno čidlo teploty a vlhkosti DHT22
• tři konfigurovatelné vstupy a výstupy IO1, IO2 a IO3 na logice 3,3 V, v teplotních režimech však IO1 obsadí sběrnice 1-Wire a volné zůstanou dva
• vestavěný voltmetr pro 0 až 2,5 V stejnosměrných
• funkce Bluetooth brány pro zařízení Shelly BLU
• skriptování, virtuální komponenty a lokální akce
• MQTT, WebSocket a HTTP pro cizí systémy
• rozměry 26 x 19,95 x 8,5 mm a hmotnost 3 g

Co produkt umí

Modul se nastaví do jednoho z režimů periferií a podle toho, co k němu připojíte, pracuje jako teploměr, jako vstupní a výstupní modul nebo jako voltmetr. V teplotním režimu přečte až pět sond DS18B20 najednou, takže jednu nádrž ohlídáte v pěti bodech naráz. Režim teploty a vlhkosti pracuje s jedním čidlem DHT22.

Analogový režim měří stejnosměrné napětí od 0 do 2,5 V s přesností ±2 % z naměřené hodnoty a 5 digitů. Digitální režim nabídne až tři vstupy nebo výstupy s logickou úrovní 3,3 V. Vstup se ve výchozím nastavení vyhodnocuje jako aktivní v nule, tedy sepne při stažení k zemi. Pod 0,83 V bere modul stav jako nízký a nad 2,48 V jako vysoký. Výstupy jsou signálové, dávají 3,3 V a nejvýše 20 mA.

Digitální vstupy a výstupy se dají kombinovat se všemi ostatními režimy a každý se nastaví zvlášť jako vstup nebo jako výstup. Vlastní teplotní čidlo uvnitř zařízení není, měřenou hodnotu vždy dodává připojená sonda.

Ovládání a komunikace

Modul se hlásí do sítě Wi-Fi 802.11 b/g/n v pásmu 2401 až 2483 MHz s vysílacím výkonem pod 20 dBm a dosahem do 30 m uvnitř budovy a 50 m venku. Bluetooth pracuje ve verzi BLE 4.2 v pásmu 2402 až 2480 MHz s výkonem pod 10 dBm a dosahem do 10 m uvnitř a 30 m venku. Skutečný dosah závisí na místních podmínkách.

Nastavuje se z aplikace Shelly Smart Control i z webového rozhraní vestavěného přímo v zařízení. Zvládne 20 časových plánů a 20 webhooků, každý až s pěti adresami URL. Pro nadřazené a cizí systémy jsou připravené MQTT, WebSocket a HTTP, takže naměřené hodnoty odejdou do řídicího systému i do vlastní nadstavby. Komunikace umí šifrování.

Do zařízení se dají psát vlastní skripty a zakládat virtuální komponenty, takže logika běží lokálně přímo v modulu. Kromě toho slouží jako Bluetooth brána pro zařízení řady Shelly BLU. Uvnitř pracuje čip Shelly ESP32 C3 s 8 MB paměti flash.

Instalace a použití

Modul se napájí výhradně z portu USB-C napětím 5 V stejnosměrných. Po zapnutí vytvoří vlastní přístupový bod s názvem začínajícím ShellyPill. Připojíte se k němu z telefonu nebo z notebooku a zařízení nastavíte buď ve vestavěném webovém rozhraní na adrese http://192.168.33.1, nebo v aplikaci Shelly Smart Control.

Teplotní čidlo se připojuje přiloženým kabelovým adaptérem. Ten se zasune do add-on rozhraní a končí konektorem 3,5 mm jack, na který se nasadí sonda DS18B20 nebo čidlo DHT22. Potom se modul znovu připojí k napájení a připojené čidlo se v nastavení zařízení ještě vybere v konfiguraci periferií, aby se aktivovalo.

Na zařízení je jediné tlačítko. Podržení na 5 sekund zapne přístupový bod a Bluetooth, podržení na 10 sekund vrátí modul do továrního nastavení. Jednobarevná LED rozlišuje různými sekvencemi blikání stav přístupového bodu, připojení k Wi-Fi, spojení s cloudem i probíhající aktualizaci firmwaru. Kdykoli měníte zapojení add-onu nebo připojené periferie, musí být modul předtím bez napájení.

Piny add-on rozhraní

Vedle portu USB-C má modul jediný další konektor, pětipinové add-on rozhraní. Na šroubové svorky ho převede 5-Terminal Add-On.

Co si ještě připravit

Modul sám o sobě nic neměří. To, co je k němu potřeba pořídit, závisí na tom, k čemu ho chcete použít.

• Zdroj USB-C s 5 V a kabel k němu. Jiné napájení modul nemá. Zdroj by měl mít rezervu i na krátké špičky při startu.
• Telefon nebo notebook na první nastavení. Modul po zapnutí vytvoří vlastní síť a čeká, až se k ní připojíte.
• Síť Wi-Fi v pásmu 2,4 GHz. Modul pracuje podle 802.11 b/g/n, k síti výhradně na 5 GHz se nepřipojí.
• Vědět, kolik digitálních vstupů opravdu potřebujete. Při měření teploty sonda obsadí IO1, takže výrobce k tomuto režimu uvádí dva volitelné digitální vstupy a výstupy, ne tři.
• Snímač podle toho, co chcete měřit. Na teplotu sondu DS18B20, na teplotu a vlhkost čidlo DHT22. Ani jedno v balení není.
• Rozbočovač Splitter 1 to 5, pokud chcete využít všech pět teplotních sond naráz. Přiložený kabelový adaptér má jeden konektor.
• 5-Terminal Add-On jako mezičlánek, pokud plánujete SSR Add-On nebo Analog 0-30V Add-On. Přímo se nepřipojí.
• Suché místo uvnitř s teplotou -20 až 40 °C a vlhkostí 30 až 70 %. Modul je velký jako tableta, vyplatí se mu najít stabilní uložení.

Kde najde využití

• teplota vody v bazénu, akváriu, nádrži nebo zásobníku, až v pěti bodech najednou
• teplota a vlhkost v obytné místnosti, serverové skříni, skladu nebo skleníku
• čtení jednoduchých digitálních čidel, jako je jazýčkový kontakt dveří, detektor pohybu nebo hlídač hladiny
• dohled nad stejnosměrným napětím baterií a napájecích větví s modulem Analog 0-30V Add-On
• spínání malých stejnosměrných zátěží, tedy LED návěstí, ventilátorků, solenoidů a ventilů, s modulem SSR Add-On
• funkce Bluetooth brány pro zařízení řady Shelly BLU

Důležité před nákupem

• V balení je samotný modul, kabelový adaptér a návod. Teplotní sonda DS18B20 ani čidlo DHT22 součástí nejsou a kupují se zvlášť.
• Přiložený adaptér končí jedním konektorem 3,5 mm jack. Pět sond DS18B20 najednou se připojí až přes rozbočovač Splitter 1 to 5, který v balení také není.
• Moduly SSR Add-On a Analog 0-30V Add-On se k The Pill nepřipojí přímo. Mezi ně patří ještě 5-Terminal Add-On.
• Vestavěný voltmetr měří 0 až 2,5 V stejnosměrných. Rozsah do 30 V otevře až Analog 0-30V Add-On.
• Vlastní výstupy jsou signálové. Používejte je jen pro obvody s logickou úrovní 3,3 V a nepřekračujte 20 mA. Pro zátěže do 30 V a 300 mA na kanál je určený SSR Add-On.
• Napájení je výhradně 5 V z portu USB-C. Odběr zůstává pod 1 W, ve špičkách ale vystoupí až na 5 W a zdroj s tím musí počítat.
• Wi-Fi pracuje v pásmu 2,4 GHz. Přístupový bod, do kterého se modul hlásí, musí toto pásmo nabízet.
• Vlastní teplotní čidlo uvnitř není. Měřenou hodnotu vždy dodává připojená sonda.
• Zařízení patří jen do vnitřních prostor, do sucha a mimo nečistoty a vlhko.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 %.
• Odpojte modul od zdroje pokaždé, než sáhnete na zapojení add-onu nebo periferie.
• Modul je malý a lehký. Patří mimo dosah dětí a domácích zvířat, hrozí spolknutí.

Obsah balení

• 1x The Pill by Shelly
• 1x kabelový adaptér
• 1x návod k obsluze

Časté dotazy

Potřebuji k The Pill by Shelly ještě teplotní čidlo?
Ano. V balení je jen kabelový adaptér, sondu DS18B20 nebo čidlo DHT22 si pořídíte zvlášť.

Kolik teplotních sond přečte najednou?
Až pět sond DS18B20. K jejich připojení k jednomu konektoru slouží rozbočovač Splitter 1 to 5.

Změří teplotu i bez připojeného čidla?
Ne, vlastní teplotní čidlo uvnitř nemá. Měří vždy připojená sonda.

Jak vysoké napětí umí změřit?
Vestavěný voltmetr měří 0 až 2,5 V stejnosměrných. S přídavným modulem Analog 0-30V Add-On se rozsah rozšíří na 30 V.

Můžu jím sepnout žárovku nebo zásuvku?
Ne. Vlastní výstupy dávají 3,3 V a 20 mA. To je signálová úroveň pro navazující elektroniku, ne výkon pro spotřebič. Na síť je určený Shelly 1PM Gen4.

Co modul zvládne lokálně?
Nastavuje se ve vestavěném webovém rozhraní. Lokální akce, časové plány i skripty běží přímo v zařízení a hodnoty se dají číst přes MQTT, WebSocket nebo HTTP.

Nahradí bránu pro zařízení Shelly BLU?
Funkci Bluetooth brány pro řadu Shelly BLU modul zvládá.

Jaký zdroj USB-C mám použít?
Zdroj USB-C s výstupem 5 V stejnosměrných, který zvládne krátkodobé špičky odběru do 5 W.

Shelly Plus Add-On nebo The Pill by Shelly?

Obojí přivede k čidlům DS18B20 a DHT22 chytrou elektroniku. Liší se tím, odkud berou napájení a připojení do sítě.

Shelly Plus Add-On zvolte, pokud už máte v instalaci modul Shelly Plus nebo Gen3 a chcete k němu jen doplnit čidla na šroubové svorky. The Pill by Shelly zvolte, pokud potřebujete samostatné zařízení s vlastní Wi-Fi tam, kde je po ruce jen zdroj USB-C.
