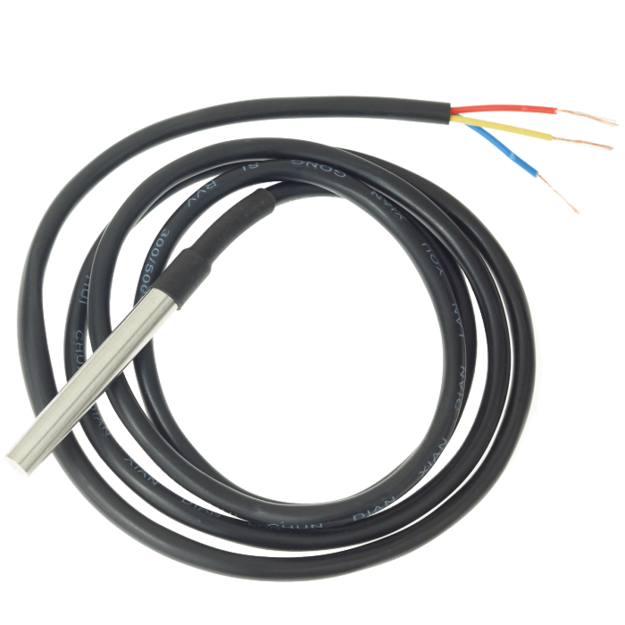

SHELLY DS18B20 Teplotní sonda v nerezovém pouzdře pro Shelly Add-on, kabel 1 m s volnými vodiči

Chytrý modul umí spínat, ale sám o sobě neví, jak je teplo. Tahle sonda mu to doplní. DS18B20 v nerezovém pouzdře změří teplotu vzduchu i kapaliny, připojí se třemi volnými vodiči do svorek a k jednomu modulu Shelly Plus Add-on jich může být až pět najednou.

Je to pro vás?

Ano, pokud máte modul Shelly s Plus Add-onem a chcete podle teploty spínat, hlídat nebo si jen vést záznam. Ne, pokud hledáte samostatné čidlo do aplikace. Tohle je sonda, ne bezdrátové zařízení, sama o sobě nic neposílá a bez modulu Shelly nemá kam.

Hlavní vlastnosti

• Čidlo DS18B20 pro prostředí i kapaliny
• Nerezové pouzdro sondy, délka 50 mm, průměr 6 mm
• Černý kabel dlouhý 1 m
• Zakončení třemi volnými vodiči GND, Data a VDD
• Nerezové pouzdro čidla
• Až pět sond na jeden Shelly Plus Add-on
• Sběrnice 1-Wire, vývody GND, Data a VDD

Co produkt umí

Sonda měří teplotu tam, kam ji dáte, a modul Shelly z toho udělá hodnotu, se kterou se dá pracovat. Výrobce ji určuje pro měření prostředí i kapalin, takže se hodí do vzduchu stejně jako do nádoby. Protože jich na jeden Add-on jde připojit až pět, můžete jedním modulem sledovat několik míst najednou, například přívod a vratku nebo dvě různé místnosti.

Ovládání a komunikace

Sonda pracuje na sběrnici 1-Wire a má tři vývody, GND, Data a VDD. Naměřenou hodnotu dál zpracovává modul Shelly, ke kterému je připojená, sonda sama do sítě nic neposílá.

Instalace a použití

Sonda je zakončená třemi volnými vodiči, které se zapojí do svorek modulu. Metrový kabel určuje, jak daleko od modulu se dá měřit, s tím je dobré počítat při rozvržení. Pouzdro je z nerezu, takže sonda snese i vlhké prostředí.

Vybavení

• Nerezové pouzdro sondy s délkou 50 mm a průměrem 6 mm. Kovová špička snese víc než plastový snímač a dá se zasunout do jímky, do izolace nebo pod obklad.
• Kabel dlouhý 1 m s černým pláštěm. Sonda se tak dostane kousek od modulu, typicky z krabice k potrubí nebo ke stěně.
• Konektor 3,5 mm jack. Zapojuje se bez šroubování, přímo do rozhraní 1-Wire.
• Sběrnice 1-Wire, která unese více sond najednou. Jeden Shelly Plus Add-on zvládne podle výrobce až pět kusů DS18B20.
• Hmotnost 25 g. Sonda nikde netahá ani nepřeváží drobný úchyt.
• Digitální přenos hodnoty. Teplota přichází do modulu jako číslo, ne jako analogové napětí, které by bylo třeba přepočítávat.

Co si ještě připravit

• ⛔ Shelly Plus Add-on. Tohle je nejdůležitější řádek celé karty. Sonda sama o sobě neměří nic a k Wi-Fi se nepřipojuje. Je to snímač, který potřebuje rozhraní.
• Zařízení Shelly, které Add-on přijme. Seznam je v tabulce níže a není to celý sortiment značky.
• Místo, kde má sonda opravdu měřit. Teplotu vzduchu u stropu, vodu v potrubí nebo povrch podlahy, každé z toho je jiné číslo.
• Jímku nebo úchyt, když se měří potrubí nebo nádrž. Volně položená sonda ukáže teplotu vzduchu kolem, ne teplotu média.
• Delší kabel nebo variantu 3 M, když je měřicí místo dál než metr od modulu.

Kde najde využití

• Měření teploty v místnosti pro řízení topení
• Sledování teploty vody v nádrži nebo zásobníku
• Kontrola teploty v technické místnosti nebo rozvaděči
• Skleníky a zimní zahrady
• Několik měřených míst na jednom modulu Shelly

Důležité před nákupem

• Sonda není samostatné zařízení. Potřebuje modul Shelly, doložený je Plus Add-on, který přijme až pět sond.
• Kabel měří 1 m a je pevně spojený se sondou. Delší varianta se prodává samostatně.
• Rozsah měřených teplot výrobce neuvádí, a to ani na svém webu, ani v přiloženém návodu. Pokud měříte na hraně, například v mrazu nebo u horké vody, ověřte si limit u výrobce, než sondu zabudujete.
• Stejně tak neuvádí krytí IP ani hloubku, do které se smí ponořit. Nerezové pouzdro odolá vlhku, ale trvalé ponoření z toho neplyne.
• Obsah balení výrobce nespecifikuje.

Do čeho se sonda zapojuje

Sonda je snímač na sběrnici 1-Wire, ne samostatné zařízení. Cesta do aplikace vede vždy přes Shelly Plus Add-on a přes modul, do kterého je Add-on zapojený.

⛔ Modul, který v tomto seznamu není, sondu nepřečte. Neplatí tedy, že se DS18B20 dá připojit k jakémukoli zařízení Shelly.

Časté dotazy

Funguje samostatně přes Wi-Fi?
Ne. Je to teplotní sonda, připojuje se kabelem k modulu Shelly, ten se stará o zbytek.

Kolik jich připojím k jednomu modulu?
K Shelly Plus Add-onu až pět.

Můžu ji dát do vody?
Výrobce ji určuje i pro měření kapalin a pouzdro je z nerezu. Krytí IP ani hloubku ponoru ale neuvádí, takže trvalé ponoření raději ověřte.

Jak dlouhý má kabel?
Jeden metr. Výrobce nabízí i verzi s třímetrovým kabelem, ta má vlastní EAN.

Jak se připojuje?
Volnými vodiči do svorek modulu, sonda pracuje na sběrnici 1-Wire.

Kolik sond a jaká čísla platí

Na jednom rozhraní může být sond více. To je u vytápění podstatné, protože přívod a zpátečka se měří najednou a rozdíl mezi nimi je ta zajímavá hodnota.

Poslední řádek je úmyslný. Rozsah, který koluje po internetu, patří samotnému čipu, ne této hotové sondě s kabelem a pouzdrem. Dokud jej výrobce neuvede, my jej na kartu nepíšeme.
