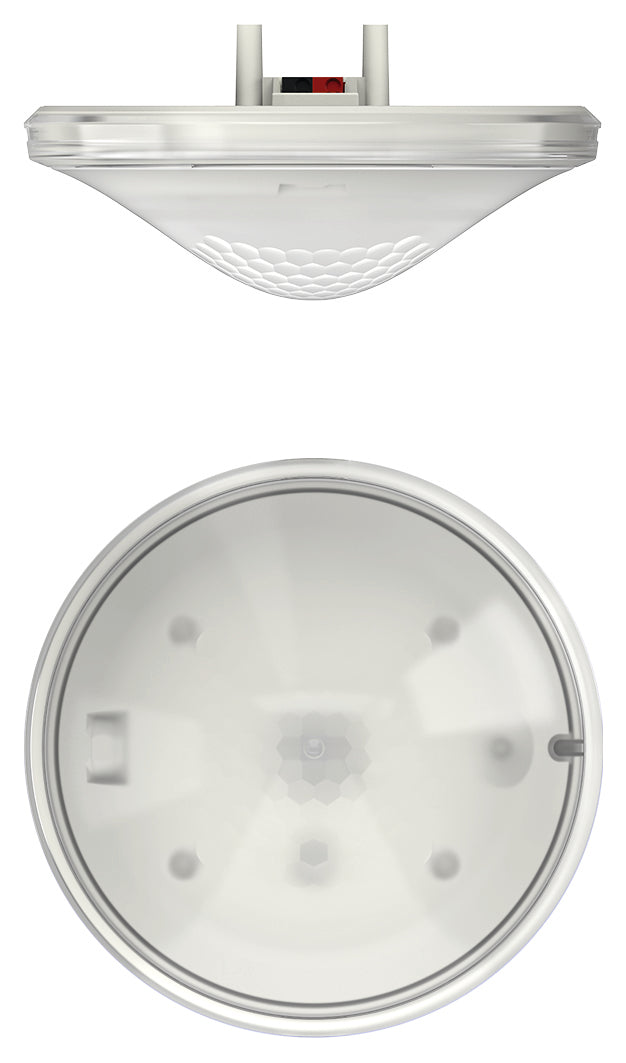

THEBEN 2079500 thePrema S360 KNX UP WH Čidlo přítomnosti na strop, 2 kanály světla, dosah 7 x 7 m, bílá

Potřebujete do kanceláře, zasedací místnosti nebo pokoje čidlo, které rozsvítí jen za přítomnosti lidí a při nedostatku denního světla a po jejich odchodu světlo samo zhasne? thePrema S360 KNX UP WH je stropní čidlo přítomnosti PIR pro sběrnici KNX do menších a středních místností. Reaguje na drobné pohyby sedících lidí, jedním měřením jasu sleduje denní i umělé světlo a podle toho spíná nebo reguluje dvě skupiny světel. Dva kanály přítomnosti posílají informaci o obsazenosti vytápění, větrání, klimatizaci nebo žaluziím.

Je to pro mě?

Ano, pokud:

• montujete na strop v interiéru, do krabice pod omítku, do podhledu nebo přisazeně s rámečkem AP
• stačí vám dvě skupiny světel, které čidlo spíná nebo reguluje na konstantní osvětlenost podle jednoho společného měření jasu
• chcete, aby řada svítidel uvnitř místnosti svítila o nastavený rozdíl více nebo méně než řada u okna
• strop místnosti má běžnou výšku kanceláře, třídy nebo bytu
• chcete přítomností řídit i vytápění, větrání, klimatizaci nebo stínění

Ne, zvolte jiný model, pokud:

• potřebujete tři skupiny světel, dvě samostatná měření jasu nebo vyšší strop, pak zvolte thePrema P360 KNX UP WH
• chcete na stropě měřit i CO2, vlhkost a teplotu, pak zvolte thePrema P360 KNX AP Multi WH
• chcete čidlo do podhledu uchycené pružinami a s ručně natočitelným detekčním polem, pak zvolte PlanoSpot 360 KNX DE WH, počítejte ale s krytím IP 20 a s menším polem pro sedící než u tohoto čidla
• hlídáte chodbu nebo skladovou uličku, pak zvolte thePassa P360 KNX UP WH
• čidlo musí být na stěně, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• 2 kanály světla C1 a C2 se společným měřením jasu
• 2 kanály přítomnosti C4 a C5 a kanál C6 pro hlídání místnosti
• čtvercové detekční pole 7 x 7 m pro chůzi napříč při montážní výšce 3 m
• spínání nebo regulace na konstantní osvětlenost s orientačním světlem stand-by
• měření smíšeného světla pro LED, zářivky, kompaktní zářivky, halogenové žárovky a žárovky
• plný automat nebo poloautomat, úsporné režimy ECO a ECO plus
• napájení ze sběrnice KNX, vlastní spotřeba asi 9 mA, s rozsvícenou LED 13 mA
• krytí IP 40 v zabudovaném stavu, okolní teplota 0 až 50 °C

Co produkt umí

Čidlo měří jas přímo pod sebou, na úrovni stolu zabírá měřená plocha obdélník asi 2 x 3,5 m. Tento obdélník při montáži natočíte podle značek pro stranu k oknu a do místnosti. Žádanou osvětlenost nastavíte v rozsahu 5 až 3000 lx parametrem, objektem nebo ovladačem, případně ji převezmete z aktuálně naměřeného jasu. Kanál C2 přebírá nastavení kanálu C1 a jeho světelnou úroveň posunete o minus 60 až plus 120 %, takže řada uvnitř místnosti může svítit víc než řada u okna.

Doba doběhu platí pro oba kanály světla a nastavuje se od 30 s do 60 min. V režimu ECO se přizpůsobuje chování lidí a může se sama prodloužit nejvýše na 30 minut. Pevná zůstává v režimu ECO plus a také tehdy, když nastavíte doběh do 2 minut nebo od 30 minut. Když někdo do prázdné místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by po doběhu světlo nezhasne, ale ztlumí na 1 až 25 % na nastavenou dobu nebo trvale. Pokud je v místnosti dost světla, vypne ho úplně.

V plném automatu čidlo světlo samo zapíná i vypíná. V poloautomatu se zapíná tlačítkem nebo ovladačem a vypíná samo, jen pohyb do 10 sekund po uplynutí doběhu ho rozsvítí znovu automaticky.

Kanály přítomnosti C4 a C5 pracují nezávisle na jasu, každý s vlastním zpožděním zapnutí až 30 min a doběhem až 120 min. Posílají spínací povel, hodnotu, procenta, provozní režim vytápění a klimatizace nebo scénu. Kanál C6 má sníženou citlivost a ohlásí jen zřetelný pohyb, sabotážní objekt za provozu cyklicky posílá telegramy, a když přestanou chodit, víte, že čidlo někdo sejmul nebo se přerušila sběrnice.

Ovládání a komunikace

Čidlo se uvádí do provozu v ETS aplikačním programem thePrema S360 KNX. Vlastní vstupy tlačítek nemá, reaguje na povely tlačítek KNX, které jdou na stejnou skupinovou adresu jako jeho výstup a aktor. Pro každý ze dvou kanálů světla použijte samostatné tlačítko a samostatnou skupinovou adresu.

Instalačním ovladačem theSenda P změníte na místě vybrané parametry, například žádanou osvětlenost, doběh nebo citlivost v pěti stupních, a bez demontáže zapnete test přítomnosti nebo programovací režim. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel, přes sběrnici ovládá i další spotřebiče a žaluzie a uloží dvě světelné scény.

Ve větších místnostech spojíte více čidel. V zapojení Master/Slave rozšiřují podřízená čidla detekční plochu bez mezer a jas měří jen hlavní čidlo. V zapojení Master/Master mají čidla společnou detekci, ale každé vlastní měření jasu a vlastní skupinu světel. Spojit lze libovolná čidla přítomnosti KNX od thebenHTS.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1 o průměru 55 mm, do podhledu pomocí stropní montážní krabice 73A s otvorem 73 mm, nebo přisazeně s rámečkem AP 110A či 110B. Sběrnice se připojuje nasouvací svorkou WAGO 243.

Doporučená montážní výška je 2,0 až 3,0 m, nejvýše 3,5 m a nejméně 1,7 m. Sedící osoby čidlo zachytí při 3 m v poli 5 x 5 m a při 2,5 m v poli 4 x 4 m, údaje platí pro pohyby ve výšce stolu. Chodící osoby zachytí při 2,5 m v poli 6 x 6 m a v nejvyšší přípustné výšce v poli 8 x 8 m. Nad doporučenou výškou jsou nutné pohyby chůzí a pole sousedních čidel by se měla na okrajích překrývat. Hodnoty platí pro 21 °C, s rostoucí teplotou dosah klesá.

Pro regulaci na konstantní osvětlenost propojte se stmívacím aktorem nebo bránou DALI objekty spínání, stmívání, odeslání hodnoty a zpětného hlášení. Na aktoru se doporučuje doba průběhu stmívání 10 s, plynulé najetí na hodnotu a vypínání bez stmívání.

Kde najde využití

• kanceláře s řadou svítidel u okna a řadou uvnitř místnosti
• školní třídy s regulací na konstantní osvětlenost a vytápěním podle přítomnosti
• obytné místnosti, kde se světlo rozsvítí jen při skutečném pobytu
• WC, kde kanál přítomnosti se zpožděním zapnutí spustí ventilátor až při delším pobytu
• větší plochy pokryté několika čidly v zapojení Master/Slave

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Obě skupiny světel řídí jedno měření jasu a čidlo se montuje nejvýše do 3,5 m. Pro samostatné měření u okna a uvnitř nebo pro vyšší strop zvolte thePrema P360 KNX UP WH.
• Rámeček AP i stropní montážní krabice 73A jsou příslušenství a objednávají se zvlášť.
• Čidlo patří do interiéru. Krytí IP 40 platí jen v zabudovaném stavu.
• Sedící lidi čidlo zachytí na výrazně menší ploše než chodící, kancelář proto plánujte podle sedících.
• Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen svítidla, která samo reguluje. Světlo jiných čidel, ručně spínané pracovní lampy a stojací lampa přímo pod čidlem měření zkreslí.
• Tepelné zdroje v poli, jako teplovzdušný ventilátor, halogenový reflektor nebo záclona vlající u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Mohu při regulaci na konstantní osvětlenost zapnout jen jednu skupinu?
Ne. Při regulaci se stiskem kteréhokoli z obou tlačítek zapnou vždy obě skupiny. Vypnout a stmívat ale můžete každou zvlášť.

Proč světlo po zapnutí tlačítkem svítí, i když je v místnosti dost světla?
Ve spínacím režimu zůstane ručně zapnuté světlo za přítomnosti nejméně 30 minut rozsvícené bez ohledu na jas. Potom při dostatku světla zhasne.

Jak ověřím detekční pole po montáži?
Zapněte test přítomnosti ovladačem theSenda P nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem asi 10 s a LED ukazuje zachycený pohyb.

Proč LED rychle bliká?
Blikání třikrát za sekundu znamená chybu. Nejčastěji jde o čidlo, do kterého ještě nebyly nahrány platné parametry z ETS.

Lze naměřený jas využít i jinde?
Ano, hodnotu v luxech posílá na sběrnici. Naopak může čidlo převzít jas z externího měření po sběrnici.

Lze automatiku dočasně vypnout?
Ano. Kanály světla C1 a C2 se blokují společně jedním objektem, kanály přítomnosti C4 a C5 každý svým. Po odblokování čidlo pošle aktuální stav.
