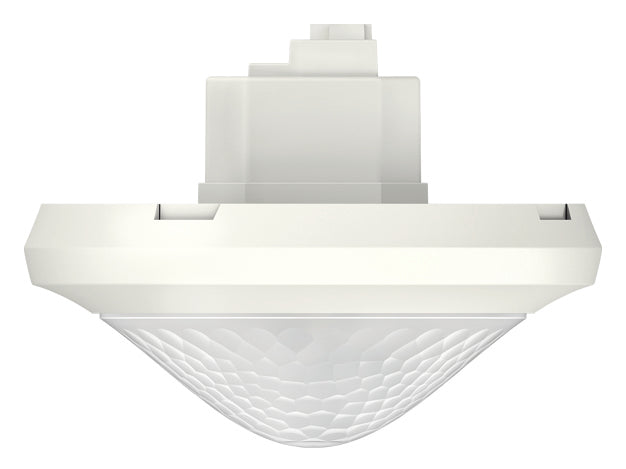

THEBEN 2089000 theRonda P360 KNX UP WH Čidlo přítomnosti na strop, kruhová detekce o průměru 24 m, bílá

Potřebujete jedním čidlem pokrýt vstupní halu, garáž nebo sklad, kde lidé hlavně chodí, a rozsvěcet jen tehdy, když tam někdo je a chybí denní světlo? theRonda P360 KNX UP WH je stropní čidlo přítomnosti PIR pro sběrnici KNX s kruhovým detekčním polem. Lidi, kteří pod ním procházejí napříč, zachytí na velké kruhové ploše, takže se hodí i do vysokých hal. Jedním měřením jasu sleduje denní i umělé světlo, spíná nebo reguluje dvě skupiny světel a dvěma kanály přítomnosti řídí vytápění, větrání, klimatizaci nebo žaluzie.

Je to pro mě?

Ano, pokud:

• potřebujete jedním čidlem pokrýt velkou plochu, kde lidé hlavně chodí
• montujete na strop v interiéru do krabice pod omítku, do podhledu nebo přisazeně s rámečkem AP
• montujete do garáže nebo skladu, kde potřebujete krytí IP 54 v zabudovaném stavu a provoz od minus 15 °C
• dvě skupiny světel chcete spínat nebo regulovat na konstantní osvětlenost podle jednoho měření jasu

Ne, zvolte jiný model, pokud:

• jde o menší místnost a chcete čidlo přisazené na strop bez rámečku, pak zvolte theRonda S360 KNX AP WH
• v kanceláři potřebujete tři skupiny světel a dvě samostatná měření jasu, pak zvolte thePrema P360 KNX UP WH
• hlídáte úzkou chodbu nebo skladovou uličku, pak zvolte thePassa P360 KNX UP WH s obdélníkovým polem
• čidlo musí být na stěně, pak zvolte theMura P180 KNX UP WH
• hlídáte venkovní prostor, pak zvolte theLuxa P300 KNX WH

Hlavní vlastnosti

• kruhové detekční pole o průměru 24 m pro chůzi napříč při montážní výšce 3 m
• montážní výška 2 až 10 m, nejvýše 15 m
• 2 kanály světla C1 a C2 se společným měřením jasu
• 2 kanály přítomnosti C4 a C5 pro vytápění, větrání a klimatizaci
• spínání nebo regulace na konstantní osvětlenost s orientačním světlem stand-by
• měření smíšeného světla pro LED, zářivky, kompaktní zářivky, halogenové žárovky a žárovky
• krytí IP 54 v zabudovaném stavu, okolní teplota minus 15 až plus 50 °C
• omezení pole krycími klipy z příslušenství

Co produkt umí

Čidlo měří světlo odražené pod ním, na úrovni stolu zabírá měřená plocha obdélník asi 2 x 3 m. Žádanou osvětlenost nastavíte v rozsahu 10 až 3000 lx parametrem, objektem nebo ovladačem, případně ji převezmete z aktuálně naměřeného jasu. Měření jasu lze i vypnout a světlo pak spíná jen podle přítomnosti. Kanál C2 přebírá nastavení kanálu C1 a jeho úroveň posunete o minus 60 až plus 120 %, takže řada svítidel dál od oken může svítit víc.

Doba doběhu je společná pro oba kanály světla a nastavuje se od 30 s do 60 min. Přizpůsobuje se chování lidí a může se sama prodloužit nejvýše na 30 minut. Při nastavení do 2 minut nebo od půl hodiny výš se ale samoučení nepoužije. Když někdo do prázdného prostoru jen vejde a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by po doběhu světlo nezhasne, ale ztlumí na 1 až 25 % na nastavenou dobu nebo trvale. Pokud je v prostoru dost světla, vypne ho úplně.

V plném automatu čidlo světlo samo zapíná i vypíná. V poloautomatu se zapíná tlačítkem nebo ovladačem a vypíná samo, jen pohyb do 10 sekund po uplynutí doběhu ho rozsvítí znovu automaticky.

Kanály přítomnosti C4 a C5 pracují nezávisle na jasu, každý s vlastním zpožděním zapnutí až 30 min a doběhem až 120 min.

Ovládání a komunikace

Čidlo se uvádí do provozu v ETS aplikačním programem theRonda P360 KNX. Vlastní vstupy tlačítek nemá, reaguje na povely tlačítek KNX, které jdou na stejnou skupinovou adresu jako jeho výstup a aktor. Centrálním objektem rozsvítíte obě skupiny najednou. Centrální vypnutí zhasne jen tehdy, když čidlo posledních 5 sekund nezachytilo pohyb, jinak světlo svítí dál. Při trvalém stand-by skupiny nezhasnou, ale přejdou do nastaveného provozu stand-by.

Instalačním ovladačem theSenda P změníte na místě žádanou osvětlenost, doběh nebo citlivost v pěti stupních a zapnete test přítomnosti či programovací režim. Ovladač theSenda B s aplikací theSenda Plug spustí oba testovací režimy. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel, ovládá žaluzie a uloží dvě scény.

Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí velkých ploch, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1, do podhledu pomocí stropní montážní krabice 73A s otvorem 73 mm nebo krabice 68A, případně přisazeně s rámečkem AP 110A. Sběrnice se připojuje nasouvací svorkou WAGO 243.

Při 3 m čidlo zachytí lidi jdoucí přímo k němu v kruhu o průměru 8 m a sedící v kruhu 6 m. Při 2 m je to pro chůzi napříč kruh 22 m a pro sezení 4,5 m. Sedící osoby zachytí jen do výšky 3,5 m, výš už jen chůzi, při 10 m pokryje kruh 25 m. Pole sousedních čidel by se ve větších výškách měla na okrajích překrývat. Hodnoty platí pro 21 °C, s rostoucí teplotou dosah klesá.

Pro regulaci na konstantní osvětlenost propojte se stmívacím aktorem nebo bránou DALI objekty spínání, stmívání, odeslání hodnoty a zpětného hlášení. Na aktoru se doporučuje doba průběhu stmívání 10 s, plynulé najetí na hodnotu a vypínání bez stmívání.

Kde najde využití

• vstupní haly a foyer, kde lidé hlavně procházejí
• garáže, kde čidlo pracuje i v mrazu do minus 15 °C
• skladové haly, kde jedno čidlo pokryje velkou plochu
• velkoprostorové kanceláře a školy s více čidly v zapojení Master/Slave, protože lidi u stolů zachytí jedno čidlo jen na malé ploše
• prostory, kde se přítomností řídí i vytápění nebo větrání

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Na lidi u stolů je pole výrazně menší. Velký průměr pole platí jen pro chůzi napříč, sedící zachytí čidlo při 3 m jen v kruhu o průměru 6 m. Do kanceláře větší než tento kruh plánujte více čidel v zapojení Master/Slave, nebo zvolte thePrema P360 KNX UP WH, která sedící ve stejné výšce zachytí na ploše 7 x 7 m.
• Krytí IP 54 platí jen v zabudovaném stavu. Čidlo je určeno do interiéru.
• Rámeček AP, montážní krabice a krycí klipy jsou příslušenství a objednávají se zvlášť.
• Obě skupiny světel řídí jedno měření jasu. Při regulaci se tlačítkem zapnou vždy obě skupiny, vypnout a stmívat jdou každá zvlášť.
• Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen svítidla, která samo reguluje. Světlo jiných čidel, ručně spínané pracovní lampy a stojací lampa pod čidlem měření zkreslí.
• Tepelné zdroje v poli, jako teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Proč světlo po zapnutí tlačítkem svítí, i když je dost světla?
Ve spínacím režimu zůstane ručně zapnuté světlo za přítomnosti nejméně 30 minut rozsvícené. Potom při dostatku světla zhasne.

Jak ověřím detekční pole po montáži?
Zapněte test přítomnosti ovladačem theSenda P, aplikací theSenda Plug nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem asi 10 s.

Jak sladím měření jasu se skutečností?
Ovladačem theSenda B s aplikací theSenda Plug nebo objektem zadáte hodnotu z luxmetru na pracovní ploše a čidlo si korekční faktor místnosti spočítá samo.

Proč LED rychle bliká?
Blikání třikrát za sekundu znamená chybu, například neplatné parametry v čidle. Nahrajte platné parametry z ETS.

Mohu omezit pole, aby čidlo nereagovalo na sousední prostor?
Ano. Krycí klipy z příslušenství zaslepí část detekčního pole.

Lze automatiku dočasně vypnout?
Ano. Kanály světla a kanály přítomnosti mají samostatné blokovací objekty.
