SHELLY EM Mini Gen4 Modul pro měření spotřeby, max. 16 A, WiFi, Bluetooth, Zigbee, Matter

Chcete konečně vědět, kolik elektřiny opravdu spotřebuje bojler, přímotop nebo zásuvkový okruh v dílně? Shelly EM Mini Gen4 je drobný měřič elektrické energie s rozměry, které mu dovolí zmizet v krabici za zásuvkou. Měřený obvod jím pouze prochází, přístroj přitom snímá napětí a proud, dopočítává činný výkon a odebranou energii a výsledky předává mobilní aplikaci, vlastnímu webovému rozhraní nebo domácí automatizaci.

Je to pro vás?

Ano, pokud potřebujete:

• hlídat odběr jednoho střídavého okruhu do 16 A a číst hodnoty i lokálně, bez cloudu
• doplnit měření tam, kde na běžný přístroj v krabici nezbývá místo
• uchovat průběh odběru a exportovat ho ve formátu CSV nebo JSON
• zapojit měřidlo do domácnosti postavené na Wi-Fi, na Zigbee nebo na Matter

Ne, zvolte jiný model, pokud potřebujete:

• okruh nejen měřit, ale také zapínat a vypínat, na to je Shelly 1PM Mini Gen4 s reléovým výstupem do 8 A
• měřit bezdotykově až dvěma proudovými transformátory, na to je Shelly EM Gen4
• pouze spínat bez měření odběru, na to je Shelly 1 Mini Gen4 s bezpotenciálovým kontaktem

Hlavní vlastnosti

• měření odběru jednoho střídavého okruhu, přístroj zátěž nespíná
• maximální měřený proud 16 A při napětí do 240 V AC
• maximální měřený výkon 3840 W
• činný výkon a činná energie
• záznam hodnot s minutovým rozlišením nejméně na deset dní
• export do CSV a do formátu JSON přes RPC
• Wi-Fi 2,4 GHz, Bluetooth, Zigbee a Matter
• vestavěné webové rozhraní, MQTT, skriptování a webhooky
• rozměry 29 x 34 x 16 mm, hmotnost 13 g, vlastní spotřeba pod 1 W

Co produkt umí

Přístroj je čistě měřicí. Fázový vodič se přivede na svorku L, nulový na svorku N a spotřebič se zapojí mezi svorku O a nulový vodič. Obě svorky O jsou uvnitř přístroje spojené, měřený okruh jimi tedy pokračuje dál k zátěži. Zapínání a vypínání musí zajistit samostatný spínací prvek, měřidlo do obvodu nezasahuje. Zvládne odporovou zátěž typu žárovek a topných těles, kapacitní zátěž typu LED driverů, kondenzátorových baterií a elektroniky i indukční zátěž typu transformátorů, ventilátorů, chladniček a klimatizací.

Měří se napětí od 110 do 240 V AC při 50 nebo 60 Hz a proud od nuly do 16 A. Z toho přístroj počítá činný výkon a činnou energii, takže vedle okamžitého odběru vidíte i to, kolik kilowatthodin spotřebič nasbíral za den nebo za týden. Naměřené hodnoty si ukládá do vlastní paměti, nejméně deset dní s rozlišením jedné minuty. Záznam se dá stáhnout jako soubor CSV nebo vyzvednout ve formátu JSON přes rozhraní RPC, takže z něj vznikne základ pro energetický audit i tehdy, když se přístroj cloudu vůbec nedotkne.

Ovládání a komunikace

Provoz je možný čistě v domácí síti Wi-Fi v pásmu 2,4 GHz, stejně tak přes cloudovou službu Shelly. Přístroj mluví po MQTT, HTTP a WebSocket a příchozí spojení jsou chráněná TLS. K dispozici je dokumentované HTTP API, webhooky přes HTTP i HTTPS, UDP a skriptování běžící přímo v zařízení. Vestavěné webové rozhraní najdete na adrese http://192.168.33.1, jste-li připojeni k přístupovému bodu přístroje, jinak na jeho IP adrese v domácí síti. Nastavíte přes ně připojení k síti, plánované úlohy, kterých firmware pojme dvacet, i stejný počet webhooků s pěti adresami na každý.

Bezdrátově toho zvládne víc než jen vlastní připojení. Přes Bluetooth pracuje jako brána pro zařízení Shelly BLU a jejich hlášení posílá dál do sítě nebo do cloudu. Umí také zesílit dosah sítě Wi-Fi i Zigbee pro ostatní zařízení v okolí, přičemž Zigbee dosáhne uvnitř budovy až na 100 m a venku až na 300 m podle místních podmínek. Z výroby je zvolený profil Matter. Pět stisků ovládacího tlačítka přístroj přepne na profil Zigbee a ten se pak přidává přes Zigbee hub. Pokud časové okno pro párování uplyne, tři stisky ho spustí znovu. V režimu Zigbee není přístupový bod ve výchozím stavu dostupný, zapne ho podržení tlačítka na pět sekund. Podržení tlačítka na deset sekund obnoví tovární nastavení.

Instalace a použití

Místem pro měřidlo je instalační krabice, typicky za zásuvkou nebo za vypínačem, kde se větší přístroj neuchytí. Napájí se přímo z měřené sítě 110 až 240 V AC a jeho vlastní spotřeba je nižší než 1 W. Svorky jsou šroubové, dotahují se momentem nejvýše 0,4 Nm a odizolovaná délka vodiče má být 6 až 7 mm. Doporučené jsou plné jednožilové vodiče nebo lanka s dutinkami a izolace se zvýšenou odolností proti teplu, nejméně PVC T105 °C. Do jedné svorky patří jeden vodič.

Prostředí má být suché a čisté. Teplota se smí pohybovat od -20 do +40 °C, relativní vlhkost od 30 do 70 % a nadmořská výška sahá do 2000 m. Stav přístroje hlásí jedna jednobarevná kontrolka a podle rytmu blikání poznáte zapnutý přístupový bod, hledání bezdrátové sítě, spojení s cloudem i probíhající aktualizaci firmwaru. Firmware je z výroby předinstalovaný a jeho aktualizace si stahujete sami, buď z webového rozhraní, nebo z mobilní aplikace.

Co si ještě připravit

• Jistič před obvodem s charakteristikou B nebo C na nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3. Výrobce ho uvádí jako požadovanou vnější ochranu.
• Nulový vodič v místě montáže. Měřič potřebuje L i N, bez nuly nemá napájení.
• Přerušený měřený obvod. Přístroj se zapojuje do cesty, ne vedle ní. Vodič ke spotřebiči musí projít svorkami O.
• Kontrolu, zda se obvod vejde do 16 A a 3840 W. Nad tuto hranici přístroj měřit nemá.
• Pokud chcete měřit bezdotykově nebo víc obvodů naráz, jiný model. Shelly EM Gen4 pracuje se dvěma proudovými transformátory, tento přístroj je nemá a nepoužívá.

Kde najde využití

• měření spotřeby bojleru nebo elektrického vytápění, kde chcete znát skutečný odběr za den i za celou sezónu
• sledování odběru zásuvkového okruhu v dílně, v garáži nebo v technické místnosti
• dohled nad spotřebou v pronajímaném bytě, v penzionu nebo v kanceláři
• hledání energeticky náročných spotřebičů před rozhodnutím, který z nich vyměnit
• kontrola stavu spotřebiče, protože náhlý skok nebo změna odběru mohou upozornit na problém
• doplnění měření do hotové elektroinstalace, kde na větší přístroj není místo

Důležité před nákupem

• Přístroj měří, ale nespíná. Svorky O jsou uvnitř spojené a slouží k průchodu měřeného okruhu, takže zátěž jím nezapnete ani nevypnete.
• Maximální měřený proud je 16 A při 240 V AC a maximální měřený výkon 3840 W. Spotřebič nad tuto hranici k přístroji nepřipojujte.
• Měří se jeden střídavý okruh přímo, tedy průchodem proudu přístrojem. Pro bezdotykové měření proudovými transformátory je určený Shelly EM Gen4.
• Pro napájení i pro měření jsou potřeba oba vodiče, fázový L a nulový N.
• Připojení na síť patří do rukou kvalifikovaného elektrikáře. Nejdřív vypněte jističe a zkoušečkou se přesvědčte, že vodiče, na které sáhnete, jsou bez napětí.
• Jištění okruhu: jistič podle EN60898-1, charakteristika B nebo C, jmenovitý proud do 16 A, zkratová vypínací schopnost od 6 kA a třída omezení energie 3.
• Přístroj patří pouze do vnitřních prostor a musí zůstat mimo dosah nečistot a vlhkosti.
• Matter je zvolený z výroby. Přepnutí na Zigbee obstará pět stisků tlačítka a v režimu Zigbee není přístupový bod ve výchozím stavu dostupný.
• Pro nastavení přes Matter potřebujete bezdrátovou síť 2,4 GHz, hub s podporou Matter připojený k internetu a mobilní zařízení se zapnutým Bluetooth a nainstalovanou aplikací, která Matter podporuje.
• QR kód Matter z krabice si uschovejte. Po továrním nastavení ho budete potřebovat znovu.
• Přístroj počítá činný výkon a činnou energii. Pro sledování jalového výkonu nebo účiníku ho proto nevolte.

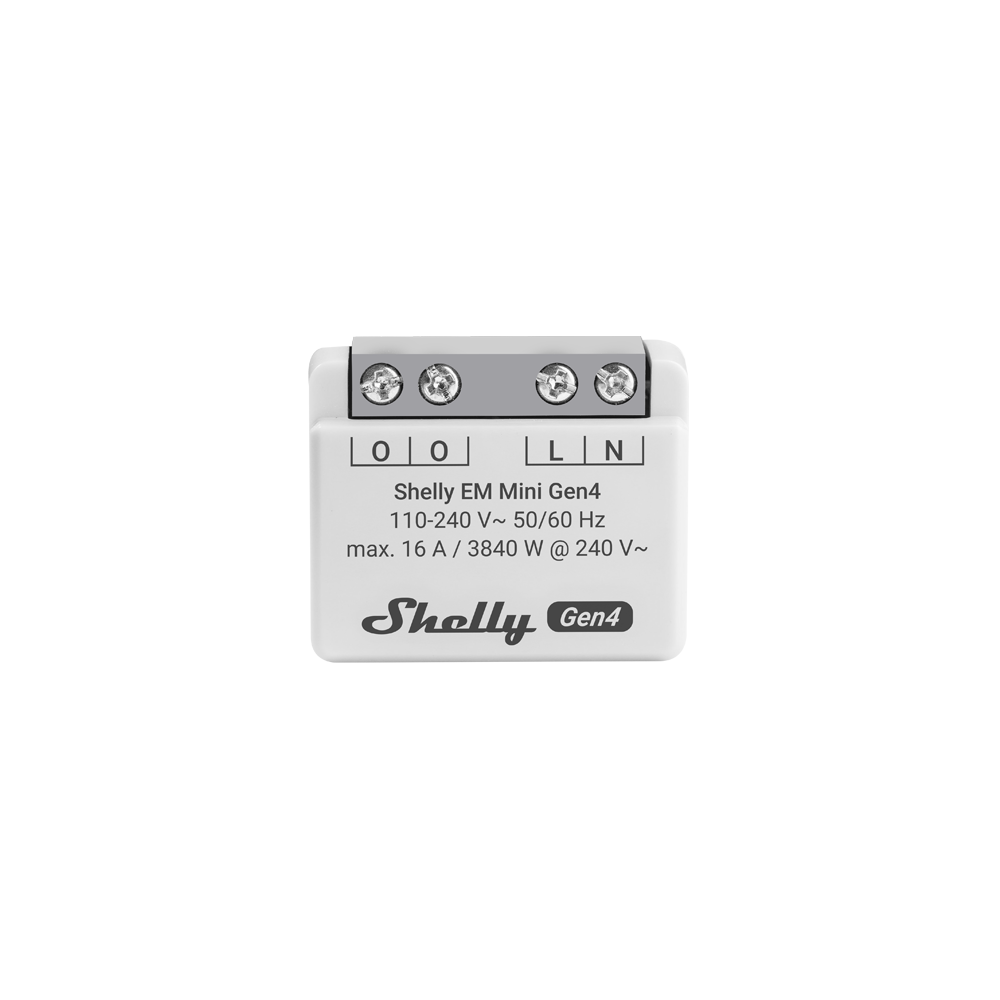

Připojovací svorky

Tělo je bílé, svorky šedé v odstínu myší šedi.

Do šroubových svorek patří vodič 0,5 až 4 mm², plný, lanko i lanko s dutinkou, odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Přístroj měří 29 x 34 x 16 mm a váží 13 g, výrobce jako způsob montáže uvádí nástěnnou konzoli. Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.

Časté dotazy

Umí Shelly EM Mini Gen4 obvod také vypnout?
Neumí. Je to měřicí přístroj, výstupní svorky jsou uvnitř spojené a zátěž jimi jen prochází. Když potřebujete měřit a zároveň spínat, sáhněte po Shelly 1PM Mini Gen4.

Kolik ampérů přístroj změří?
Ampérmetr pracuje od nuly do 16 A, měřené napětí je nejvýše 240 V AC a měřený výkon nejvýše 3840 W.

Potřebuji nulový vodič?
Ano. Přístroj se napájí ze sítě a k měření využívá fázový vodič L i nulový vodič N.

Funguje i bez internetu?
Ano. Umí běžet jen v domácí bezdrátové síti, ovládat se dá z vestavěného webového rozhraní a hodnoty předává i po MQTT.

Dostanu naměřená data do tabulky?
Ano. Záznam se dá stáhnout jako CSV, případně vyzvednout ve formátu JSON přes RPC.

Jak přístroj přepnu na Zigbee?
Pět stisků ovládacího tlačítka. Zařízení přejde do režimu párování a přidáte ho přes Zigbee hub. Pokud časové okno pro párování uplyne, tři stisky ho spustí znovu.

Jak provedu tovární nastavení?
Podržením ovládacího tlačítka na deset sekund. Počítejte s tím, že poté budete potřebovat QR kód Matter z krabice.

Vejde se za zásuvku?
Je stavěný přesně na to. Před montáží si přesto přeměřte, kolik volného prostoru v krabici zbývá po zapojení vodičů.

Shelly EM Mini Gen4, nebo Shelly 1PM Mini Gen4?

Shelly EM Mini Gen4 zvolte, když chcete znát spotřebu okruhu do 16 A a spínání zajistí jiný přístroj. Shelly 1PM Mini Gen4 zvolte, když má zařízení zátěž do 8 A také zapínat a vypínat a ovládat ji navíc klasickým vypínačem na vstupu.
