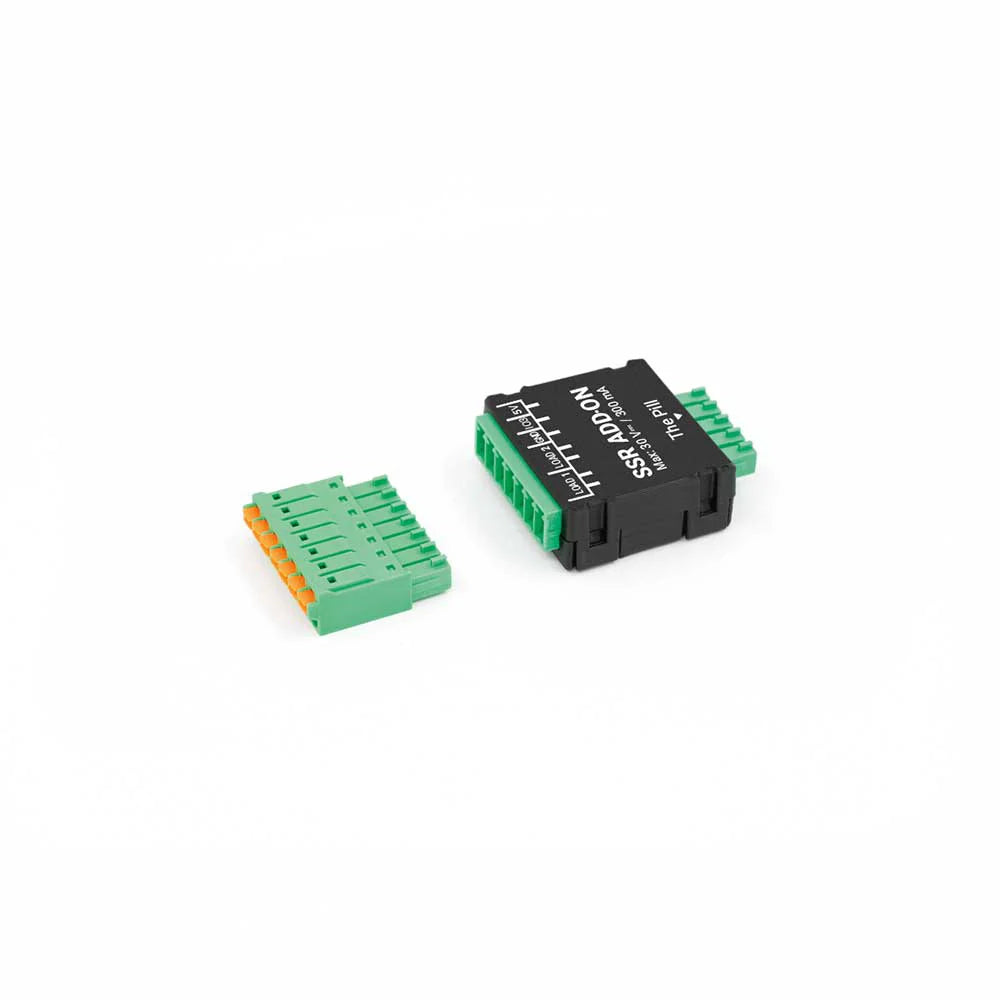

SHELLY SSR Add-On Přídavný modul pro spínání dvou stejnosměrných zátěží do 30 V a 300 mA na kanál k The Pill by Shelly, černá

Vlastní výstupy The Pill by Shelly zůstávají na logické úrovni 3,3 V, což je úroveň signálu pro jinou elektroniku. SSR Add-on tuhle mez posouvá jinam. Přidá dva samostatné polovodičové výstupy, každý pro stejnosměrnou zátěž do 30 V a 300 mA, a protože jsou galvanicky oddělené, spínaný okruh se s řídicí částí nepotkává žádným společným vodičem.

Je to pro vás?

Rozhoduje o tom velikost zátěže a to, jaké zařízení jí dává povel.

Ano, pokud

• The Pill by Shelly už používáte a chcete z ní nejen číst senzory, ale i spínat
• potřebujete dva okruhy ovládat každý zvlášť
• spínaná zátěž zůstane do 30 V stejnosměrných a do 300 mA na kanál
• jde o LED indikátory, malé ventilátory, solenoidy nebo ventily
• chcete z automatizace spustit vstup jiného řídicího systému

Ne, zvolte jiný model, pokud

• chcete spínat síťové napětí, k tomu slouží modul do instalační krabice Shelly 1PM Gen4
• napětí potřebujete měřit a ne spínat, na to je Analog 0-30V Add-on
• nemáte The Pill by Shelly, modul se připojuje jen k ní

Hlavní vlastnosti

• dva nezávislé polovodičové výstupy LOAD1 a LOAD2
• bezpotenciálový kontakt na obou kanálech
• galvanické oddělení výstupů od řídicí části
• nejvýše 30 V stejnosměrných a 300 mA na kanál
• svorka IO3 s logikou 3,3 V, nastavitelná do role vstupu i výstupu
• svorky 5V a GND pro napájení připojené periferie
• vlastní spotřeba pod 0,6 W
• rozměry 36 x 31 x 11,5 mm, hmotnost 12 g, černé pouzdro

Co produkt umí

Každý ze dvou kanálů je samostatný spínač a ovládá se odděleně od toho druhého. Spíná v nich polovodičový prvek, ne mechanický kontakt relé. Kanály nesou označení LOAD1 a LOAD2 a jsou bezpotenciálové, každý z nich se tedy do cizího stejnosměrného obvodu vkládá jako samostatný spínací prvek. Typickou zátěží jsou LED indikátory, malé stejnosměrné ventilátory, solenoidy a ventily. Druhá obvyklá úloha je jemnější, kanál se použije jako spoušť vstupu jiného řídicího systému, který má vlastní napájení. Vedle obou výstupů zůstává volná svorka IO3 a té si přiřadíte roli digitálního vstupu, nebo digitálního výstupu, obojí s logikou 3,3 V.

Ovládání a komunikace

Povel k sepnutí přichází z The Pill by Shelly, se kterou je modul spojený přes 5-Terminal Add-on. V nastavení The Pill se v nabídce periferií vybere režim Solid State Relay Add-on a oba kanály se pak ovládají odtud, každý samostatně. Digitální vstup nebo výstup na svorce IO3 se s tímhle režimem dá kombinovat a nastavuje se nezávisle na něm. Bezdrátové spojení, časové plány, skriptování i další integrace zajišťuje The Pill, modul se stará o samotné spínání.

Instalace a použití

Sestava má tři díly. The Pill se napájí z USB-C zdroje 5 V, na ni se připojí 5-Terminal Add-on, jehož kabel měří 24 cm, a na něj se nasadí SSR Add-on. Na modulu je pět označených pozic. LOAD1 a LOAD2 jsou spínané výstupy, GND je vztažná zem pro připojenou periferii nebo pro napájení, IO3 je volitelný digitální vstup nebo výstup a svorka 5V napájí připojenou periferii, případně slouží jako napájení 5 V pro The Pill. Před každou změnou zapojení add-onu i periferií odpojte napájení. Provozní rozsah modulu sahá od 0 do 40 °C, pro skladování platí -20 až 40 °C. Relativní vlhkost má zůstat mezi 30 a 70 % RH a nadmořská výška do 2000 m. Celá sestava patří do suchého vnitřního prostředí.

Vybavení

Polovodičové relé nemá kontakty, které by se opálily, a při spínání nedělá hluk. Tenhle doplněk je má dvě a každé je galvanicky oddělené, takže spínaný okruh nemá s řídicím nic společného kromě povelu.

• Dva nezávislé výstupy LOAD1 a LOAD2, každý do 30 V stejnosměrných a 300 mA
• Bezpotenciálové polovodičové kontakty, tedy žádné mechanické relé a žádné cvakání
• Galvanické oddělení spínaných okruhů
• Jeden nastavitelný vstup nebo výstup IO3 na logické úrovni 3,3 V, použitelný oběma způsoby
• Svorky 5V a GND, kterými modul napájí připojenou periferii, případně slouží jako napájení pro The Pill
• Vlastní spotřeba pod 0,6 W a rozměry 36 x 31 x 11,5 mm při hmotnosti 12 g

Je to čistě stejnosměrná záležitost. Výrobce uvádí maximální spínané napětí 30 V stejnosměrných a maximální spínaný proud 300 mA, síťové napětí tento doplněk nespíná a ani k tomu není určen.

Co si ještě připravit

• Doplněk 5-Terminal Add-on. Výrobce jej uvádí jako podmínku, přes něj se modul spojuje se zařízením The Pill. Bez něj spojení nevznikne a v balení není.
• Stejnosměrné okruhy do 30 V a 300 mA na kanál. Větší zátěž patří za stykač nebo za výkonové relé, které tento modul ovládá.
• Zdroj pro spínaný okruh. Výstupy jsou bezpotenciálové, tedy samy napětí nedodávají, jen obvod uzavírají.
• Rozhodnutí, k čemu bude sloužit IO3. Je to jeden vývod na logické úrovni 3,3 V a nastavuje se buď jako vstup, nebo jako výstup, ne obojí naráz.
• Místo v temperovaném prostoru. Pracovní teplota začíná na nule, skladovací jde až na minus dvacet. Jsou to dvě různá čísla.

Kde najde využití

• LED indikátory a signálky ve stejnosměrném okruhu
• malé stejnosměrné ventilátory
• solenoidy a ventily v mezích 30 V a 300 mA
• spuštění vstupu externího řídicího systému z automatizace
• zapojení, kde je potřeba spínaný okruh galvanicky oddělit od řídicí elektroniky

Důležité před nákupem

• Bez 5-Terminal Add-onu se modul k The Pill nepřipojí. Počítejte s ním jako s druhou položkou nákupu.
• Modul je příslušenství pro The Pill by Shelly a připojuje se výhradně k ní. Před nákupem ověřte, že tohle zařízení máte.
• Kanály spínají stejnosměrné napětí do 30 V a proud do 300 mA. Na svorky LOAD síťové napětí nepatří.
• Zátěž, která tyto meze překračuje, se připojit nesmí.
• Připojujte pouze oficiálně podporovaná příslušenství a držte se jejich mezních napětí.
• Meze 30 V a 300 mA platí pro každý kanál zvlášť, ne pro modul dohromady.
• Výstupy spínají polovodičovým prvkem, ne mechanickým kontaktem relé.
• U indukčních zátěží, jako jsou solenoidy a ventily, doporučujeme ověřit odběr v celém průběhu spínání, aby zátěž zůstala v mezích 30 V a 300 mA.
• Modul pracuje od 0 °C, a to je zároveň nejnižší pracovní teplota celé sestavy.
• Před zásahem do zapojení add-onu nebo periferií musí být napájení odpojené.

Připojovací svorky

Výstupy jsou bezpotenciálové. Znamená to, že modul obvod jen uzavře nebo rozpojí, ale napětí do něj nedodá. Zdroj spínaného okruhu si tedy musíte přivést vlastní.

Časté dotazy

Stačí koupit jen SSR Add-on?
Nestačí. Potřebujete k němu The Pill by Shelly a 5-Terminal Add-on, kterým se obě části propojí.

Proč nespínám přímo z The Pill?
Výstupy The Pill dávají logickou úroveň 3,3 V, tedy signál pro jinou elektroniku. SSR Add-on nabídne bezpotenciálový výstup na 30 V a 300 mA.

Sepnu jím žárovku na 230 V?
Nesepnete. Kanály počítají se stejnosměrným napětím, jehož horní mez je 30 V.

Jsou oba kanály opravdu nezávislé?
Ano. LOAD1 a LOAD2 se ovládají odděleně a každý má vlastní mez 30 V a 300 mA.

Co znamená galvanické oddělení?
Mezi spínaným obvodem a řídicí částí není přímé vodivé spojení.

K čemu je svorka IO3?
Přepnete ji do role digitálního vstupu, nebo digitálního výstupu s logikou 3,3 V.

Napájí modul připojenou periferii?
Ano, slouží k tomu svorky 5V a GND.

SSR Add-on nebo Analog 0-30V Add-on?

Obě příslušenství se k The Pill připojují přes 5-Terminal Add-on a liší se úlohou, kterou v sestavě zastanou.

• Hlavní úloha: SSR Add-on stejnosměrnou zátěž spíná, Analog 0-30V Add-on napětí a analogové senzory měří
• Svorky pro hlavní úlohu: SSR Add-on má LOAD1 a LOAD2, Analog 0-30V Add-on má AN
• Rozsah: SSR Add-on 30 V a 300 mA na kanál, Analog 0-30V Add-on 0 až 30 V
• Digitální vstup nebo výstup: SSR Add-on nabízí IO3, Analog 0-30V Add-on nabízí IO2 a IO3
• Rozměry a hmotnost: SSR Add-on 36 x 31 x 11,5 mm a 12 g, Analog 0-30V Add-on 36,5 x 26,5 x 11,5 mm a 8 g

SSR Add-on zvolte, pokud chcete stejnosměrnou zátěž zapínat a vypínat. Analog 0-30V Add-on zvolte, pokud chcete napětí sledovat.

Provoz a skladování

Rozdíl mezi pracovní a skladovací teplotou stojí za pozornost u nevytápěných prostor. Modul mráz ve skladu přežije, ale pracovat má až od nuly nahoru.
