SHELLY teplotní senzor DS18B20, 3,5 mm jack, kabel 1 m pro The Pill by SHELLY

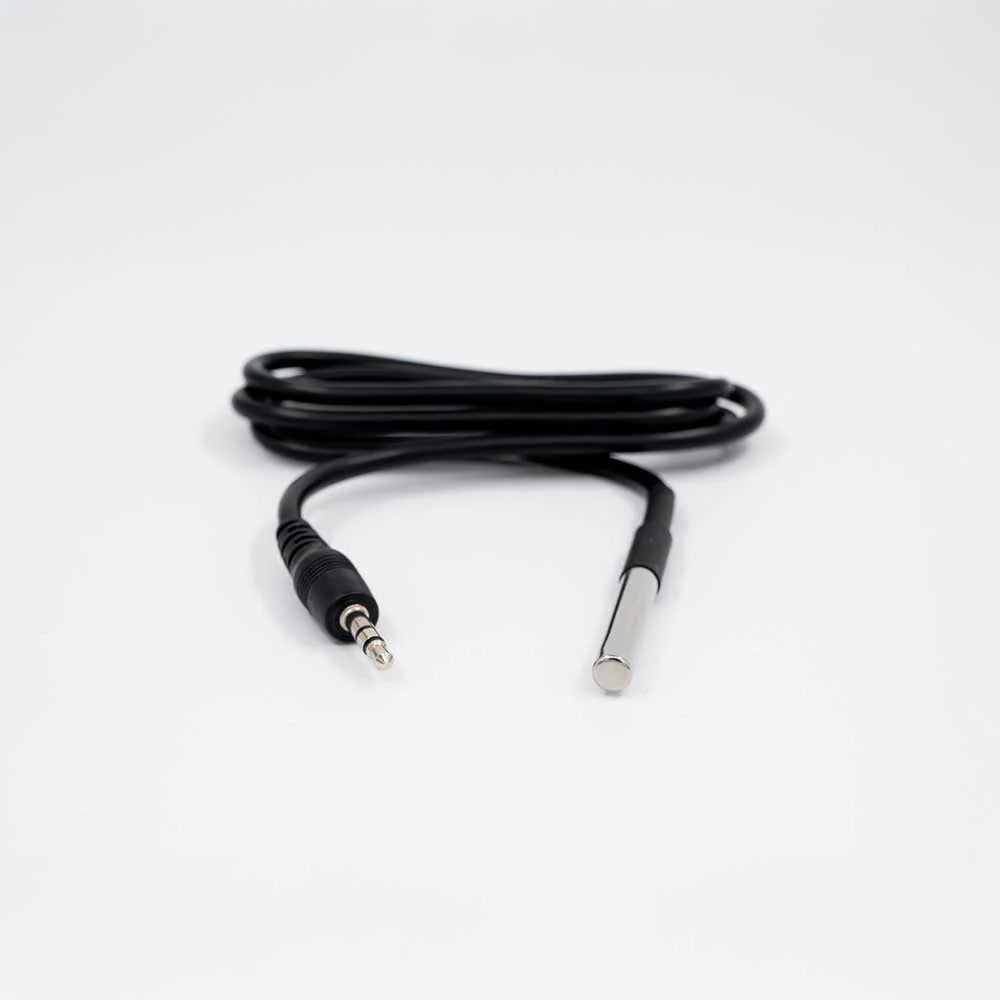

Většina chytrých zařízení měří teplotu vzduchu tam, kde sama visí. Když ale potřebujete znát teplotu vody v bojleru, v akváriu nebo teplotu na výstupu z topení, potřebujete sondu, kterou lze dát přímo do měřeného místa. SHELLY DS18B20 je právě taková sonda. Digitální čidlo v nerezovém pouzdře na metrovém kabelu s konektorem jack 3,5 mm.

Je to pro vás?

• Ano, pokud potřebujete měřit jinde, než kde visí vaše zařízení. Metr kabelu dostane sondu do potrubí, do nádrže nebo za izolaci.
• Ano, pokud má sonda přijít do kapaliny nebo do vlhka. Výrobce sondu určuje k měření prostředí i kapalin a pouzdro je z nerezové oceli.
• Ano, pokud měříte mimo běžný pokojový rozsah. Měřicí rozsah čipu DS18B20 je -55 až 125 °C.
• Ano, pokud potřebujete více měřicích bodů. Na Shelly Plus Add-on lze připojit až pět těchto sond.
• Ne, pokud vaše zařízení nemá vstup pro tuto sondu. Zkontrolujte, zda má konektor jack 3,5 mm pro čidlo nebo svorky pro 1-Wire.
• Ne, pokud chcete měřit vlhkost. Tato sonda měří pouze teplotu.
• Ne, pokud potřebujete přesnost lepší než půl stupně. Přesnost čipu DS18B20 je ±0,5 °C.

Hlavní vlastnosti

• digitální rozhraní 1-Wire
• pracovní teplota -55 až 125 °C
• přesnost ±0,5 °C
• rozlišení 9 až 12 bitů
• doba převodu pod 750 ms
• krytí IP68
• napájení 3,0 až 5,5 V při odběru 1 mA
• pouzdro z nerezové oceli, černý kabel dlouhý 1 m
• konektor jack 3,5 mm

Co produkt umí

Sonda je digitální, takže neposílá napětí, které by se muselo přepočítávat, ale rovnou hodnotu teploty. Komunikuje po sběrnici 1-Wire, na které má každé čidlo vlastní adresu. Proto se dá na jeden vstup pověsit více sond a zařízení je od sebe rozliší.

Rozlišení je nastavitelné od devíti do dvanácti bitů. Nižší rozlišení znamená hrubší krok, ale rychlejší odečet, vyšší rozlišení jemnější krok za cenu delšího převodu. Celý převod trvá méně než 750 milisekund, což je pro měření teploty dostatečně rychlé.

Napájení si sonda bere přímo ze zařízení, ke kterému je připojena. Stačí jí 3,0 až 5,5 V a odběr jednoho miliampéru, takže nepotřebuje vlastní zdroj a u zařízení na baterie výrazně nezkracuje výdrž.

Přesnost udává výrobce jako ±0,5 °C. Pro topení, bojler, akvárium nebo sledování teploty v místnosti to bohatě stačí. Na laboratorní měření nebo na fakturační měření tepla sonda určena není.

Instalace a použití

Sonda se zapojuje konektorem jack 3,5 mm do vstupu určeného pro čidlo. Konektor se zasune až na doraz, jinak spojení nemusí být spolehlivé. Výrobce v návodu uvádí jako příklad kabelový adaptér The Pill by Shelly.

Kabel má tři vodiče. Červený je napájení, žlutý je datový a černý je zem. Toto rozdělení je popsáno v návodu a je důležité tam, kde se sonda připojuje na svorky, ne přes jack.

Pouzdro z nerezové oceli a krytí IP68 dovolují sondu ponořit. Při vedení kabelu nechte u sondy malou rezervu, aby se tah nepřenášel na místo, kde kabel vstupuje do pouzdra.

Vybavení

Celá sonda je jeden nerezový váleček na konci kabelu. Nic se na ní nenastavuje a nic se k ní nedokupuje, její hodnota je v tom, kam se dá dostat.

• Pouzdro z nerezové oceli, dlouhé 50 mm a silné 6 mm
• Kabel dlouhý jeden metr v černém provedení
• Konektor jack 3,5 mm na druhém konci
• Hmotnost 25 g, takže sonda nezatíží ani tenkou trubku, na které je upevněna
• Určená k měření prostředí i kapalin, tak ji popisuje výrobce

Šest milimetrů průměru je číslo, které stojí za pozornost při plánování. Je to rozměr běžné jímky i běžného otvoru v izolaci, takže sonda se obvykle dostane tam, kam je třeba, aniž by se něco rozebíralo.

Co si ještě připravit

• Zařízení se vstupem jack 3,5 mm pro čidlo. Sonda je příslušenství, sama nic nehlásí. Ověřte si předem, zda cílové zařízení takový vstup má.
• Trasu pro metr kabelu. Je to pevná délka a neprodlužuje se. Vzdálenost mezi zařízením a měřeným místem do ní musí vyjít.
• Způsob uchycení sondy. Pouzdro má 6 mm a je hladké, takže v jímce, v objímce nebo pod izolací drží jen tehdy, když se upevní. Stahovací páska nebo teplovodivá pasta se hodí mít po ruce.
• Rozhodnutí, kde přesně se měří. U vody je rozdíl mezi měřením na povrchu potrubí a měřením v jímce několik stupňů a odstranit se to později nedá.
• Přehled o tom, co sonda neměří. Je to výhradně teplota, vlhkost ani tlak ne.

Kde najde využití

• Bojler a zásobník teplé vody. Měření skutečné teploty vody, ne teploty pláště.
• Topení. Teplota na výstupu kotle nebo na vratné větvi.
• Akvárium a terárium. Sondu lze díky IP68 ponořit.
• Chladicí a mrazicí zařízení. Pracovní rozsah sahá až k -55 °C.
• Podlahové vytápění. Čidlo v podlaze pod krytinou.
• Sklad a serverovna. Měření v místě, kam se zařízení samo nedostane.

Důležité před nákupem

• Sonda sama nic neodesílá. Je to čidlo k zařízení Shelly, které měření zpracuje.
• Ověřte si, že vaše zařízení má vstup pro tuto sondu. Bez odpovídajícího vstupu ji nepřipojíte.
• Na Shelly Plus Add-on lze připojit až pět sond DS18B20 současně.
• Měří pouze teplotu. Vlhkost ani tlak neměří.
• Přesnost je ±0,5 °C, což není měřidlo pro fakturaci.
• Kabel má jeden metr. Delší vzdálenost řešte umístěním zařízení, ne nastavováním kabelu.

Parametry a použití

Jiné údaje k této sondě výrobce na své stránce neuvádí. Přiložený dokument k ní je jen schéma zapojení bez textu.

Časté dotazy

Můžu sondu dát do vody?
Ano, pouzdro je nerezové a má krytí IP68.

Kolik sond zvládne jedno zařízení?
Záleží na zařízení. Pro Shelly Plus Add-on uvádí výrobce až pět sond DS18B20.

Proč je udávaná teplota až 125 °C?
Je to měřicí rozsah čipu DS18B20, který je v sondě. Praktické využití nad sto stupňů má hlavně v technologických aplikacích.

Jak přesně měří?
Čip DS18B20 má přesnost ±0,5 °C a rozlišení 9 až 12 bitů, které se dá nastavit.

Kam sonda patří a kam ne

Kam sonda nepatří, je stejně důležité. Neměří vlhkost ani tlak, jen teplotu. A metr kabelu je pevný, takže místa vzdálenější od zařízení touto sondou obsloužit nelze.
