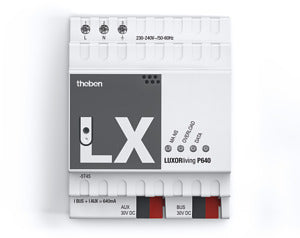

THEBEN 4800990 LUXORliving P640 Napájecí zdroj sběrnice 640 mA s pomocným výstupem 30 V DC

Drátové prvky systému LUXORliving i jeho centrála potřebují napětí sběrnice. LUXORliving P640 je napájecí zdroj, který ze sítě 230 až 240 V AC vytváří napětí sběrnice, dodává do ní proud 640 mA a zároveň systémové napětí hlídá. Montuje se do rozvaděče na DIN lištu a navíc nabízí samostatný pomocný výstup 30 V DC.

Je to pro mě?

Ano, pokud:

• stavíte drátovou instalaci LUXORliving a potřebujete její systémový napájecí zdroj
• v rozvaděči máte volné 4 moduly na DIN liště
• chcete na zdroji vidět stav sítě, přetížení a provoz telegramů
• potřebujete kromě sběrnice také samostatné pomocné napětí
• zdroj bude v suchém vnitřním prostoru, v rozvaděči nebo malé skříni

Ne, zvolte jiný model, pokud:

• nestavíte na systému LUXORliving a napájíte linii KNX navrženou v ETS, pak zvolte THEBEN 9070958 PS 640 mA T KNX
• mimo systém LUXORliving napájíte linii KNX s vyšším odběrem, pak zvolte THEBEN 9070959 PS 1280 mA T KNX
• mimo systém LUXORliving napájíte malou linii KNX s nízkým odběrem, pak zvolte THEBEN 9070956 PS 160 mA T KNX

Hlavní vlastnosti

• systémový napájecí zdroj pro instalaci LUXORliving
• jmenovitý výstupní proud 640 mA, trvale zkratuvzdorný
• výstup chráněný proti zkratu a přetížení
• pomocný výstup 30 V DC
• tři stavové LED: síť, přetížení a telegramy
• tlačítko pro reset sběrnice
• napájení 230 až 240 V AC, 50 nebo 60 Hz
• šířka 4 moduly na DIN lištu

Co produkt umí

Zdroj vytváří napětí sběrnice, kterým se napájejí prvky systému LUXORliving, a současně systémové napětí hlídá. Do sběrnicové linie se připojuje sběrnicovou svorkou a napětí sběrnice je 28 až 31 V DC jako bezpečné malé napětí SELV. Výstup snese trvalý zkrat, takže zkrat na sběrnici zdroj vydrží.

Vedle sběrnicové svorky má zdroj samostatný výstup pomocného napětí. Doba přemostění výpadku sítě je nejméně 100 ms, takže velmi krátký výpadek sběrnici neshodí.

Ovládání a komunikace

Na čelní straně jsou tři LED. Zelená svítí, když zdroj pracuje správně. Červená hlásí přetížení nebo zkrat. Modrá krátce blikne při telegramech, takže hned vidíte, že po sběrnici něco probíhá.

Tlačítkem reset sběrnici na nejméně 20 sekund zkratujete a LED reset signalizuje. Prvky na sběrnici tím na tuto dobu ztratí napájení, což se hodí při uvádění do provozu nebo při hledání chyby. Celý systém LUXORliving se nastavuje v bezplatném softwaru LUXORplug, databázi pro ETS k použití v systému KNX najdete na theben.de.

Instalace a použití

Zdroj se montuje do rozvaděče nebo malé skříně na lištu 35 mm podle EN 60715. Systémová centrála LUXORliving IP1 potřebuje další 2 moduly, pro systémové prvky tedy počítejte se 6 moduly. Síť připojíte na svorky L a N, sběrnici na sběrnicovou svorku se správnou polaritou.

Zdroj má třídu ochrany II, krytí IP20 a pracuje při teplotě -5 až +45 °C. Je určen pouze do vnitřních prostor, typicky v rodinných domech a menších kancelářských a účelových budovách.

Sběrnice LUXORliving se vede dvouvodičově certifikovaným sběrnicovým kabelem KNX v topologii linie, hvězdy nebo stromu. Mezi zdrojem a kterýmkoli účastníkem smí být nejvýše 350 m kabelu, mezi dvěma účastníky nejvýše 700 m a celková délka nesmí přesáhnout 1000 m.

Kde najde využití

• novostavby rodinných domů s chytrou elektroinstalací LUXORliving
• modernizace domovního rozvaděče se systémem LUXOR na LUXORliving
• menší kanceláře a provozovny s instalací LUXORliving

Důležité před nákupem

• Zdroj je systémový prvek LUXORliving. Pro plnou funkci a ovládání z aplikace LUXORplay patří do instalace také systémová centrála LUXORliving IP1.
• Bez napětí sběrnice centrála nepracuje. Pokud displej centrály trvale hlásí No BUS, zkontrolujte kabelové spojení k napájecímu zdroji.
• Sběrnici nezapojujte do uzavřeného kruhu ani jako síť s více cestami. Taková topologie vede k chybám při programování i komunikaci.
• Napájecí napětí je 230 až 240 V AC při 50 nebo 60 Hz.
• Reset sběrnici zkratuje nejméně na 20 sekund. Během této doby prvky na sběrnici nepracují.
• Při vedení sběrnice ven z budovy roste bezpečnostní riziko. Venku je vhodnější připojit běžné čidlo pohybu s reléovým kontaktem přes binární vstup.
• Na sběrnici smí být nejvýše 128 drátových zařízení LUXORliving. Každé z nich musí být připojeno na dvouvodičovou sběrnici, bezdrátové prvky se do systému dostanou přes mediální spojku LUXORliving RF1.
• Zdroj nepatří do vlhkých ani venkovních prostor, je určen pouze pro vnitřní použití.
• Montáž smí provádět pouze elektrikář. Před montáží a demontáží odpojte síťové napětí.

Časté dotazy

Jaké jmenovité impulsní napětí zdroj snese?
Jmenovité impulsní napětí je 4 kV a zdroj je určen pro prostředí se stupněm znečištění 2.

Jaký kabel mám pro sběrnici použít?
Certifikovaný sběrnicový kabel KNX 2 x 2 x 0,8 mm. Stejným kabelem se propojuje celá drátová část systému LUXORliving.

Potřebuji pro návrh projektu připojení k centrále?
Ne. Projekt v LUXORplug lze připravit i zcela ručně a připojení k systémové centrále pro něj není nutné. Hotovou instalaci můžete do LUXORplug také načíst.

Co se stane, když se odpojí centrála IP1?
Díky decentralizované inteligenci systému LUXORliving zůstanou základní funkce přes ovládací prvky zachovány. Časové programy, scény a ovládání aplikací LUXORplay ale na centrále závisí.

Potřebuji k uvedení do provozu internetový router?
Nutný není, doporučuje se ale spojení přes router. Počítač s LUXORplug se může připojit i přímo k systémové centrále IP1 síťovým propojením LAN. Pro pozdější ovládání aplikací LUXORplay je internetový router povinný.

Jaký má zdroj příkon?
Příkon při jmenovitém proudu je 23 W a ztrátový výkon 3,5 W. V pohotovostním režimu je příkon pod 0,8 W.
