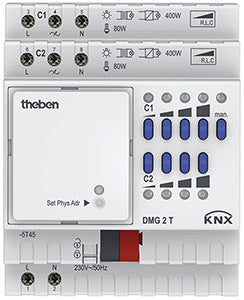

THEBEN 4930270 DMG 2 T KNX Univerzální stmívací aktor 2násobný na DIN lištu, základní přístroj

Potřebujete v rozvaděči stmívat dva světelné okruhy přes sběrnici KNX a chcete mít možnost systém později rozšířit? DMG 2 T KNX je základní přístroj řady MIX2 se dvěma univerzálními stmívacími kanály na DIN lištu. Stmívá žárovky, halogeny, stmívatelné úsporné žárovky a LED retrofit na 230 V, zvládne odporovou, induktivní i kapacitní zátěž a umí řídit i ventilátory. Šířka je 4 moduly a k přístroji lze připojit až dva rozšiřovací moduly MIX nebo MIX2.

Je to pro mě?

Ano, pokud:

• stavíte stmívání osvětlení na KNX v kancelářích, hotelech nebo veřejných budovách
• stmíváte dva okruhy, každý do 400 W, nebo jeden spojený okruh do 800 W
• chcete začít dvěma kanály a později přidat rozšiřovací moduly ke stejnému základnímu přístroji
• oceníte, že přístroj vyměníte bez nového programování, protože sběrnicový modul KNX je odnímatelný
• potřebujete světla zapnout ručně přímo na přístroji i při výpadku sběrnice
• chcete jeden univerzální aktor pro stmívání LED, halogenů nebo elektronických transformátorů

Ne, zvolte jiný model, pokud:

• už základní přístroj MIX2 máte a chybí vám další dva kanály, pak jej doplňte o DME 2 T KNX
• stmíváte jen menší zátěže a chcete víc kanálů na stejné šířce, pak zvolte DM 4-2 T KNX se čtyřmi kanály po 200 W
• potřebujete čtyři kanály s plným výkonem v jednom přístroji, pak zvolte DM 4 T KNX
• stmíváte jedno svítidlo z instalační krabice pod omítkou, pak zvolte DU 1 KNX
• svítidla mají předřadníky DALI, pak zvolte DM 4 DALI KNX
• předřadníky nebo LED drivery mají řídicí vstup 0 až 10 V nebo 1 až 10 V, pak zvolte SM 4 KNX, který dává řídicí signál a zátěž spíná relé

Hlavní vlastnosti

• 2 univerzální stmívací kanály, rozsah stmívání 0 až 100 %
• 400 W na kanál, v paralelním provozu jeden kanál 800 W
• minimální zátěž 5 W na kanál
• automatické rozpoznání zátěže, které lze vypnout
• základní přístroj řady MIX2 pro připojení až 2 rozšiřovacích modulů
• odnímatelný sběrnicový modul KNX
• stavová LED a ruční ovládání každého kanálu
• KNX Data Secure
• šířka 4 moduly na DIN lištu

Co produkt umí

Aktor stmívá a spíná žárovky, vysokovoltové i nízkovoltové halogenové žárovky s klasickým nebo elektronickým transformátorem, stmívatelné kompaktní zářivky a stmívatelné LED retrofit žárovky. Typ zátěže pozná sám, automatické rozpoznání zátěže ale lze vypnout. Kompaktní zářivky a LED se stmívají na sestupné hraně v režimu RC, pro kompaktní zářivky jsou navíc k dispozici různé stmívací křivky. Kromě světel umí přístroj řídit i ventilátory.

Oba kanály můžete spojit do paralelního provozu a stmívat jeden okruh s dvojnásobným výkonem. To platí pro žárovky, kompaktní zářivky i stmívatelné LED. Když ani to nestačí, výkon kanálu navýšíte posilovacími moduly DMB 1 T KNX, každý přidá 300 W/VA. Na jeden kanál se připojují nejvýše dva moduly, v paralelním provozu nejvýše čtyři a celkový výkon pro žárovkovou zátěž pak dosáhne 2000 W/VA.

Ovládání a komunikace

Přístroj se připojuje na sběrnici KNX TP a parametruje se v ETS, kde vyberete aplikační program, přidělíte adresy a nastavení nahrajete do přístroje. Komunikaci a uvedení do provozu lze zabezpečit pomocí KNX Data Secure.

Sběrnicový modul KNX je odnímatelný. Stmívací aktor a sběrnicový modul lze vyměnit nezávisle na sobě, takže vadný výkonový díl nahradíte bez nového programování. Ruční uvedení do provozu a ruční ovládání fungují i bez sběrnicového modulu.

Na přístroji má každý kanál stavovou LED a tlačítka, kterými světlo zapnete na 25, 50, 75 nebo 100 % a vypnete, pokud je ruční ovládání povolené v ETS. Po stisku tlačítka man. se rozsvítí jeho LED a přístroj přestane vykonávat telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715 a patří do uzavřených suchých prostor. Silové vodiče se připojují do šroubových svorek, plné o průřezu 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm², sběrnice do svorky KNX. Provozní napětí je 230 V AC, 50 Hz, okolní teplota smí být −5 až +45 °C, krytí IP 20 a třída ochrany II. Maximální délka vedení je 100 m.

Samostatně zapojené kanály základního a rozšiřovacího přístroje smějí pracovat na různých fázích. Posilovací modul ale musí být vždy na stejné fázi jako kanál, který posiluje, a vedle sebe potřebuje vlevo i vpravo větrací mezeru 8 mm.

Kde najde využití

• kancelářské budovy se stmíváním osvětlení ze sběrnice KNX
• hotely, kde se v pokojích a chodbách stmívají halogeny nebo LED retrofit
• veřejné budovy, kde se systém postupně rozšiřuje o další kanály
• větší světelné okruhy, kde se spojí oba kanály a doplní posilovací moduly
• řízení ventilátorů vedle stmívání světel v jednom rozvaděči

Důležité před nákupem

• Stmívat lze jen stmívatelné zdroje. Nestmívatelné LED a úsporné žárovky na tento aktor nepatří.
• Výkon platí pro typické zdroje zvolené jako vzorek. U LED se skutečný počet svítidel na kanál liší podle konkrétního typu, proto počítejte s rezervou.
• U stmívaných LED nelze vyloučit neobvyklé chování při stmívání ani rádiové rušení, protože se zdroje na trhu stále mění. Kombinaci s konkrétními LED si ověřte zkouškou.
• Minimální zátěž kanálu je 5 W, menší zátěž na kanál nepřipojujte.
• Posilovací modul přidá 300 W/VA, ale u stmívatelných LED jen 45 W. Pro velké LED okruhy proto moduly DMB 1 T KNX výkon zvýší výrazně méně.
• Když výkon navyšujete posilovacími moduly, je stmívací výkon nad 1000 W určen jen pro profesionální použití.
• Vinuté a elektronické transformátory neinstalujte smíšeně. Výslovně to požaduje návod k posilovacímu modulu DMB 1 T KNX, který se k tomuto aktoru připojuje.
• Aktor je určen jen do uzavřených suchých prostor, krytí je IP 20 a montuje se na DIN lištu.
• K jednomu základnímu přístroji připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2. Počítejte s tím při plánování místa v rozvaděči.

Časté dotazy

Kolik kanálů mohu s jedním základním přístrojem stmívat?
Sám má dva kanály. S dvěma rozšiřovacími přístroji DME 2 T KNX, z nichž každý má také dva kanály, získáte šest kanálů.

Musím po výměně vadného přístroje znovu programovat?
Ne. Sběrnicový modul s nahraným nastavením přendáte na nový přístroj a aktor pracuje dál.

Mohu stmívat nízkovoltové halogeny s transformátorem?
Ano, elektronické transformátory i induktivní zátěž patří mezi podporované zátěže, vinuté a elektronické transformátory ale nekombinujte.

Mohou být oba kanály na jiné fázi?
Ano, samostatně zapojené kanály smějí pracovat na různých fázích. Jen posilovací modul musí sdílet fázi se svým kanálem.

Rozsvítím světla, když nefunguje sběrnice?
Ano. Ruční ovládání na přístroji pracuje i bez napětí sběrnice, pokud jste ho v ETS povolili.

Mohu aktorem řídit ventilátor?
Ano, přístroj je vhodný i pro řízení ventilátorů, nejen pro světla.

Je komunikace se sběrnicí zabezpečená?
Přístroj podporuje KNX Data Secure, takže uvedení do provozu i telegramy lze v ETS zabezpečit.

DMG 2 T KNX nebo DM 2 T KNX?

DMG 2 T KNX zvolte, pokud chcete systém později rozšířit nebo přístroj měnit bez nového programování. DM 2 T KNX zvolte, pokud vám stačí dva kanály v kompaktním přístroji řady FIX1.
