BENNING 044692 MM 2-2 Digitální multimetr TRUE RMS 6000 digitů 600 V AC/DC a 10 A, CAT III 600 V

Hledáte multimetr do rozvaděče a na servis, který zvládne napětí, proud, odpor i kapacitu a přitom vás upozorní, když necháte měřicí vodič v proudové zdířce? BENNING MM 2-2 je digitální multimetr s podsvíceným displejem o 6000 digitech. Měří v pravé efektivní hodnotě, má optickou i akustickou kontrolu zdířek proti chybnému zapojení a bezdotykový indikátor fáze VoltSense.

Je to pro vás?

Ano, pokud

• hledáte jeden přístroj na napětí, proud, odpor, kapacitu i kmitočet
• pracujete v instalacích do CAT III 600 V nebo CAT IV 300 V
• chcete být upozorněni, když necháte vodič v proudové zdířce a otočíte přepínač jinam
• oceníte funkci MIN MAX s průměrem a relativní měření proti uložené hodnotě
• hledáte přerušení v kabelovém bubnu nebo ve světelném řetězu

Ne, zvolte jiný model, pokud

• potřebujete měřit teplotu, to umí až model MM 2-3 pod číslem 044693
• měříte v obvodech nad 600 V nebo v kategorii CAT IV nad 300 V
• potřebujete samostatné rozsahy v mA nebo µA, přístroj má jen rozsahy 6 A a 10 A
• pracujete ve vlhku nebo venku, krytí IP 40 žádnou ochranu proti vodě nezahrnuje

Hlavní vlastnosti

• Čtyřmístný podsvícený displej s výškou číslic 19 mm a největší hodnotou 6000 digitů
• Napětí v rozsazích od 60 mV do 600 V AC i DC, střídavé v pravé efektivní hodnotě
• Proud v rozsazích 6 A a 10 A, střídavý i stejnosměrný
• Odpor v šesti rozsazích do 60 MΩ
• Kapacita v sedmi rozsazích od 20 nF do 10 mF a zkouška diod do 3,0 V
• Kmitočet od 10 Hz do 50 kHz s přesností 0,03 procenta a 2 digity
• Rychlá zkouška průchodnosti s dobou odezvy pod 15 ms
• Kontrola zdířek s hlášením InEr a zvukovým signálem
• Bezdotykový indikátor fáze VoltSense se dvěma citlivostmi
• Kategorie měření CAT III 600 V a CAT IV 300 V, krytí IP 40

Co produkt umí

Střídavé napětí přístroj měří v pěti rozsazích od 60 mV do 600 V. V milivoltových rozsazích je chyba nejvýše 1,0 procenta a 3 digity v pásmu 10 až 500 Hz a 2,0 procenta a 3 digity v pásmu 500 až 800 Hz. Ve voltových rozsazích je chyba nejvýše 0,7 procenta a 3 digity v pásmu 50 až 60 Hz, tedy v síti, a 2,0 procenta a 3 digity v pásmech 45 až 50 Hz a 60 až 440 Hz. Stejnosměrné napětí měří ve stejných rozsazích, chyba je nejvýše 0,3 procenta a 2 digity do rozsahu 6 V, 0,4 procenta a 2 digity v rozsahu 60 V a 0,2 procenta a 2 digity v rozsahu 600 V. Vstupní odpor je 10 MΩ. Proud měří ve dvou rozsazích, 6 A s rozlišením 0,001 A a 10 A s rozlišením 0,01 A, u střídavého je chyba nejvýše 1,0 procenta a 3 digity v pásmu 50 až 400 Hz.

Odpor má šest rozsahů až do 60 MΩ, napětí naprázdno je zhruba 1,6 V. Nad 30 MΩ ale chyba stoupá na 5,0 procenta a 20 digitů. Kapacita má sedm rozsahů od 20 nF do 10 mF a platí pro fóliové a lepší kondenzátory. Kmitočet v síti měří od 10 Hz do 50 kHz v rozsazích mV, 6 V a 60 V, při 600 V do 1 kHz a při měření proudu od 50 Hz do 1 kHz. Zkouška průchodnosti pracuje v rozsahu 600 Ω, bzučák se ozve a podsvícení displeje blikne při odporu pod 30 až 480 Ω, doba odezvy je kratší než 15 ms. Zkouška diod měří do 3,0 V se zkušebním proudem zhruba 0,3 mA.

Hodnota vzniká jako pravá efektivní hodnota, u nesinusového průběhu se ale zobrazená hodnota stává nepřesnější. Nejvyšší dovolený činitel výkyvu je 4,1 při polovině rozsahu a 2,1 při plném rozsahu, obdélníkové signály výrobce nespecifikuje. Uvedené tolerance platí při teplotě 23 °C s odchylkou 5 °C a při vlhkosti pod 75 procent.

Ovládání a signalizace

Otočný přepínač přístroj zapíná i vypíná a každý stisk tlačítka potvrdí tón. Tlačítko SELECT přepíná mezi funkcemi dané polohy, například mezi střídavými a stejnosměrnými milivolty nebo mezi diodami a kapacitou, a poslední volbu si přístroj u každé polohy zapamatuje. Delší stisk SELECT rozsvítí podsvícení displeje, které po zhruba 10 minutách zhasne samo. Tlačítko RANGE vypíná automatickou volbu rozsahu a zároveň nastavuje spouštěcí úroveň při měření kmitočtu ve funkci V-AC nebo V-DC.

Tlačítko MIN MAX zaznamená nejnižší, nejvyšší i průměrnou hodnotu a každou novou krajní hodnotu ohlásí krátkým tónem, při zapnuté funkci je automatické vypnutí vyřazené. Tlačítko HOLD podrží hodnotu a nabízí i relativní měření, kdy displej ukazuje rozdíl proti uložené hodnotě. Bez obsluhy se přístroj vypne asi po 32 minutách, ale jen pokud k tomu nic nebrání. Nevypne se, když někdo stiskne tlačítko nebo otočí přepínačem, když zobrazená hodnota přesahuje 8,5 procenta konce rozsahu, když při měření odporu, průchodnosti nebo diod nesvítí hlášení 0L, když při měření kmitočtu neukazuje nulu, a když v režimu indikátoru napětí zachytí střídavé pole. Připojený na síťové napětí se tedy sám nevypne. Kontrola zdířek hlídá, aby měřicí vodič nezůstal v proudové zdířce, když je přepínač například na napětí, ozve se tón a na displeji svítí InEr. Když kontrola zdířek nefunguje, ukazuje to na vadnou pojistku.

Instalace a použití

Přístroj vyřaďte z provozu, jakmile je on nebo měřicí vodiče viditelně poškozený nebo vlhký, jakmile je porušená izolace vodičů, jakmile měří chybně nebo jakmile na něm jsou znát následky dlouhého skladování v nevhodných podmínkách či hrubého zacházení při přepravě. Polohu otočného přepínače měňte až poté, co jste hroty odpojili od měřeného místa. Před měřením v obvodech CAT III a CAT IV nasaďte na hroty nástavce. Vodiče držte vždy jen za rukojeť, nikdy za holé hroty, a při zapojení zkontrolujte, že drží pevně ve správné zdířce.

Při odpojování obvodu sundejte nejdříve vodič na fázi a teprve potom vodič na nule. Kondenzátory před měřením kapacity vybijte a hroty přiložte podle vyznačené polarity. Pro bezdotykové hledání fáze nastavte přepínač do polohy V a stiskněte tlačítko VoltSense. Pracuje levou horní částí přístroje, na zdířkách přitom nesmí být napětí a měřicí vodiče je nutné odpojit. Před otevřením bateriové přihrádky nebo krytu musí být přístroj bez napětí.

Kde najde využití

• Servis a údržba elektrických instalací
• Měření v rozvaděčích a na koncových obvodech
• Opravy spotřebičů a elektrických zařízení
• Hledání přerušení v prodlužovacích bubnech a světelných řetězech
• Údržba strojů a technologií v průmyslu
• Elektroinstalatérské práce v budovách

Důležité před nákupem

• Přístroj je určen pro odborníky a poučené osoby, do obvodů nejvýše CAT III 600 V nebo CAT IV 300 V proti zemi
• Nebezpečné je už napětí od 30 V AC a 60 V DC
• Při práci u holých vodičů a hlavních přípojnic hrozí smrt nebo těžké zranění, dodržujte předpisy bezpečnosti práce a použijte ochranné pomůcky
• Silné zdroje rušení v blízkosti přístroje mohou způsobit nestabilní údaj a chyby měření
• Při měření kapacity nesmí být na zdířkách napětí, jinak se přístroj poškodí
• Přístroj, který je poškozený nebo měří chybně, odpojte od měřeného místa a zajistěte proti nechtěnému zapnutí
• Výrobce předepisuje kalibraci každých 12 měsíců, uvedené přesnosti garantuje první rok od dodání
• Nad 30 MΩ klesá přesnost měření odporu na 5,0 procenta a 20 digitů
• Teplotu tento model neměří, měření teploty sondou typu K má až MM 2-3 pod číslem 044693
• Proudové rozsahy jsou jen 6 A a 10 A, samostatné rozsahy v mA nebo µA přístroj nemá
• Trvalé měření 10 A výrobce dovoluje, mezi 10 a 20 A jen 30 sekund a poté pauza přes 5 minut, proudový vstup přitom chrání pojistka 11 A
• Krytí IP 40 neobsahuje žádnou ochranu proti vodě, přístroj patří do budov a do suchého prostředí
• Indikátor napětí VoltSense nesmí sloužit k prokázání stavu bez napětí, nebezpečné dotykové napětí může být přítomné i bez signálu
• Bezdotyková zkouška fáze pracuje od 230 V a při ní nesmí být na zdířkách napětí
• Ruční volba rozsahu není dostupná u měření kapacity a u měření kmitočtu
• Při překročení rozsahu se objeví jen hlášení 0L nebo -0L, jiné varování před přetížením přístroj nedává
• Nefunkční kontrola zdířek znamená vadnou pojistku, v přístroji je jedna rychlá pojistka F 11 A na 1000 V s vypínací schopností 20 kA a rozměrem 10 x 38 mm
• Používejte jen schválené bezpečnostní měřicí vodiče

Časté dotazy

Změří tento model teplotu?
Ne. Měření teploty sondou typu K má v této řadě jen MM 2-3 s objednacím číslem 044693. MM 2-2 měří napětí, proud, odpor, kapacitu, kmitočet, průchodnost a diody.

K čemu je kontrola zdířek?
Hlídá typickou chybu, kdy zůstane měřicí vodič v proudové zdířce a přepínač se otočí na napětí. Přístroj se v takové chvíli ozve a na displeji ukáže InEr, což chrání přístroj. Když kontrola nefunguje, je pojistka vadná.

Jak najdu přerušený vodič v bubnu?
Funkcí VoltSense. Od místa napájení postupujete po kabelu k místu přerušení, přístroj sílu pole ukazuje sloupcem a tónem. Funguje od 230 V a měřicí vodiče musí být odpojené.

Jak dlouho vydrží baterie?
Dvě mikrotužkové baterie 1,5 V typu AAA vydrží podle výrobce zhruba 190 hodin bez zapnutého podsvícení displeje. Údaj platí pro zinkouhlíkové baterie.

Co je v balení?

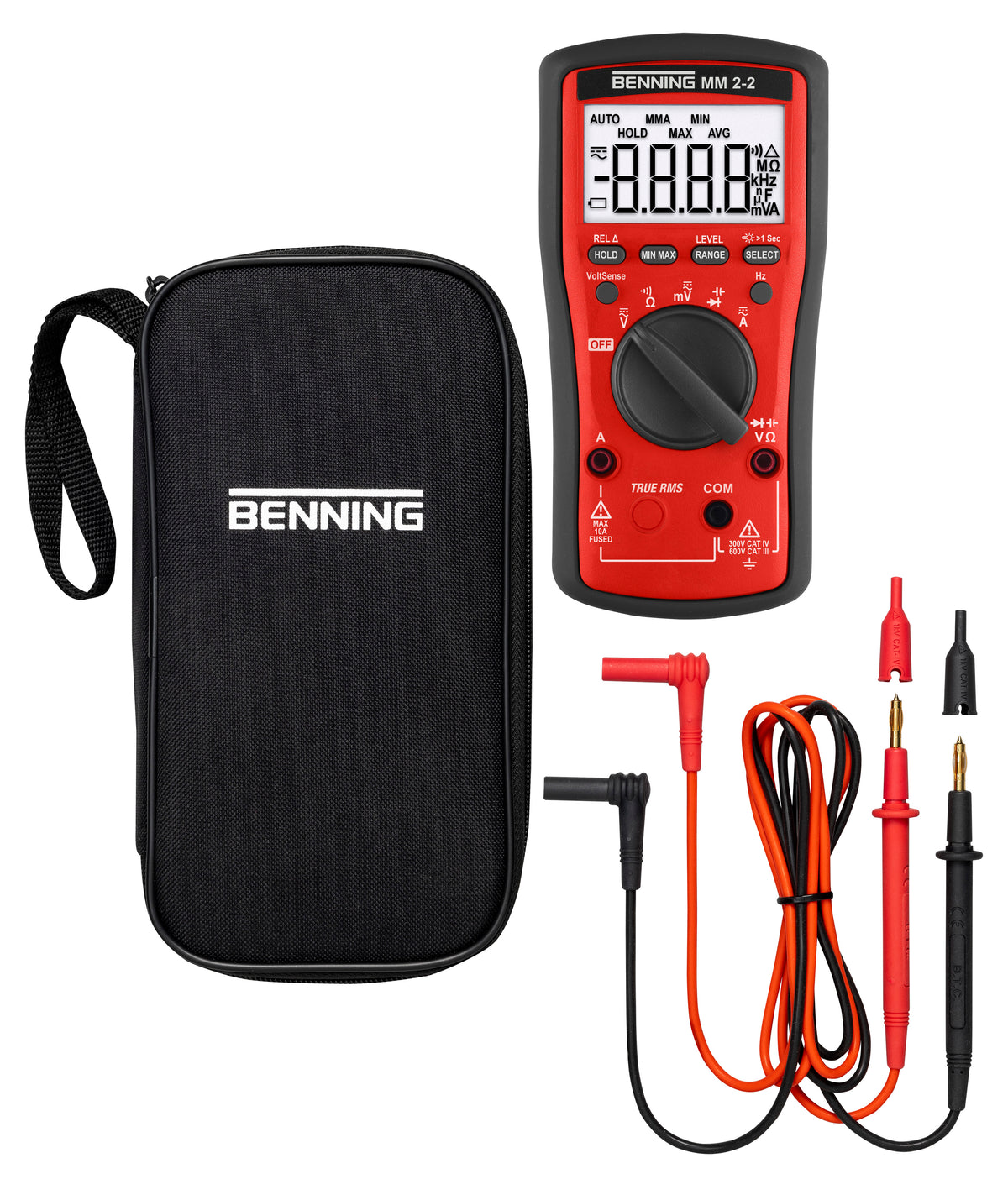

Přístroj, červený a černý silikonový bezpečnostní vodič o délce 1,0 m, kompaktní ochranné pouzdro, dvě baterie AAA, zabudovaná pojistka 11 A na 1000 V a návod k obsluze.
