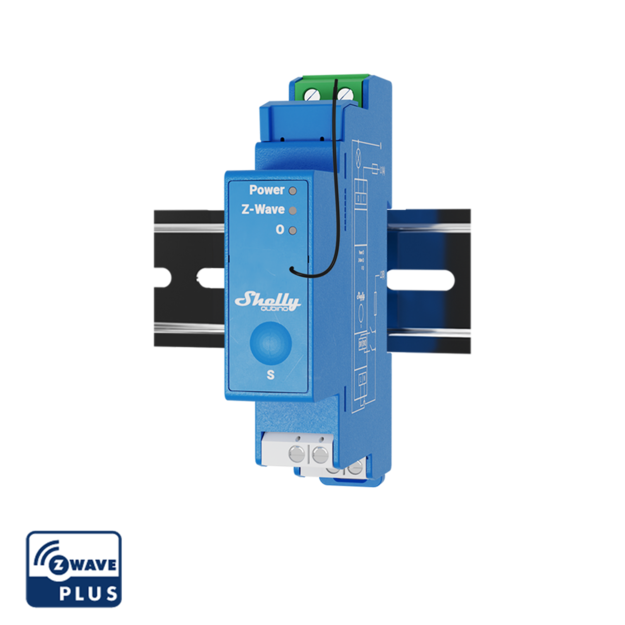

SHELLY Wave Pro 1 Spínací modul na DIN lištu s bezpotenciálovým kontaktem 16 A, opakovač sítě, Z-Wave

Shelly Wave Pro 1 je jednokanálový spínač do rozvaděče. Řídí jediný spotřebič, a to odděleným kontaktem relé. Fáze zátěže vstupuje vlastní svorkou I a po sepnutí odchází svorkou O, kdežto elektronika se napájí z dvojice L a N. Povel přichází ze sítě Z-Wave, od vypínače na stěně nebo z časovače uvnitř přístroje. Objednací kód pro evropský trh je QPSW-0A1X16EU.

Je to pro vás?

Ano, pokud

• z rozvaděče se má řídit jediný okruh s odběrem do 16 A a napětí na kontaktu nepřesáhne 240 V AC
• chcete mít spínanou část oddělenou od napájení elektroniky a přivést ji jiným fázovým vodičem
• vaše instalace stojí na protokolu Z-Wave a oceníte, že přístroj přeposílá komunikaci v síti
• na DIN liště zbývá 19 mm a okolo přístroje se dá nechat mezera
• na stěně má zůstat dosavadní vypínač nebo tlačítko
• uvítáte druhý vstup, kterým se z jednoho místa řídí jiné uzly sítě Z-Wave

Ne, zvolte jiný model, pokud

• potřebujete u okruhu sledovat odebíraný výkon, tím je vybaven Shelly Wave Pro 1PM
• spínáte dva na sobě nezávislé okruhy, dvoukanálovou verzí je Shelly Wave Pro 2
• světlo se má dát plynule ztlumit, k tomu slouží Shelly Wave Pro Dimmer 1PM
• řídíte roletu nebo žaluzii, tam patří Shelly Wave Pro Shutter
• montuje se za vypínač do instalační krabice, pro tu je určen Shelly Wave 1

Hlavní vlastnosti

• jedno relé s bezpotenciálovým kontaktem, vývod na svorce O
• zatížitelnost 16 A, spínané napětí nejvýše 240 V AC
• zátěžový obvod má svou vlastní vstupní svorku I
• vstupy SW a SW2 přijmou vypínač i tlačítko
• vlastní spotřeba pod 0,3 W
• napájení ze sítě 110 až 240 V AC při kmitočtu 50/60 Hz
• rádiové pásmo 868,4 MHz, vysílání pod 25 mW, v budově dosah do 40 m
• procesor Z-Wave S800, šifrování až po úroveň S2 Authenticated
• trvale zapnutá ochrana proti přehřátí
• rozšiřuje dosah sítě Z-Wave, funguje jako opakovač
• modré plastové pouzdro na lištu o šířce 19 mm, hmotnost 60 g

Co produkt umí

Zátěž na svorce O přepne povel ze sítě Z-Wave, vypínač na vstupu SW nebo časovač uvnitř modulu. Jestli má být kontakt v klidu rozpojený, nebo spojený, rozhoduje parametr 23. Výchozí volba NO nechá obvod v klidu rozpojený a povelem zapnuto jej sepne. Volba NC logiku obrátí, kontakt je v klidu spojený a povel zapnuto jej rozpojí.

Časovač má dvě samostatné role. Parametr 19 sepnutý výstup po zadané době vypne, parametr 20 naopak vypnutý výstup po zadané době zapne. Zadává se hodnota 1 až 32535, nula časovač vypne, a parametr 25 určuje, zda jde o sekundy, nebo o milisekundy. Odpočet začíná znovu pokaždé, když modul dostane opačný povel, ať už z brány, z přidruženého přístroje nebo od vypínače.

Ve výchozím nastavení si modul stav výstupu pamatuje a po návratu napájení jej obnoví, parametrem 17 se to dá změnit tak, že výstup zůstane vypnutý. Přístroj také dokáže odpovědět na poplach, který v síti Z-Wave ohlásí někdo jiný. Reakci na hlášení o vodě nese parametr 91, na hlášení o kouři parametr 92, na hlášení o oxidu uhelnatém parametr 93 a na hlášení o teple parametr 94. U každého z nich se vybírá mezi nečinností, rozepnutím relé a jeho sepnutím. O vlastní teplotu se modul stará sám. Jakmile se přehřeje, vypne svůj reléový výstup a dá o tom bráně vědět.

Ovládání a komunikace

Vstupy jsou dva, výstup jediný, a v tom je u tohoto modelu podstatný rozdíl. Svorka SW přepíná relé O. Svorka SW2 na relé nesahá vůbec, posílá povely jiným uzlům sítě Z-Wave. Z jednoho místa na stěně se tak jedním ovladačem spíná zátěž na modulu a druhým třeba světlo o patro výš.

Co je na vstupu připojeno, řeknou modulu parametry 1 a 2. Vstup zvládne vypínač i tlačítko. Pro vypínač jsou dva režimy. Výchozí hodnota 2 při každé změně polohy překlopí stav výstupu do opačného, hodnota 1 bere spojený kontakt jako zapnuto a rozpojený jako vypnuto. Hodnota 0 patří tlačítku, tedy ovladači, který se po uvolnění sám vrací.

Povely mezi přístroji bez účasti brány obstarávají asociační skupiny. Vstupu SW patří skupiny 2 a 3, vstupu SW2 skupiny 4 a 5. Ze skupin 2 a 4 odchází prostý povel k zapnutí a k vypnutí. Skupiny 3 a 5 posílají povel k plynulé změně úrovně, kterému rozumí například stmívač. Do jedné skupiny se vejde 9 uzlů, kvůli zpožděním v síti se ale doporučuje zůstat do 5. Skupina 1 Lifeline zůstává vyhrazená bráně. Odchází do ní hlášení o stavu LED, o změně na výstupu O, o přehřátí a o místním návratu k výrobnímu nastavení.

Vysílá se v pásmu 868,4 MHz, výkon zůstává pod 25 mW a v budově se dá počítat s dosahem do 40 m podle místních podmínek. O zpracování se stará čip Z-Wave S800. Modul napájený ze sítě zároveň přeposílá provoz ostatním uzlům, takže síť s ním dosáhne do vzdálenějších částí objektu. Modul zvládne zařazení nešifrované, na úrovni S0 i na dvou úrovních S2. Cesty do sítě jsou tři. Buď brána načte kód QR a modul se během 10 minut od zapnutí přihlásí sám, nebo poslouží servisní tlačítko S, které se drží do trvalého modrého svitu LED a potom ještě déle než 2 sekundy, nebo se vypínačem či tlačítkem na vstupu SW nebo SW2 třikrát během 3 sekund přepne. Brána Z-Wave je nutná už kvůli nastavení parametrů. Řídit modul mimo dům jde tehdy, když je tato brána připojená k internetu.

Zapínání a vypínání i hlášení změn ze vstupu SW potvrzují Cozify, Vera Ezlo, Homee Cube Gen 7, Homey, Fibaro HC 3 se Z-Wave engine 3 a Home Assistant. SmartThings si navíc žádá ovladač Shelly Wave edge driver. Brána Homee Cube Gen 5 výstup přepne, ale změnu vyvolanou vypínačem na vstupu SW ve svém rozhraní neukáže.

Instalace a použití

V rozvaděči si přístroj na liště vezme 19 mm šířky. Vnější rozměr činí 94 x 19 x 69 mm, dovolená odchylka rozměru ±0,5 mm, hmotnost 60 g. Počítáte-li s proudem nad 5 A, nechte okolo každého zařízení řady Pro nejméně 10 mm volna.

Zapojení počítá se dvěma fázovými vodiči a s jedním nulovým. Na svorku L přijde fáze pro napájení modulu, na svorku N nulový vodič a na svorku I fáze zátěžového obvodu, která po sepnutí odejde ze svorky O ke spotřebiči. Pro zelený konektor platí vodič 0,5 až 2,5 mm² a odizolování na 6 až 7 mm. Menší rozsah mají bílé konektory, těm patří vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm. Na šroubech je dovoleno nejvýše 0,4 Nm. Vodiče volte plné, lanka opatřete dutinkou a izolaci vybírejte s vyšší tepelnou odolností, nejméně na úrovni PVC T105 °C.

Připojení na síť smí provést jen kvalifikovaný elektrikář. Nejprve se vypnou jističe, potom se zkoušečkou nebo multimetrem ověří nepřítomnost napětí na svorkách. Anténu nezkracujte a držte ji stranou od plechů a kovových lišt, které signál tlumí. Rozvaděč musí zůstat v suchu. Okolní teplota se má držet v rozmezí -20 až 40 °C, vlhkost vzduchu mezi 30 a 70 % a místo instalace nemá být výš než 2000 m nad mořem.

Co si ještě připravit

• Volné místo na DIN liště. Modul má 94 x 19 x 69 mm, tedy šířku jednoho modulu.
• Bránu Z-Wave. V balení není a bez ní modul nenastavíte.
• Zdroj pro spínaný okruh. Výstup je bezpotenciálový a napětí do něj nepřivádí.
• Vodiče podle konektoru. Zelený konektor přijme 0,5 až 2,5 mm² s odizolováním 6 až 7 mm, bílé konektory 0,5 až 1,5 mm² s odizolováním 5 až 6 mm.
• Utahování momentem do 0,4 Nm.
• Vypínač nebo tlačítko na svorku SW, případně druhé na SW2.
• Elektrikáře. Modul se připojuje na síťové napětí v rozváděči.

Kde najde využití

• osvětlení chodby, dvora nebo schodiště, které se ovládá z rozvaděče i vypínačem na stěně
• zásuvkový okruh na terase nebo v dílně, jenž se má po zadané době sám vypnout
• akumulační ohřev vody a přímotopný okruh s odporovou zátěží
• čerpadlo nebo ventilátor v technické místnosti, doplněné o člen RC
• byty, hotely a školy, kde se jeden okruh spíná centrálně a druhý vstup ovládá další uzly sítě
• zemědělský a výrobní provoz, kde přístroj v rozvaděči zároveň prodlužuje dosah sítě

Důležité před nákupem

• Činný výkon tento modul neměří. Kdo jej potřebuje vidět, sáhne po Shelly Wave Pro 1PM ve stejně velkém pouzdře.
• Spínat lze jeden okruh. Jediný výstup snese nejvýše 16 A a napětí na kontaktu smí být nejvýše 240 V AC.
• Modul je určen pro střídavé obvody, ne pro stejnosměrné.
• Vnitřní ochrana je jediná, teplotní. Vypnout ji nelze. Modul vypne svůj reléový výstup a bráně odejde hlášení. K odvolání alarmu stačí odpojit a znovu připojit napájení, krátce stisknout tlačítko S nebo pohnout vypínačem či tlačítkem na SW nebo na SW2.
• Spotřebič nad uvedenou nejvyšší zátěž se k modulu připojit nesmí.
• Nad 5 A je nutná mezera nejméně 10 mm okolo každého přístroje řady Pro.
• Odporová zátěž, tedy žárovky a topná tělesa, i zátěž kapacitní jsou v pořádku. K indukční zátěži patří vedle motorů a ventilátorů také LED drivery, transformátory, chladničky a klimatizace.
• Indukční spotřebič, který při zapínání a vypínání dělá napěťové špičky, tedy motor, ventilátor nebo vysavač, si žádá paralelně připojený člen RC. Ten má 0,1 µF a 100 Ω a je dimenzovaný na 1/2 W při 600 V AC.
• Konektory nejsou stejné. Zelený počítá s vodičem 0,5 až 2,5 mm² odizolovaným na 6 až 7 mm, bílé s vodičem 0,5 až 1,5 mm² odizolovaným na 5 až 6 mm.
• Modul patří do suchého rozvaděče, vlhkost mu nesvědčí.
• Vstup SW2 druhý okruh nespíná. Řídí jiné přístroje v síti Z-Wave.
• Brána Z-Wave je nutná. Bez ní se parametry nenastaví a ovládání na dálku odpadá.
• Párování na úrovni S2 si vyžádá kód PIN. Tvoří jej prvních pět podtržených číslic klíče DSK ze štítku na boku modulu, stejný kód nese kartička v balení. Štítek na přístroji nechte a kartičku uschovejte.
• Jakmile modul do sítě přibude nebo z ní zmizí, dvakrát po sobě zátěž na jednu sekundu zapne a na jednu vypne. Kdo má na výstupu čerpadlo nebo světlo, ať s tím počítá.
• Rádiová cesta Z-Wave nedává jistotu, že povel vždy dorazí. Jako jediná ochrana zdraví nebo cenného majetku tento přístroj sloužit nesmí.
• Zapojovat a přepojovat smí jen kvalifikovaný elektrikář, a to až po ověření nepřítomnosti napětí na svorkách.

Připojovací svorky

Časté dotazy

Měří Shelly Wave Pro 1 činný výkon?
Neměří. Watty ukáže Shelly Wave Pro 1PM, který má stejně velké pouzdro.

K čemu je vstup SW2, když má modul jediný výstup?
Řídí jiné uzly sítě Z-Wave přes asociační skupiny 4 a 5. Pouze vstup SW přepíná výstup O.

Co mi dá bezpotenciálový kontakt?
Zátěž má vlastní vstupní svorku I a zůstává oddělená od napájení elektroniky. Fáze pro spínaný obvod tak může přijít z jiného vodiče, než ze kterého se modul napájí.

Dokáže výstup pracovat jako rozpínací?
Dokáže, stačí parametrem 23 přepnout kontakt z výchozího NO na NC.

Obejde se modul bez brány Z-Wave?
Zátěž přepnete vypínačem na vstupu SW i bez ní. Nastavení parametrů a ovládání na dálku už ale bránu vyžadují.

Připojím k modulu běžný vypínač ze stěny?
Ano. Parametr 1 má ve výchozím stavu hodnotu pro vypínač. Hodnota 1 čte spojený kontakt jako zapnuto, hodnota 0 je určena pro tlačítko.

Kolik přístrojů si mohu přidružit?
Do jedné asociační skupiny 9 uzlů, doporučeno je nejvýše 5. Skupina 1 Lifeline patří jediné bráně.

Jak modul vrátím do výrobního nastavení?
Nabízejí se tři postupy. Tlačítko S, které funguje kdykoli, hodnota v parametru 120 poslaná z brány a pětkrát přepnutý vypínač či tlačítko do 3 sekund. Poslední postup jde použít pouze do první minuty od zapnutí napájení.

Shelly Wave Pro 1, nebo Shelly Wave Pro 1PM?

Sáhněte po modelu Shelly Wave Pro 1, když potřebujete spínat jeden okruh odděleným kontaktem. Shelly Wave Pro 1PM je na místě tam, kde má být vidět odebíraný výkon a kde se hodí i vnitřní ochrana proti nadměrnému proudu a napětí.
