SHELLY Topac Port EV Charger Přenosná nabíječka 11kW

Nabíječka, která se veze v kufru. Shelly TopAC je přenosná nabíječka pro elektromobily s vidlicí CEE na 16 A a konektorem Type 2. Zvládne až 11 kW, proud si nastavíte od 6 do 16 A a funkce Auto balance hlídá, aby se nepřetížila přípojka.

Je to pro vás?

• Ano, pokud nabíjíte doma i na cestách a nechcete stavět nástěnnou stanici.
• Ano, pokud máte zásuvku CEE na 16 A a třífázový přívod.
• Ne, pokud potřebujete pevnou stanici s vyšším výkonem než 11 kW.
• Ne, pokud máte jen jednofázovou zásuvku. Nabíječka má vidlici CEE na tři fáze.

Hlavní vlastnosti

• maximální výkon až 11 000 W
• nastavitelný výstupní proud 6 až 16 A
• vidlice CEE na 16 A pro tři fáze, nabíjecí konektor Type 2 podle EN62196
• jmenovité napájecí napětí 380 až 400 V
• Auto balance, tedy dynamické řízení odběru
• krytí IP65 na ovládací skříňce
• celková délka 5,6 m
• Wi-Fi a Bluetooth, brána není potřeba

Co produkt umí

Nabíjí proudem, který si sami zvolíte v rozsahu 6 až 16 A, takže se přizpůsobí i slabší přípojce. Funkce Auto balance řídí nabíjecí proud podle celkové spotřeby objektu a drží ho pod nastaveným limitem, přičemž si nechává dvouampérovou rezervu. Výchozí režim počítá s tím, že je nabíječka součástí měřeného systému. Auto balance ale potřebuje měřič Shelly EM generace 2, Pro nebo novější připojený ke stejné síti Wi-Fi.

Ovládání a komunikace

Nabíječka se připojuje přímo na Wi-Fi a žádnou bránu nepotřebuje. Ovládat se dá z aplikace i z vestavěného webového rozhraní, na těle je ovládací panel.

• Wi-Fi a Bluetooth přímo v nabíječce, brána není potřeba
• ovládání z aplikace odkudkoli, i místně bez internetu
• režim, ve kterém nabíječka zůstane jen v domácí síti
• slouží i jako prodlužovač dosahu Wi-Fi a jako brána pro zařízení Bluetooth
• napojení na Home Assistant, na MQTT a na vlastní automatizace

Instalace a použití

Nabíječka se zapojí do zásuvky CEE a druhým koncem do vozu. Žádná montáž není potřeba, proto se hodí i na cesty.

• vidlice CEE na 16 A pro tři fáze
• nabíjecí konektor Type 2 podle EN62196
• přívodní kabel 5 x 2,5 mm² a 2 x 0,5 mm²
• výstupní kabel 5 x 2,5 mm² a 1 x 0,5 mm²
• sítě TN-C a TN-S
• pracovní teplota -25 až 45 °C

Vybavení

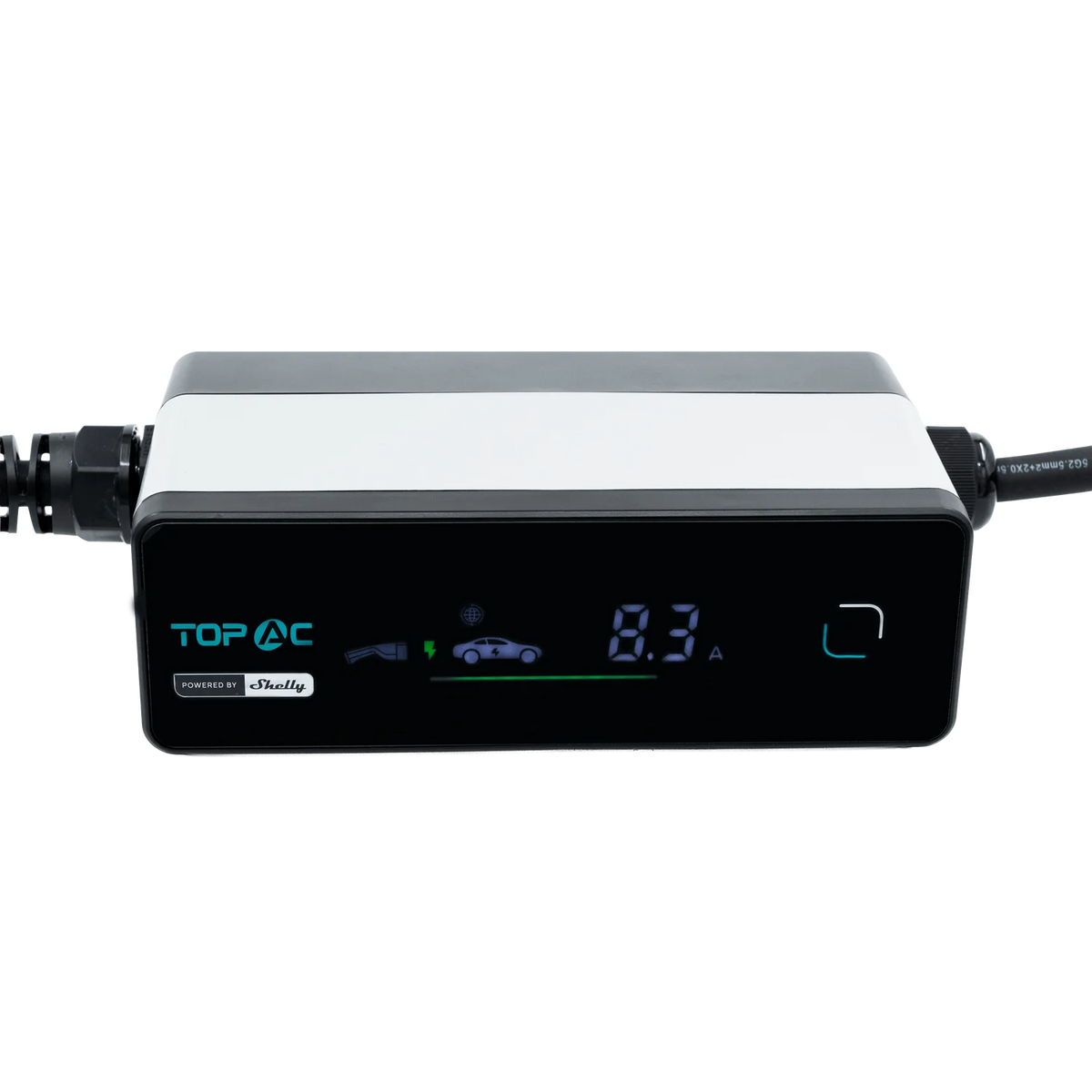

U přenosné nabíječky rozhoduje to, co je v ovládací skříňce mezi vidlicí a autem. Právě tam sedí ochrany, které u pevné stanice řeší rozvaděč.

• Vlastní chránič typu A s vybavovacím proudem 30 mA střídavých a k tomu detekce 6 mA stejnosměrných
• Ochrana proti přepětí, podpětí, nadproudu, přehřátí, svodovému proudu i zkratu
• Kontrola přilepení kontaktů relé a ochrana diody CP proti zkratu
• Svodič přepětí a kontrola uzemnění
• Čidlo NTC přímo ve vidlici CEE, které hlídá její teplotu
• Krytí IP65 a odolnost proti nárazu IK08 na ovládací skříňce
• Kabel z pryže TPU a životnost konektoru nad 10 000 zasunutí a vytažení

Model má označení EVE01-11R. Výrobce k němu uvádí značky CE a RoHS a zkušební normy EN IEC 62752, EN IEC 62196 a EN 50620 nebo IEC 62893. První z nich je právě ta, která platí pro přenosná nabíjecí zařízení s ochranným prvkem v kabelu.

Co si ještě připravit

• Třífázovou zásuvku CEE na 16 A. Vidlice je třífázová a do jednofázové zásuvky se nezapojí.
• Jištění přívodu. Výrobce doporučuje jistič 20 A, třípólový, s charakteristikou B nebo C, případně pojistky 3 x 20 A typu gG.
• Přívodní kabel s průřezem 4 mm². Toto doporučení platí pro třífázové nabíjení 16 A na fázi a výrobce jej vztahuje na délku přívodu nejvýše 50 m.
• Síť TN-C nebo TN-S. Jiné uzemňovací soustavy výrobce neuvádí.
• Měřič Shelly EM generace 2, Pro nebo novější, chcete-li Auto balance. Musí být na téže síti Wi-Fi. Bez něj funkce nemá odkud brát spotřebu objektu.
• Místo na uložení 5,6 m kabelu. Je to celková délka výrobku a v kufru zabere své.
• Provozní podmínky. Teplota -25 až 45 °C, vlhkost 5 až 95 procent bez kondenzace, nadmořská výška do 2000 m.

Kde najde využití

• nabíjení doma bez stavby nástěnné stanice
• chata nebo garáž, kde je jen zásuvka CEE
• nabíjení na cestách a u rodiny
• domácnost se slabší přípojkou, kde pomůže Auto balance
• druhý vůz, který se nabíjí jen občas
• firemní vůz, který střídá místa parkování

Důležité před nákupem

• Nabíječka má vidlici CEE na 16 A pro tři fáze. Do běžné zásuvky Schuko ji nezapojíte.
• Maximum je 11 000 W a 16 A na fázi, výstupní proud se dá snížit až na 6 A.
• Auto balance vyžaduje měřič Shelly EM generace 2, Pro nebo novější na stejné síti Wi-Fi.
• Krytí IP65 platí pro ovládací skříňku.
• Pracovní teplota je -25 až 45 °C, model je EVE01-11R.

Parametry a použití

Nabíjení se spouští přes aplikaci Shelly Smart Control. Životnost konektoru výrobce uvádí nad 10 000 zasunutí a vytažení.

Časté dotazy

Kolik nabije?
Až 11 kW. Proud se dá nastavit v rozsahu 6 až 16 A.

Do jaké zásuvky se zapojí?
Do třífázové zásuvky CEE na 16 A.

K čemu je Auto balance?
Drží nabíjecí proud tak, aby celková spotřeba nepřekročila nastavený limit, a nechává si dvouampérovou rezervu. Potřebuje k tomu měřič Shelly EM generace 2, Pro nebo novější.

Potřebuji bránu?
Nepotřebujete, nabíječka se připojuje přímo na Wi-Fi.

Jak dlouhý je kabel?
Celková délka je 5,6 metru.

Ochrany a normy

První z těch norem je u přenosných nabíječek klíčová. Týká se zařízení, která nesou ochranný prvek přímo v kabelu, a právě proto se taková nabíječka smí zapojit do zásuvky, aniž by se stavěl samostatný rozvaděč.
