BENNING 044686 CM 1-4 Klešťový multimetr TRUE RMS s otevřenými kleštěmi 200 A AC a 1000 V AC/DC

Potřebujete v rozvaděči změřit proud jednotlivé větve bez rozpojení obvodu, hned nato ověřit napětí v zásuvce a ještě zkontrolovat sled fází? BENNING CM 1-4 je klešťový multimetr s otevřenými kleštěmi, který měří střídavý proud do 200 A v pravé efektivní hodnotě, napětí do 1000 V AC i DC a odpor do 50 kΩ. K tomu hlásí průchodnost, fázi, polaritu i směr točivého pole, takže při běžné práci v instalaci nemusíte přístroje střídat.

Je to pro vás?

Ano, pokud

• měříte střídavý proud na jednotlivých vodičích a nechcete kvůli tomu rozpojovat obvod
• pracujete v instalacích do CAT IV 600 V nebo CAT III 1000 V
• chcete jedním přístrojem měřit napětí, proud i odpor a k tomu zkoušet sled fází
• oceníte měření napětí v zásuvce jednou rukou, výrobce uvádí rozteč 19 mm
• čtete hodnoty i v tmavém rozvaděči, přístroj má podsvícený displej a LED osvětlení místa měření

Ne, zvolte jiný model, pokud

• potřebujete měřit stejnosměrný proud, přístroj má jen střídavý rozsah
• měříte kmitočet, kapacitu nebo teplotu, tyto rozsahy přístroj nemá
• potřebujete obepnout vodič o průměru nad 16 mm, tolik měří otevření kleští
• chcete prokazovat stav bez napětí, k tomu slouží dvoupólová zkoušečka, například DUSPOL analog 050261

Hlavní vlastnosti

• Otevřené kleště s otvorem 16 mm pro střídavý proud do 200 A
• Měření napětí 6 až 1000 V AC i DC, střídavé hodnoty v pravé efektivní hodnotě
• Odpor do 50 kΩ a zkouška průchodnosti s bzučákem
• Zkouška sledu fází zelenými LED vpravo a vlevo
• Jednopólová zkouška fáze červenou LED a tónem
• LED stupnice napětí 12, 50, 120, 230, 400, 690 a 1000 V
• Čtyřmístný podsvícený displej s největší zobrazenou hodnotou 9999
• Základní přesnost 1 procento
• LED osvětlení místa měření a podržení hodnoty HOLD
• Kategorie měření CAT IV 600 V a CAT III 1000 V
• Krytí IP 54

Co produkt umí

Střídavý proud přístroj měří do 200 A s rozlišením 0,1 A, chyba je nejvýše 3 procenta z naměřené hodnoty a 7 digitů v pásmu 45 až 65 Hz. Napětí měří od 6,0 do 999,9 V, u střídavého je chyba nejvýše 1,5 procenta a 7 digitů v pásmu 45 až 200 Hz, u stejnosměrného 1,0 procenta a 4 digity. Nad 65 Hz začíná rozsah střídavého napětí až na 8 V. Odpor má dva rozsahy, 9999 Ω a 50,00 kΩ, měřicí napětí je zhruba 0,5 V. Bzučák se ozve, jakmile odpor klesne pod přibližně 1,8 až 2,7 kΩ, doba odezvy je kratší než 100 ms.

Naměřená hodnota vzniká jako pravá efektivní hodnota se střídavou vazbou, takže přístroj zvládne i nesinusový průběh. U takového průběhu se ale chyba zvětšuje, při činiteli výkyvu 1,0 až 2,0 o 1 procento, při 2,0 až 2,5 o 2,5 procenta a při 2,5 až 3,0 o 4 procenta. Vstupní odpor při měření napětí závisí na přiloženém napětí, zhruba 20 kΩ při 50 V a zhruba 305 kΩ při 1000 V.

Ovládání a signalizace

Přístroj se zapíná tlačítkem Ω/A nebo HOLD a po zapnutí tlačítkem provede vlastní test, při kterém zazní tón a krátce se rozsvítí všechny segmenty displeje i všechny LED. Pokud se při vlastním testu chová nezvykle, musí se vyřadit z provozu a zajistit proti dalšímu použití. Tlačítko Ω/A přepíná mezi rozsahem odporu a rozsahem proudu, jeho podržení na dvě sekundy vrátí přístroj zpět k měření napětí. Tlačítko HOLD podrží naměřenou hodnotu, podržení na dvě sekundy rozsvítí osvětlení místa měření a podržení na pět sekund trvale vypne tón při měření napětí, což oceníte v kanceláři nebo v bytě.

Při měření napětí nad 50 V AC a 120 V DC přístroj pípá a rozsvítí červenou LED. Rychlost měření je zhruba tři měření za sekundu. Zapne se také sám, jakmile na hrotech rozpozná napětí, fázi nebo průchodnost pod 1,8 až 2,7 kΩ. Napětí ukáže i s vybitými bateriemi, jen s nižší přesností. Když nikdo nestiskne tlačítko a zároveň nejsou splněny podmínky pro automatické zapnutí, vypne se asi po 10 sekundách, s hlášením 0L v rozsahu odporu a při proudu pod 1 A asi po 30 sekundách.

Instalace a použití

Před každým použitím zkontrolujte přístroj i měřicí vodiče, zda nejsou poškozené, ověřte neporušenou izolaci a průchodnost vodičů. Poškozený vodič se musí ihned vyřadit. Funkci měření napětí a jednopólové zkoušky fáze ověřte před prací i po ní na známém zdroji napětí.

Černý vodič patří do černé zdířky -/L1, červený do červené +/L2. Při jednopólové zkoušce fáze se černý vodič ze zdířky -/L1 vytáhne, při zkoušce sledu fází se naopak hrot +/L2 zajistí do zadního držáku a měří se mezi dvěma fázemi. Před měřením v obvodech CAT III a CAT IV se na hroty našroubují dodané nástavce, aby nekrytá část hrotu nebyla delší než 4 mm. Bez nasazených nástavců a se zvětšeným hrotem 4 mm platí pro měřicí příslušenství jen CAT II.

Přístroj se při práci vždy drží celou plochou za pogumovanou rukojeť za zábranou, zábrana chrání před dotykem vodiče. Při měření proudu vložte vodič do spodní části otevřených kleští, měřicí vodiče přitom nesmí být zasunuté v zadním držáku a na měřicí zdířky nesmí být přivedeno napětí. Při měření odporu i při zkoušce průchodnosti se přístroj sám přepne do rozsahu napětí, jakmile na měřeném místě zjistí napětí. Nad 300 V smí být přístroj připojen nejvýše 30 sekund a potom potřebuje 240 sekund klidu.

Kde najde využití

• Servis a údržba elektrických instalací v budovách
• Měření proudu jednotlivých větví přímo v rozvaděči
• Kontrola sledu fází před připojením točivých strojů
• Hledání fáze a ověření polarity při opravách
• Průmyslová údržba a servis strojů
• Práce v terénu, k přístroji patří pouzdro na opasek

Důležité před nákupem

• Přístroj měří pouze střídavý proud, rozsah pro stejnosměrný proud nemá
• Přístroj je určen pro elektrikáře a osoby poučené v elektrotechnice, do obvodů nejvýše 1000 V AC i DC
• Nebezpečné je už napětí od 30 V AC a 60 V DC, zvukový signál se přitom ozve až nad 50 V AC a 120 V DC
• Zkouška sledu fází pracuje mezi dvěma fázemi v uzemněné trojfázové síti od 90 do 1000 V při 45 až 65 Hz, jednopólová zkouška fáze ve stejném rozsahu proti zemi, ochranný oděv a izolující stanoviště je mohou omezit
• Základní přesnost 1 procento je údaj z katalogového listu, u jednotlivých rozsahů platí větší tolerance
• Výsledek zkoušky sledu fází je vždy nutné ověřit ještě jednou s prohozenými hroty
• Jednopólová indikace fáze nenahrazuje průkaz stavu bez napětí dvoupólovou zkoušečkou
• Při překročení rozsahu se objeví jen hlášení 0L, jiné varování před přetížením přístroj nedává
• Při napětí nad 300 V platí doba připojení 30 sekund a pauza 240 sekund
• Krytí IP 54, přístroj je určen pro měření v suchém prostředí do nadmořské výšky 2000 m
• Otevření kleští je 16 mm, silnější vodič obejmout nelze
• Výrobce doporučuje kalibraci jednou za rok

Časté dotazy

Změřím tímto přístrojem stejnosměrný proud?
Ne. Kleště jsou určeny jen pro střídavý proud do 200 A, rozsah pro stejnosměrný proud přístroj nemá. Stejnosměrné napětí ale měří běžně, od 6,0 do 999,9 V.

Funguje, když jsou baterie vybité?
Měření napětí ano, jen s nižší přesností. Ostatní funkce potřebují baterie. Jakmile v symbolu baterie zhasnou všechny segmenty a symbol bliká, vyměňte baterie.

Jak dlouho vydrží baterie?
Dvě mikrotužkové baterie 1,5 V typu IEC LR 03 vystačí zhruba na 1000 zkoušek v režimu 30 sekund zapnuto a 240 sekund vypnuto.

Co je v balení?

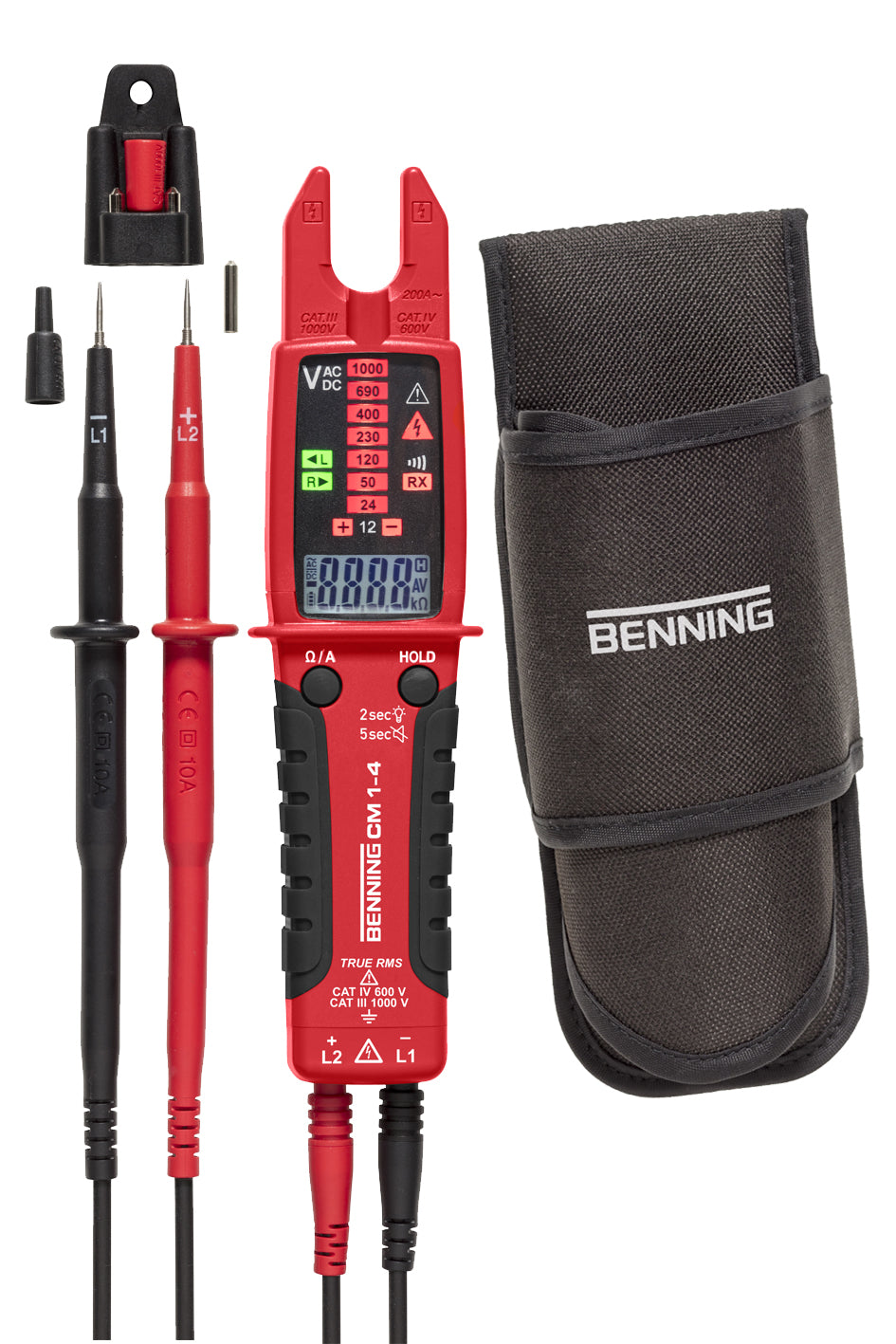

Přístroj, červený a černý bezpečnostní měřicí vodič o délce 1,4 m, ochrana hrotů s nástavci CAT III a CAT IV, nástavce se zvětšeným hrotem 4 mm pro CAT II, pouzdro na opasek, dvě baterie a návod k obsluze.

Jak přepnu na měření odporu nebo proudu?
Tlačítkem Ω/A. První stisk přepne na odpor, druhý na proud a podržení na dvě sekundy vrátí přístroj k měření napětí.
